能源管理系统的硬件架构

2022-04-26

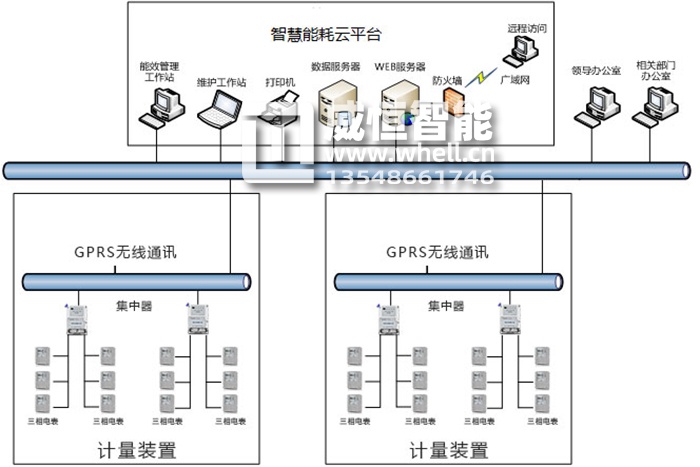

威恒智能能源管理系统采用分层部署的思路。软件采用B/S和C/S两种专题架构，可有效监测、分析和评估各类能耗，提供灵活接入。方式。系统采用三层结构部署能耗管理系统价格，即应用管理层、网络汇聚层和设备采集层。系统网络架构如下图所示。

一、应用程序管理

应用管理层是系统的核心组件。所有的能源消耗数据、设备运行状态信息、环境状况信息等都在这一层集中处理、分析和评估，并向用户发布当前能源使用状态。友好的人机界面和工作窗口。

这层设备和软件包括：工作站计算机、打印机。

二、网络聚合层

网络汇聚层是连接应用管理层和设备采集层的中间连接部分，负责将分散的能耗数据上传到应用管理层。同时，这一层也是系统与其他智能系统之间实现系统间数据共享的中间接口。

RS485总线负责连接设备采集层设备和通讯管理机。通信管理机与应用管理层的连接会根据通信距离的长短选择单模光纤或超五类UTP网线。

三、设备获取层

网络汇聚层是连接应用管理层和设备采集层的中间连接部分，负责将分散的能耗数据上传到应用管理层。同时，这一层也是系统与其他智能系统之间实现系统间数据共享的中间接口。

RS485总线负责连接设备采集层设备和通讯管理机。通信管理机与应用管理层的连接会根据通信距离的长短选择单模光纤或超五类UTP网线。
