摘要：随着社会生活水平的提高和经济的繁荣发展，人们对能源的需求逐渐增加，由此引发的能源危机也越来越严重。如何实时了解、分析和控制商场能耗，已成为迫在眉睫的亟待解决的问题。传统的能耗智能是以月/季/年为周期进行的，而商场是每天每小时都在进行，能源消耗也是每天每小时都在发生。本文介绍了苏州的一个广场项目。Acrel智能电表用于采集配电现场的各种电气参数。系统采用现场联网的方式。联网后，

1 简介

随着节能工作的深入，科学的能源利用管理方法越来越多样化。能耗管理系统可实时监控商场各种能源的详细使用情况，发现公共建筑能耗薄弱环节，提高商场管理水平，降低运营成本，为能源管理提供直观、科学的依据。节约和减少消费。能源管理系统作为一种管理工具和管理方法，已在大型公共建筑、医院等领域得到应用。苏州某广场的Acrel-5000能耗管理系统，通过能源采集和管理，降低能耗，增加利润。

2 设计依据

-2009《能源管理体系要求》

GB-50052-2009《供配电系统设计规范》

?能耗计量装置的国家和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

3 项目概况

安科瑞自主生产的PZ系列电表共计206台，通过22条总线接入系统。

4 系统架构

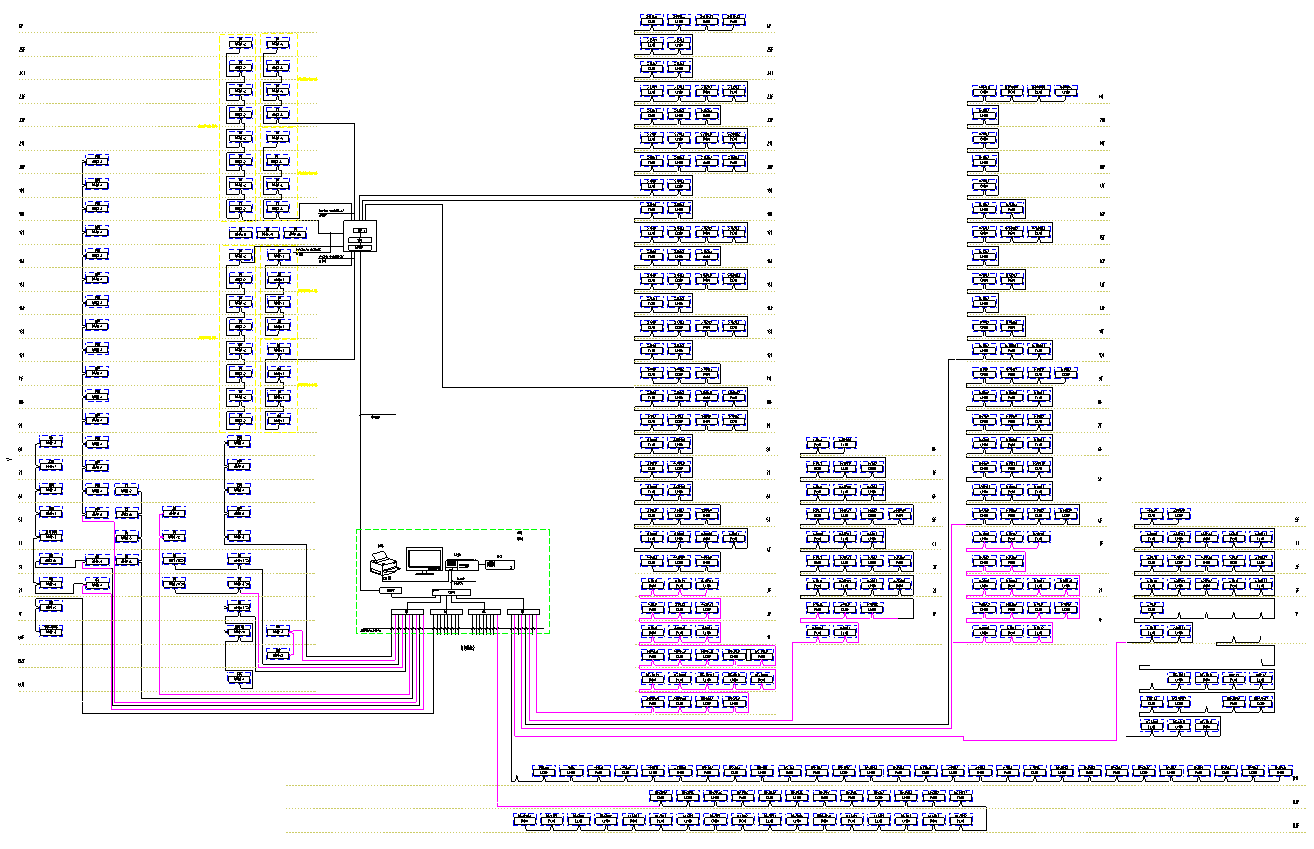

Acrel-5000能耗分析管理系统根据公共施工现场的实际情况，整体网络结构采用屏蔽双绞线直接连接后台能耗网关，然后通过TCP将数据上传到监控主机/IP 网络。具体如下图所示：

系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。整栋楼的仪表分布在楼层，所有仪表通过485屏蔽双绞线敷设到监控中心，再通过能耗网关发送到系统主机，完成仪表数据的采集和管理。

5 系统软件模块

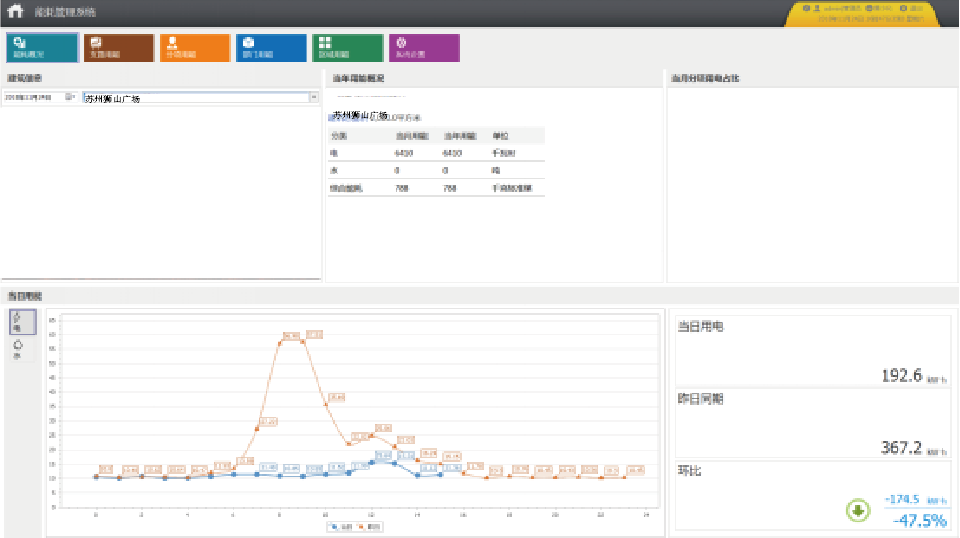

综合能耗主界面

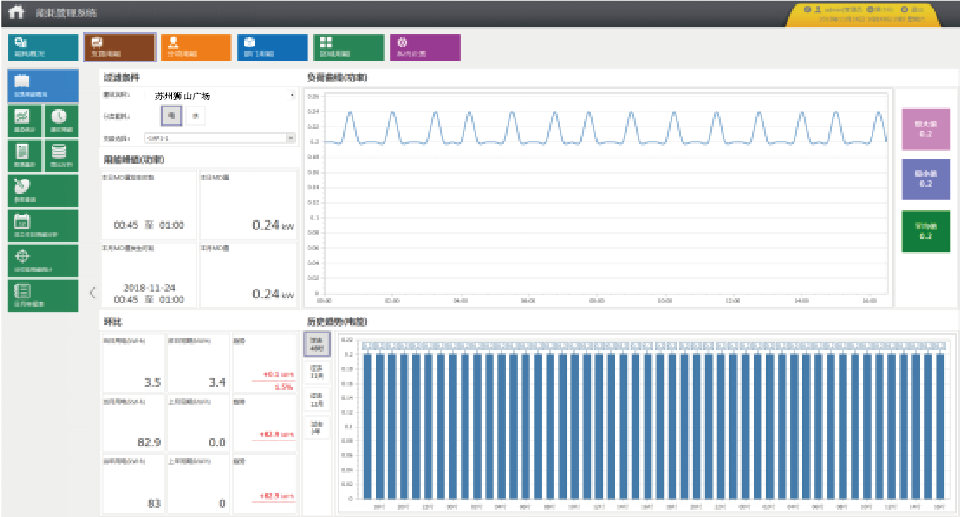

主页显示建筑物的建筑图片、建筑物的基本信息、当月各项目用电量饼图和各种能源的消耗量。根据选择的建筑，加载建筑图片，可以选择时间查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。

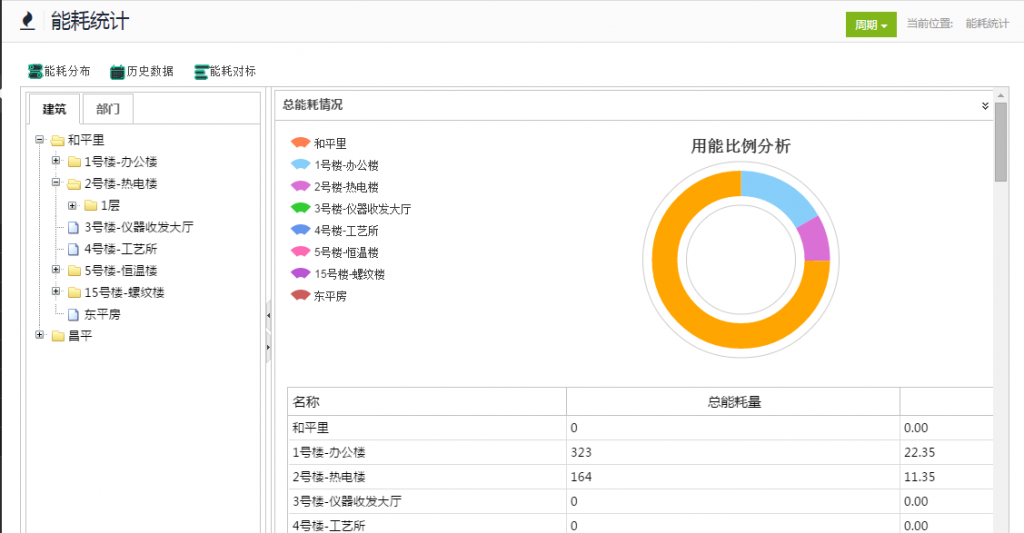

分支能量

系统可以统计每个分支机构在一定时间内的每日、每周、每月、每季度和每年的能源消耗量。系统可以查看各分行的能耗趋势，根据已有的日期或自定义时间查询，并能以图表的形式显示分行的总能耗。

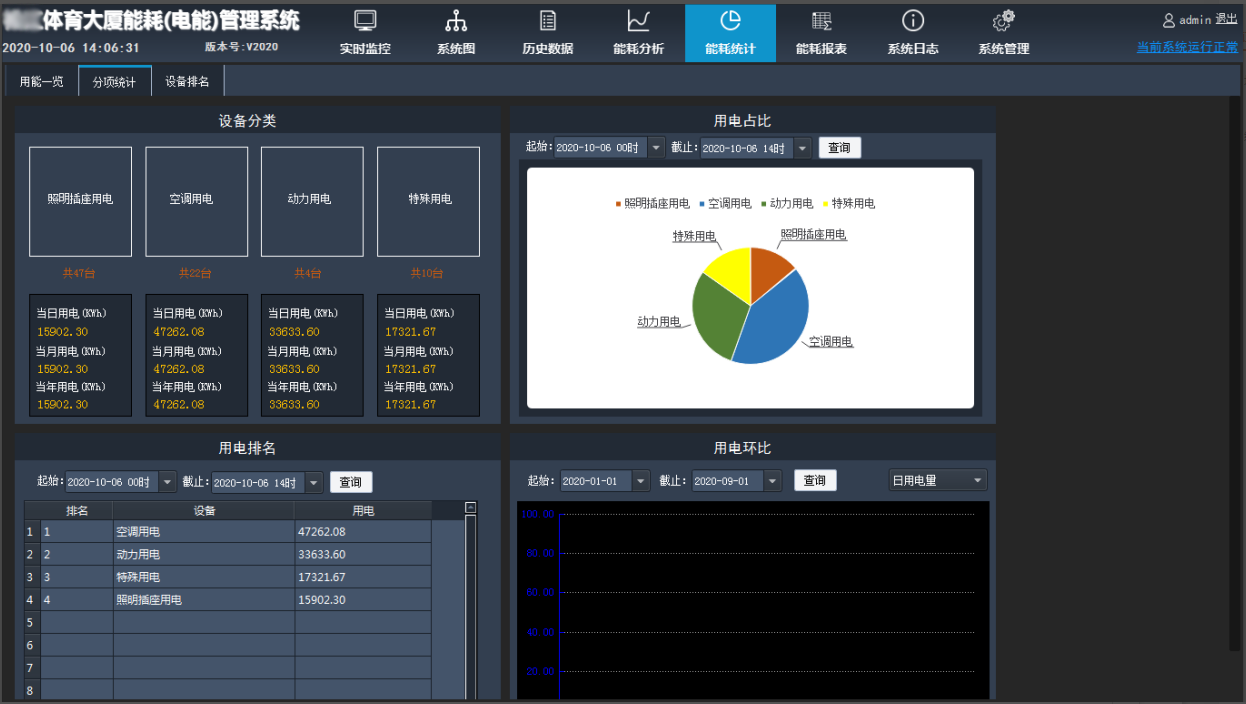

分项能耗统计

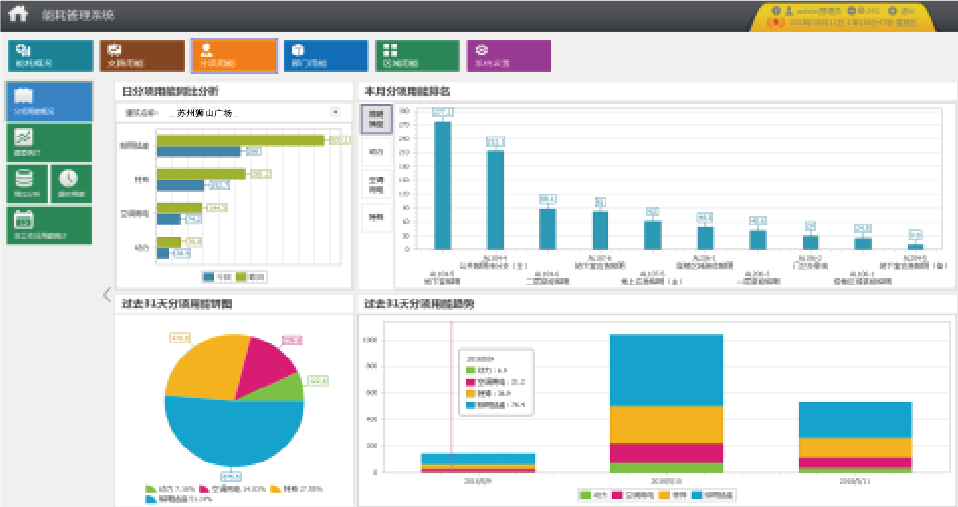

系统可以按项目对能耗进行统计和显示。其中，每日分项能耗同比分析图显示了不同分项当天和昨天的能耗直方图（蓝色条代表今天，绿色条代表昨天）；能源饼图显示了过去 31 天每个子项的能源消耗情况。堆叠图显示了过去 31 天各子项的能耗趋势；子项能耗排名图显示所选子项能耗值对应的前 10 个分支。

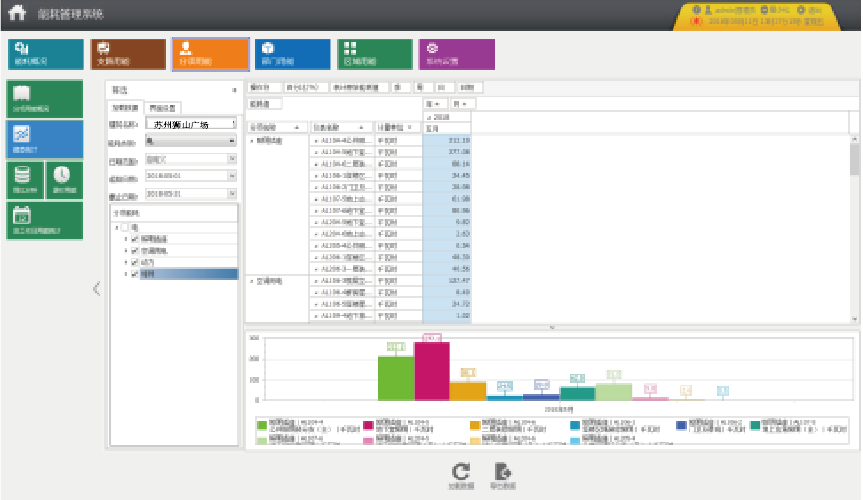

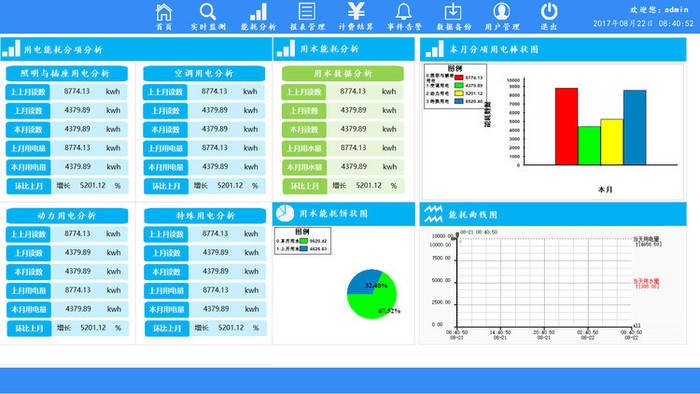

分项能源报告

系统可以统计一定时间段内各子项的日、周、月、季、年能耗。您可以在子项中查看各分支的能耗趋势，根据已有的日期或自定义时间查询，并将统计数据导出到Excel。

能耗同比分析

系统可以对主要耗能设备的能耗进行逐年分析，分析上年同期值和上月值，检查节能效果，进行节能绩效。根据分析结果进行评估，修订节能目标。各分公司当年月度能耗统计和上年同期能耗统计；

能源数据检查

系统可统计一定时间内各回路与下支路的能量差，超过一定百分比时突出显示（红色区域），保证测量系统的完整性和准确性。

配置选项

根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析能耗每单位面积；

配置项目所用仪器的型号、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询等功能；

配置项目中使用的所有计量器具，并保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；

可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方法等信息。这里的配置信息会影响能耗分析模块中各能耗类别和子项的功能。;

为各部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑物内耗能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块。

6 展望

根据对商场建筑能耗运行效果的分析，建立典型的能耗分析模型进行统一分析。

建立建筑能耗计量系统：针对公共建筑的用电结构，监测到配电室的水平，可准确统计进出回路。关于）。

存储采集数据并形成可视化图表：系统采集数据并存储在数据库中，系统可以满足报表查询和导出，系统可以以条形图的形式展示能耗趋势建筑能耗监测管理系统，给客户更好的体验.

高耗能点诊断：管理人员可通过系统采集数据，对各回路进行同比和连锁对比分析，通过一阶段分析发现高耗能点。

通过能耗分析改进管理和运行模式：对高能耗点，正确的管理操作如：通知各组在下班时间关灯、关机，同时纳入绩效考核；电路可以错开，同时减少过流；通过能耗数据，可以降低公司的运营成本，增加利润。

7 结论

苏州某广场能耗系统是针对能源问题日益紧张、能源价格不断上涨的背景下商场的能源消耗问题而设计的。能耗管理系统建成后，不仅可以减轻工作人员的工作量，提高工作效率，而且直观的统计分析结果可以帮助楼宇管理人员根据能耗进行正确的分析，使对未来发展的建议。正确决策对于推动节能工作、实现节能减排目标具有重要意义。
