某市某移动分公司生产指挥中心大楼能耗监控系统的研究与应用

2022-05-03

安科瑞印路孝

摘要：大型公共建筑总面积不到城市总建筑面积的4%，但其总能耗却占全国城市总用电量的22%。10到20次。公共建筑是节能的主要参与者。做好公共建筑节能工作，对于推动和带动全社会节能工作，实现节能减排目标，实施“转变方式、调结构”重大战略意义重大。结构体”。介绍了某市某移动分公司生产指挥中心建设项目的能耗分析与管理系统。对现场配电室的电表进行采集。

关键词：办公楼；能耗监测系统；ACREL-5000; 能耗上传。

1 简介

目前，我国已经是世界第二大能源生产国和消费国。统计数据显示，我国建筑能耗占全国总能耗的28%左右。我国每年新建的20亿平方米建筑中，99%为高耗能建筑；只有4%的既有建筑采取了节能措施。大型公共建筑不仅能耗密度高，而且能源浪费非常严重，节能空间巨大。推进建筑节能势在必行。

大力开展绿色建筑行动，以绿色、循环、低碳的理念引导城乡建设，有利于提高资源能源利用效率，缓解资源能源供需矛盾。有利于降低社会能源消费总量，减少污染物排放，确保节能减排工作的完成。有利于促进建筑业优化升级，培育节能环保、新能源等战略性新兴产业；有利于提高建筑物的舒适度和健康度，改善群众的生产生活条件。

2 设计依据

GB-T 15587-2008《工业企业能源管理导则》

《企业合理用电评价技术导则GB》

《企业节能规划编制通则》

《企业能源审计技术通则-GB》

-2009《能源管理体系要求》

GB-50052-2009《供配电系统设计规范》

能耗计量装置国家标准和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

GB/T 19582-2008 基于协议的工业自动化网络规范

3 项目概况

某市流动分公司生产指挥中心大楼位于陕西省某市朝阳街北侧，西流路东侧，北侧毗邻生产大楼和应急大楼。总建筑面积26106.27平方米，其中地上17层，地上20906.09平方米，地下2层，5200.18m2地下建筑面积；建筑高度74.5m。

本项目有两间配电室，一间位于一楼，一间位于一楼。两个配电室在楼上和楼下。值班室位于一楼。

本项目绿色建筑申报表中提到，需要设计一套能耗系统，对照明、空调、水泵、电梯等不同功能设备进行监测和测量。空调用电。因此，根据本项目的性质，设计了一套能耗系统，并在一层配电室配置了通讯管理机，对一层和地下一层的电表进行数据采集。 ，并从收集箱到一楼值班室进行操作。站内后端主机通过光纤传输数据。电表数据采集后，按照能耗分类分项原则进行分析，

本项目旨在解决基础能耗数据的智能化、自动化、可视化、可量化的采集与存储；建立能源管理平台，实现能源集中管理；深入分析能源消耗过程和趋势；建立能源消耗监测和宣传平台。通过对本写字楼项目用电量的统一综合管理，可以查询和分析各区域设备的能源使用情况，帮助管理者发现潜在的节能机会，最大限度地提高能源利用效率，科学管理能源使用，并减少能源消耗。能源使用成本在建设节约型社会中发挥着作用。

4 系统架构

Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备和测控单元为基础工具，为大型公共建筑的实时数据采集和远程管理提供了基础平台。它可以与其他楼宇自动化系统进行数据分析。转发构成了一个复杂的监控系统。能耗系统主要采用分层分布式计算机网络结构，如系统结构图所示：

系统结构图

5 系统软件模块

综合能耗主界面

当天用电量曲线

反映当年建筑能耗和折算标准煤的综合能耗，计算单位面积能耗；

能耗主要以电表计量，界面下方显示当日每小时能耗曲线；点击各能耗类别上方区域，跳转到能耗类别能耗分析主界面；

可通过下拉框切换建筑，可根据项目需求更换建筑图片；

分类能耗主界面

反映某类（如用电量）当天与昨天同期、当月同期与上月同期、当年同期与同期的能源消耗量上年同期及比较、增幅及增加值；

反映某品类近48小时、近31天、近12个月、近3年的能耗趋势；

反映某子项能耗的当月能耗饼图；

反映一年中各月某类能源消耗量的同比分析图；

分类能耗分会能耗统计报表

分支可灵活选择，可统计一定时间段内分支的日、月、周、季、年能耗；

借助数据透视表的强大功能，用户可以进行各种数据统计，并对数据进行组合和排序；

统计数据可通过直方图、点线图、堆积图、饼图等多种图表展示；

统计数据可以导出到Excel；

能源消费分部非工作日能源消费分类

统计各分支机构工作日和非工作日的能耗，非工作日可通过系统灵活设置

统计数据可以导出到Excel；

分类能耗分部同比分析

各分公司当年月度能耗统计和上年同期能耗统计；

按分支能源收集的能源消耗分类

任意两次查询各支路的抄表，并计算差值；

时间精确到分钟；

分时段能耗分类能耗趋势分析

可查询某段时间内任意支路的能耗参数（如电压、电流、功率、功率因数等）。可查询的具体参数与安装的仪器和系统配置有关，不能跨月查询；

数据以图表或表格的形式展示，通过鼠标操作可以对图表进行放大、缩小、移动；数据可以排序；

数据可以导出到Excel；

配置选项

根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析能耗每单位面积；

配置项目所用仪器的型号、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询等功能；

配置项目中使用的所有计量仪表，并保存计量仪表的地址、变比、对应的采集器、代号、监控回路名称等信息；

可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方法等信息。这里的配置信息会影响能耗分析模块中各能耗类别和子项的功能。;

为各部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑物内耗能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块。

6 展望

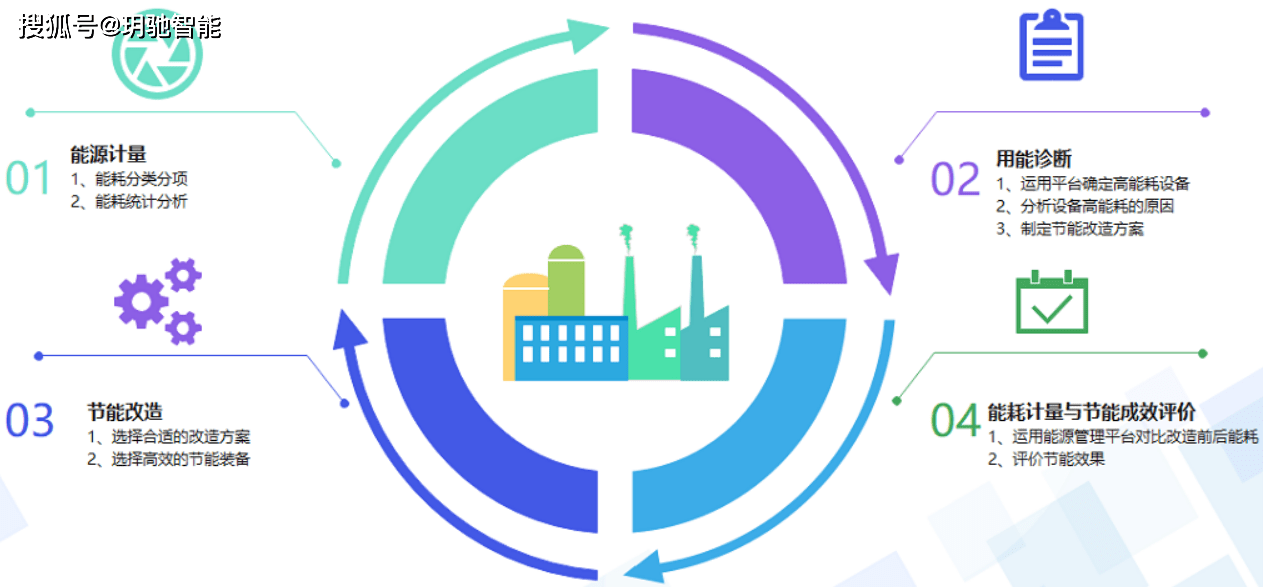

根据某市某移动分公司生产指挥中心大楼能耗运行效果分析，建立典型能耗分析模型进行统一分析。

6.1 建立建筑能耗计量体系，检测建筑能耗脉搏，发现能耗黑幕，让节能改造更有针对性。

6.2 选择节能设备。

6.3 再好的节能设备，也不能控制浪费，不能发挥节能效果。通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控能耗管理系统，节能设备正在实现节能。

6.4 节能改造结果通过能耗监测系统提供的同比分析数据进行量化，最大程度地展示节能效果。

7 结论

大型公共建筑总面积不到城市总建筑面积的4%，但总能耗却占全国城市总用电量的22%。20 次。公共建筑是节能的主要参与者。做好城市流动分公司生产指挥中心建设项目的节能工作，对于推进和带动节能工作，实现节能减排目标具有重要意义。返回搜狐，查看更多
