Acrel-5000能源管理系统在西青物流园仓库的应用

2022-05-12

1 简介

能源消耗管理系统为整个企业的能源消耗提供保障物业能耗管理方案，为能源管理提供数据和决策依据。通过实时数据采集技术、高速稳定的网络技术、灵活成熟的软件技术，将业主的智能楼宇项目打造成为最先进的绿色楼宇管理平台。能耗管理范围包括对电表、水表、气表等智能终端设备的监控，实现整个建筑的能源管理平台。安全使用能源，节约能源。武汉恒荣商务中心二期Acrel-5000能源管理系统通过能源的收集和管理，实现建筑节能减排。

2 设计依据

DGJ08-2068-2012《上海市公共建筑能源监测系统工程技术规范》

GB-T 15587-2008《工业企业能源管理导则》

《企业合理用电评价指南GB》

《企业节能规划通则》

《企业能源审计技术通则-GB》

-2009《能源管理体系要求》

GB-50052-2009《供配电系统设计规范》

能耗测量装置国家和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

GB/T 19582-2008 基于协议的工业自动化网络规范

3 项目概述

项目位于湖北省武汉市。工程范围为武汉恒荣商务中心二期工程配电室及楼层配电箱。现场组态仪表对仪表数据进行采集、分析和处理，从而提高能源利用效率，通过数据分析有效促进和保证能源管理水平的提高，在系统节能中发挥重要作用.

4 系统架构

Acrel-5000能耗分析管理系统根据武汉恒荣商务中心二期项目的实际情况，整体网络结构采用屏蔽双绞线连接至数据采集器，通过光纤将数据上传至后台监控主机纤维。

系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。所有多功能仪表均位于配电室和楼层配电箱内。所有仪器均通过 485 屏蔽双绞线电缆敷设到通讯管理机。通信管理机通过光纤将数据上传到系统主机，完成仪器数据的采集和管理。

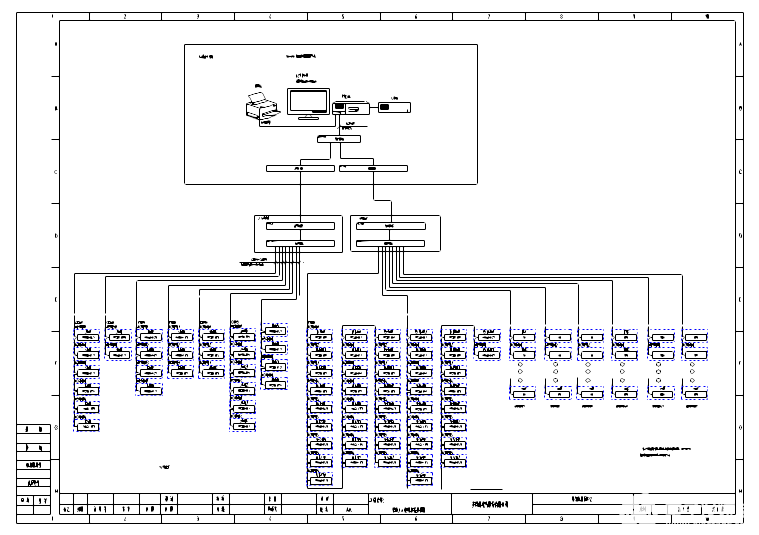

系统结构图

6个系统软件模块

综合能耗主界面

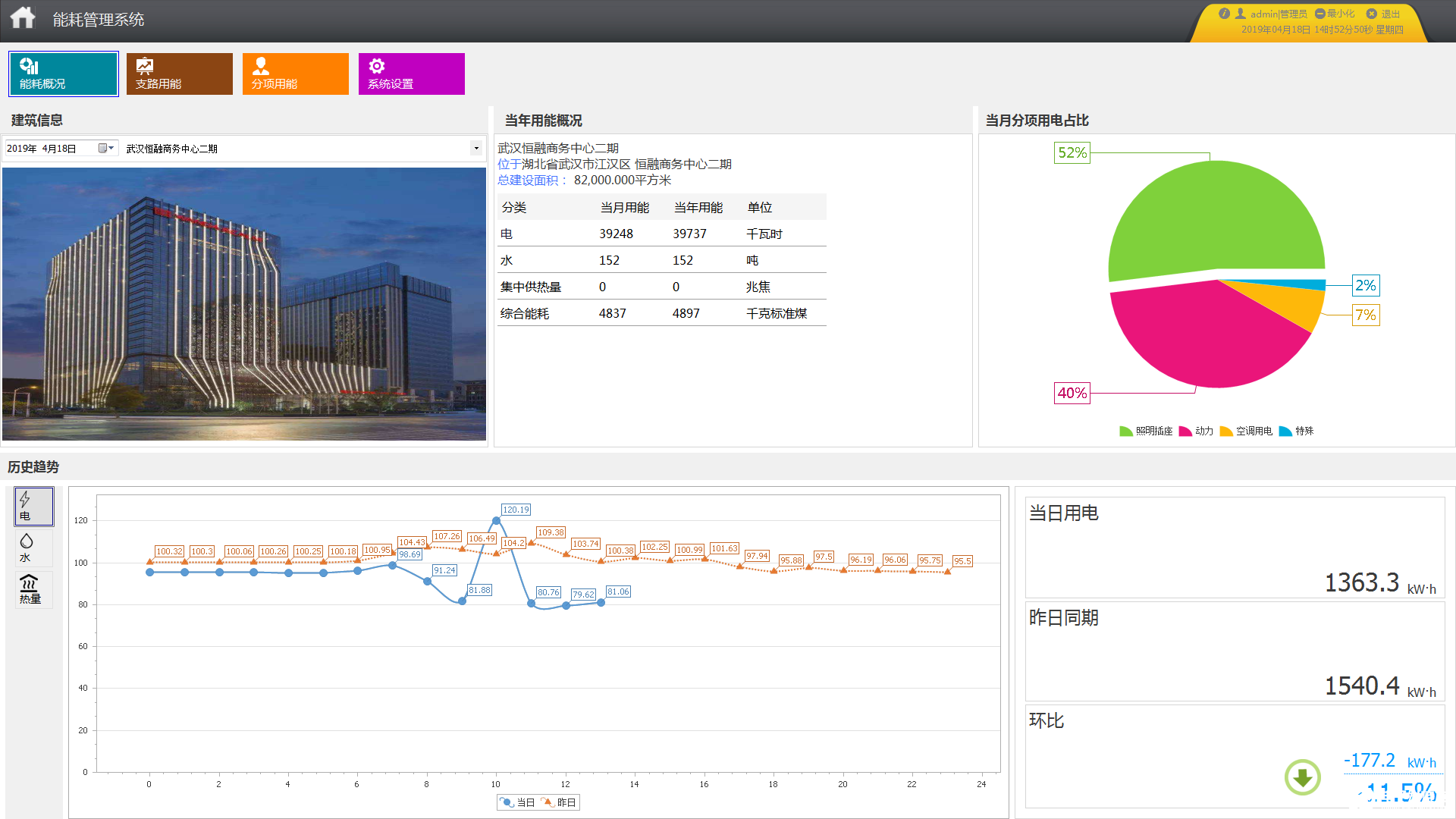

首页显示当月楼宇图片、楼宇基本信息、分项用电量饼状图和各项能耗。根据选择的建筑，加载建筑图片，可以选择时间查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。

支路能耗

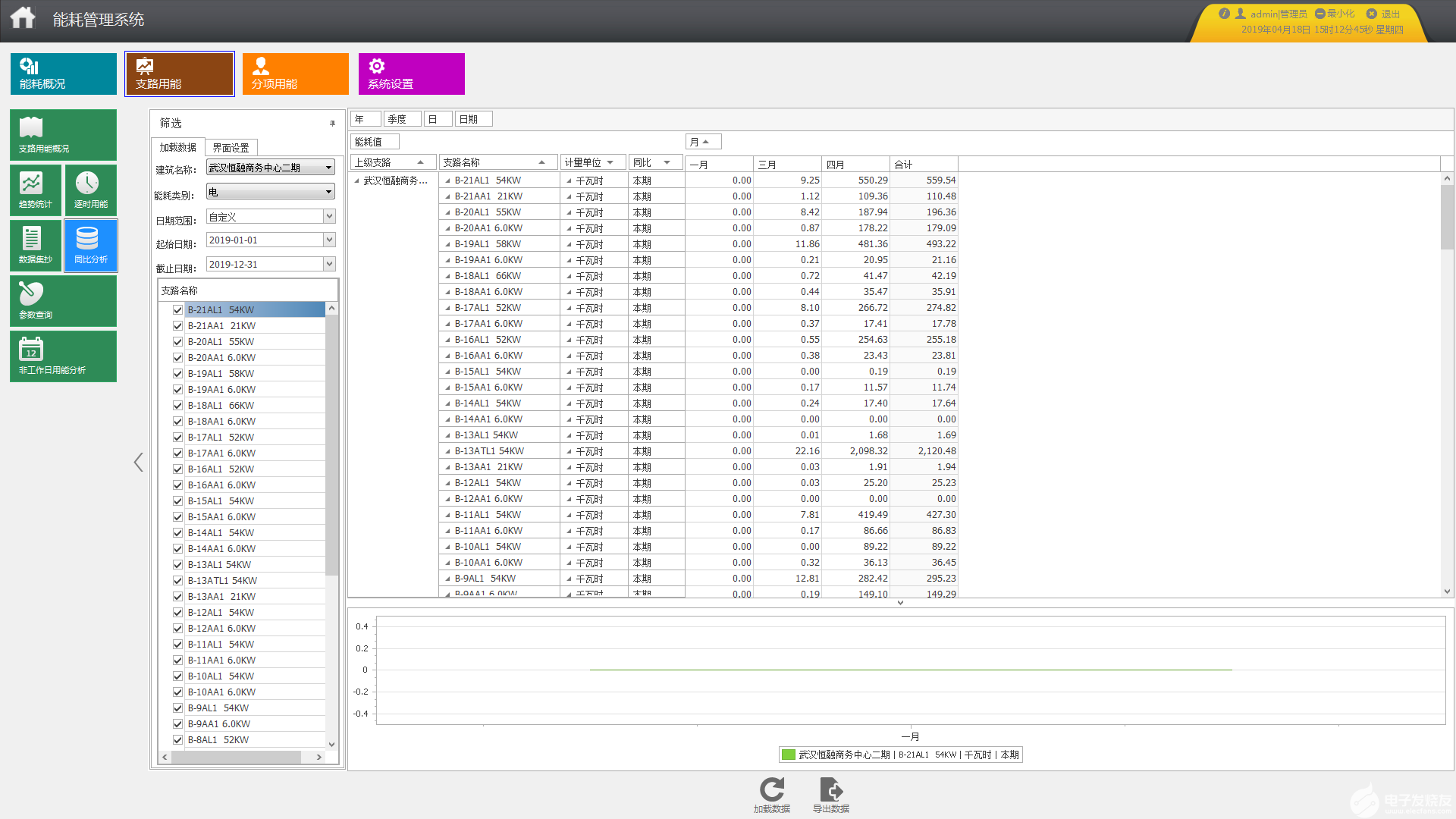

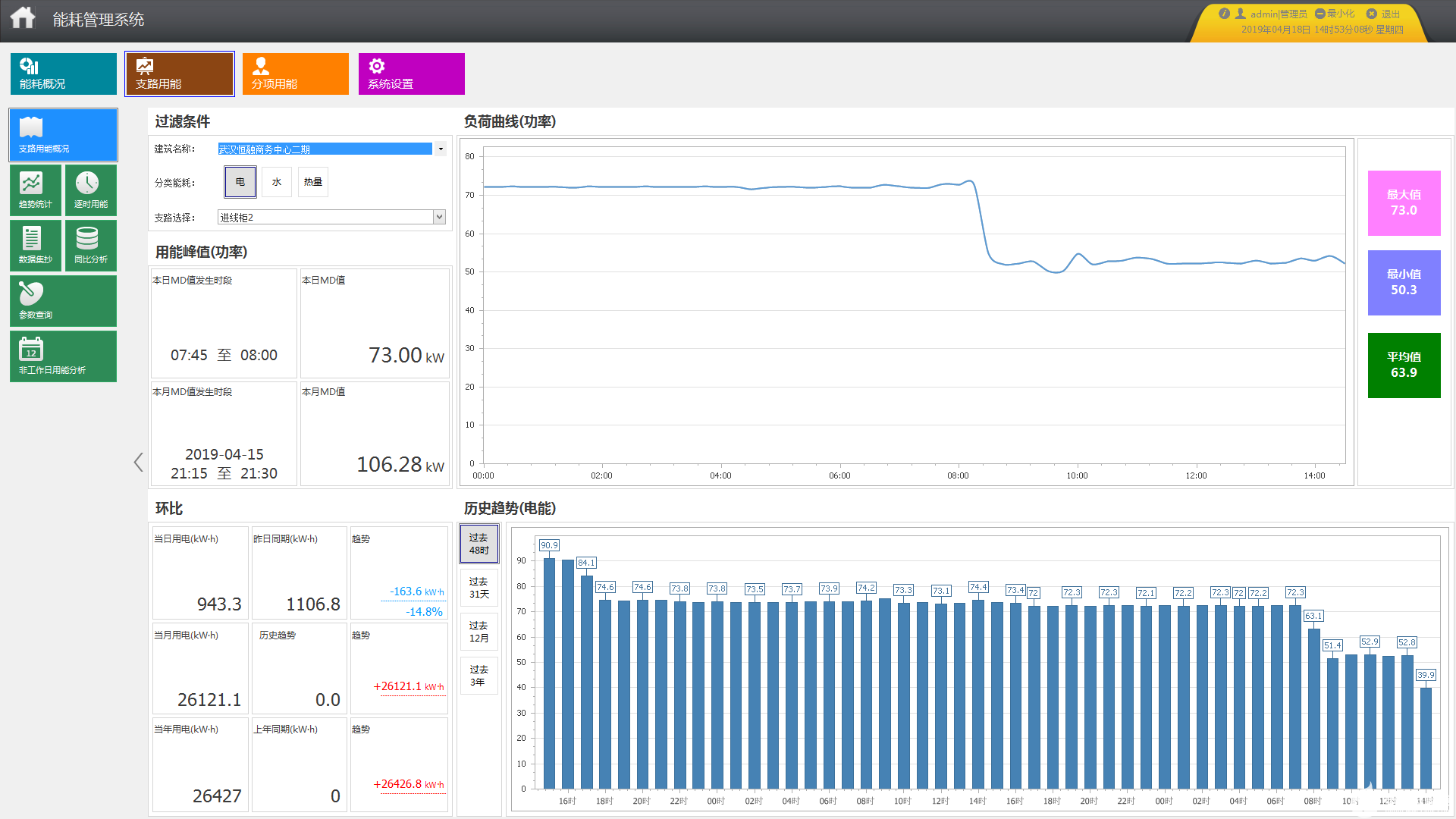

系统可以统计每日、每周、每月、每季度和每年的能源消耗。系统可以查看各分店的能耗趋势，根据已有的日期或自定义时间查询，并能以图表的形式显示分店的总能耗。

分项能耗统计

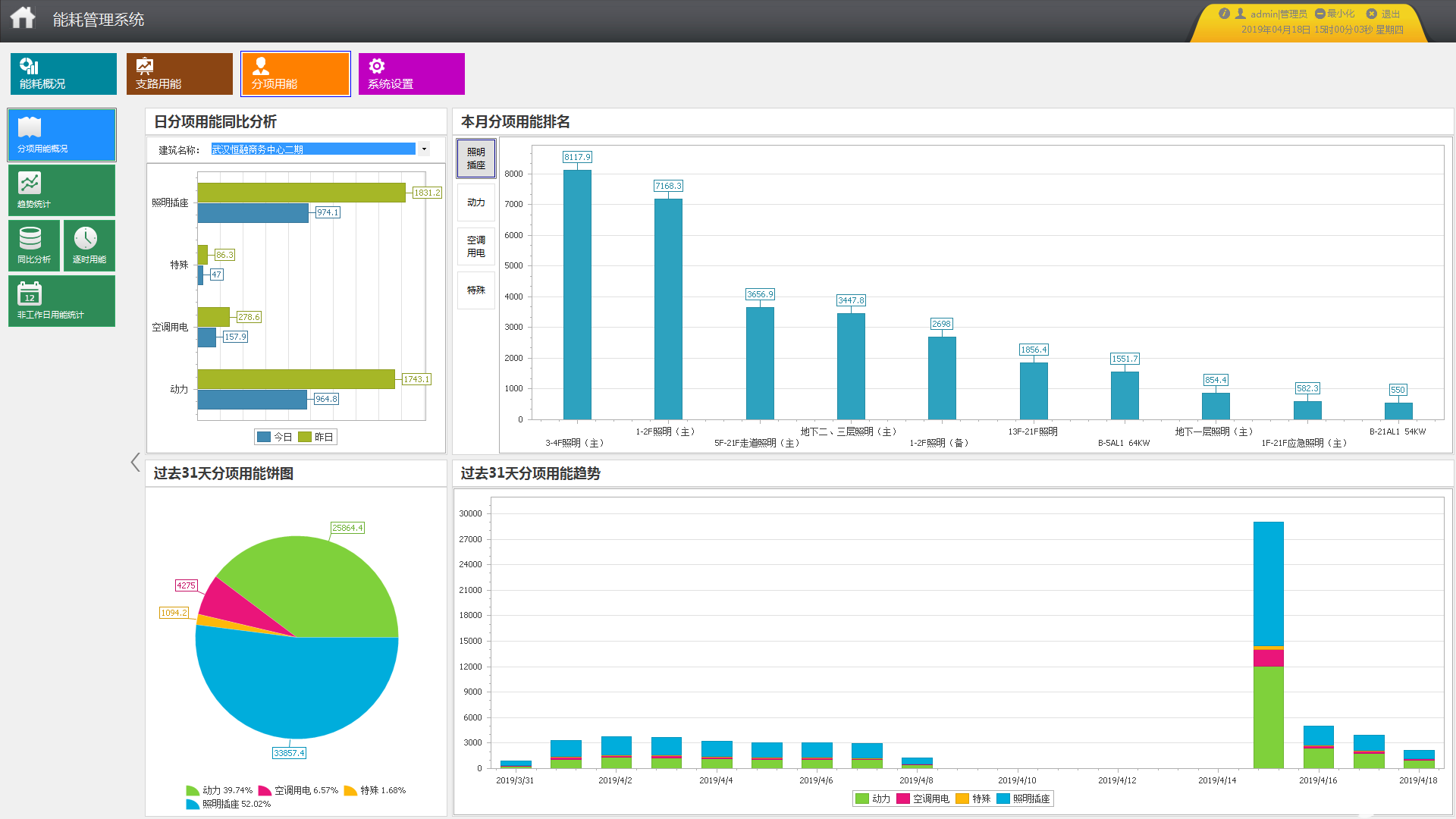

系统可进行能耗统计，并按分项显示。其中，每日分项能耗同比分析图显示了不同分项当天和昨天的能耗直方图（蓝色条代表今天，绿色条代表昨天）；能源饼图显示了过去 31 天每个子项的能源消耗情况。堆叠图显示了过去 31 天各子项的能耗趋势；子项能耗排名图显示所选子项能耗值对应的前10个分支。

能源消耗同比分析

系统可以将各主要耗能设备的能耗与去年同期和上月的数值进行比较。开展同比和环比数值分析，检验节能效果，根据分析结果进行节能绩效考核，修订节能目标。统计各分支机构当年月能耗和上年同期能耗；

7 前景

根据运行效果分析，建立典型的能耗分析模型进行统一分析。

建立能耗计量体系：按照计量体系从小到大的原则，即从一级分布、二级分布、三级分布到下一步建立计量系统。通过逐级测量，可以准确统计进出电路，必须满足电能守恒原理，即输入电能为输出电能之和（误差率为约 3%）。

将采集的数据存储并形成可视化图表：系统采集数据并存储在数据库中，系统可以满足报表查询和导出，系统可以以条形图的形式显示能耗趋势，更有利于客户体验。

 高耗能点诊断：管理人员可通过系统采集数据，对各回路进行同比和连锁对比分析，通过一阶段分析发现高耗能点。

通过能耗分析改进管理模式：针对高能耗点，有针对性的改进管理操作，如：通知各部门在下班时间关灯，同时纳入绩效考核.

8 结论

企业能源管理系统可以收集、统计和分析企业内的数据，发布和传输数据，分析和优化能源运行计划，记录和累计能源使用情况。系统通过各种图表、曲线等方式实现对能源使用情况的实时在线监控，为管理者提供不同级别的管理权限，可随时随地查看变电站的能源消耗情况，实现远程管理。能耗管理体系的建立，为业主能源利用诊断、节能控制、节能潜力分析、节能效果验证、提高节能意识提供了有效手段。
