北海银基度假中心项目能源管理系统的设计与应用

2022-05-14

张兴

, 嘉定, 上海

摘要：大型公共建筑的建筑面积不到城市总建筑面积的4%，但总能耗却占全国城市用电量的22%。20 次。公共建设是节能减排的重点。做好公共建筑节能工作，对于推动和带动全社会节能工作，实现节能减排目标，实施“转变方式和调整建筑业”具有重要意义。结构”。文章介绍了北海银吉国际滨海旅游度假中心项目的“水世界能源管理系统”。现场采用智能电表采集配电网的各种电气参数和开关信号；系统采用现场地面组网。这样通过现场总线进行网络通讯和远程传输能耗集中管理系统，实现远程传输。Acrel型建筑能耗监测系统用于实时监测配电回路中的用电量。

关键词：大型公共建筑；超大型水上乐园；能源管理系统；阿克雷尔-

1 简介

据统计，我国目前是世界第二大能源生产国和消费国。建筑能耗约占全国能耗的28%。我国每年新建的20亿平方米建筑中，99%是高耗能建筑。; 同时，4%的建筑采取了节能措施。大型公共建筑不仅能耗密度高，而且能源浪费严重，节能空间巨大。推进建筑节能、节能降耗、计量先行势在必行。

2 设计依据

根据国家制定的《全国办公楼及大型公共建筑能耗监测制度》，设计依据充足，标准完善。

技术要求

《国家办公建筑和大型公共建筑能耗监测系统分项目能耗数据采集技术导则》

《国家机关办公楼和大型公共建筑能耗监测系统中项目能耗数据传输技术导则》

《国家办公建筑和大型公共建筑能耗监测系统建筑分项计量设计与安装技术导则》

《国家办公楼和大型公共建筑能耗监测系统数据中心建设与维护技术导则》

《国家办公建筑和大型公共建筑能耗监测系统建设、验收和运行管理规范》

《全国办公建筑和大型公共建筑能耗监测系统软件开发指导说明》

能耗计量装置的国家和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

GB/T 19582-2008 基于协议的工业自动化网络规范

3 项目概况

水世界位于北海市海泾大道202号。水世界位于北海市海泾大道202号。项目占地26万平方米。是北部湾首个以雪山冰川为主题的超大型水上乐园，包括75个游乐设施。水上乐园的能耗主要是用电量，对各区域配电箱的用电量进行计量管理。现场配电电表箱分散，主要用于机房、餐厅、售货亭、更衣室等区域。共有仪器68台，配备37台ANet-2E8S1采集器。整个能耗在线监测系统整体结构由节能监测中心、多个现场采集和测量系统，测量系统通过局域网进行通信。设立能源管理中心，将安装在各能源节点上的能源计量数据通过局域网传输到数据中心。软件可以根据不同的权限访问中央服务器实时查看能耗情况。系统管理平台软件采用C/S结构，可实现完整的管理和操作功能，通过局域网向客户端用户提供相同的查询、验证、数据分析和验证。并将安装在各能源节点上的能源计量数据通过局域网传输到数据中心。软件可以根据不同的权限访问中央服务器实时查看能耗情况。系统管理平台软件采用C/S结构，可实现完整的管理和操作功能，通过局域网向客户端用户提供相同的查询、验证、数据分析和验证。并将安装在各能源节点上的能源计量数据通过局域网传输到数据中心。软件可以根据不同的权限访问中央服务器实时查看能耗情况。系统管理平台软件采用C/S结构，可实现完整的管理和操作功能，通过局域网向客户端用户提供相同的查询、验证、数据分析和验证。

4 设备选择

4.1多功能网络仪表

功能：有功电量、电流、电压、有功功率、功率因数

准确度等级：不低于0.5级；

变压器精度：不低于0.5级

 电气接口：RS-485

 通讯协议：-RTU

4.2数据采集功能

提供计量装置静态信息手动录入功能，可根据各计量装置、各类别、分项的能耗关系进行设置；

可灵活设置各计量设备的通信协议、通信通道、名称、配置位置等基本属性；

可在线监测系统内各计量装置和传输设备的通讯状态，并具有故障报警提示功能；

可灵活设置系统中各采集设备的数据采集周期。不应超过 15 分钟。

5 系统架构

基于工作台主机、通讯设备、测控单元的建筑能耗分析管理系统，平台可实现大型公共建筑的实时数据采集、运行状态监控、远程管理和监控。监视系统。系统主要采用分层分布式计算机网络结构，如系统结构图所示：北海银集国际滨海旅游度假中心项目水世界能源管理系统的站控管理层和网络通信层。

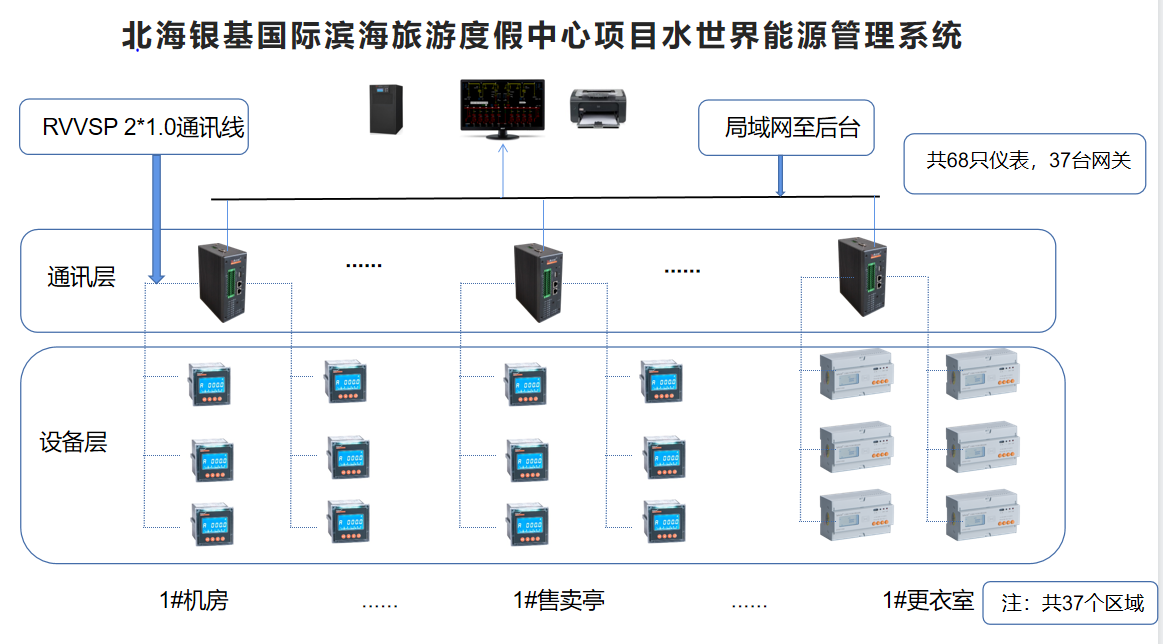

系统结构图

施工项目现场配电电表箱分散，主要安装在机房、餐厅、凉亭、更衣室等区域；共68个电表，通信协议为标准-RTU协议，配备37个ANet-2E8S1智能网关采集电表数据；甲方提供Acrel能源管理系统、后台服务器、显示器等设备。

6 系统软件模块

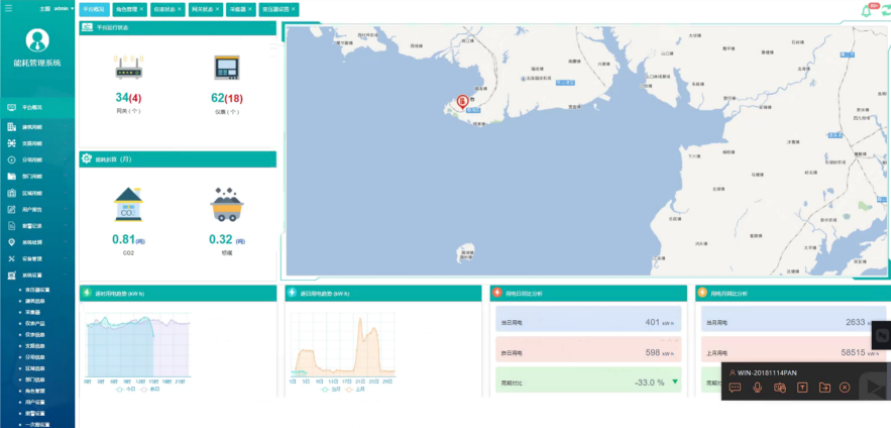

平台概述

Acrel-能源管理云平台成功登录并进入首页。主页面显示项目位置信息、网关状态、电表数、月用电量曲线，方便用户对当前月用电量进行概览。根据选择的建筑物，加载建筑物图像时，可以选择查看建筑物的能耗，选择建筑物或时间后自动刷新。默认为当天。

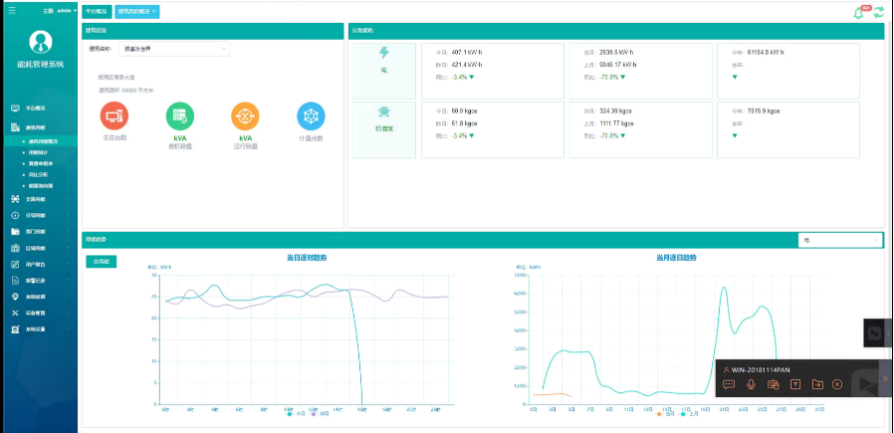

建筑能源使用概述

Acrel-能源管理云平台成功登录首页，首页显示项目位置信息、网关状态、仪器数量、月度能源曲线，方便用户汇总当日月度用电量。根据选择的建筑，在加载建筑图片时，可以选择查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。

建筑能源统计

Acrel-能源管理系统以报表的形式统计建筑用电分类总能量，每日、每月、每年，支持用户所属建筑的单项或组合统计，导出报表数据，选择楼宇数据生成柱状图显示.

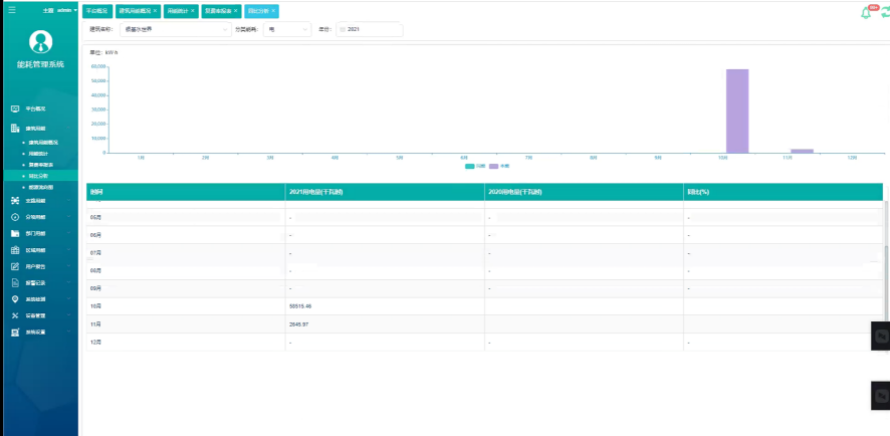

同比分析

Acrel-管理系统的同比分析可以通过图表组合的方式，将某类能源在单体建筑内的总能耗数据进行组合。条形图显示了今年和上年对应的月度同比分析项目，用于能耗统计和显示。其中，每日能耗柱状图显示了不同项目当天和昨天的能耗柱状图（蓝色柱为今天，绿色柱为昨天）。对各类能耗（本项目主要为电力）及主要用能设备进行同比及上月分析，检验节能效果，根据分析结果进行节能绩效考核，

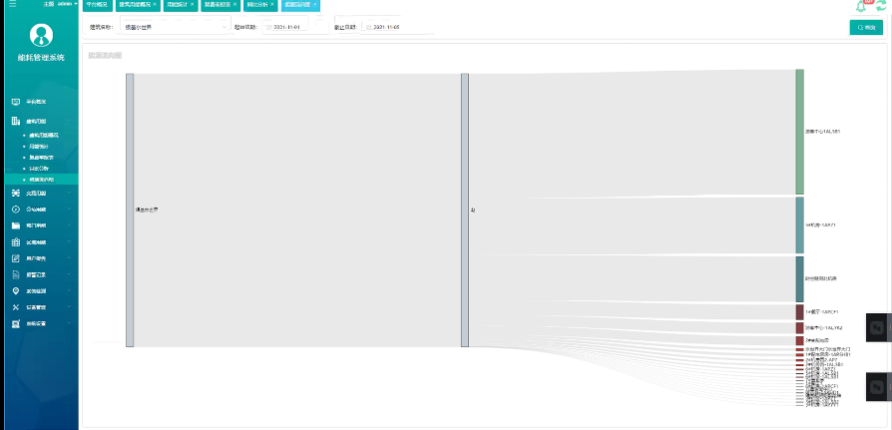

能量流图

能源管理系统的能源流程图可以显示单个建筑物在各个时间段的能源流量，并支持在初始值和折扣下查看。方便用户查看水世界的能量流向。

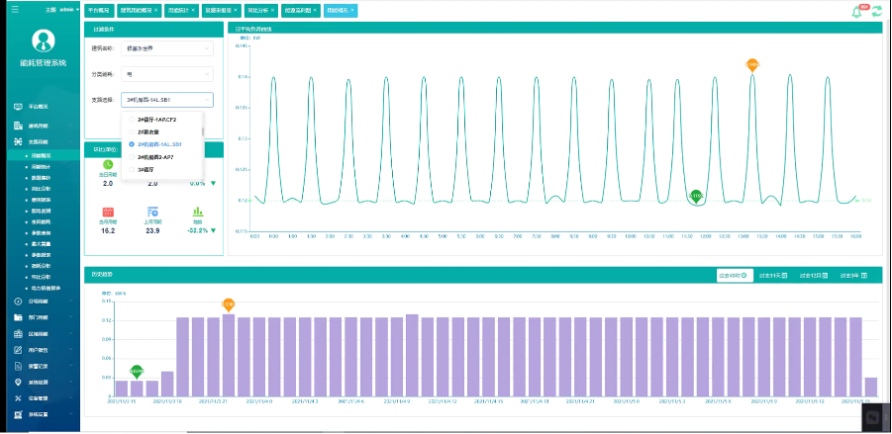

分行能耗概览

Acrel-能源管理系统支路能源概览主要显示所选支路能源链的能源概览、日平均负荷曲线、过去48小时、31天、12月、3年的历史趋势支持。

分行能源统计

Acrel-能源管理系统分公司能源统计以日、月、年报表的形式选取分公司水、电、气的总能量，支持报表数据导出到excel，选择楼宇数据生成柱状图。

用户管理

能源管理系统采用分级管理模式，即系统管理员、物流管理员、设备维护人员三级管理模式。所有操作都会自动记录带有时间标记的事件，从而建立更好的预防措施。

为了保证实时系统的安全稳定运行，为系统提供可靠的安全保障，每个系统操作员可以根据权限的大小分配一定的功能。这些功能定义了系统和不同操作者的应用范围，如用户名、密码字、操作权限和操作范围等功能。

配置选项

根据相关技术规范，配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中单位面积能耗等信息；

配置项目所用仪器的类型、型号、厂家等基本信息，并添加可用的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询功能；

配置项目中使用的所有测量仪器，保存测量仪器的地址、刻度、采集码、采集码、监控回路等信息；

分项能耗统计中涉及的表计、比例、操作方式等信息均在表计中进行配置，可根据项目情况灵活配置。这里的配置信息会影响能耗分析小模块对每一类能耗的功能。;

各部门的能耗相应配置计量器具、操作方法、比例和部门能耗计划。完成此配置后，启动部门能耗分析功能模块；

配置建筑内相应能耗区域的计量仪表、运行方式、比例。完成此配置后，将启用区域能耗分析功能模块。

7 展望

在分析北海银吉国际滨海旅游度假中心水与世界能源管理系统运行效果的基础上，建立典型的能源消耗分析模型并进行统一分析。

建立建筑能耗计量体系，掌握建筑能耗情况，发现能耗黑幕，提高节能改造的针对性，通过计费、绩效考核等管理方式，巩固节能改造成果。

节能设备（节能灯、变频器、热回收装置）。

再好的节能设备，如果不能控制浪费，就无法发挥节能效果。

通过增加自动化节能设备、制定设备运行策略、减少人为干预、集中控制来达到节能目的。

利用能耗监测系统提供的环比分析数据，量化节能改造结果，最大限度地发挥节能效果。

8 结论

大型公共建筑的建筑面积不到城市总建筑面积的4%，但能源消耗总量却占全国城市用电量的22%。大型公共建筑区年用电量达到70~，是普通住宅的10~20倍。. 作为重大节能公共建筑，以抓好北海银吉国际滨海旅游度假中心项目水世界节能工作为重点，对推进和带动节能工作、实现目标具有重要意义。节能减排。

参考：

[1].技术要求

[2].DGJ08-2068-2012《上海市公共建筑能源监测系统工程技术规范》

作者简介：张星，女，本科，主要研究方向为智能电网供配电
