金汇世界城H座二期（西安曲江环球广场）项目能耗系统研究

2022-05-29

张欣

（上海）

摘要：大型公共建筑总面积不到城市建设总面积的4%，但总能耗占全国城市总用电量的单位面积年用电量​​​​大型公共建筑达到70~，是普通住宅的10~20倍。公共建筑是节能减排的重点。做好公共建筑节能工作，对于推动和带动全社会节能工作、实现节能减排目标、实施“转变方式、调整结构”。本文介绍了金汇世界城H座二期（西安曲江环球广场）项目能耗监测系统，对现场配电室的电表进行采集。 -5000楼宇能耗监测系统，实现对整个商业综合体用电量的监测分析。

关键词：商业综合体；能耗监测系统； ACREL-5000;电力监控系统；我国是第二大能源生产国和消费国。统计数据显示，我国建筑能耗占全国总能耗的28%左右。我国每年新建的20亿平方米建筑中，99%为高耗能建筑；在一些建筑中，只有 4% 的建筑采取了节能措施。大型公共建筑不仅能耗密度高，而且能源浪费非常严重，节能空间巨大。推进建筑节能势在必行。

大力开展绿色建筑行动，以绿色、循环、低碳理念引导城乡建设，有利于提高资源能源利用效率，缓解资源能源供需矛盾，并减少社会总能源消耗和污染。有利于促进建筑业优化升级，培育节能环保、新能源等战略性新兴产业；有利于提高建筑物的舒适度和健康度，改善群众的生产生活条件。各级各部门要把绿色建筑行动作为大力推进生态文明建设的重要内容，进一步增强责任感和紧迫感，统筹兼顾、狠抓落实，推进绿色城乡建设、循环、低碳的科学发展轨道，促进经济社会全面协调可持续发展。

2 设计依据

GB-T 15587-2008《工业企业能源管理导则》

《企业合理用电评价指南GB》

《企业节能规划总则》

《企业能源审计技术通则-GB》

-2009《能源管理体系要求》

GB-50052-2009《供配电系统设计规范》

能耗计量装置的国家和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输规范

GB/T 19582 -2008 基于协议的工业自动化网络规范

3 项目概述

西安曲江环球广场项目位于西安曲江新区。西邻雁塔南路，南邻金水路。本次设计分为两个地块，分别是H地块的1、2、3号楼和G地块的G号楼，总建筑面积约25万平方米，其中1号楼为裙房商业建筑。和地下车库。 2号、3号塔楼为一级高层写字楼，建筑高度约99米，其中2~3层为裙楼商业；地下4层，其中负1层主要为超市和商业，负2层和负3层为车库和机房，负4层主要为车库和人防.

地下一层和二层设有高低压配电室。负二楼中央配电室为商场、车库供电，负一楼超市配电室为超市。提供电源，负二楼3号配电室为2号、3号办公室及附属企业供电。

三个变电站共有10KV微机保护33台，低压柜进出线表550台。变配电室高压柜安装第三方微机综合保护，低压进出线电路安装安科瑞-E4多功能电能表。

本项目专注于基础能耗数据的智能化、自动化、可视化、可量化的采集与存储；建立能源管理平台，实现能源集中管理；深入分析能源消耗过程和趋势；建立能耗监测和宣传平台。通过对本项目用电量的统一综合管理，可以查询和分析各区域设备的能源使用情况，帮助管理者发现潜在的节能机会，最大限度地提高能源利用效率，科学有效地管理能源使用，从而减少能源消耗。利用成本在建设节约型社会中发挥作用。

同时，为了保证用电负荷的统计，用于生产管理和危险源的实时监控。还需要对现场的10KV高压配电柜和0.4KV低压配电柜的电压、电流、功率、各种开关信号等参数进行实时在线监测。一旦监控点的监控参数出现异常，可以及时发现报警，相关人员可以采取必要的措施，避免安全事故的发生。自动抄表功能节省人力物力，电流趋势曲线功能可直观显示各路工作状态及时间。

4 系统架构

Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备和测控单元为基础工具，为大型公共建筑的实时数据采集和远程管理提供基础平台，可以与其他楼宇自控系统进行数据传输，组成复杂的监控系统。能耗系统主要采用分层分布式计算机网络结构，如系统结构图所示：

系统结构图

5 个系统软件模块

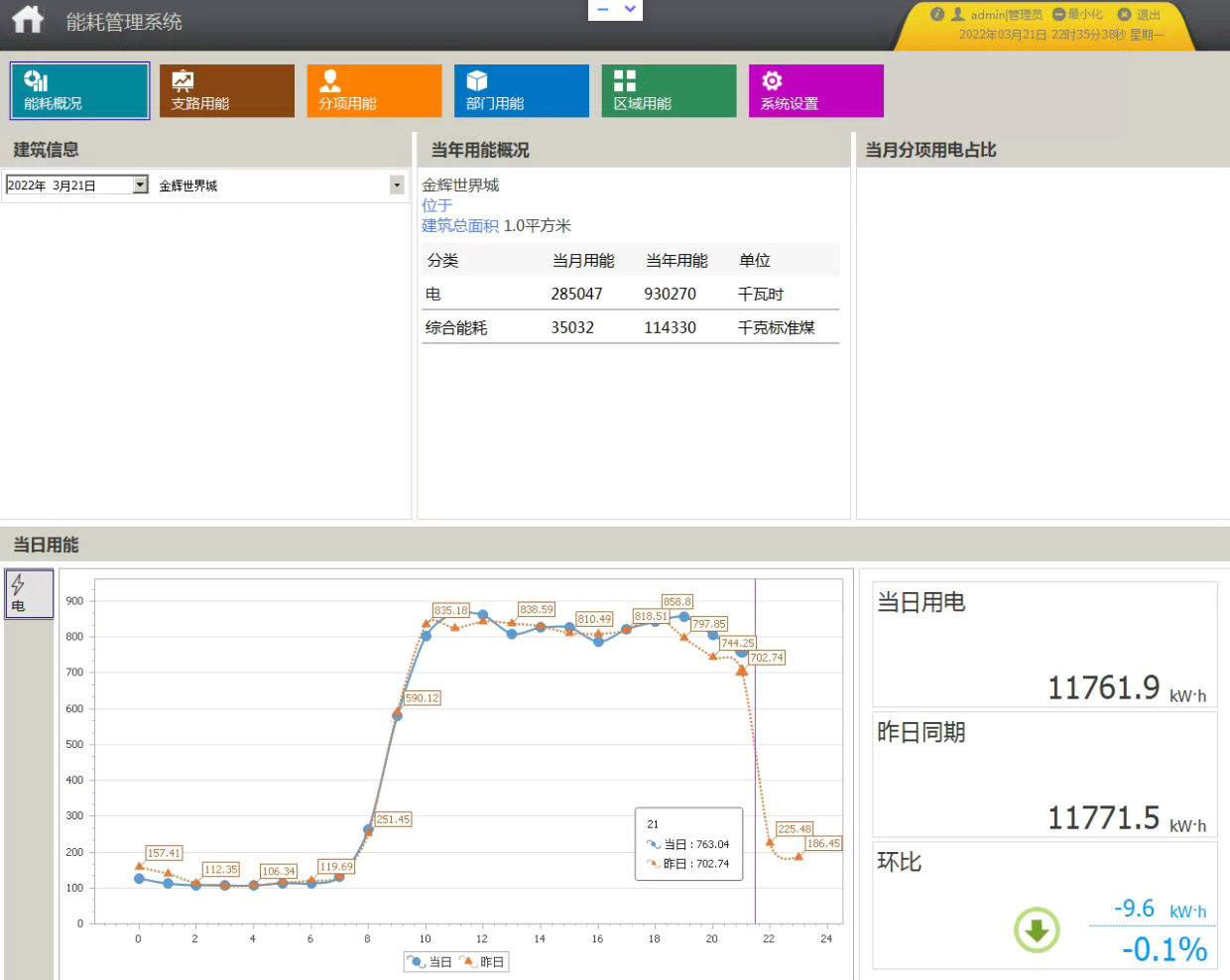

综合性能能耗主界面

每日用电量曲线

反映当年建筑能耗及各类别能耗折算标准煤综合能耗工业能耗监测管理系统，计算单位面积能耗；

主要能耗以电表计量，界面下方显示电能每小时能耗曲线；区域，可以跳转到该类别能耗分析主界面；

可通过下拉框切换建筑，建筑图片可根据项目需求更换；

类别能耗主界面

反映当日同期与昨天同期、当月同期与上月同期、同期某一类别（如电）的能源消耗量当年与上年同期的比较、增幅和增加值；

p>

反映某品类过去48小时、过去31天、过去12个月、过去3年的能耗趋势；

当月能耗饼图反映了一个子项的能耗；

反映一年中每个月某一类能源消耗的能源消耗量； >

分行能耗报表

可以灵活选择分支机构，统计分支机构在一定时间段内的日、月、周、季、年能耗；

通过数据透视表的强大功能，用户可以进行各种数据统计，并对数据进行组合和排序；

统计数据可以导出到Excel；

分支机构非工作日能耗分类

各分支机构工作日和非工作日能耗统计，非工作日可通过系统灵活设置

统计数据可以导出到Excel；

分类能耗分支对比分析

各分支机构当年月度能耗和上年同期能耗统计；

分行能耗采集分类能耗

查询每个分支任意两次，计算差值；

时间精确到分钟；

按时间段分类能耗分支的能耗趋势分析

可查询一定时间内任意支路的能耗参数（如电压、电流、功率、功率因数等）。可查询的具体参数与安装的仪器和系统配置有关，不能跨月查询；

数据以图形或表格的形式显示，可通过鼠标操作图形放大、缩小、移动；数据可以排序（最大值、最小值）；

数据可以导出到Excel；

配置选项

根据相关技术规范的基本信息来配置建筑，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于能源单位面积消耗分析；

在配置项目中使用了仪表的类型、型号、厂家等基本信息，并添加了该类型仪表可以提供的监控参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询功能；

配置工程中使用的所有计量仪表，并保存计量仪表的地址、变比、对应的采集器、代号、监控回路名称等信息；仪表、比例、计算方法等信息，可根据项目情况灵活配置。这里的配置信息会影响各个类别的能耗分析模块中的功能；

为每个部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；

在建筑物内配置一定的能耗计量器具、计算方法、面积对应的比例。完成此配置后，将启用区域能耗分析功能模块。

配电系统实时监控

@ >

主图界面

在系统图中，可以直观的看到各个10KV配电柜和低压进出回路的运行参数和状态，如：三相电压、电流、有功功率、无功功率、功率因数、频率等。

事件报警记录

事件报警记录功能，主要完成查询时间段内的报警信息事件记录和发生时间，为值班人员提供依据，分析事故发生情况。原因。

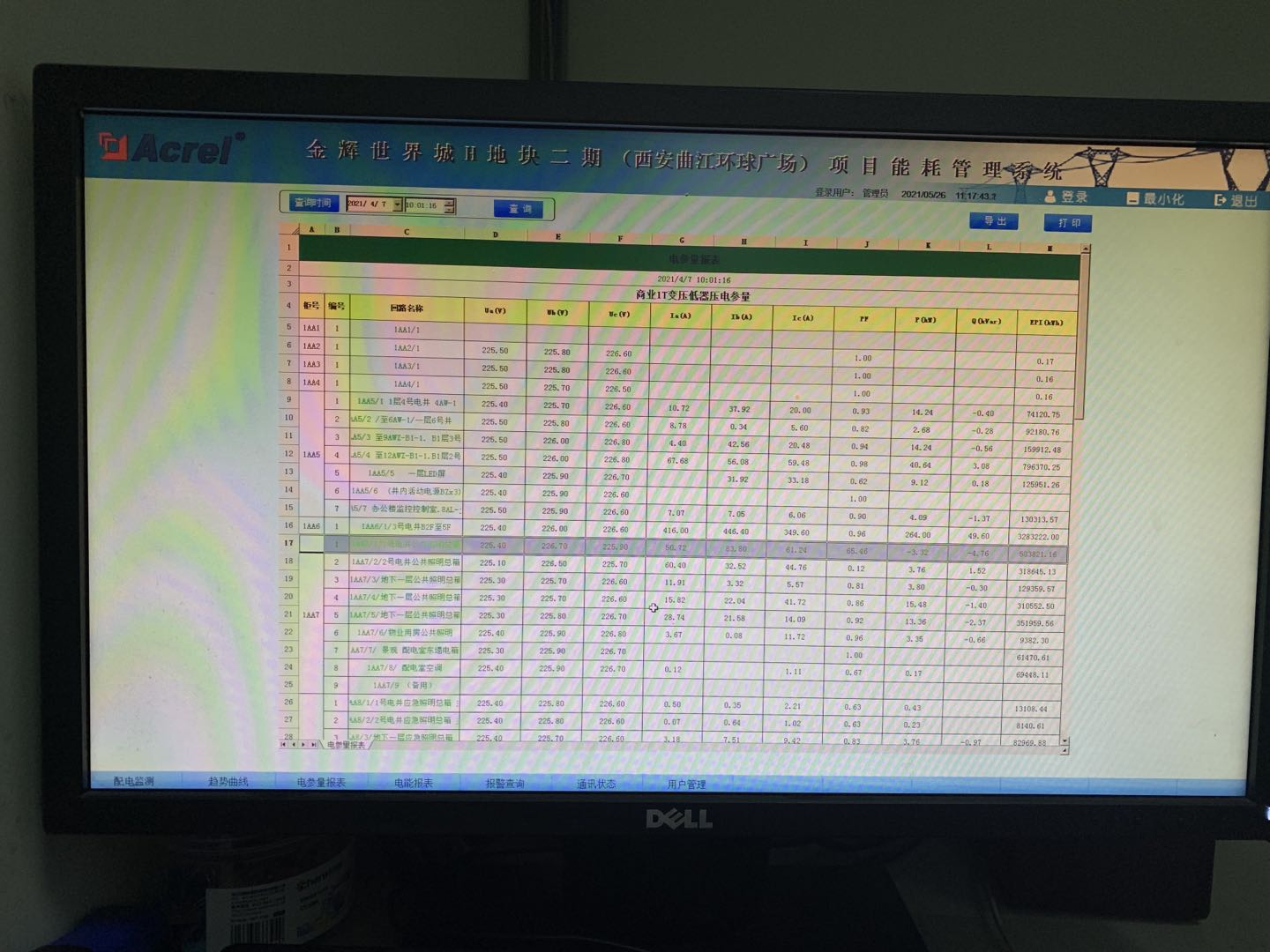

电参数报告

参数查询

参数抄表功能，主要对10KV配电柜及低压配电各回路的电气参数进行查询。支持随时查询电气参数，具有数据导出、报表打印等功能。该报表的每个循环名称都与数据库相关联，方便用户修改循环名称。

6 种前景

根据金汇世界城H座二期（西安曲江环球广场）项目能耗运行效果分析，建立典型的能耗分析模型并进行统一分析。

建立建筑能耗计量体系，把握建筑能耗脉搏，发现能耗黑幕，提高节能改造的针对性。

选择节能设备。

再好的节能设备，也控制不了浪费，发挥不出节能效果。通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，节能设备正在实现节能。

通过能耗监测系统提供的同比分析数据量化节能改造的结果，最大限度地发挥节能效果。

7 结论

大型公共建筑总面积不到城市总建筑面积的4%，但总能耗却占全国城市总用电量的22%。该地区年用电量达到70~，是普通住宅的10~20倍。公共建筑是节能减排的重点。做好金汇世界城H座二期（西安曲江环球广场）项目节能工作，对推动和带动节能工作，实现节能降耗目标具有重要意义。减排。对采集数据进行分析处理，实时显示中央配电室各10KV配电柜回路及0.4KV低压配电进出回路的运行状态，弹出开启和关闭、负载超限报警对话框，报警声提示，系统运行安全、可靠、稳定，确保大型公共建筑用电的可靠性。

参考资料：

技术要求[2008]114号
