面条厂设备能源管理及能耗监测系统的应用

2022-06-19

摘要：本文介绍使用智能电表采集配电现场的用电量值。系统采用现场联网的方式。联网后，通过现场总线进行通讯，传输到后台。 Acrel-5000能耗监测系统实现了对配电回路用电量的实时监测。

关键词：工业项目；能耗监测系统；阿克雷尔-5000；张巧玉

1 简介

目前，我国已经是世界能源生产大国和消费大国。统计数据显示，我国建筑能耗占全国总能耗的28%左右。我国每年新建的20亿平方米建筑中，99%是高能耗建筑；而现有建筑中只有4%的建筑采取了节能措施，节能空间巨大。推进能耗监测系统建设势在必行。节能降耗，计量先行。

2 设计依据

GB-T 15587-2008《工业企业能源管理导则》

《企业合理用电评价技术指南》

《企业节能规划总则》

《企业能源审计技术通则-GB》

-2009《能源管理体系要求》

GB-50052-2009《供配电系统设计规范》

 电能计量设备的国家和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量器具数据传输技术条件

GB/T 19582-2008 基于协议的工业自动化网络规范

3 项目概述

今麦郎集团是一家跨越面食和饮料两大品类的大型食品企业集团。成立于1994年，年销售额超过200亿元。产品涵盖方便面、挂面、面粉、综合类、饮料等。经过26年的发展，今麦郎已成为集研发、生产、销售为一体的现代化大型综合性食品企业集团。

本项目配电箱内的Acrel电能表接入Acrel-5000能耗监测系统，对电能消耗进行监控，随时掌握用电量，提高节能意识。

4 系统架构

Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备和测控单元为基础工具，为大型公共场所的实时数据采集、开关状态监测和远程管控提供基础平台建筑物。它可以与检测和控制设备组成任何复杂的监控系统。系统主要采用分层分布式计算机网络结构，如系统结构图所示：项目能耗系统的站控管理层和网络通信层。现场共有安科瑞电能表156台。

系统结构图

5个系统软件模块

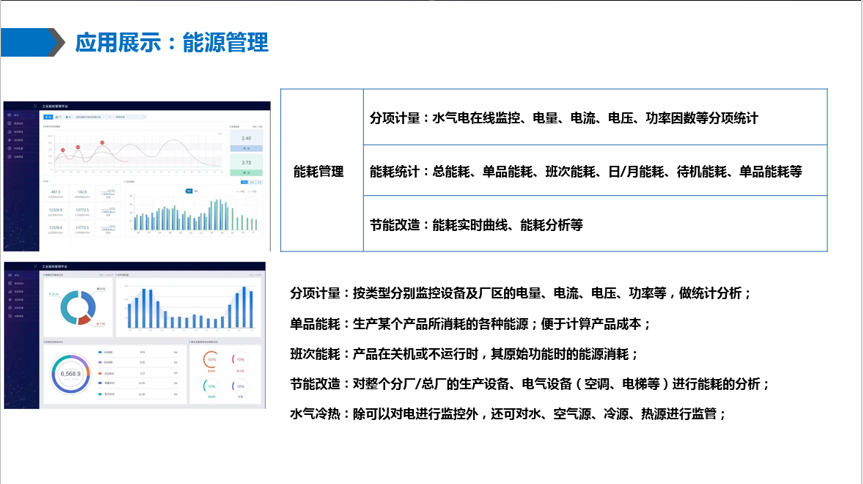

综合能耗主界面

反映当年车间能耗和折算标准煤的综合能耗，计算单位面积能耗；

通过仪表测量能耗，界面下方显示当日每小时能耗曲线；点击各能耗类别上方区域，跳转到能耗类别能耗分析主界面；

p>

车间可通过下拉框切换，车间图片可根据项目需求更换；

分类能耗主界面

反映某类（如用电量）当天与昨天同期、当月同期与上月同期、当年同期的能源消耗量与上年同期及比较、增幅及增加值；

反映某品类过去48小时、过去31天、过去12个月、过去3年的能耗趋势；

反映子项能耗的月度能量饼图；

反映一年中每个月某一类能源消耗的能源消耗的分析图；

分类能耗部门能耗统计报表

分支可灵活选择，可统计一定时间段内分支的日、月、周、季、年能耗；

通过数据透视表的强大功能，用户可以进行各种数据统计，并对数据进行组合和排序；

统计数据可以通过直方图、点线图、堆积图、饼图等各种图表展示；

统计数据可以导出到Excel；

按支路非工作日能耗分类

各支路工作日和非工作日能耗统计，非工作日可通过系统灵活设置

统计数据可以导出到Excel；

分类能耗分支同比分析

各分支机构当年月度能耗和上年同期能耗统计；

分类能耗分支的能耗采集副本

查询任意两次各支路的抄表，并计算差值；

时间精确到分钟；

按时间段分类的能源消耗分支的能源消耗趋势分析

可查询任意支路在一定时间内的能耗参数（如电压、电流、功率、功率因数等）。可查询的具体参数与已安装的仪器和系统配置有关。查询不能跨越几个月；

数据以图表或表格的形式显示，图表可通过鼠标操作放大、缩小、移动；数据可以排序；

数据可以导出到Excel；

 配置选项

根据相关技术规范配置车间基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析单位面积能耗；

配置项目中使用的仪表的类型、型号、厂家等基本信息，并添加该类型仪表可以提供的监控参数信息。这里的配置影响能耗统计、时间段能耗统计和参数查询。功能；

配置工程中使用的所有计量仪表，并保存计量仪表的地址、变比、对应的采集器、代号、监控回路名称等信息；

可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方式等信息。这里的配置信息会影响到每个能耗类别和子项的能耗分析模块。函数在;

为每个部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置车间用能区域对应的计量表、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块

6 展望

根据能耗运行效果分析，建立典型的能耗分析模型进行统一分析。

 建立建筑能耗计量体系，把握建筑能耗脉搏，发现能耗黑幕能耗管理图片，让节能改造更有针对性。

通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，节能设备正在实现节能。

通过能耗监测系统提供的同比分析数据，量化节能改造成果，论证节能效果。

7 结论

工厂是节能减排的重点。做好节能工作，对于推动和带动节能工作，实现节能减排目标具有重要意义。

参考资料：
