Acrel-7000企业能源管控平台在的应用

2022-07-04

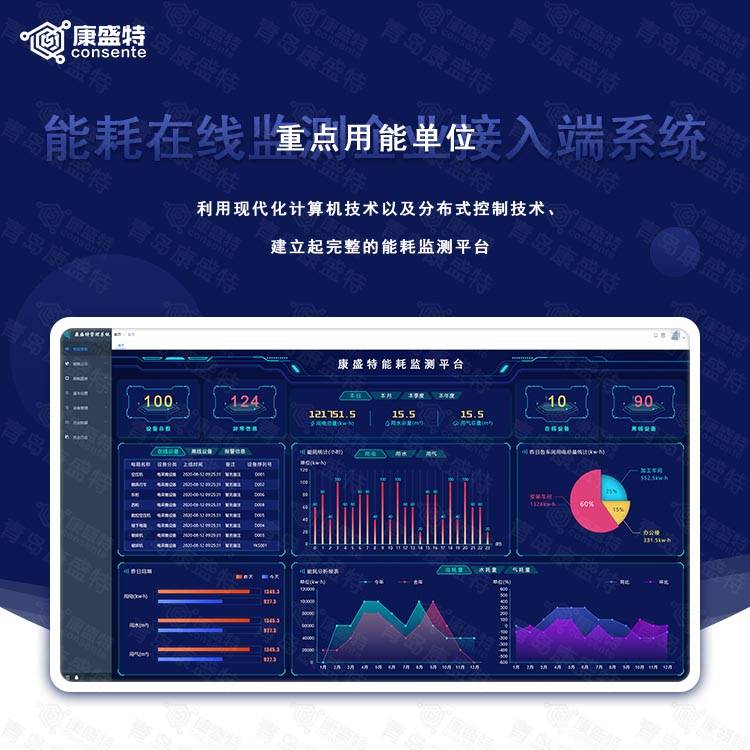

首页展示公司变配电、能耗数据、万元产值趋势、峰谷用电量、异常量等相关信息。可直观了解公司当前整体情况，实现实时数据监控和能源管控。精细化、企业管理数字化、节能减排全球化。

5.2 数据监控

5.2.1 电源监控

实时监控企业各电源电路运行状态，快速定位报警点，通过APP、手机短信、邮件、钉钉、语音等多种方式触发实时报警提醒根据警报级别进行广播。确保整个能源供应、转换和消费过程的安全、可靠和稳定。

5.2.2 分布图

显示变配电系统主要电气接线图，实现对全功率参数和开关断路器状态的实时监控，如电压、电流、频率、功率、功率因数、三相不平衡、谐波等参数。

5.2.3 变压器监控

显示各电压装置的负荷，以便对变压器配置进行科学合理的规划。通过对比分析各种运行参数下的功耗效率，找到了合适的运行模式。根据合适的运行模式调整负载，从而降低单位功耗，降低功耗。

5.3 能源管理

5.3.1 能源中央控制

从监控区域、车间、生产过程、工艺、区段、设备等维度对比分析各种能耗、单位产品能耗、成本和碳排放，支持同级多个对象的横向比较。帮助用户控制整个工厂的能源消耗、能源成本、碳排放等。

5.3.2 能耗统计

从能源使用、监控区域、车间、生产过程、工序、区段、设备等维度，采用曲线、饼图、直方图、累积图、数字表格等方法分析企业能源消耗统计、同比、环比对比，找出能源使用过程中的漏洞和不合理的地方，从而调整能源分配策略，减少能源使用过程中的浪费。

5.3.3万元产值统计

与企业MES系统对接，通过系统采集的产值和能耗数据计算万元产值趋势，进行同比、环比分析，使企业可以根据产品的单耗调整生产工艺，从而降低能耗。

5.4 成本分析

5.4.1 多重利率分析

按年、季、月、周进行峰、峰、平、谷用电量及成本的统计分析，为企业按时间用电提供数据支持，优化成本效益。

5.4.2 容量需求统计

提供容量需求报告，实时显示容量需求价格的变化，帮助企业实现容量需求，降低基本电费。

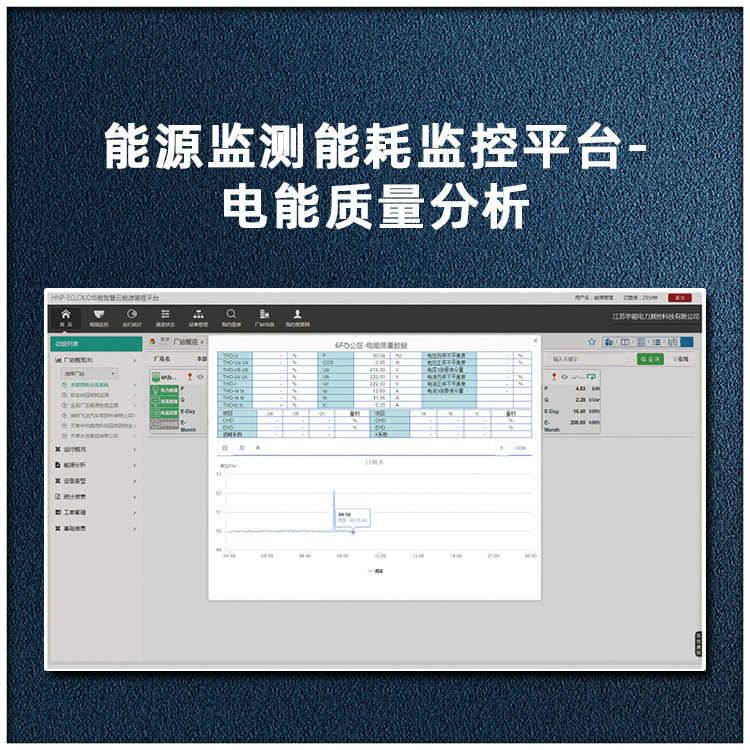

5.5 电能质量监测

5.5.1个三相不平衡监测

实时监测和预警电网电流/电压不平衡，减少线路功率损耗，保障用电设备安全运行，提高设备运行效率。

5.6 分析报告

5.6.1 运维报告

根据年月日，对企业的异常情况、排名、发生频率、运维等进行整体统计分析，让用户清晰了解系统运行情况，并提供用户有数据基础，方便用户快速发现设备异常，准确定位故障点，提高运维效率，支持导出为PDF文件和打印。

5.6.2运维报告

按年、月、日能耗管理系统方案，对企业能耗、线损、单位产品能耗、成本支出、主要设备能耗、产能改造需求、节能改造效果等进行整体统计分析。 ，帮助用户及时发现能源在使用过程中，泄漏、异常能耗等浪费问题为用户挖掘节能潜力提供了数据依据，并支持导出为PDF文件和打印。

5.7 报警管理

针对电气安全、限电、能耗双重控制，可实现电气参数异常报警、电气火灾隐患报警、能耗超标报警、限电报警，等，帮助企业预警，避免火灾事故和罚款。能源成本太高。支持分层分类告警，可分发和闭环告警。

5.8 运维管理

支持日常设备巡检计划、调度、排短、报修、派遣工人等设备运维管理，方便运营管理人员制定巡检计划和派遣工人。检查发现问题排除，进行故障报告，跟踪维修进度，满足日常检查和设备维护的需要。

6 系统应用价值

6.1 公司利润

企业能源管控平台为企业加强能源管理、提高能源利用效率、挖掘节能潜力、节能评估等提供基础数据和支撑。

Ø 电能质量在线监测

帮助企业在线监测电能质量，包括谐波含量、三相不平衡、功率因数等，避免罚款。

Ø能源安全

监控设备运行状况，确保安全运行；对电气火灾进行预警，防止发生安全事故；及时排除故障，确保正常生产；快速定位介入，排除隐患，保障能源供应安全。

Ø节省人工成本

人少或无人值守，减少人工统计工作量，降低人工成本。

Ø 节能降本

根据用电情况，实现“去产能”，降低基本电费；实现负荷调整、削峰填谷、无功补偿，节约能源成本。可实现办公节能10%左右，总节能3%左右。

Ø 提高设备利用率

监控变配电设备运行状态，降低损耗，确保经济运行。

Ø 打破信息孤岛

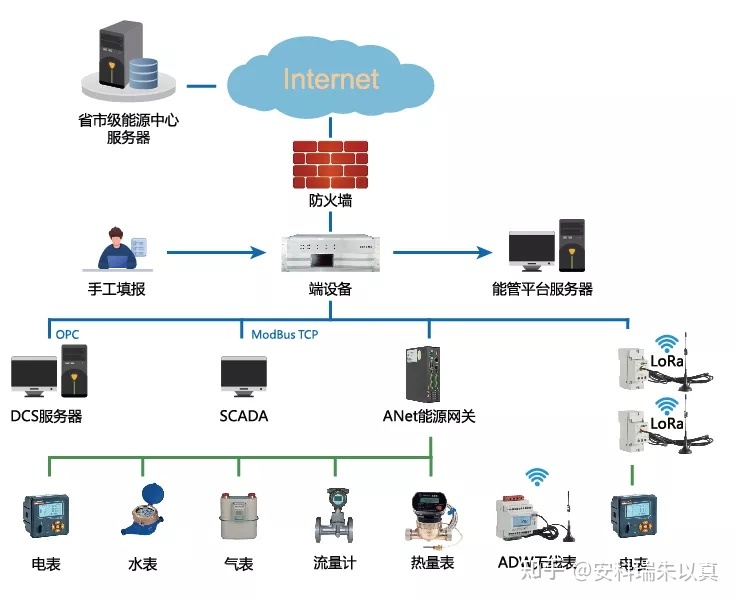

提供标准数据接口，与ERP/MES/MIS/PLC/DCS/SCADA等系统对接。

Ø 持续增值

实时了解能源消耗情况，接入电力需求侧管理平台，享受国家补贴，参与碳排放交易，助力碳达峰和碳中和。

6.2 用户利益

企业能源管控平台可以满足企业各类用户的不同需求。

Ø 给能源主管部门和人员（节能管理）

帮助企业完善能源管理体系，落实专业化、精细化、扁平化的能源管理理念，建立能源管理模式和机制，持续提高能源效率，提升能源管理水平，促进节能降耗。

Ø 供用能部门和各级人员（用能部门）

(1）实时监控能耗，及时发现问题，减少能耗；

(2）掌握能源消耗总量、能源消耗成本和能源消耗效率指标数据；

(3）分析能耗特征，为优化能耗管理提供决策数据；

Ø 给能源运维部和人员（供能部）

(1）帮助建立数据采集网络监控运维，动态监控数据采集状态，保证数据采集正常运行，奠定数据基础。

(2）能源系统运行状态实时监控，异常及时报警，保障生产能源安全，远程自动抄表，减轻工作强度，提高工作效率。

Ø 供能源统计师等部门使用

(1）自动生成各种外部单位所需的报表，提高数据统计的效率和准确性。

(2）共享能耗数据并与其他系统集成。

7 产品特点

7.1轨式三相电能表

● 有功功率精度：0.5S级，无功功率精度：2级，电压电流精度：0.2级

● 电压规格：3×100V、3×380V、3×57.7/100V、3×220/380V

● 当前规格：3×1(6)A, 3×10(80)A

●工作温度：-25℃~+55℃

● 相对湿度：≤95℅（无冷凝）

● 通讯方式：RS485接口，同时支持，DL/T645协议

● 功能：支持2~31次谐波电压电流、发生时间、4个时区、2个时间段、14个每日时间段、4个费率48/90历史冻结数据

● 尺寸：90*36*65

7.2 电能质量分析仪

● 有功功率精度：0.5S级，无功功率精度：2级，电压电流精度：0.2级

● 电压规格：3×100V、3×380V、3×57.7/100V、3×220/380V

● 电流规格：3×1(6)A（通过变压器连接）、3×10(80)A（直接连接）

●工作温度：-25℃~+55℃

● 相对湿度：≤95℅（无冷凝）

● 通讯：支持2个独立485通讯，RTU协议/DL/T645-07协议可自适应，可独立设置2个485，可使用不同协议；波特率-可设置，奇偶校验位可设置

● 功能：支持；支持有源脉冲输出

● 外形尺寸：126*88*69，标准DIN35导轨安装

7.3 智能远程水表

● 可选电子直读型，高清液晶显示，直读，通讯发送。水表的特点包括：灵敏度高、启动流量小、计量精度高、具有自动纠错功能；通讯方式：可通过-RTU通讯接口进行通讯，管理员可设置或修改水表参数，或将表内信息复制回来，供管理部门进行统计和监控；断电后数据可保存10年以上；扩展功能：可根据需要扩展遥控阀门开关功能；稳定的;防腐：耐强酸碱腐蚀，不易腐蚀，阻燃性能好，环保：水资源无二次污染

● 通讯协议符合《CJ-T188-2004 家用仪表数据传输技术条件》或与《DL/T 645-2007》兼容的协议

7.4 电力物联网边缘计算网关

硬件

技术参数

指标

电源

电压

AC 85 V ~ 265 V，DC 12 V ~ 36 V（订购时指定）

设备功耗

≤10W

处理器

ARM32-bit-A7 内核，

板载内存

256MB DDR3内存+256MB NAND Flash电子硬盘

串行接口

8路光耦隔离RS485+1路RS232（调试口）

以太网接口

2ch 10/100M 自适应

USB 主机

1路USB2.0高速接口，支持热插拔和即插即用断点数据存储

SD卡接口

内置8GB电子硬盘，支持热插拔和即插即用数据存储

安全

工频耐压：通信终端与辅助电源之间交流2kV 1min

绝缘电阻：输入输出端子到机箱>100MΩ

环境

工作温度：-20℃～+55℃ 贮运温度：-25℃～+70℃

相对湿度：≤95% (+25℃) 海拔：≤2500m

电磁兼容性测试

GB/.2-2006 抗静电放电试验4级

GB/.4-2008 电快速瞬变抗扰度测试4级

GB/.5-2008浪涌（冲击）抗扰度测试4级

GB/.6-2008射频场抗传导干扰抗扰度3级

软件

设备配置

C/S架构配置管理软件，开放模板管理，纯文本或excel工程信息管理

快速更新

提供 1-3 秒的快速配置更新和 3-7 秒的固件更新。

如果更新配置不正确，防丢算法会在3-5秒内自动将设备恢复到更新前的配置。

如果有问题的固件升级，防丢算法会在 5-10 秒内自动将设备恢复到升级前的状态。

配置

RS232串口命令行简单命令集配置管理

网络通讯方式

模式，支持XML格式压缩上传，提供AES加密和MD5认证等安全要求

数据收集周期

二级自定义配置

自动上传周期

第二，分钟级自定义配置，根据上传协议而定

协议支持

除通用标准协议外，还可支持采集端和上位机非标准协议的定制开发

与主机同步

与主机实时同步

从断点恢复

实时检测，上传失败自动保存待上传数据，支持外接存储介质即插即用和空间扩展，网络恢复时自动上传待传输数据

历史存储库

（断点续传）

按自动上传周期存储历史库，

可以自定义保存历史数据库数据的天数，过期先进先出，

存储空间自动防溢出，近溢出值为FIFO

协议支持

-2008(,), DL/T645-1997、DL/T645-2007、

-2004、-5 (101、103、104）,DGJ08-2068-2012上海建筑能耗,DGJ32/TJ111-2010江苏建筑能耗消费用电、用电侧（需定制）、远程预付费、运维云平台、串网透传等。

8 结论

安科瑞企业能源管控平台采用自动化、信息化、集中管理模式，对企业的生产、传输、分配和消费实行集中、扁平化的动态监控和数据管理，监控企业的用电、用水和气体。通过数据分析、挖掘和趋势分析，帮助企业针对各种能源需求和能源消耗、能源质量、产品能源消耗、过程能源消耗和主要能源消耗。设备能耗统计、同比对比分析、能源成本分析、能耗预测、碳排放分析等，为企业调整负荷、调整负荷率、削峰填谷、无功提供基础数据电力补偿、设备更新和支持，帮助企业加强能源管理，提高设备运行效率和能源利用效率，确保设备经济运行，挖掘节能潜力，成本低，回收期短，经济效益明显。既能提高企业的核心竞争力，又能保护环境和社会可持续发展的基础和源泉，积极响应国家节能降耗政策。

参考文献

[1]《2030年碳峰行动计划》

[2]《浙江省关于建立健全高耗能行业阶梯电价和单位产品超限电价处罚的实施意见（征求意见稿）》
