都匀星力城远程预付费管理云平台的设计与应用

2022-07-12

屠之言

上海嘉定

摘要：电费收缴难，引进贵州省都匀兴利市项目，采用内控智能预付费电表，配合-3200远程预付费管理云平台，实现对电费的实时监控和各项管理费用。

关键词：都匀兴黎市；预付费电能表； -3200；安科瑞；

0 概述

长期以来，电费征收一直是物业管理公司的难题。由于供电局是按照一般抄表向物业公司收费的，所以物业公司要先交电费，然后再到商户那里收费。由于商户众多，人工抄表速度较慢。结果，物业公司在电费的征收上投入了大量的人力，但效率低，收费难，资金压力大。

随着物联网和通信技术的发展，门店预付费管理云平台开始流行。通过安装预付费智能电表，用户可以及时掌握和控制用户的用电量，让商户先付电，再用电，从而解决了物业管理商铺用电的问题。根据预付费方式不同，智能电表可分为卡式预付费电表和异地预付费电表，可分别实现本地预付费和异地预付费。由于卡式预付费电表充值和管理成本高，查电不便，用户体验不高，远程预付费管理云平台逐渐成为主流。

1 项目介绍

贵州省都匀市南州兴利市位于贵州省黔南布依族苗族自治州都匀市龙潭口站。 KTV及休闲设施、品牌旗舰店等的大规模销售，为都匀市民带来全新的购物体验。

为了解决商铺电费征收中的物业管理问题，都匀兴利城设计了所有商铺预付费电表和所有公共区域可通信的智能电表。电表300台，智能电表50台，均接入-3200远程预付费管理云平台。

2 需求分析

为了减少商铺抄表的工作量，达到“先付款，后用电”的效果，远程预付费云平台需要具备以下功能：

1）．余额不足，系统报警：当电表剩余电量低于设定值时，可通过短信或手机端报警信息通知店长及时充值；

2）．欠费跳闸：当电表余额为0时，可自动切断店面电源。当店长完成充值后，可自动恢复门店供电。该功能可以减少催电费的工作量，减轻物业公司提前缴纳电费的资金压力；

3）．远程抄表：可自动统计各门店及公共区域电表的用电量，减少维修电工的工作量，从而达到减少人员的目的；

4）．远程控制功能：当店内用电出现故障时商铺能耗管理，管理人员可远程切断店内电源，从而避免更严重的事故； ，可远程维护门店供电，保障门店正常运营；

5）．功率限制管理：为每个商店指定功率阈值。当电量值超过电量限制时，需要通知管理人员，并自动切断店面电源，以免发生意外；

6）．报表管理：可统计日、月售电量报表；对每家门店，可统计购电、售电等报表；

7）．设备通讯异常实时采集显示：当现场设备发生通讯故障时，可及时提醒管理人员，避免因通讯故障导致门店无法用电；

8）．用户权限管理：不同的操作者可以进行不同的操作。

9）．系统需要预留一定的容量，以便与后续改造项目的仪表连接。

3 系统解决方案

-3200远程预付费管理云平台根据都匀兴利市实际情况设计：远程预付费管理云平台服务器架设在弱电房，服务器连接物业管理办公局域网在局域网中分配了固定的IP地址，都匀星力城物业办公网络中的任何一台计算机都可以访问该服务器。现场预付费电表和智能电表分布在5口强电井中，每口强电井内设置数据采集盒，数据采集盒内设置通信管理机。现场预付费电表和智能电表通过RS485总线到达电井内的通讯管理机，再通过电井的办公局域网将数据传输到弱电机房的远程预付费云平台服务器。属性。

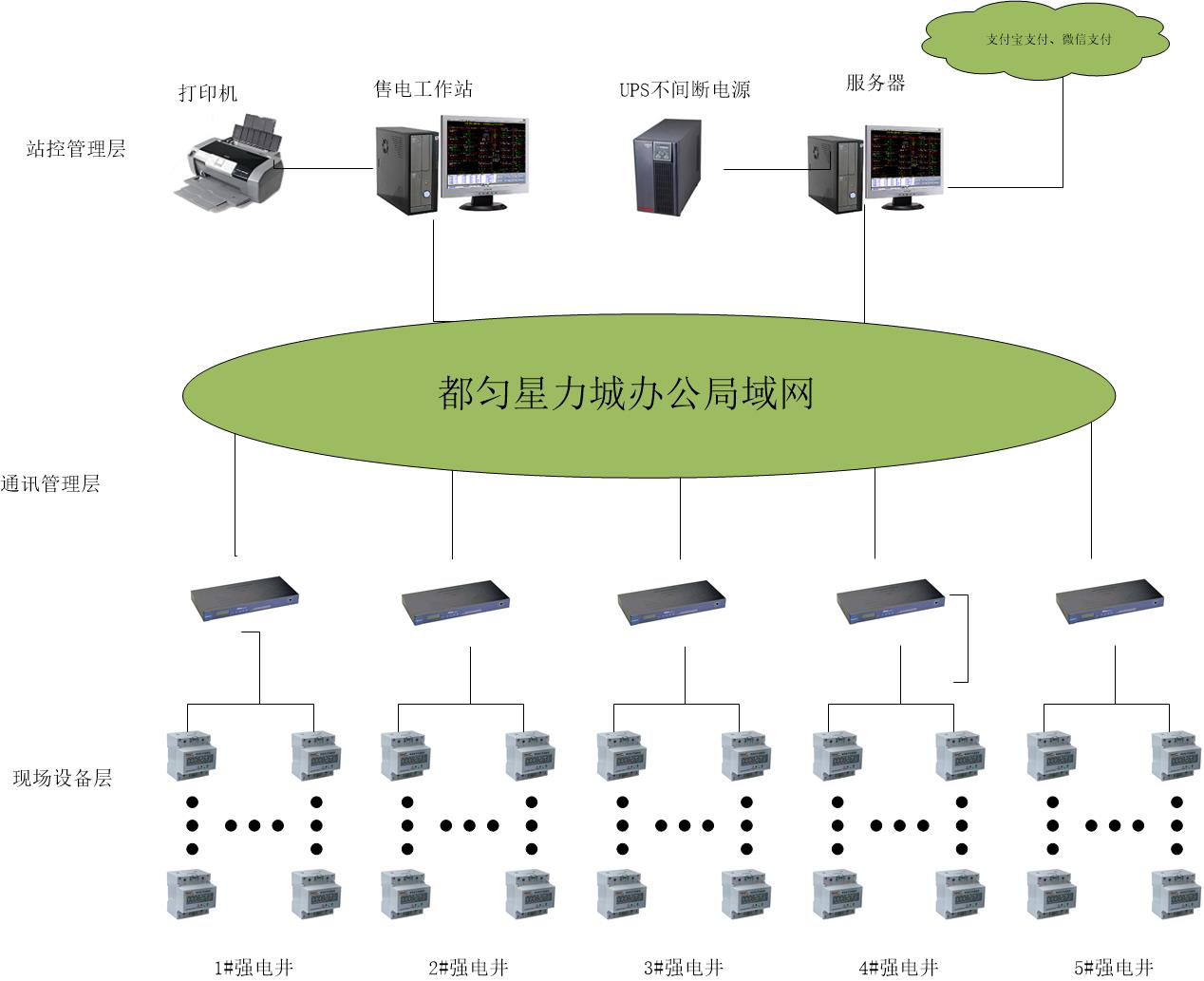

-3200远程预付费管理云平台的组成主要分为站控管理层（服务器、工作站）、网络通信层（局域网、通信管理机）和现场设备层（预付费电表和智能电表） ）。整个网络结构如下图所示：

1）站控管理

站控管理层是预付费管理系统管理人员人机交互的直接窗口。

2）网络通信层

通信层主要由通信管理机、办公局域网和总线网络组成。通讯管理机的主要功能是实时采集现场智能设备的参数并上传数据；办公局域网和总线网络的主要功能是实现通信管理机与主站的数据交互，使系统管理集中化、信息化、智能化，提高电力的安全性、可靠性和稳定性。配电系统，达到无人值守的目的。

3）现场设备层

现场设备层为数据采集终端，主要由预付费电表和智能电表组成。智能电表均采用RS485通讯接口，通过通讯协议总线网络接入通讯管理机，将数据上传至通讯管理机和局域网。远程预付费管理云平台服务器。

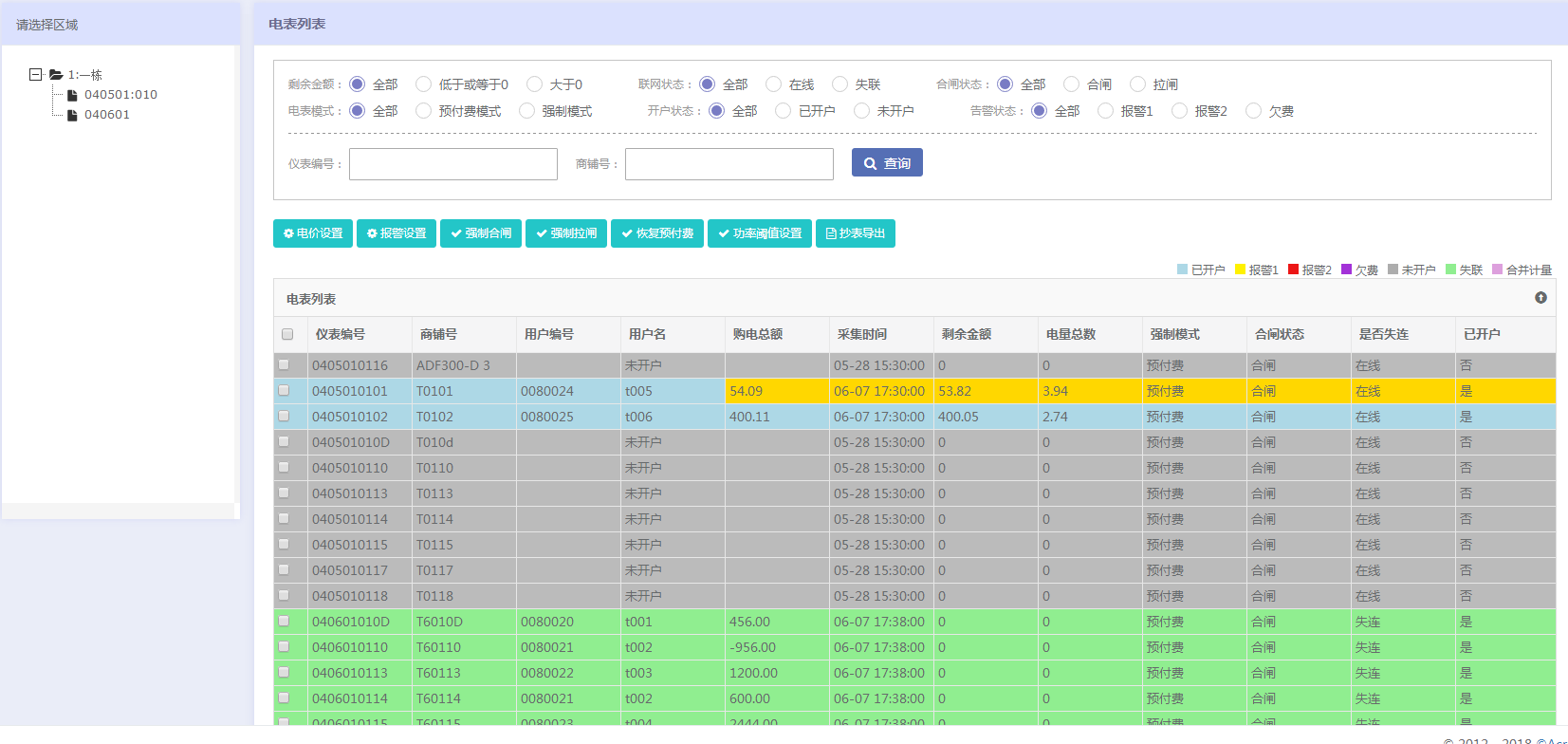

4 -3200远程预付费管理云平台功能介绍

5 结论

随着社会的发展，各行各业的竞争愈演愈烈。为了保障自己的收入，降低自己的资金风险和开支，异地预付费云平台的“先缴费后用电”、公区用电分摊、协助征收物业费等功能，是很好的解决方案。商业综合体在用电方面的迫切需求。因此，远程预付费管理将是商业综合体充电的必然选择。本文介绍的-3200远程预付费管理云平台在都匀兴利市的应用，可以实现对商户用电量的实时监控和管理，不仅满足了商场在一个区域内收取电费和物业费的需要。及时，还能实时显示商户配电线路运行状态，开合闸、负荷超限报警提示，还可生成各种售电报表、电量报表等，便于对店铺用电量进行分析研究。系统运行安全、可靠、稳定，能够在激烈的市场竞争中为商业综合体站稳脚跟。

参考标准：

ISO/《国际综合布线标准》

GB/50198《监测系统工程技术规范》

-2009《供配电系统设计规范》

-2011《低压配电设计规范》

IEC 61587“电子设备的机械结构”

DL/T448-2000《电能计量器具技术管理规程》

DL/T5137-2001《电测与电能计量装置设计技术规范》

《计算站站点技术条件》

GB/.3《IC卡预付费售电系统第三部分：预付费电表》

关于作者：

涂志燕，女，本科，主要研究方向为智能电网供配电
