浅谈单位能耗重点能耗在线监测系统在湖南三立集团——安科瑞谷城的应用

2022-08-16

摘要：根据《重点节能和节能减排措施》（国家发展改革委等七部委令2018年第15号），《推进和建设互联网《重点用能单位能耗监测系统》（发改环资[2017]1711号）和《关于加快建设重点用能单位能耗在线监测系统的通知》（发改委）改办环字[2019]424号），湖南省发展改革委、省市场监督管理总局研究制定了湖南省系统推广建设规划，旨在基本实现“百”准入到2020年底实现“千家”重点用能单位，到2021年底实现“万家”重点用能单位。 5010重点能耗单位能耗在线监测系统有助于实现重点能耗单位终端系统的建设。

关键词：重点耗能单位；在线监控；百万；

0.简介

根据国家发展改革委、国家质量监督检验检疫总局关于印发《能耗在线监测系统推广建设工作方案》的要求重点用能单位（发高环字[2017]1711号）、物联网、云计算等技术支持，大力推进重点用能单位能耗在线监测系统建设加快完善重点用能单位能源计量体系，提高能源管理精细化水平，将互联网与节能工作相结合，提高节能宏观调控能力。 ，推动完成能源消费总量和强度“双控”目标任务。

2019年4月4日，根据《国家发展改革委办公厅办公厅、国家市场监督管理总局办公厅关于加快建设能耗在线监测系统的通知》重点用能单位制度》（国家发改委发改办环资[2019]424号），加快建设重点用能单位能耗在线监测系统，要求发展改革各省、自治区、直辖市市场监管局（厅、委），有关区域工信委（厅）、能源局，落实目标责任，加快制度建设，有效提升数据质量，加强监督监督，强化产品质量olicy 保证。

1.项目概述

是中国西部地区集有色金属采选冶为一体的综合性股份制民营企业。公司地处湘黔重庆交界处，地处花园县。是以有色金属冶炼为主的大型股份制民营企业。

本项目为重点用能单位在线监测上传项目。终端系统涵盖一次和二次能源消耗的测量。电、水由现场仪表自动采集；到省重点能耗单位能耗在线监测系统平台。

2.企业能源状况分析

生产能源主要为电、煤、柴油等，耗能工质为水。其中，电、煤、柴油和水都是从外部采购的。水由自来水公司提供，提供厂区的自来水和提取河水供生产、办公或生活使用。

企业采购的电力用于各分公司的动力、电解、物料输送等用电设备，车间辅助电源、照明等；使用煤炭；柴油主要用于沸腾炉的焙烧和点火以及辅助生产系统中的叉车运输和叉车运输动力；蒸汽自产自用，主要用于电解锌生产系统的液体制备和电解过程；水主要用于各分支机构的生产用水及其他办公用水和生活用水。

(1）潮流

企业供电主要由厂区110kV变电站提供的1路10kV电源供电。电锌厂、硫酸厂、综合回收厂、铸造车间取电自公司110kV变电所，碱电解及生活、办公用电取自县电力公司10kV线路，具体如下：

(2）柴油流量

企业柴油主要用于工厂的沸腾炉点火和运输车辆。

(3）煤流

企业用煤主要用于电锌厂余热锅炉冬季供汽不足和食堂生活用煤时的锅炉补汽。

(4）水的方向

企业自来水主要用于硫酸厂生产、电解车间冷却、软水站及生活办公用水，具体如下：

分析结果：

根据能源在线监测要求和企业现场情况，纳入监测的数据和方法如下：

电、水的一次、二次计量由现场仪表自动采集；煤、柴油的一次、二次计量人工上报，确认数据上传到省重点能耗单位能耗在线监测系统平台。

对于覆盖一级和二级电能计量的终端系统，对能耗数据的实时采集、监控和传输的要求，目前存在的主要问题：

(1）目前三里厂只有一个主水表具有数据自动采集功能，其余水表为机械表，需更换。正在安排仪表。

(2）县供电总表2路485通讯接口已使用，需配合新附件满足自动采集要求。

(3）监测采集点比较分散，需要就近接入220V电源。

3.组网方案

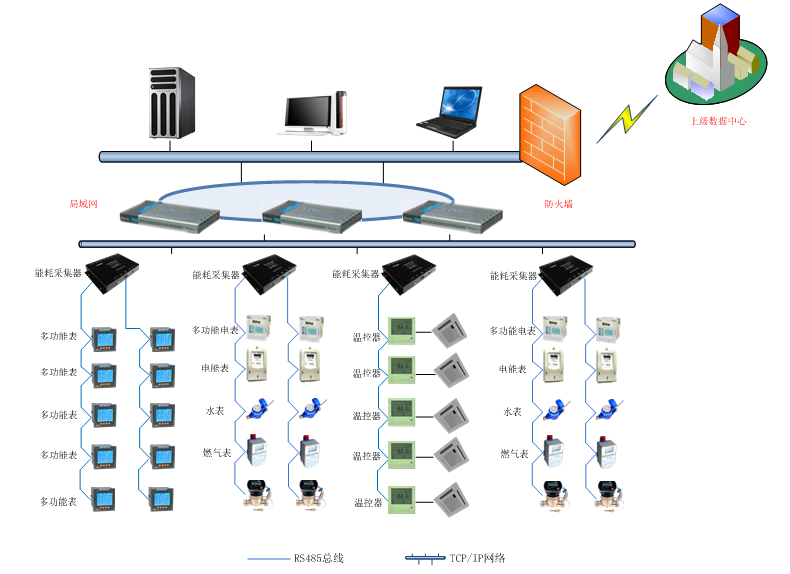

重点能耗单位能耗在线监测系统在结构上一般可以分为三层。

采集层：采集层主要通过现场安装电表、水表等电能表来测量各厂区的能耗。所有仪表均采用带通讯接口的智能远传仪表。仪器可以通过协议使用RS485现场总线进行组网和数据传输。

传输层：传输层主要是通过使用我们的ANet系列智能网关。智能网关的主要功能是通过RS485总线和各种通信协议采集电表数据，并通过网关的协议转换功能将数据传递给运维人员。该协议被传输到网守。网关的主要功能特点支持协议转换、数据加密传输、支持断点续传。

平台管理层：平台管理层主要在网守主机中部署不同的服务。平台管理层提供一系列服务，满足数据处理、在线监控、实时上传等需求。

4.平台功能介绍

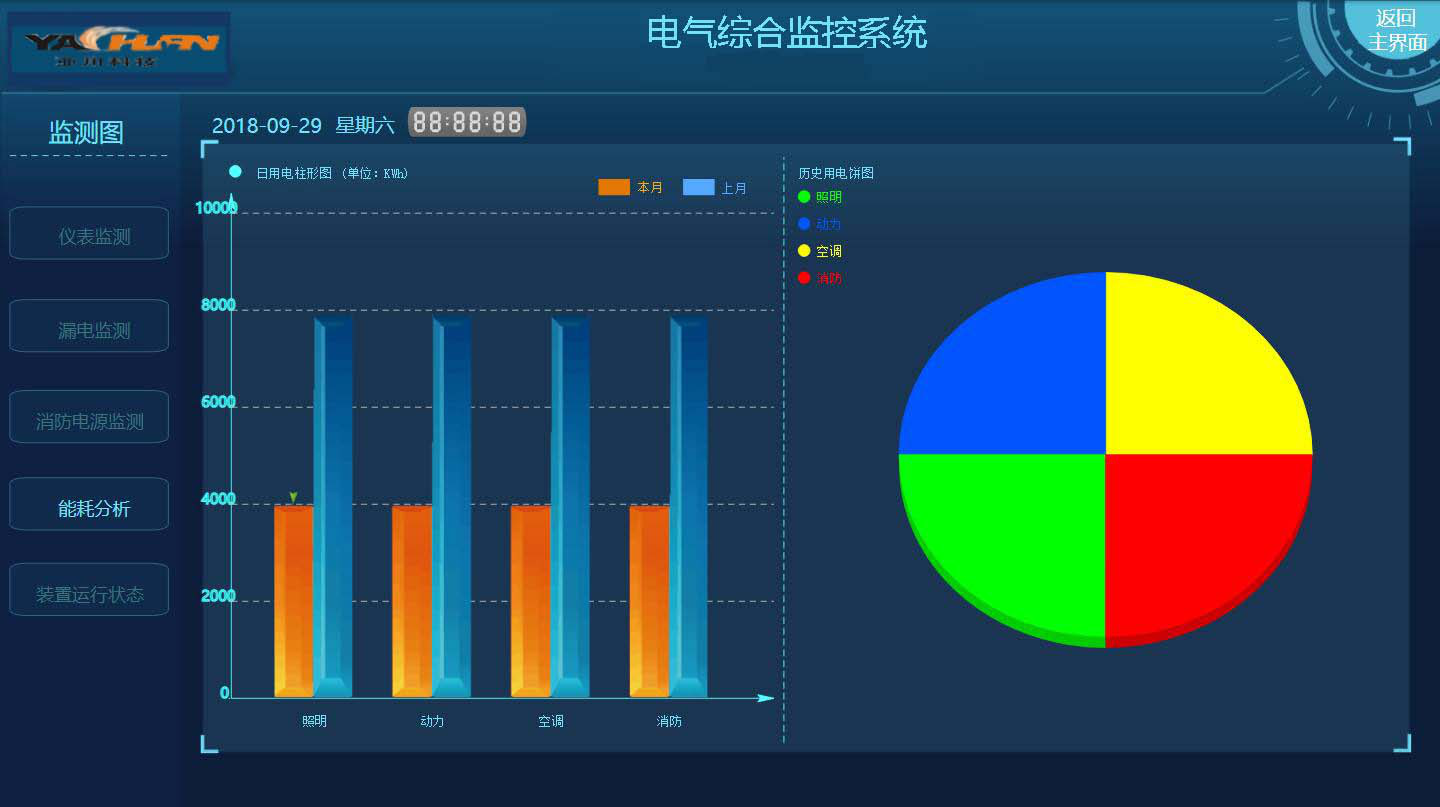

(1）全站看板：全厂看板页面简要展示企业基本信息；全厂能耗显示日、月、年能耗折算成吨标煤，以及饼状图显示企业不同能源的消耗比例；能源消耗趋势显示同一类别能源消耗的每日能源消耗趋势；上传信息显示重点能耗单位的上传情况。

(2）参数查询页面可以根据时间查询不同测量仪器的功率、电流、电压等参数。

(3）平台可以根据采集的能耗和输入的产品输出计算产品的单耗。

（4）实时在线监控全厂配电情况（电压、电流、功率、电能）

(5）记录数据上传日志

5.推荐装备

5.1 个设备

在线能耗监测终端设备放置在重点用能单位，实现数据访问、安全隔离、数据处理、存储上传、运维管理等功能。 ，确保生产网络的安全，信息安全防护应符合相关标准和企业自身的需要。结构如下

5.2端设备硬件参数

v 低功耗处理器的单主板；

v 单板内存大小4G；

v硬盘：128G固态硬盘

v 独立双主机“2+1”架构非IP物理隔离；

v 带VGA接口，可外接显示器，方便现场维护操作；

v 双冗余开关电源，互为备份，支持热插拔，保证终端设备的可靠性，并具有断电声光报警功能；

v 8个RS485串口；

v 6 千兆以太网；

v 4个USB接口，可用于CA证书接口；

5.3产品认证安全

产品通过了公安部计算机信息系统安全产品质量监督检验中心的网络隔离测试认证，获得了计算机信息系统安全专用销售许可证和电磁兼容证书。

网络隔离检测认证

电磁兼容许可证

5.4 ANet 能源网关

ANet系列能源网关可以集中采集分散在企业中的能源计量仪表能耗监测系统项目管理，上传到终端设备，满足水、电、气、油、水、电、气、油等多种形式的需求。能耗计量及冷量、热量等分项数据采集需求，配合易用的数据配置软件工具，可快速配置所需采集数据及上传数据中心等参数信息。

相关报告和证书

GB/T 17626.2-2018《电磁兼容试验和测量技术的静电放电抗扰度试验》4级。

GB/T 17626.6-2017《电磁兼容测试与测量技术射频电磁场辐射抗扰度实验》3级。

GB/T 17626.4-2018《电磁兼容测试和测量技术的电快速瞬变抗扰度试验》4级。

GB/T 17626.5-2019《电磁兼容测试与测量技术浪涌（冲击）抗扰度测试》4级。

GB 9254-2016《信息技术设备无线电干扰限值及测量方法》合格。

6 结论

自国家出台重点能耗单位能耗在线监测政策以来，我公司反应热烈。本文介绍Acrel-5010重点能耗单位能耗在线监测系统在湖南三立集团的应用。企业能耗在线监测与数据上传。同时，系统实现对采集数据、能耗趋势、能耗报警、各种数据报表分析曲线、图形等的分析，便于数据分析、研究和挖掘节能潜力。返回搜狐，查看更多
