单位关键能源能耗在线监测平台建设
2022-09-03
摘要：能耗在线监测系统是“互联网+节能”的深度融合，是新时代节能工作的创新手段，对实现工业绿色发展具有重要意义。结合能耗在线监测系统建设实际，总结福建省推进重点用能单位能耗在线监测系统建设面临的困难，提出进一步推进用能建设的建议。在线监控系统。
关键词：能耗；在线监控；重点耗能单位
0 简介
2017年9月，国家发展改革委、质检总局印发《重点用能单位能耗在线监测系统推广建设工作方案》，要求以物联网、云计算等技术为支撑，采用“国家平台+省级平台+重点用能单位接入终端系统”的框架，大力推进能源消费在线监测系统建设重点用能单位 [1]. 能耗在线监测系统通过接入终端系统实时采集重点用能单位的煤、电、气、油等能源消耗数据，并上传至省级或国家级在线监测平台，是重点用能单位挖掘自身节能潜力的新途径。证明节能管理的信息化和精细化水平，是政府及时获取有效数据，提高节能宏观分析效果和控制能力的新途径。
福建省于2018年4月启动能耗在线监测系统建设，先后印发了《福建省重点能耗单位能耗在线监测系统建设工作方案》和《福建省重点能耗单位能耗在线监测系统建设工作方案》。监测系统《建设实施方案》、《企业端系统建设技术方案（模板）》等相关文件，针对年综合能耗5000吨标准煤以上的重点用能单位，采用政府目标，企业主体建设、技术机构 通过建立联席会议制度、事后监督机制、定期通报反馈制度、目标责任考核制度，推进能源消耗在线监测体系建设。一年多的推广，近500个关键能源-c入驻单位已完成终端系统建设。笔者对福建省推进能耗在线监测系统建设过程中出现的问题进行总结分析，提出促进能耗在线监测系统建设有序开展的建议。
1推进能耗在线监测系统建设的难点
1.1法律制度不完善
自1990年代后期以来，我国陆续颁布了一系列节能方面的法律法规，但现行法律法规对能耗在线监测系统的建设主体、责任和执法主体都有较为粗略的规定，并没有具体的实现规则。第三方技术服务机构监管、资金使用、争议解决等方面存在差距。福建省现行的节能法规与相关部门法规中的部分能耗在线监测规定也存在不一致。例如，2018年修订的《重点用能单位节能管理办法》规定，“重点用能单位未按规定开展建设和监测工作的，由节能环保部门书面责令。工作部门限期整改”，2018年对部分规定进行了修改。 《福建省节能条例》规定，“重点用能单位未按规定开展能源计量数据在线采集和实时监测的，由当地人民政府质量技术监督部门责令实施县级以上人员限期改正。”执法实体之间存在冲突。
1.2技术规范不完善
国家节能中心、中国计量科学研究院等单位起草的一系列技术规范，包括建设在线能源的总体框架、接口协议、硬件配置、终端设备技术、省级平台功能等。消费监控系统。随着制度建设的逐步推进，部分行业、部分环节技术规范体系不完善等问题日益凸显。例如，联网数据质量保证体系、终端系统验收等相关标准尚未发布；除火力发电、石油化工、钢铁三个行业有国家征收指南，水泥行业有地方征收指南外，其他行业的征收指南暂未发布。终端系统重点用能单位差异较大，现有监测方法和技术规范不能满足部分重点用能单位的实际需求。
1.3个重点用能单位责任心不强
重点用能单位是能耗在线监测终端系统建设的主体，但一些重点用能单位长期以来形成了传统粗放的生产经营模式，意识不强。节能减排力度弱。此外，监控数据的安全性、系统对自身生产的影响、政府对监控数据的使用等方面存在很大疑虑，建设积极性不强；部分重点用能单位的能源计量器具配置不到位，需要大量投资 只有更换资金、增加新计量器具才能为系统建设提供必要的技术支持，造成阻力企业；一些重点用能单位本着应接不暇的心态，把系统的建设和应用当成政府的事，对建设和跟进拥有充分的权力。运维工作移交第三方技术服务机构，方案编制、现场建设、数据应用、运维管理等参与不足，重点耗能管理人员参与不足单位对系统运行不熟悉，存在无人维护等问题。使系统无用。
1.4 各部门、各地区未达成共识
国家明确规定，能源消耗在线监测系统建设应加强资源整合，防止重复建设，避免数据重复采集，增加企业负担。但由于各部门的壁垒尚未消除，能耗监测信息和数据难以共享。受经济发展水平、引导水平、人员配备、技术水平等因素制约，各地区推进能耗在线监测系统建设在政策宣传、任务等方面也存在较大差异。完成和政策支持。此外，大部分地区无法独立完成技术方案审核，节能主管部门和市场监督管理部门在终端系统建设和计量仪器设备管理等方面的监督检查还没有形成合力。
1.5第三方技术服务机构质量参差不齐
随着能耗在线监测系统建设的快速扩张，部分机构无视市场规律，利用超低价、产能过剩的经营合同，帮助用能单位进行虚假/虚假申报数据。盲目竞争和恶性竞争市场份额。部分第三方技术服务机构缺乏行业自律，缺乏服务意识，对重点用能单位的现场调研不够，需求分析不理解，专业人才匮乏，对国家技术规范了解不足，修改不力技术按照审稿人的意见进行规划，未按照评价规划进行构建等机房能耗管理，导致采集数据质量存在很大隐患。但第三方技术服务机构多为中小资产轻资产企业，资金少、起点低、抗风险能力弱、人员流动性大、缺乏长效机制保障在线能耗监测系统长期稳定运行。运维服务难以保障。
2 安科瑞重点能耗单位能耗在线监测系统
2.1 标准和规范
《重点用能单位能耗在线监测系统推广建设工作方案》提出“统一标准、互联互通”的基本原则，完善系统架构、数据采集和数据采集等方面的标准规范体系。传输、数据应用，建立全国统一的技术标准监控体系，保障国家、省、用能单位等系统的数据互联互通。
《NHJC-01-2018重点能耗单位能耗在线监测系统-通用架构规范》
《NHJC-02-2018重点能耗单位能耗在线监测系统-基本信息及格式规范》
《NHJC-03-2018关键能耗单元能耗在线监测系统-系统平台接口协议规范》
《NHJC-04-2018关键能耗单元能耗在线监测系统-终端设备接口协议规范》
《NHJC-05-2018重点能耗单位能耗在线监测系统——省级平台机房及硬件配置规范》
《NHJC-06-2018重点能耗单元能耗在线监测系统-终端设备技术规范》
《NHJC-07-2018重点能耗单位能耗在线监测系统——能源品种采集规范》
《NHJC-08-2018重点能耗单位能耗在线监测系统-系统安全规范》
《NHJC-09-2018重点能耗单位能耗在线监测系统-省级平台功能规范》
《GB/-2008工业企业能源管理指南》
《GB/-2012能源管理体系要求》
《GB/T2598-2008综合能耗计算通则》
《GB/T3484-2009企业能源平衡通则》
《GB/-2020单位能耗在线监测技术要求》

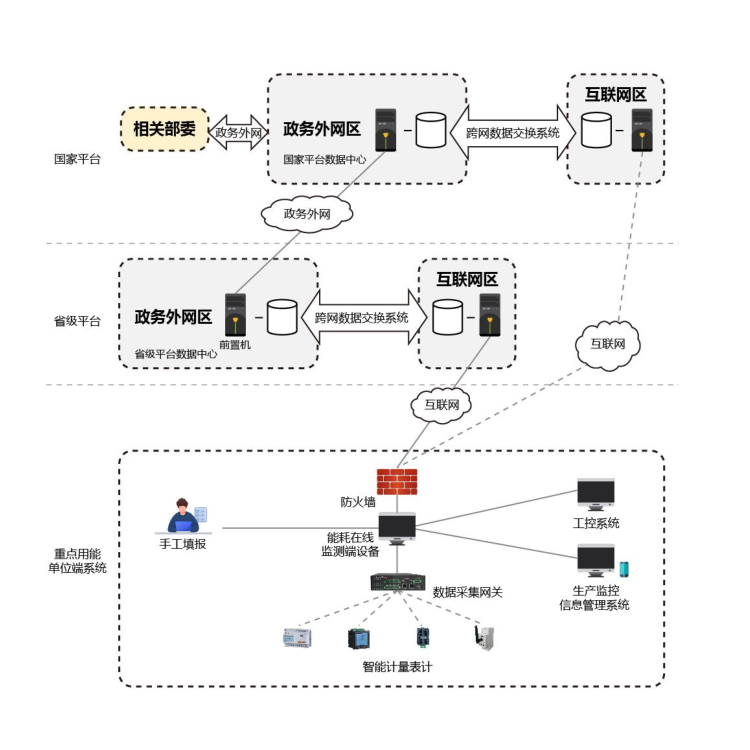

2.2 整体结构
三平台+终端设备：重点用能单位能耗在线监测系统采用“国家平台+省级平台+重点用能单位终端系统”的结构，供各部委使用、节能部门、质监部门、重点用能单位等用户提供不同层次的服务。
国家平台：国家平台是指在国家节能部门设立的国家数据中心，用于接收、存储、汇总和分析全国重点用能单位的能源相关数据，并为国家重点用能单位的能源相关数据提供应用服务。政府有关部门、用能单位和公众。 ，也称为“国家数据中心”。
省级平台：省级平台部署在省（自治区、直辖市）有关部门，接收、存储、汇总、分析本地区重点用能单位能耗在线监测数据，并提供当地政府有关部门和用能单位。应用服务，又称“省级数据中心”。
端系统：指重点用能单位的接入端系统，是对企业能源转换、输配、利用和回收进行动态监控和管理的信息系统。
终端设备：放置在重点用能单位的设备，用于收集、分析、汇总单位能耗能耗数据，并将数据上传到系统平台。
2.三端系统结构
根据《重点用能单位能耗在线监测系统推广建设工作方案》要求，重点用能单位接入终端系统部署在重点用能单位内部，由重点耗能单位负责建设。
主要功能：
通过计量仪表、工控系统等采集汇总单位能耗数据，并将数据上传省级平台或直接上传至国家级平台；重点用能单位接入端系统必须通过闸门、防火墙、隔离等安全措施，确保内部系统安全和数据安全；必须具备远程维护维护、一端多传、接收国家和省级平台推送信息、用能单位能源管理等功能。
安科瑞可为企业接入系统提供完整的解决方案：
2.4 台设备

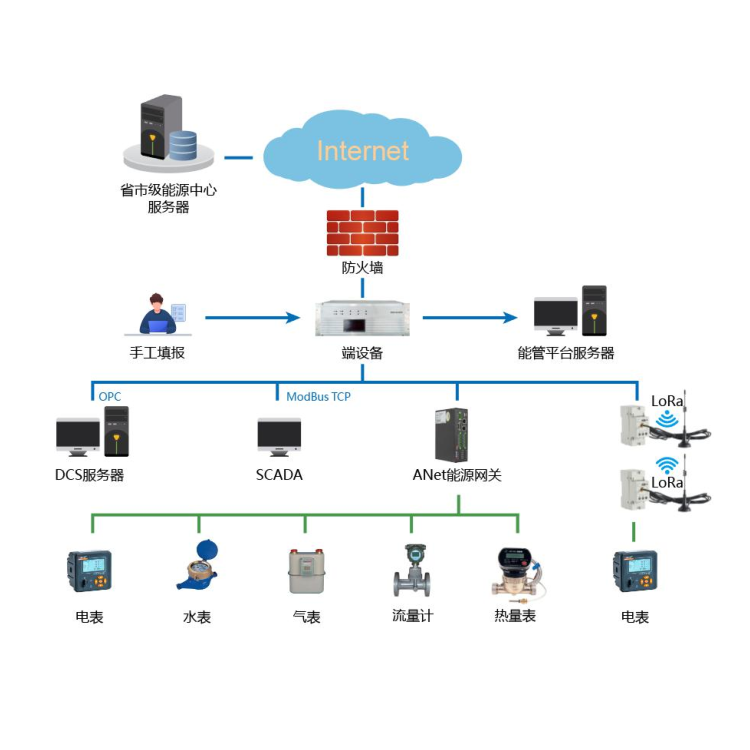

企业接入终端系统需要从生产过程控制系统中采集能耗相关数据。考虑到企业生产网络和办公网络（互联网）互不通信的实际情况，企业接入终端系统将配备2+1架构的物理隔离设备——在线能耗监测终端设备，实现生产网络与办公网络的物理连接，保证从生产网络（内网）获取的能耗数据在数据传输过程中单向传输。 、隔离加密、文件传输安全传输到办公网络（外网），再通过外网主机端的CA数字认证证书进行身份认证识别后上传到省（市）平台。结构如图：
2.4.1-端设备硬件参数
(1)单主板低功耗处理器；
(2)单板内存大小4G；
(3)硬盘：64G SSD；
(4)独立双主机“2+1”架构非IP物理隔离；
(5)带VGA接口，可外接显示器，方便现场维护操作；
(6)双冗余开关电源，相互备份，支持热插拔，保证终端设备的可靠性，并具有断电声光报警功能；
(7)8个RS485串口；
(8)4 千兆以太网；
(9)4个USB接口，可用于CA证书接口；

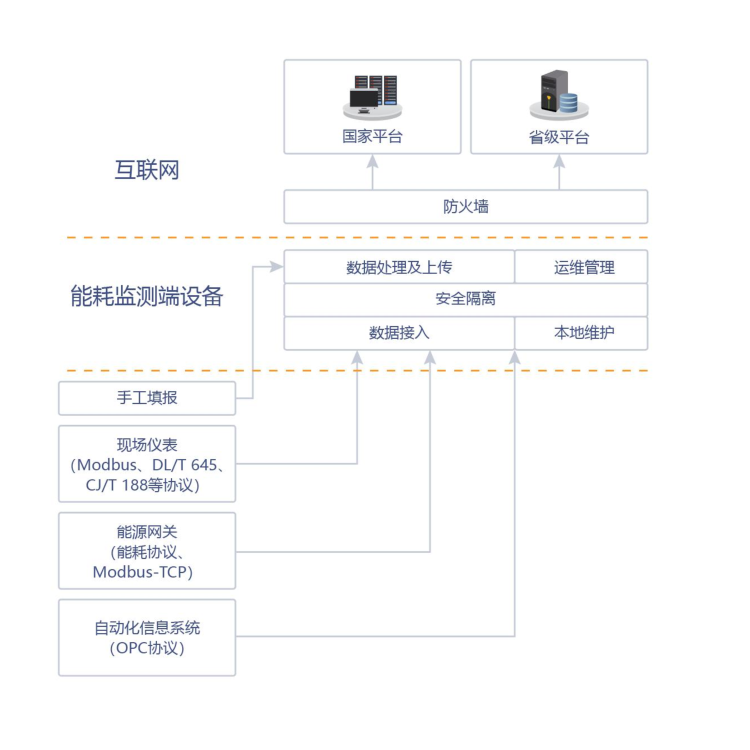

2.4.2-终端设备软件功能
(1)支持通过（GB/）、DL/T645、CJ/T188等协议从现场仪器采集所需的实时能耗数据，并汇总生成报告能耗数据；
(2)支持从能源网关、DTU、SCADA通过TCP(GB/)、能源消耗协议等实时上传能源消耗数据，汇总生成能源消耗数据上报；
(3)支持通过OPC协议采集自动化信息系统所需的实时能耗数据，汇总生成能耗数据上报；
(4)支持人工数据上报：对于不具备在线采集条件的数据，提供人工数据上传；
(5)具备基础数据处理和本地存储功能，本地历史数据可存储6个月以上；
(6)可根据项目情况录入企业基本信息、企业生产层结构、计量器具档案信息、终端设备信息、数据采集项信息等各类基础信息；
(7)按照《NHJC-04-2018关键能耗单位能耗在线监测系统技术规范-终端设备接口协议规范》要求上传数据至国家或省级平台；
(8)支持断线缓存，保证数据连续性；
(9)终端设备平台方便用户使用和配置；
(10)支持手动补录和远程升级；
(11)能源数据采集；
(12)数据上传日志。
3进一步推进能耗在线监测系统建设的建议
3.1 加快能源消耗在线监测立法
由于法律法规体系不完善，各部门权责不明确，实际工作缺乏明确的法律依据，严重影响了能耗在线监测系统的数据质量。一方面，迫切需要出台切实可行的法律法规，明确各方的权利和责任，规范工作程序，完善奖惩制度，建立考核评价制度，从而为在线能耗监测系统的建设奠定了坚实的基础。另一方面，随着我国节能工作的不断深入，相应的法律法规也亟待与时俱进的修订和调整。对于较早的法律，应尽快进行修订，以与其他层次的法律法规保持一致。协调。
3.2完善能耗在线监测系统技术规范
以节能降耗为目的的重点用能单位能耗在线监测系统，旨在准确、完整、及时地反映区域和重点用能单位的能源消耗状况和变化趋势。单位，以节能减排为目标的综合技术行为管理决策服务，覆盖各类工业企业。尽快建立覆盖大部分行业和流程的统一技术规范体系，是实现体系建设质量管理的重要前提，是保证监测结果准确性、可靠性和权威性的重要手段。可委托技术支持机构通过政府采购服务等方式，通过项目使用、作业指导书等方式，解决建设标准不达标问题，组织团队赴重点耗能个别技术难点的单位，为他们提供具体的解决方案。
3.3 鼓励和引导重点用能单位调动积极性
加大相关法规、政策、标准和典型案例的宣传力度，从需求端推动重点用能单位建设系统，使重点用能单位充分认识到建设在线用能监测系统可以有效帮助企业节能降耗协同增效。各地节能主管部门可将能源消耗在线监测系统建设与节能基金申请、节能项目审核、能源使用权交易等节能管理工作相结合，根据自身特点制定不同类型的奖惩措施。当地产业结构和重点用能单位的实际情况。政策调动重点用能单位的积极性和主动性。将节能监测、节能诊断、节能技术推广融入节能在线监测平台建设，用好监测数据，着力分析挖掘行业企业节能潜力，帮助企业制定合理的能源消耗计划，增强企业获得感。完善能耗在线监测系统的认可/认可。
3.4加强能力建设，形成合力
加强组织指导。除节能部门、市场监管部门、节能与计量系统技术机构外，联席会议工作组应包括相关供能单位，积极推进系统及能源管控中心和电力需求侧管理平台数据集成。提高政府使用监测数据的能力，利用应用推动系统长期运行。定期对终端系统建设质量和计量器具配置情况进行监督检查，帮助和指导重点用能单位改进系统建设。业务方面，充分发挥省市节能计量系统技术机构力量，加大能耗在线监测系统建设技术规范和标准培训，建立交流学习体系，共同分析解决能源消耗在线监测系统建设中遇到的问题。 完善重点用能单位的制度设置，配备相应的兼职系统管理人员，加强标准执行力度，真正担负起用能在线监测系统建设和应用的重任。
3.5严格规范第三方技术服务机构的行为
政府部门要逐步建立常态化监督管理机制，完善第三方技术服务机构管理、服务质量评价、信息公开等制度，对欺诈/诈骗等严重违反诚信和职业道德的行为进行处理。假冒、恶性竞争等严惩。完善政策支持体系，在技术创新、税收政策、行业管理、技术培训等方面为第三方技术服务机构提供政策支持和资金支持，提升第三方技术服务机构综合实力，更好地帮助重点用能单位提高节能管理水平也促进了全省节能服务业做大做强。加强行业自律管理，充分发挥行业协会作用，制定并实施行业自律公约，落实行业内评价、监督维权等机制，规范行业从业人员行为，促进行业自律。节能服务业健康发展。
【参考文献】
[1] 国家发展改革委、国家质量监督检验检疫总局。重点用能单位能耗在线监测系统推广建设工作方案[Z]. 2017.
[2]瑞方新。关于推进福建省重点用能单位在线监测系统建设的思考[J].化学工程与装备, 2020(03):175-176.
[3]安科瑞企业微电网设计与应用手册.2020.06版
