背景和必要性
根据《用能单位节能管理办法》，用能单位是指：（一)年综合能耗1万吨标准煤及以上；（二)@ > 相关 省、自治区、直辖市的部门或部门认定的年综合能耗5000吨标准煤及以上10000吨标准煤以下的用能单位管理节能工作。
全国约有17000个用能单位，能源消耗量占全国能源消耗总量的60%。它们是节能工作的对象。做好这些企业的节能管理工作，是“十三五”期间实现单位GDP节能的关键。是能源消费比2015年下降15%，能源消费总量控制在50亿吨标准煤以内的重要支撑和支撑。
根据《用能单位节能管理办法》第四章（法律责任）第三十一条的规定，用能单位未开展能耗在线监测建设的系统和能源消耗在线监测按要求，节能管理部门应当书面责令限期整改；逾期不整改或者不符合整改要求的，由节能主管部门处一万元以上三万元以下罚款。
可以管理平台功能
除了满足所需的数据上传要求，我司还可以帮助企业搭建能源管理平台，通过该平台实现企业能耗的精细化管理，进一步挖掘潜在的节能空间和转型机会，进而实现节能降耗，提质增效。
能耗统计
全厂看板
全厂看板页面汇总了企业基本信息、日/月/年吨标煤能耗、各能耗类别日能耗趋势、数据上传记录等信息；
能量流图
能源流程图更直观地以图形方式展示企业能源消耗的构成，快速定位能源消耗占比高的能源类别；
全厂能耗统计
全厂一次能源、二次能源、耗能工质消耗量按日、月、年统计，各种能源按换算系数换算为吨标煤能耗；
过程能耗统计
按日、月、年统计企业各生产过程的能耗，并按换算系数换算成吨标煤能耗；
产品单耗统计
企业各产品的能耗按日、月、年计算能耗管理整改，并结合产出数据计算出产品的单耗；
耗能设备能耗统计
企业用能设备日、月、年能耗统计，按换算系数换算成吨标煤能耗；
计量器具的数据采集与能耗统计
远程采集电表、水表、流量计等计量仪表数据，按日、月、年统计能耗数据；
手工填写
对于一些计量仪器无法远程采集的能源（如煤炭、石油等），提供手动填写能耗数据的功能；
能量分析
趋势分析
以条形图的形式直观展示能源类别、流程、耗能设备的日、月、年能耗趋势；
对比分析
对耗能设备的能源种类、工艺、能耗进行完整的同比和环比分析；
能源效率基准测试
将企业的实际能效与国家或行业标准进行对比，使企业能够立即直观地了解机组的能耗是否合理；
能耗警告
当能耗超过同期历史数据、预设单位时间消耗值、国家标准等，系统会自动提醒；
电能计量审查
提供能源审计功能，方便用户查看每月的能源消耗和能源消耗数据的质量；
能量平衡网络
展示能源消耗单位从采购与储存、加工与转换、运输与配送、终端配送的能源消耗情况；

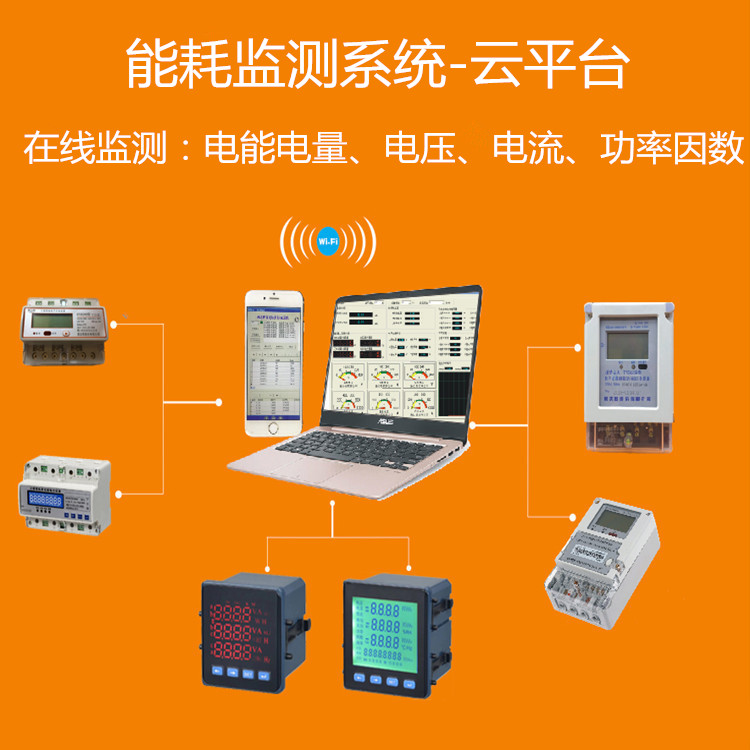

能源监控
分销监控
实时在线监控全厂配电（电压、电流、功率、电能）；
自来水管网示意图
全厂水管网实时在线监测（流量、流量）；
基本信息配置
耗能设备信息
耗能设备信息页面可以配置设备所在的生产工艺和工艺单元，可以选择所属的类别；以及设备安装位置、设备部门、设备运行状况、设备制造商等一些基本信息。
能量单元过程信息
生产过程是产品在整个生产过程中的加工顺序。耗能单元生产工艺信息页面可配置生产工艺编号（工艺编号长度为两位）、生产工艺名称等。
典型硬件介绍
能耗在线监测终端设备
设备硬件参数：
单主板采用低功耗处理器；
单块主板内存大小为4G；
硬盘：256G 固态硬盘
双主机“2+1”架构的非IP物理隔离；
带有VGA接口，可外接显示器，方便现场维护操作；
双冗余开关电源，互为备份，支持热插拔，保证终端设备的可靠性，并具有断电声光报警功能；
8个RS485串口；
4 路千兆以太网；
4 个用于 CA 证书端口的 USB 端口

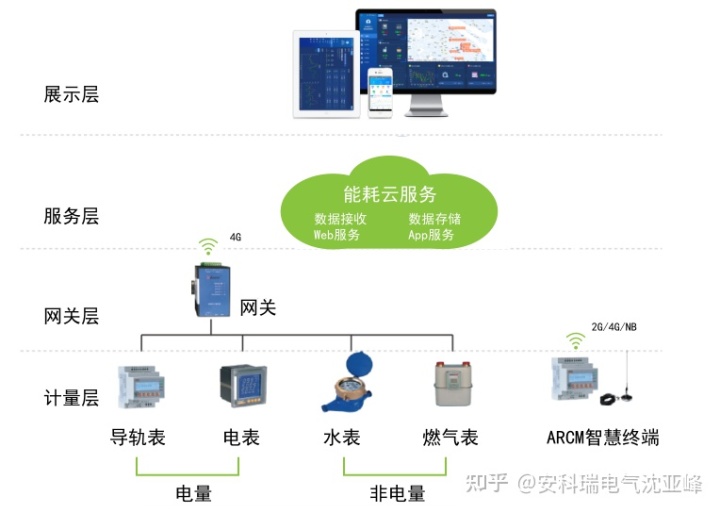

ANet系列能源网关
ANet系列边缘计算网关是一款基于嵌入式平台的工业级通信管理机，具有2/4/8个隔离串口，1/2个以太网口，集成Lora通信接口，支持4G网络通信。具有强大的EMC防护能力，可在强电磁环境下稳定运行。设备支持DL/T 645、、CJ/T188等工业及电力行业通信协议，满足企业能源管理系统对水、电、气、冷等多种能源形式的数据采集需求和热量。
支持多种仪器仪表协会：支持DL/T 6 4 5、GB/-200()、CJ/T188-2004等；
TCP实时数据转发；
数据AES加密；
断点续传；
数据存储；
远程配置和维护。
多功能功率计
仪器按照IEC标准设计，具有全功率测量、功率统计、电能质量分析和网络通信等功能。主要用于供电质量和电源管理的综合监测诊断。该系列仪器采用模块化设计。当客户需要增加开关量输入输出、模拟量输入输出、SD卡录像、以太网通讯时，只需在背面插入相应的模块即可。精度0.5S级。

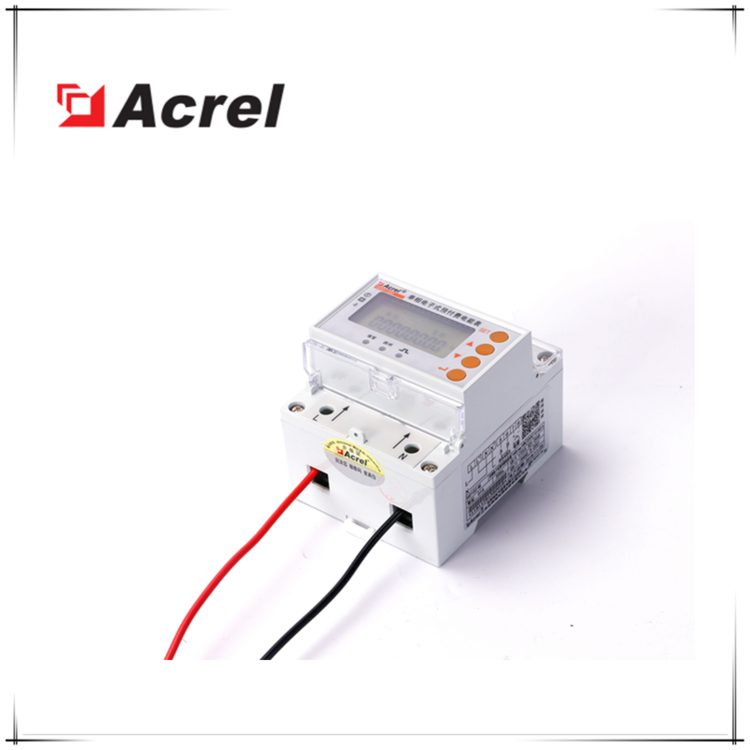

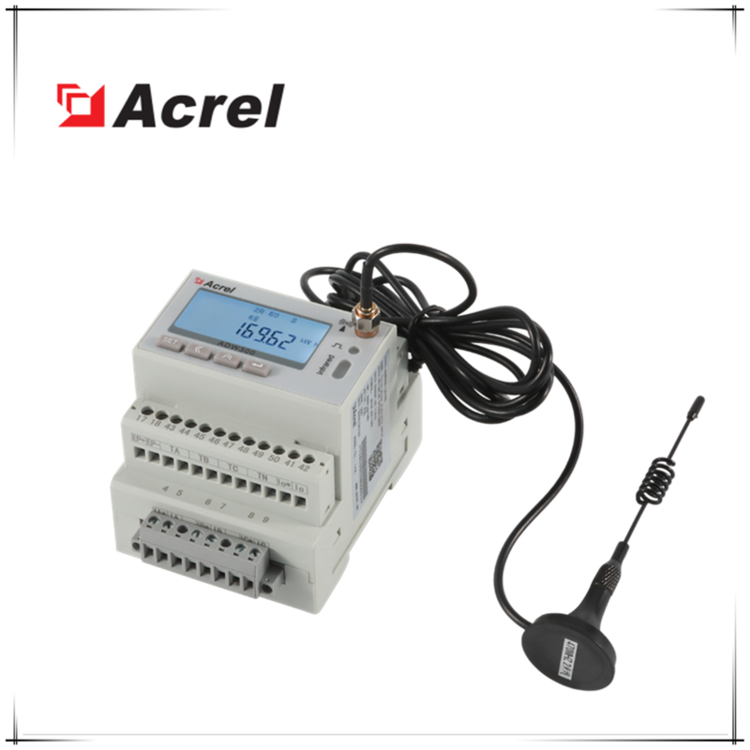

轨道式电能表
三种电气参数U、I、P、Q、S、PF、F测量，分相正向有功电能统计，正反向有功电能总统计，正反向无功电能总统计；红外线通讯；电流规格：3×1(6)A经变压器接，3×10(80)A直联，有功电能精度0.5S级，无功电能精度2级；
基本信息配置
公司基本信息
企业基本信息页面主要包括统一社会信用代码、企业名称、单位类型、行业代码、行政区划代码等；用于维护企业的基本信息。
能耗单位基本信息
能源用户的基本信息设置主要包括能源管理体系、企业认证信息、联系方式等；根据不同的地方标准，还可能有管理人员信息、产品结构信息、户数信息、非能源产品信息、项目信息等。负责人信息、计量人员信息、节能项目信息、等等
测量仪器信息
测量仪器是单独或与辅助设备一起使用的测量仪器。您可以手动填写测量仪器的名称、测量仪器类型的选择、测量仪器的等级、仪器编号、能量类型等相关信息。
能源单元过程信息
生产过程是产品在整个生产过程中的加工顺序。耗能单元生产工艺信息页面可配置生产工艺编号（工艺编号长度为两位）、生产工艺名称等。
耗能设备信息
耗能设备信息页面可以配置设备所在的生产工艺和工艺单元，可以选择所属的类别；以及设备安装位置、设备部门、设备运行状况、设备制造商等一些基本信息。
二)0@>
ANet系列能源网关
ANet系列能源网关可以集中采集分散在企业中的能源计量仪表，上传到终端设备，满足水、电、气、油、水、电、气、油等多种形式的需求。能耗计量及冷量、热量等分项数据采集需求，配合易用的数据配置软件工具，可快速配置所需采集数据并上传数据中心等参数信息。
(二)1@>能源网关硬件参数
(二)2@>软件功能
支持多种仪器协议：支持DL/T645、GB/T 19582-200()、CJ/T 188-2004等；
TCP 实时数据转发；
分项测量 Xml 数据消息定期上传；
数据AES加密；
断点续传；
数据存储；
远程配置和维护；
(二)3@>相关报告和证书
GB/T 1762二)4@>2-2018《电磁兼容试验和测量技术的静电放电抗扰度试验》4级。
GB/T 1762二)4@>6-2017《电磁兼容测试与测量技术射频电磁场辐射抗扰度实验》3级。
GB/T 1762二)4@>4-2018《电磁兼容测试与测量技术的电快速瞬变抗扰度试验》4级。
GB/T 1762二)4@>5-2019《电磁兼容测试与测量技术浪涌（冲击）抗扰度测试》4级。
GB 9254-2016《信息技术设备无线电干扰限值及测量方法》合格。
设计基础
GB-T 15587-2008《工业企业能源管理导则》
《企业合理用电评价技术指南》
《企业节能规划总则》
《企业能源审计技术通则-GB》
-2009《能源管理体系要求》
GB-50052-2009《供配电系统设计规范》
u 电能计量设备的国家和行业标准
DL/T 645-1997 多功能电能表通信协议
DL/T 645-2007 多功能电能表通信协议
CJ/T 188-2004 家用计量器具数据传输技术条件
GB/T 19582-2008 基于协议的工业自动化网络规范
