随着科学、技术和经济的发展，数据已成为社会的重要资源。数据中心3D可视化机房在3D交互和VR技术的支持下取得了长足的进步。但是，在大数据时代，数据中心3D可视化机房必须进一步加强管理，以保证其功能的充分发挥。数据中心不仅包括计算机系统和相应的设备，还包括数据通信连接和环境控制、监控设备和安全设备的集合。数据中心3D可视化机房管理系统通过其虚拟仿真技术，可以将环境3D可视化。

本文介绍通过HT构建完整的3D数据中心可视化系统。除了传统的数据中心监控可视化功能外，还加入了具有图普特色的设计元素，并将中国水墨融入到平时枯燥的运维监控系统中，为枯燥的场景增添了独特的韵律和韵律。齐云。

显示结果

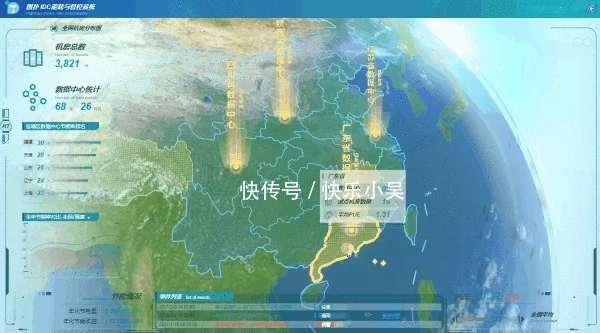

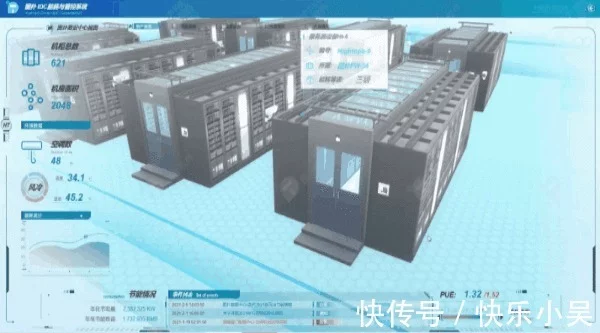

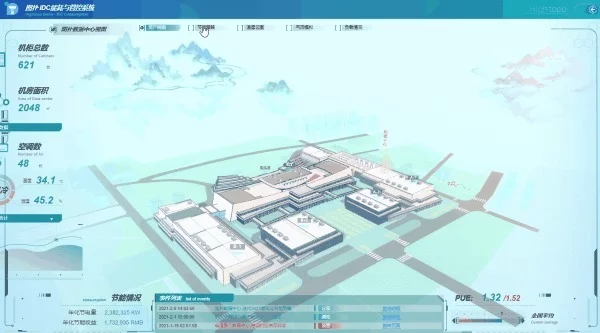

通过点击相应区域，您可以逐层下钻到数据中心的园区外部。整体场景采用轻量化建模、高精度建模和还原数据中心校园和建筑外观的方法，支持虚拟校园360度全方位观察。通过HT自身的交互，可以实现鼠标的旋转、平移、拉动。放大缩小操作还实现了触屏设备的单指旋转、两指缩放、三指平移操作，无需担心跨平台交互方式不同。

广告中和策略 -

×

电力监控可视化

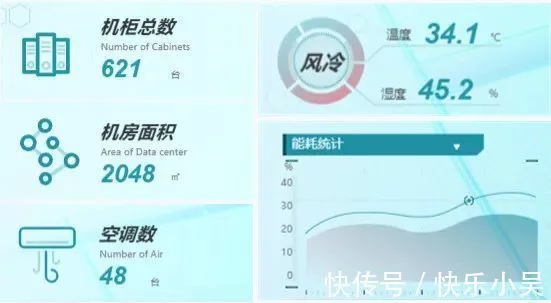

作为大型整体数据中心展示系统，IDC能耗与管控系统将更加关注宏观使用场景下的整体数据。通过连接区域内数据中心的数量、能耗、节能信息、同比节能等，可以帮助决策者最大程度的观察各种对象，打造数据智能决策- 决策者的制定平台。

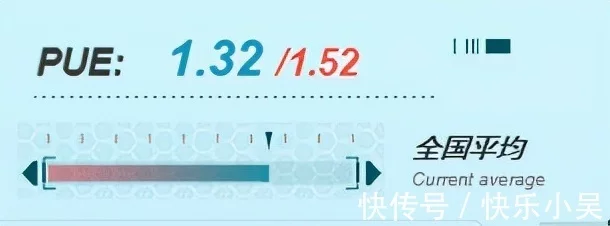

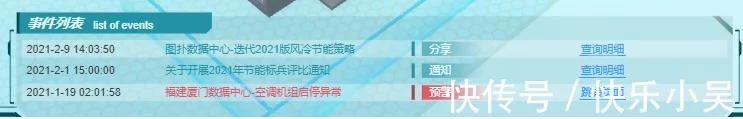

同时，作为监控系统，预警和报警必不可少。连接感知网络数据，通过事件列表实时展示后台推送的数据信息，实现对展示数据的实时感知，设置预警阈值实现数据监控预警，有效监控监控数据业务数据的运行情况。PUE（Power Usage）作为评估数据中心能源效率的指标，通过数据面板直观显示。

广告 Inker-专业好用的排版软件，可以导出PDF和电子书

×

资产可视化

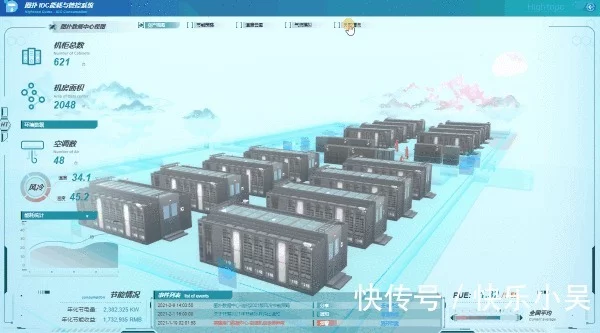

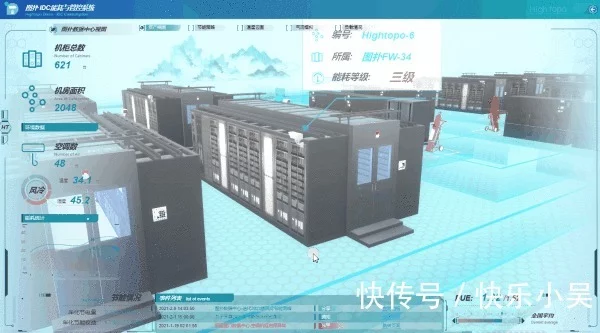

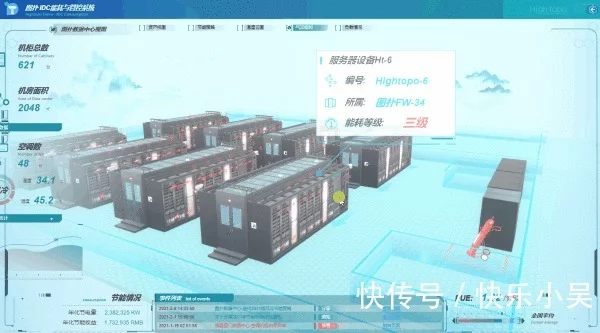

资产可视化模块将随着层次结构的进展查看不同向下钻取级别的资产状态。资产管理模块具有全生命周期管理功能。它通过后台数据接口实现自动装卸，无需人工操作，并利用接口数据保证显示内容的准确性，最终整合平台上的所有设施设备。通过3D视图查看关键信息机房能耗管理系统，如虚拟机、系统进程、磁盘空间使用情况等实时数据监控。可呈现资产信息，包括但不限于设备类型、型号、进货及上架日期、位置、维护保养等信息，并自动刷新设备现有位置信息。

广告范软数据可视化大屏工具，大屏数据可视化，炫酷效果

×

该模块支持场景中设备的模糊搜索和定位。相机自动移动到定位设备的当前位置。点击弹出相关设备信息，帮助运维管理人员快速找到需要的设备。满足不同类型资产的运维管理特点，保证资产信息完整、准确。

容量管理可视化

可视化不仅可以用图像描述肉眼看到的物体，还可以表达设备的信息状态。通过机位、U位、承重、耗电量等各种可视化图表，机房运维人员会对当前容量有更清晰的把握，比如设备当前的用电负荷机房、机柜剩余空间、机房各区域的承重情况、机房存储容量。容量情况可以直观表达，有效管理机房容量资源，使机房内各种资源的负载更加均衡。

容量可视化管理功能还支持通过空间搜索功能对已用空间和可用空间进行准确统计和展示。帮助人员快速为新设备找到合适的货架空间，并确定所需的空间。主要功能如下：

视觉相机：

透视当前数据中心环境，已使用席位数量和剩余席位数量。

可视化 U 位：

查看每个机柜的 U 槽使用情况。

可视化承重：

看每个机柜的承重能力。

可视化功耗：

查看每个机柜的总用电量，进而了解机房的能量分布情况。

结合监控可视化，与动态环境监控系统的PDU（Power Unit，配电单元）监控集成，机柜实时配电统计及设备PUE（Power Usage）显示房间实现。可以按楼层、房间、机柜等不同区域查看能耗，进行搜索统计。运维人员不再需要使用原始数据进行推理和建立心理形象，而是直接用感官快速了解情况。

管道可视化

管道可视化内容通常分为管网链接可视化、暖通管道可视化、电路可视化等管道类型的可视化展示。如果采用传统的人工建模方式，通常成本高，实施周期长，构建的可视化内容在场景中用处不大，可视化方向是监督业务数据，不是真正意义上的。管道布局。

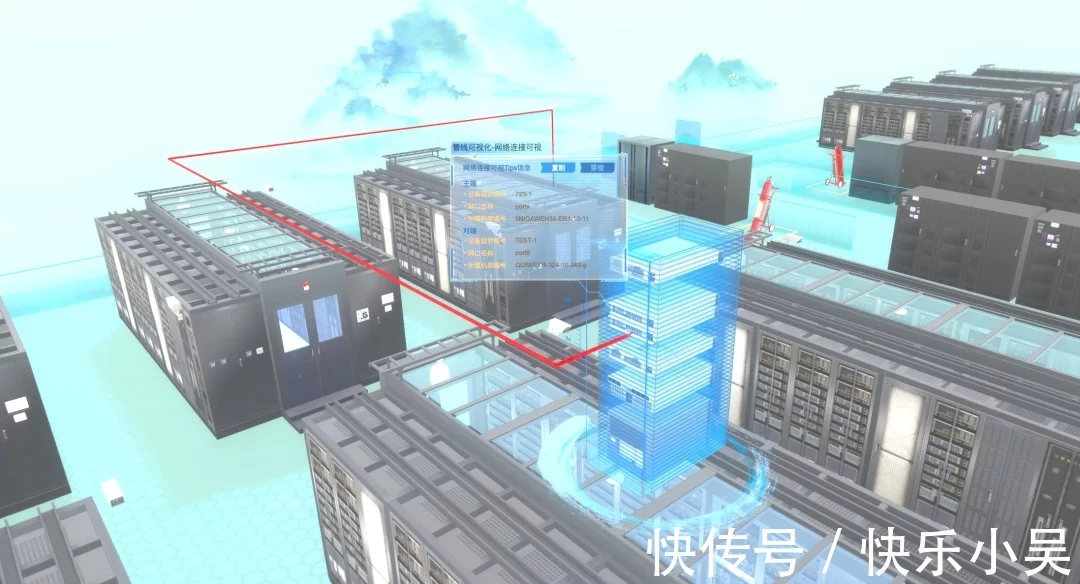

因此，HT引入了一种基于管道可视化的独特算法来生成设备之间连接的管道，包括网络接口、HVAC管道（水冷空调、水塔、冷水机、冷却泵、恒湿机）人工建模或数据生成），电气管线（变压器、配电箱、电池组、电池柜、电力监控通讯柜、开关柜、主控柜）等链路可视化功能。系统可将数据与网络线路、电气、暖通自控系统进行数据连接，通过算法自动排列和生成管线，并以可视化和动画的形式显示设备的运行状态和连接状态。所以，连接关系和链接方向可以进行运维。工作人员明白。

广告电脑打开安卓软件——选择迅雷安卓模拟器

×

动态环境监控可视化

3D空间展示了对整个数据中心动态环境资源的实时管理和监控（包括UPS状态、自动旁路、空调等），以及状态查询、参数监控等智能监控功能，以及设备资源的预警和告警。以压缩机、冷凝器、各回路参数（电压、电流、功率因数）等设备为主要监控，监控设备开关状态及设备参数变化记录及报警处理。

(1) UPS监控

监控设备参数及状态，参数包括输入输出电压、电流、功率、电池电压、温度等；状态包括整流器、逆变器、电池、负载等部件的状态，显示和记录各参数的变化曲线，以及各种报警状态记录和报警处理。可实现机柜实时配电统计，可按不同区域（楼层、房间、机柜）查看和统计设备能耗。

(2) 3D热云图

通过对接数据中心的物联网设备（温湿度传感器），获取场景中的温度点信息，渲染出三维热云图效果。目前，很多数据中心都垂直安装了低、中、高垂直方向的传感器。传统的热云图是将渲染图像拟合到平坦的地板上。使用三维热云图可以带来更直观的视觉体验。快速定位每个机柜上的设备加热。

(3)气流感知模拟

根据温湿度传感器传来的数据，形成实时的气流分布图CFD（Fluid），可以清晰的看到机房内冷热空气的流动和分布情况。

(4) 节能监测

目前，降低制冷系统能耗是数据中心规划建设的基本准则，影响着数据中心建设的效益。采用可视化节能策略，利用系统提供的智能算法计算当前设备和环境温度，自动给出各制冷设备的最佳功率。优化数据中心空调气流，降低能耗，实现有效制冷的科学应用。

易于使用的下载软件，无需广告费

×

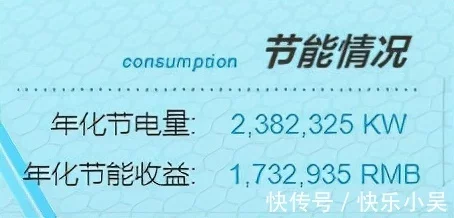

年度节能电量和节能效益实时统计。

(5) 门禁监控

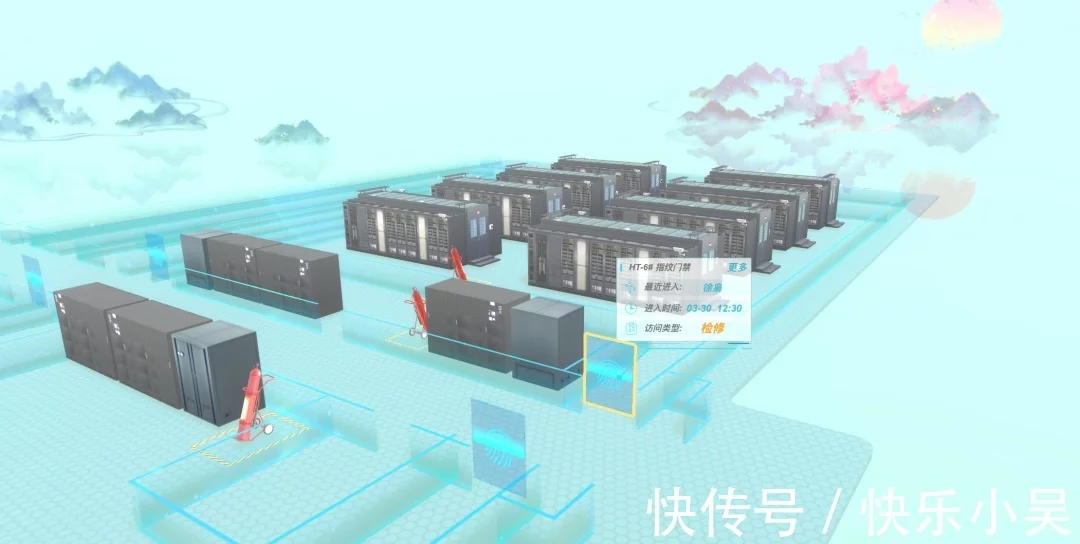

在门禁监控层面，3D可视化主要与视频安防监控系统和门禁系统相结合。可显示所有视频安防监控点和门禁点的位置，可查看人员历史进出信息、实时摄像视频、设备故障预警等。清晰直观地显示在场景中。对于视频流监控，HTML5原生只支持MP4、OGG等，无法支持RTSP等当前实时视频流的播放。常见的解决方案是通过转码服务在网页上播放视频。同时视频门禁监控还可以支持人脸识别（识别错误抓拍记录），

广告女主夜醉，误把小偷当老公，早上醒来才发现不对劲，家被偷了

×

(6) 预警报警

系统具有完善的故障预警报警、事件自诊断、分析等功能。对于超过性能阈值的性能指标体系，可以给出故障告警或预警并通知相应的运维管理人员，并保存历史信息和告警事件。.

动态环境监控系统的目的是对上述独立或部分相关的设备进行监控，实现对机房内设备的集中统一管理。

图普软件()的数据中心3D可视化系统将各种复杂的管理系统信息在虚拟仿真环境中收集起来，以人类理解最直观的形式展现出来，大大提高了信息交互和操作的效率，减少了时间损失信息的浪费保证了信息的及时性和准确性。

进而实现数据中心端到端的IT可视化，强化IT管控手段和管理水平，包括缩短响应时间、加快故障排除、提高资源利用率和运营效率，最终完成高效数据中心绿色智能运营。这为数据中心科学决策的有效管理奠定了坚实的基础。
