EMS园区能源管理系统解决方案

2022-10-16

安科瑞李宇轩

商业背景

一、2021年10月，生态环境部印发《关于在工业园区规划环境评价中开展碳排放评价试点的通知》。在环评中，开展了碳排放评价试点工业园区。

2、2022年8月，国家发展改革委、生态环境部印发了《工业领域碳达峰实施方案》。推进“工业互联网+绿色低碳”等。

用户需求

1.可靠的电源

产业园区往往以产业集群的形式存在，需要保证可靠的供电系统，否则可能会影响上下游供应链的安全。

2、可视化管理

很多工业园区建设时间长，园区能源利用没有整体设计，能源利用数据可视性较差。

3. 能源费用

园区管理员需要对园区企业的能源进行收费，实现能源账单的预付费或后付费模式：容量电费、电费电费、照明电费、线损、计算电费公共用电份额需要通过系统等工具进行结算。

4.电能质量

园区部分工厂的工艺设备对电能质量敏感。电压骤降​​会导致设备损坏和材料报废，造成较大的经济损失。许多设备对谐波电压和电压波动非常敏感，承受不良电能质量的能力不足。非常高，给企业造成损失的，园区可能会被追究责任。

5、节能减排

工业园区是高碳排放的能源大户。它们是各地区有序用电政策的重点对象。减少碳排放、提升企业竞争力是大势所趋。

6、谐波处理

一些工厂会产生很大的谐波。如果不进行处理，可能会对园区配电系统造成谐波污染。需要处理无功补偿和谐波。

七、安全生产

配电系统和消防系统的隐患需要及时发现，一些工序的生产过程中会产生有害气体。

8. 高效运作

园区配电系统、电力系统、暖通空调系统、给排水系统错综复杂，机电设备多，各子系统孤岛运行，给运维管理带来极大挑战公园的。为保证园区的正常运营，需要耗费大量的人力。

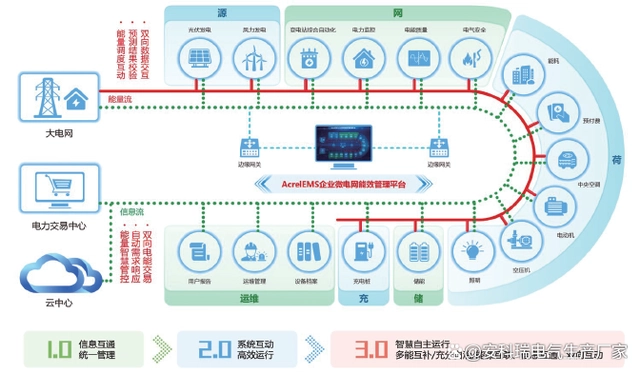

解决方案：

园区能源管理系统集电力监控、电能质量监测与治理、用电安全预警、能耗分析、照明控制、新能源利用、能源充电、园区设备运维等功能于一体。能源统一监控、统一运行、统一维护和调度。系统可通过WEB和手机APP访问，与智慧园区平台共享数据，实现整个园区的智慧化运营。

范围更广：

采集控制对象范围更广、规模更大，各系统集成统一；协调采集控制装置的管理，优化配置策略，提高采集控制的有效性。

更多链接：

源、网、荷、储、计等环节紧密相连。

更多随机性：

供电侧和负载侧都呈现出很强的随机性，对电力系统的安全稳定运行提出了更高的要求。

多元化服务：

能耗安全监控、能耗流量查看、能耗数据分析、节能方案管控、智慧园区平台对接服务。

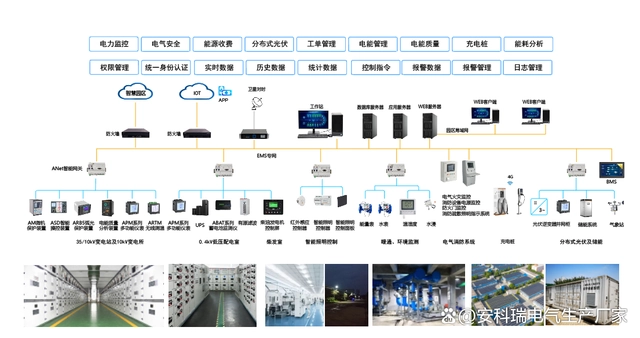

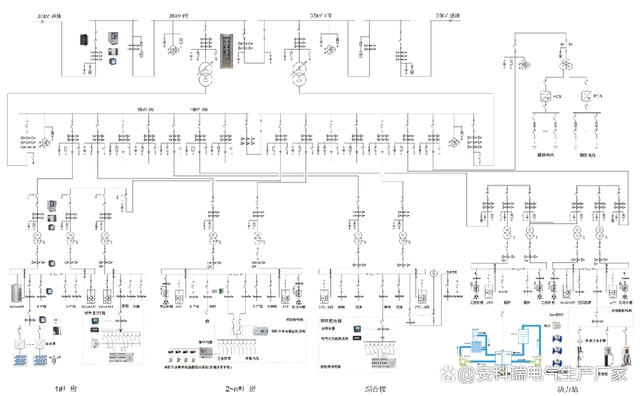

网络结构：

系统特点：

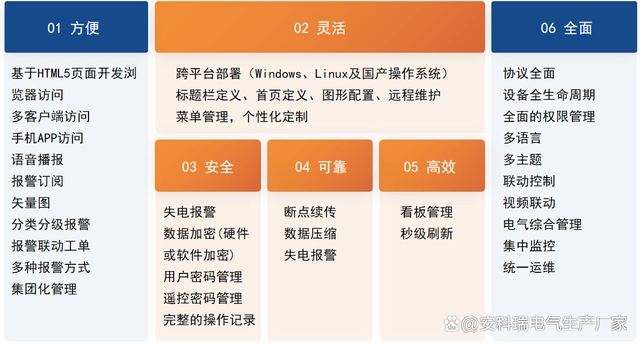

平台特点：

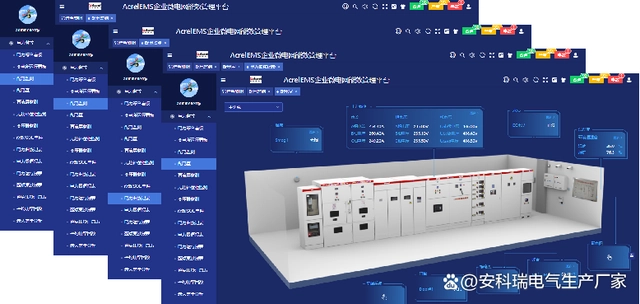

01 电力监控

实时监测高低压配电柜的电压、电流、功率等功率参数，实现遥测、遥信、遥控、遥调。

实时监测各配电中的室温湿度、烟雾探测、门磁、水浸、有害气体等环境参数，有害气体超标联排系统。

实时监控关键供配电设备的运行情况，如变压器、柴油发电机、UPS、直流面板等。

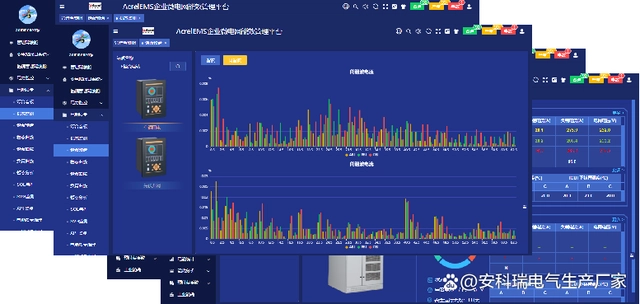

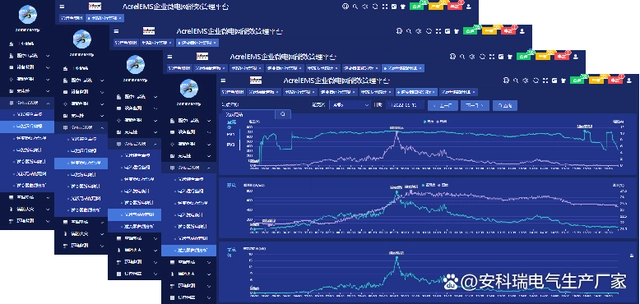

02 电能质量分析与管理

监测每个进线电路的电能质量，包括电压暂降、暂态、稳态、谐波失真等数据波形记录，进而判断配电系统的扰动方向，生成电能质量分析报告。

有源滤波装置和无功补偿装置对0.4kV侧电能质量进行补偿控制，系统实时监控有源滤波装置和无功补偿装置的运行情况，确保电能质量满足生产要求要求。

03 电气安全

监测各电触头和母线温度并实时预警；

实时监测0.4kV馈线漏电流，异常报警；

实时监控消防设备电源状态，异常时报警；

实时监控建筑物内防火门、安全门的状态，出现异常及时报警；

监控建筑物内消防应急照明及疏散指示灯的工作状态，提供发生火灾时的应急疏散预案，并在灯光异常时报警；

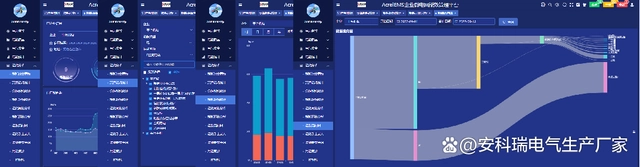

04 能耗分析

采集园区内建筑能耗数据，包括电、水、气、蒸汽、压缩空气、冷热等，并计算标准煤转化和CO2排放趋势统计；

收集园区暖通空调系统、给排水系统、电力系统、照明系统等能源消耗数据，包括制冷/制热、耗水量、压缩空气耗氧量、照明系统用电量等；

根据生产车间和办公楼，对园区能耗进行划分，以及各类建筑的总能耗和能耗强度（单位产品能耗、单位产值能耗、单位面积能耗）和其他数据进行计算和基准测试；

根据照明插座、空调、工艺设备、特殊用电量，对厂区用电量进行分类分项统计，并通过饼图展示；

绘制园区内能量流图，清晰显示能量流向。

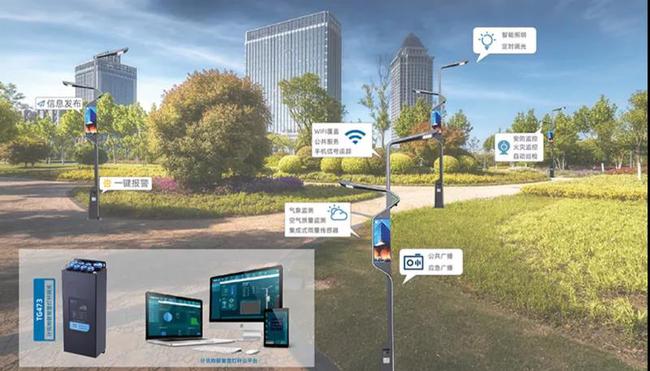

05 智能照明

园区内照明的集中管理，包括厂区及厂区道路、停车场的照明；

通过系统实现集中控制、定时控制、光照感应控制、人体感应控制、区域控制等；

在需要照度的特定区域实现调光控制；

实现公园道路照明基于经纬度和日出日落时间的定时控制；

对停车场实施雷达感应控制。

06分布式光伏

接入园区分布式光伏电站发电数据，采集光伏逆变器、并网柜数据，进行日、月、年、累计收益分析和减排分析；

显示逆变器详细数据，包括逆变器信息、实时发电量、日/月/年发电量、收益、发电量和发电量趋势曲线、直流侧和交流侧数据等；

实时显示光伏电站一次接线图，实时显示光伏组串DC/AC侧数据。

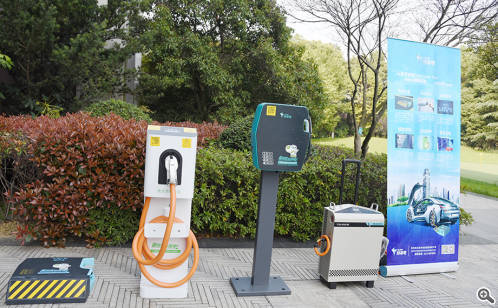

07 充电桩

监控电瓶车充电桩和车载充电桩的实时状态，包括离线、故障、充电、空闲等；

监控变压器负载，对充电桩进行功率控制；

统计平台和充电桩的运行情况，并生成财务报表和运行报表，包括用户充值信息、充电量/充电量/充电时间等充电信息、用户充值记录、用户消费记录等。

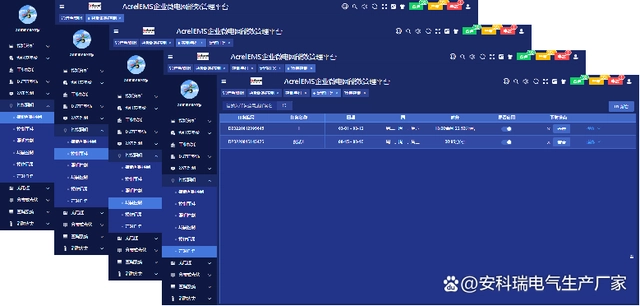

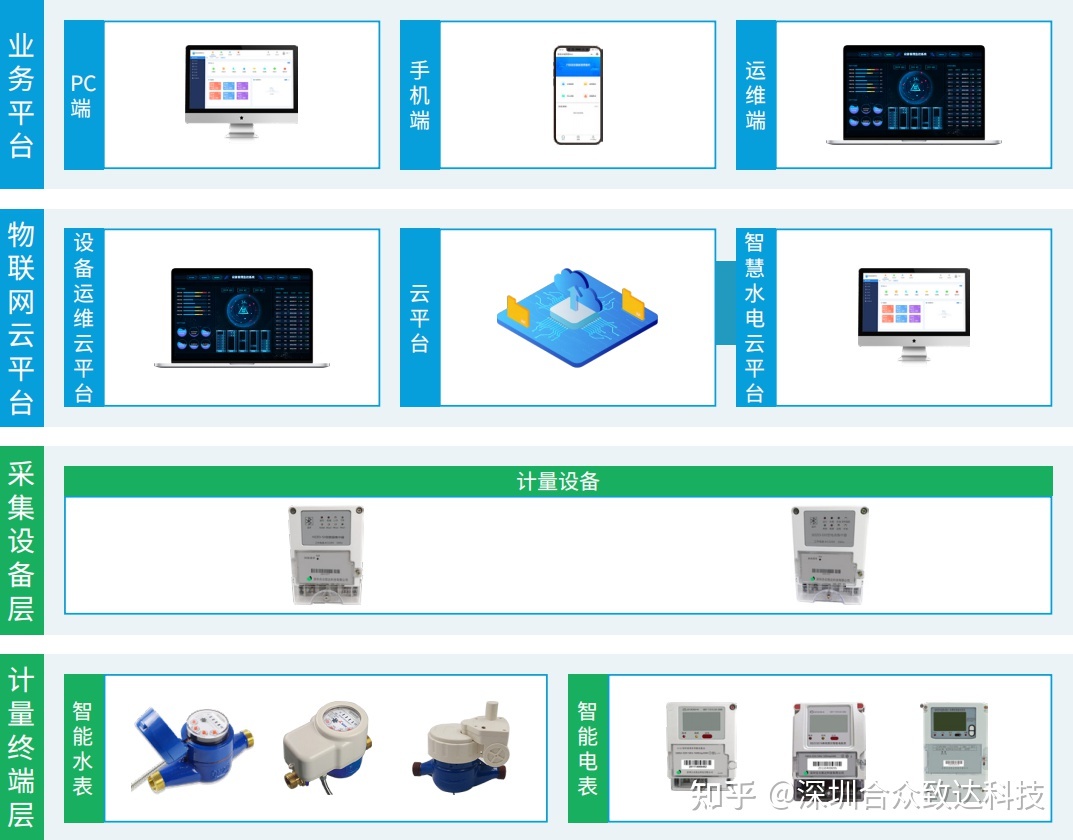

08 预付

对园区企业的电、水、空调、工业气体等进行预充电，实现先付费后用能；

与供电公司的收费方式相比，园区企业的电费可分为基本电费、峰峰电费、调电费、共享电费等，并提供电费；

提供能源财务报表；

管理园区员工宿舍水电费，支持微信、支付宝等支付方式；

对员工宿舍进行负荷管理，包括恶性负荷识别管理和负荷阈值管理，避免恶性负荷引起火灾。

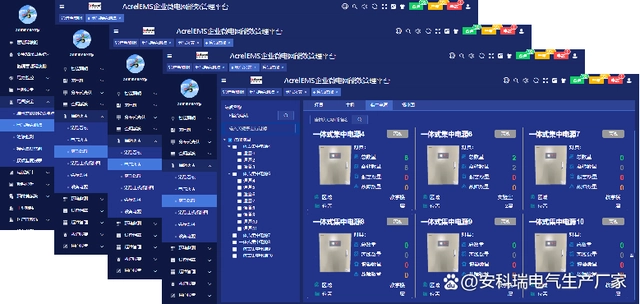

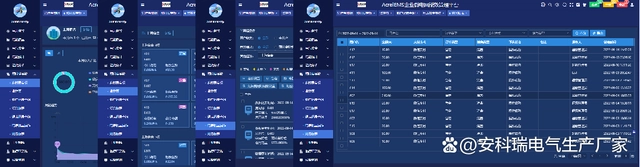

09 运维管理

配置重要设备包括变压器、电气柜、高压电缆、空调、水泵等设备信息，配置设备二维码；

加工运维巡检、任务自动发布、巡检节点跟踪、缺陷处理跟进、报警联动与报警消除、平台、APP通知；

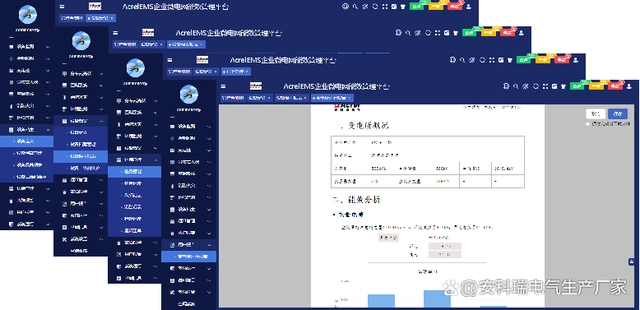

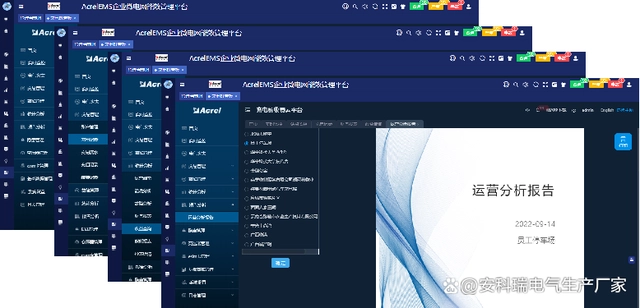

定期为用户生成月报，内容可在线编辑，定期发送邮件，变电站环境监测，数据分析评估能耗管理系统品牌，整改建议供参考。
