整体架构设计

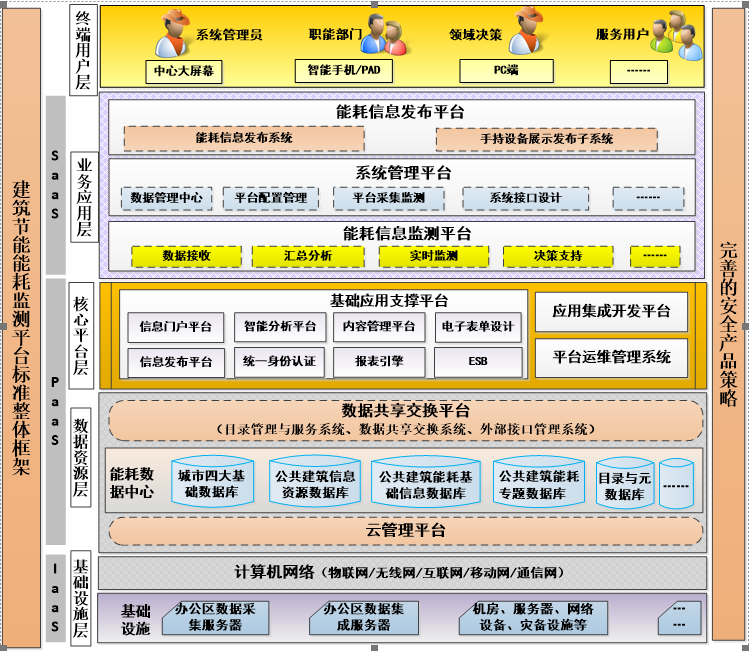

系统整体框架采用基于SOA的架构。系统包括基础设施服务、数据源接入、能耗监测平台、技术节能系统、接口服务、业务创新服务和ESB。

整个系统建立在《国家机关办公楼和大型公共建筑能耗监测系统分项能耗数据采集技术导则》等标准技术体系的基础上。遵守软件安全体系技术导则的要求，包括在访问限制、日志记录、防病毒、信息传输等方面的整体安全体系。

整体系统架构如下：

整体架构图

采集系统架构

市级能源管理平台数据采集系统通过数据采集器采集计量仪表数据。数据采集​​器进行数据分析、数据校验等简单计算处理，再通过数据传输系统将数据传输至能源管理平台。

各种用能企业和公共建筑的能耗数据从计量仪表传输到数据采集器能耗管理app，采集器将处理后的数据通过互联网统一格式传输到数据中心的服务器。

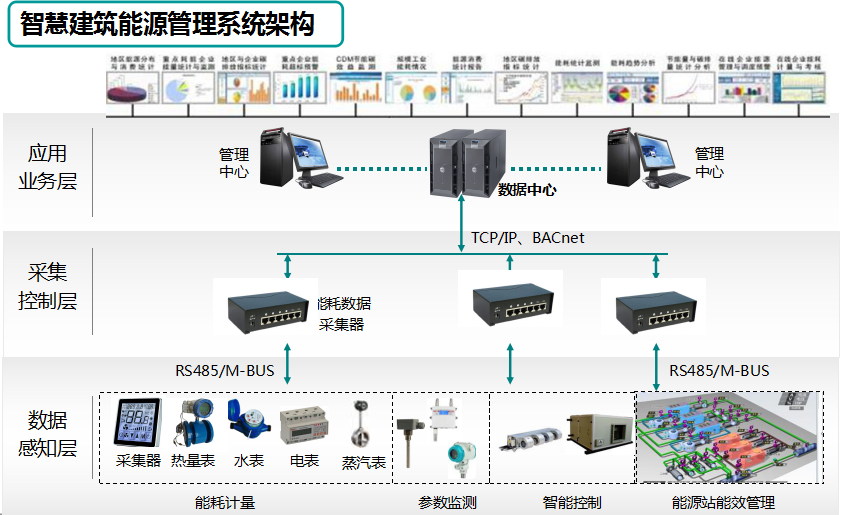

采集系统架构

采集系统的构建包括三个部分：

能源管理平台软件：

分析重点耗能企业和建筑的长期运行数据，通过各企事业单位和大型公共建筑上传的能耗数据进行纵向、横向、多时间、多维度的对比，制定能源消费标准。

能源管理平台硬件：

基础硬件：服务器、数据中心显示屏、网络设备、不间断电源等。

基础软件：操作系统、数据库等

监控终端：

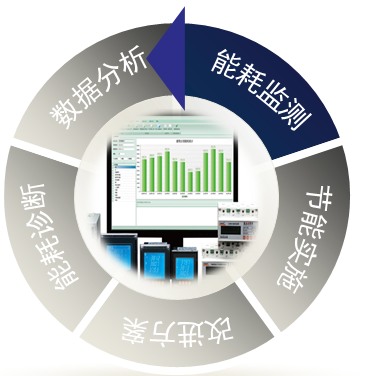

PC单机能耗管理系统：单机安装，对能耗数据进行处理，得到完整的在线能耗监测方案和详细的能耗分析诊断方案，便于节能改造和经营策略调整

数据采集​​器：要求适应性强，兼容性强，数据传输稳定可靠，具备续传功能

电表、水表、冷表等：要求具有远传功能，读数稳定

网络系统架构

本系统实现用电量分类计量，实现电能分项分户计量，并将数据上传至上位能源管理平台数据中心。该系统由云中心、骨干通信网络、现场监控网络、各种智能计量设备、智能网关（用于连接第三方智能计量设备）组成。

1)、云中心

城市能源管理平台云中心设置在已建成的城市云平台服务器上，可实现大量数据的存储、计算、展示和管理。

2)、骨干通信网

平台搭建实施后，在数据上传过程中可以通过外网进行数据上报。整体网络架构的数据采集层是将数据通过后上传到城市能源管理平台。

如果用能企业的局域网或建筑物本身已经覆盖了整个企业，则可以通过局域网将能耗数据上传到市政能源管理平台。如果需要从外部查询，网络服务器需要设置公网IP地址。

3）、网络拓扑和传输设备

现场监控网络、各种智能计量设备、智能网关（用于连接第三方智能计量设备）等设备。

数据中心接收并存储其管理的城市内被监测企业或建筑物的能源消耗数据，并对所管理城市的能源消耗数据进行处理、分析、展示和发布。

城市级平台展示系统为B/S结构，客户端只需浏览器即可访问，不受地域限制，允许多个用户同时访问。数据展示系统是数据中心的客户端，用于服务器对数据中心WEB界面中的数据进行监控。

4）平台与其他接入单元的网络连接形式

其他单位能耗数据与能源管理信息系统平台之间通过网络实现数据传输和连接，并在平台侧开放数据访问端口。

5）平台与其他系统之间基于网络的数据迁移和传输

可与省、国家事业单位能源消耗统计信息系统对接，逐步开展事业单位能源资源消耗数据的填报、审计、汇总和上报。为实现系统间数据迁移，平台开放数据端口和数据格式，公共机构能耗统计信息系统将数据上传至能源管理信息系统平台。

网络系统架构
