智能工厂大屏可视化决策系统

2022-11-19

1. 产品概述

大屏幕

数字化冰雹智能工厂可视化决策系统面向产业园指挥中心大屏环境，具有优异的大数据显示性能和多机协同管理机制，支持大屏、多屏、超大分离率等显示场景。

系统支持工业大数据、物联网、人工智能等各类信息技术的融合，整合厂区现有信息系统的数据资源，实现数字孪生工厂、设备运维监控、智能管网监控、综合安防监控、便捷通道监控、能效管理监控、 生产管理监控、仓储物流监控等功能，有效提高厂区综合监管能力，降低企业厂区运营成本，实现精细化管理、科学决策、高效服务，可广泛应用于态势监测、应急指挥、数据分析、结果上报等场景。

2. 产品特点

2.1. 数字孪生工厂

2.1.1. 综合态势监测

支持基于地理信息系统的工业厂房建筑分布、功能分区、边界等要素的可视化展示;通过三维建模，将厂区外部建筑到建筑内部空间结构进行三维展示，实现监管区域的三维全景可视化;支持工厂高度整合的现有数据资源，全面监控和分析生产管理、设施运维、能效管理、仓储物流、安全管理等各个领域的关键指标，协助管理人员全面掌控工厂运行情况。

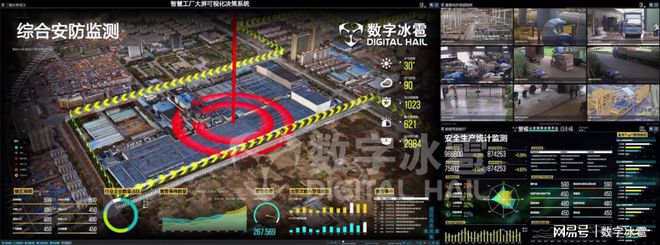

2.1.2. 集成安全监控支持集成视频监控系统、

电子巡更系统、卡口系统等厂区安全防范管理系统数据，提供厂区安全态势监控图，支持厂区关键部件、人员、车辆、报警事件等要素实时监控，

支持安全报警事件的快速显示和定位，实时访问事件周边监控视频，协助管理人员有效提高厂区安全管控的有效性。

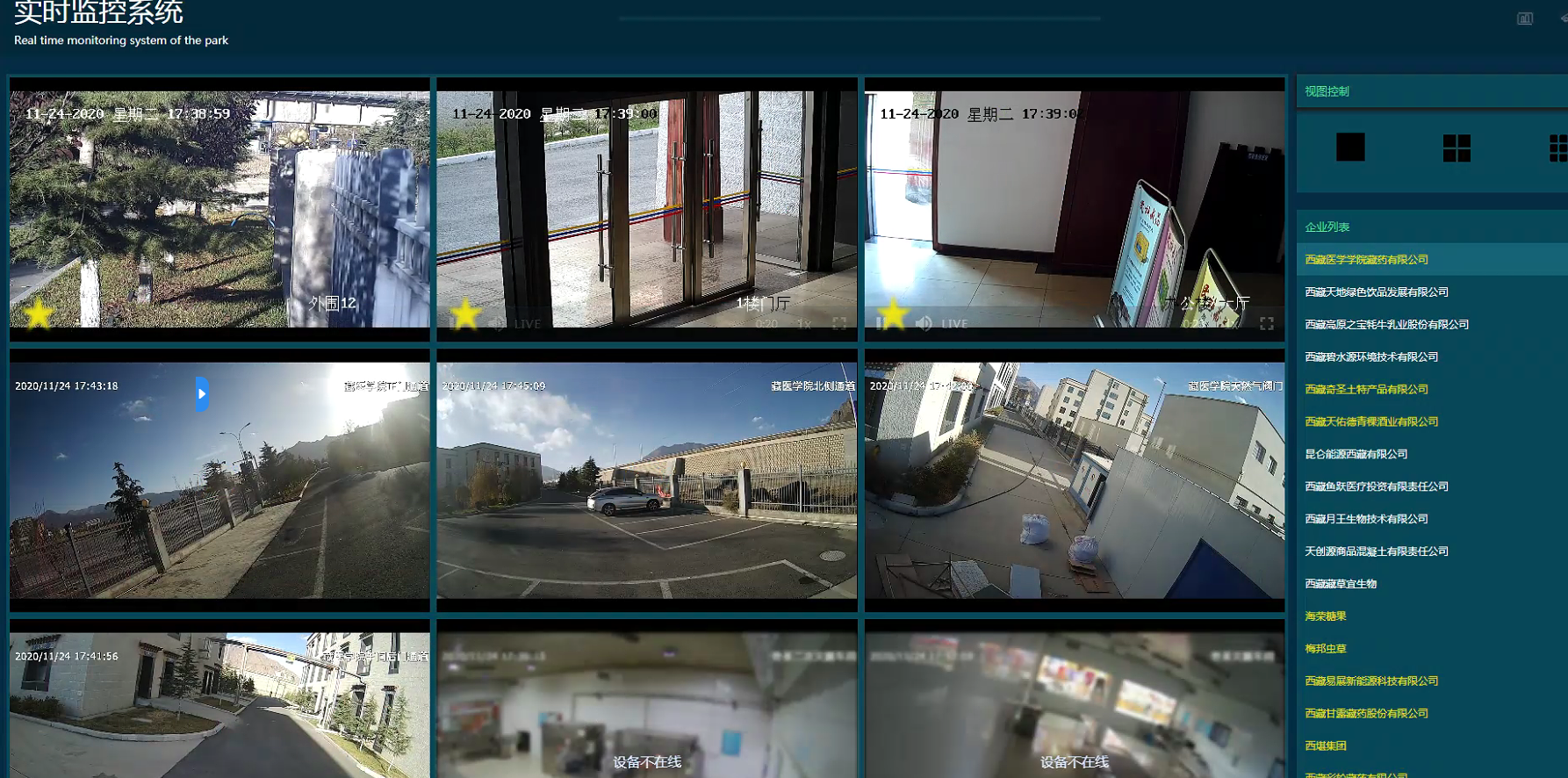

2.1.3. 方便的访问监控支持物联网、

人工智能、地理信息系统等技术相结合，对人员和车辆交通、车位使用情况、人员密度等进行实时可视化监控，支持人脸识别和车牌识别结果的分析判断，对人员和车辆异常滞留进行视觉报警，帮助管理者实时掌握厂区人流和车辆流量， 实现人员和车辆的便捷通行。

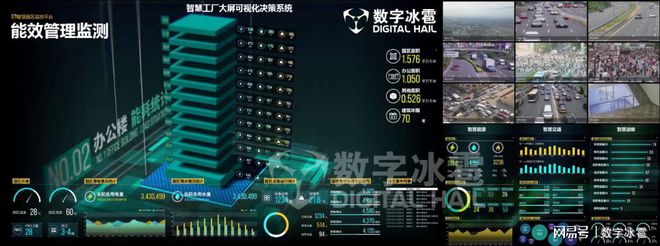

2.1.4. 能效管理监控支持厂区能耗

数据整合，实时监控厂区供热、给排水、供气、能耗、供电等各子系统的生产运行情况，支持

能源调度、设备运行、环境监测等要素指标多维度可视化分析，支持能耗趋势分析和能耗指标综合评价，帮助管理者实时了解园区能耗状况，为厂区资源合理配置和节能减排提供强有力的数据依据。

2.1.5. 环境空间监测

支持基于地理信息系统，直观展示工厂生产车间、仓储区、行政区等各职能部门的面积和分布;通过三维建模，支持工厂外部环境、建筑建筑、建筑内部空间结构三维展示，对空间资源使用情况进行可视化分析;支持楼宇控制系统、消防系统、监控系统、环境系统等数据的整合，全面监测厂区空气质量、温湿度、水源、水质、照明、卫生等环境数据，实现对厂区空间资源和环境状况的有效控制，提高环境空间利用效率。

图四

2.1.6. 智能管网监控

基于地理信息系统，可以直观地展示地下管网（水、电、气、热等）和综合管廊的类型、分布和现状;支持前端感知系统数据与各种物联网专业分析预测模型的集成，对管网运行状态、相邻地下燃气集中度等信息进行实时监测预警，全面感知地下管网运行状态，提高厂区管网运维效率。

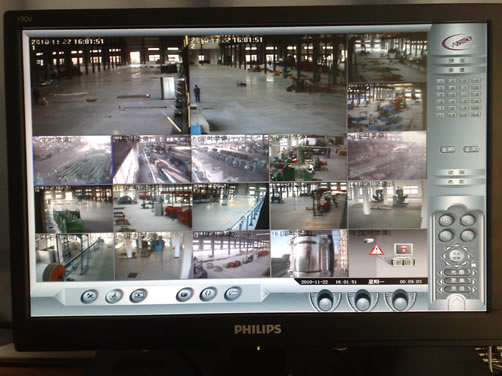

2.1.7. 智能检查和监控支持集成视频监控、智能巡检、机器人、无人机等前端巡检

系统数据，有效结合视频智能分析、智能定位、智能研发判断技术、工厂车间、仓库、消防设施等的视觉巡检监控，可对故障点、安全隐患点等异常情况进行实时报警和快速展示， 并智能检索异常点周围的监控视频，有效提高工厂检查效率，消除安全隐患。

图5

2.1.8. 服务管理监控支持

对接服务管理系统数据，多维度可视化监控和关联显示车辆、人员、设备、值班信息、日常任务等数据，直观展示值班区域信息和值班人员情况，支持值班人员

具体查询值班人员服务状态（在岗忙、在岗闲、下岗、下岗），为服务指挥调度提供信息支持。

2.1.9. 工厂周边监控通过3D

建模，支持厂区和厂区周边的3D模拟展示;还可以集成摄像头划线、人形识别等智能技术，集成电网管理、周界报警管理、视频监控*99*控制等系统数据，对厂区周界进行实时可视化监控管理，对跨界检测、区域入侵、异常携带物品等及时报警，协助管理人员提高厂区周边安全管控效率 面积。

2.2. 生产管理监控

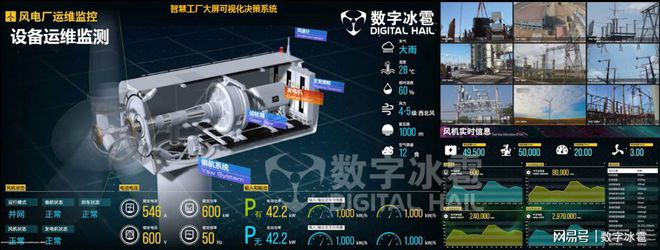

2.2.1. 设备运维监控

支持厂区各种设备设施三维建模，真实再现设备设施的外观、结构和运行细节;支持集成视频监控、设备运行监控等前端传感器实时上传监控数据，监控各设施的具体位置、类型、运行环境和运行状态，实时查看设施详细信息、维修记录、视频监控画面等信息，支持设备异常运行（故障、 短路冲击、过载、超温等），协助管理人员直观掌握设备的运行状态，及时发现设备故障问题，及时抢修设施，以最快的时间恢复生产。

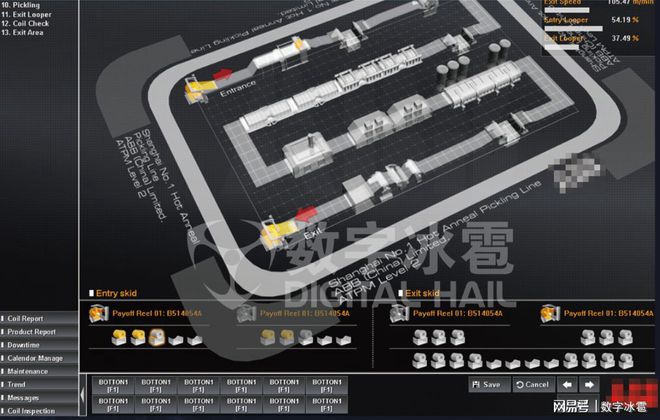

2.2.2. 工艺流程监控

支持基于3D建模的真实工厂生产线仿真场景，再现各路段、重要设备、操作流程等，实时反映产品生产过程、运行状态、生产进度等;并且可以对异常运行（设备故障、物料不足、车间停工等）进行实时告警和故障信息查询，辅助管理人员直观掌握工厂车间的运行状态，实现对工厂工艺流程的全方位监控和管理。

2.2.3. 生产数据监控

支持生产集成管理系统数据，可视化监控分析计划产量、实际产量、成品数量、不良品数量、产品库存等

要素指标，对交货延迟、漏单、不良品数量超标、库存突发事件等各种情况进行可视化预警预警，协助管理人员实时掌握生产数据， 掌握生产进度，提高生产效率。

2.2.4. 安全生产监控

支持集成工厂安全生产监督管理系统、视频监控、环境监控等传感器实时上传数据，对重点防控区域（车间、成品仓库、危险品生产现场等）、关键部位（消防泵房、消耗控制室、配电室等）、各种生产设备设施（工厂压力管道、 锅炉、消防设施等）和工厂环境（环境温度和湿度、气体浓度、热量、化学稳定性等）;还可以对设备运行异常、危险品泄漏、爆炸、火灾等发生可视化并自动报警，提高管理人员的安全生产监督，提高生产事故的应急处理效率。

2.3. 仓储物流监控

2.3.1. 存储空间监控

支持内部和

基于地理信息系统并通过三维建模的物资仓库、零部件仓库、成品仓库等仓储空间外部环境及建筑物内部空间结构;支持消防系统、监控系统、环境系统等数据的集成，全面监测仓储区域内的温湿度、卫生、库存容量等数据，并对发生火灾烟雾、环境污染、存储空间不足等进行可视化报警，实现对厂区仓储空间和环境状况的有效控制， 提高厂区各仓储仓库管理人员的监管效率。

2.3.2. 材料库存监测

支持物料仓储现场三维可视化建模，逼真再现物料堆垛场景，支持一体化视频巡检、无人机、电子围栏等传感器运行数据，不同类型仓储物料区域监控，混合堆垛报警，支持一体化物料管理系统数据，实时查询货号、入库时间、库存余额等详细信息， 等，协助管理人员完善对物资仓储现场的监管，降低物资管理成本。

2.3.3. 运输车辆监控

支持集成视频监控、卡口、车载GPS、RFID等系统数据，实时可视化监控货物运输车辆的位置、速度、流向、运行轨迹，车辆超速、偏航等异常状态的视觉预警;支持查询特定车辆的详细信息，如车牌号、车辆类型、单位、运单信息（司机、护送、货物信息等），实现物流车辆全方位的运行监控。

2.4. 紧急指挥调度

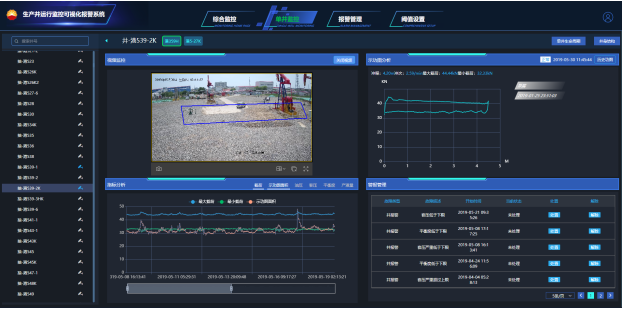

2.4.1. 数据监控报警

支持数据建立针对设备故障、突发火灾等各种焦点事件，

基于时间、空间、指标等多个维度的阈值报警触发规则，支持视频巡检、交通监控、电子围栏等系统数据集成，自动监控各种焦点事件的发展状态，进行可视化自动报警。

2.4.2. 应急监控

支持实时集成各种

前端传感设备采集的数据，可视化监控厂区各种突发事件的发生位置、实时情况、处置情况等信息，支持事发地周边监控视频和警务资源的智能筛查和查看，便于指挥员的判断和分析，为应急处置提供决策支持， 提高管理人员处理突发事件的效率。

图7

2.4.3. 应急资源监控

支持厂区应急指挥所需交通、公安、医疗等多部门数据和各类资源的整合，实时监控应急小组、车辆、物资、装备等应急保障资源的部署，为指挥员在紧急情况下管理和分配大规模应急资源提供支持。

2.4.4. 可视化场景部署

支持计划和命令相关元素的可视化呈现和部署

多方位流程，支持应急资源部署、资源分配、行动路线、重点目标等的展示和动态演绎，提高指挥效率，人员熟悉预案，增强突发事件的处置能力和水平。

2.4.5. 可视通信命令系统

支持视频会议、远程监控、图像传输等应用系统或功能接口的集成，可实现多方应急资源的一键直拨、协同调度，加强厂长处理突发事件的效率。

2.5. 数据分析与判断

2.5.1. 数据分析决策驾驶舱

支持对接厂区各部门现有的运营管理、设备检测、材料材料等综合运营数据，提供统计图表、分布图、关系图、空间统计图表、空间

分布图、空间关系图等近百种数据可视化分析图表，多维度分析判断，并支持组合进行数据分析座舱综合展示，实现多指标数据的并行监控分析，为管理者的决策和判断提供全面的数据支持。

2.5.2. 全时时空数据查询与分析支持

多源、异构、海量数据的时空标定，以及根据时空/层次结构进行可视化分析，支持实时数据显示和历史回顾情况，协助用户全面掌控数据变化趋势，深入挖掘运行数据的时空特征和变化规律。

2.5.3. 统计分析决策支持

提供统计图表、统计表、单柱图、簇状柱形图、

堆积柱形图、气泡图等，支持根据业务需求对海量业务数据的具体指标进行多维度并行分析，并提供上卷、下钻、切片等数据分析支持，可点击查看同一数据指标不同维度的分布特征，帮助用户洞察复杂数据背后的相关性。

2.5.4. 可视化分析决策支持

支持接入厂区各部门现有的海量智能数据，基于网格、聚类、热力图、活动规律等多种可视化分析方法进行可视化分析判断;支持在工厂管理细分中可以结合专业的分析算法和数据模型，帮助用户挖掘数据的价值，提高工厂管理指挥和决策的能力和效率。

2.5.5. 行业模型算法集成支持

与工厂管理领域专业分析算法和数据模型的结合，支持计算结果与其他来源数据的整合，分析现有信息资源和人工智能计算结果，充分利用现有信息化建设成果，提高用户的决策效率，提供智能决策支持。

2.6. 多维数据感知

2.6.1. 多类型地图数据融合

支持访问

全球多种通用地图数据（如政区地图/地形图/卫星地图等），支持警用地理信息系统接入PGIS、天空地图等专用地图数据;支持加载超大比例高精度高程数据、各种矢量地理特征数据、倾斜摄影数据、无人机航拍数据等，充分满足用户的应用需求。

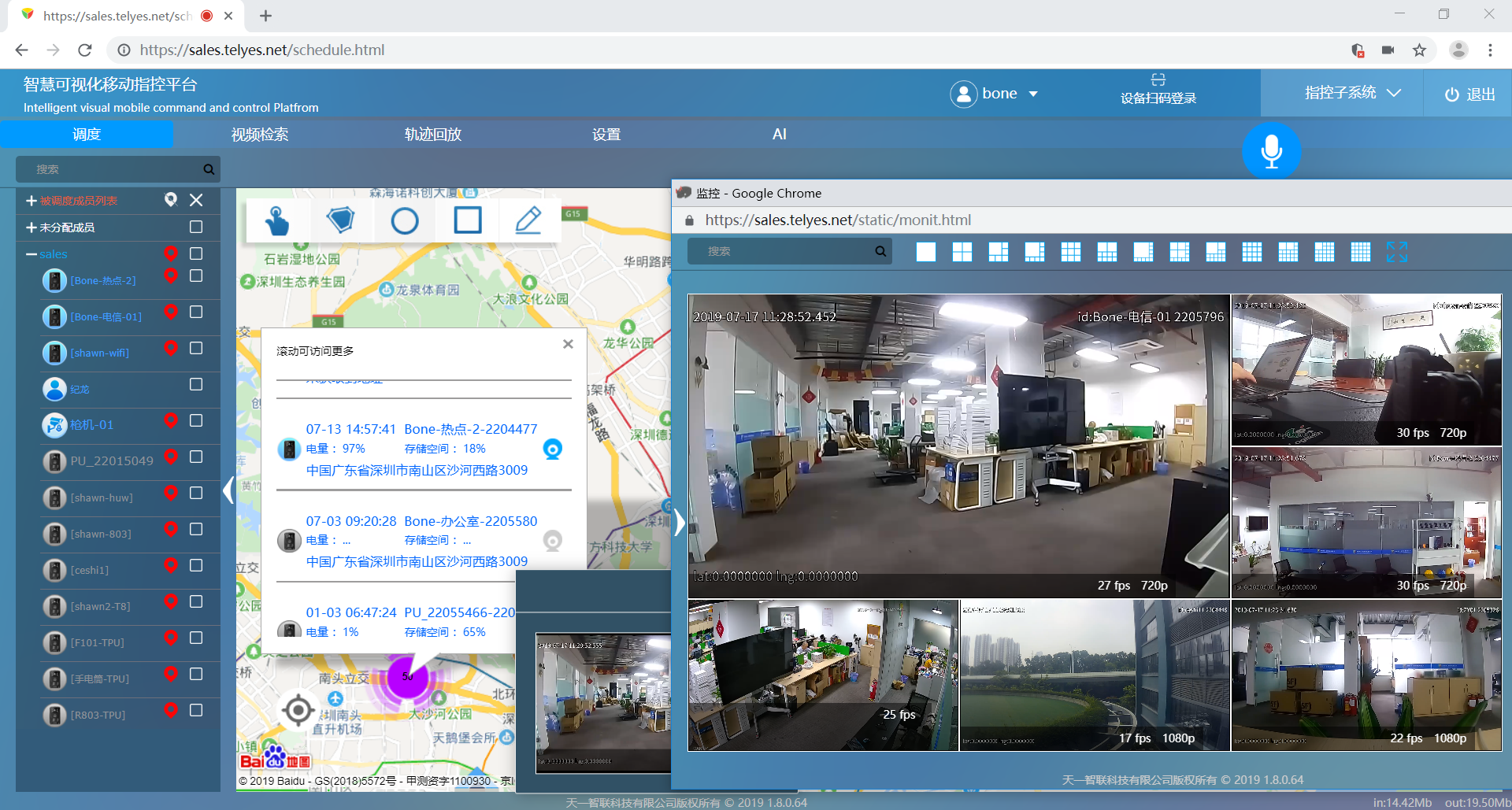

2.6.2. 视频监控数据的深度整合支持

GB/标准，支持深度集成

海康、大华、宇视科技等主流视频平台，支持综合整合各类视频资源，形成统一的视频接入平台能耗监测管理，可以在秒/三维态势图上标记摄像机物体，并关联其视频信号源，并可在地图上点击、圆圈等多种交互方式调出相应的监控视频。

2.6.3. 强大的多源数据融合

兼容各种现有数据源，如SQL、MySQL和模拟引擎;支持对地理信息数据、业务系统数据、视频监控数据的接入，实现跨业务系统信息的集成展示，为用户决策和判断提供全面客观的数据支撑和依据。

2.6.4. 各种传感器的数据融合

支持集成物联网、红外传感器、激光扫描仪等传感器和移动终端数据采集，可监控基础设施情况、运营管理数据、视频数据等要素信息，协助用户全面掌控大范围工厂的综合情况。

2.6.5. 多业务系统的数据融合支持

对接地理信息系统、视频监控系统、厂区多个部门、消防/急诊/医疗等部门现有业务系统等，可在系统上全面采集不同平台系统的数据，进行可视化并行分析，支持高性能实时数据接入、转换、提取、同步分析和展示，为用户提供全面客观的数据支持和依据 决策和判断。

2.7. 结果呈现和报告

2.7.1. 工作计划演示

支持工作计划的详细展示，例如作为厂区

安全生产、质检、过程管理等工作计划，采用多种可视化展示方式呈现厂区综合情况，分析主要规划指标，多角度展示厂区各部门的工作计划。

2.7.2. 施工成果展示

支持聚焦工厂管理和建设的各个领域，利用电影级视觉渲染技术，全面、清晰、高效地展示降本增效、运营成果、安全管理效率等重要指标和建设成果，宏观反映施工成果。

2.7.3. 关键项目展示

支持突出厂建重点项目，可视化呈现重点项目基本信息、经济效益等重要指标，再现重点建设项目的布局、进度和成果。

2.7.4. 重要事件的再现

支持关键事件情境回顾，可视化展示事件原因、发展过程、处置结果等信息，辅助用户分析、展示、比较、推理、判断重要事件。

2.8. 大屏幕环境支持

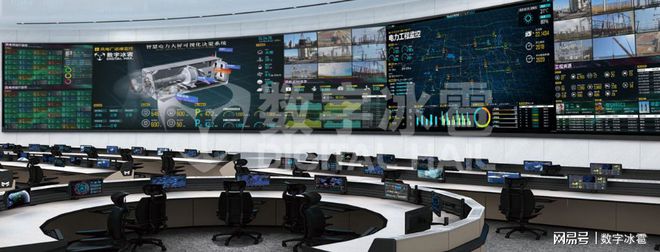

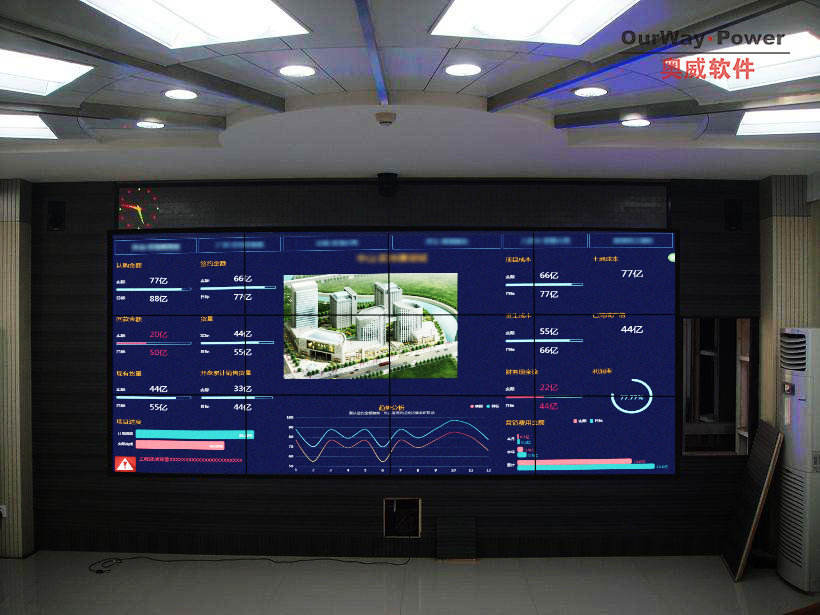

2.8.1. 超高清小间距显示大屏幕

为指挥中心量身定制超高清小间距LED大屏幕显示解决方案，支持无缝、无边框、无限拼接，可定制屏幕尺寸，任意分辨率下准确完整的屏幕显示效果;采用低亮度高灰度技术内核，画质细腻流畅，观看舒适;智能亮度调节，满足多种室内环境应用;超宽视角（水平/垂直160度），任意角度显示良好;超高刷新率，纳米级响应速度;安全、低噪音、稳定耐用，为用户提供非凡的大屏体验。

2.8.2. 专业控制座椅定制

可针对指挥中心复杂场景进行设计定制，打造结构合理、布局科学、符合人体工程学设计的专业控制座椅。支持远程集中控制指挥决策、信号呼叫、会议室系统切换、音视频回放、灯光环境控制、远程交互等，大大提高了系统的易用性，为用户提供定制化、便捷的交互体验。

2.8.3. 大屏幕超高分辨率输出

支持超高清、无定形、无限分辨率大屏幕图像输出，系统输出分辨率

与大屏幕物理分辨率一致，实现超高分辨率点对点（不变形）图像输出;结合产品自带的集群并行渲染机制，支持无限分辨率的显示输出和动态缩放。真正发挥大屏幕硬件显示的潜力，构建超高清大屏幕全厂情监控系统。

2.8.4. 大屏幕矩阵控制集成

深度融合主流大屏控制

技术，支持大屏幕整体显示布局切换、超高分辨率画面无缝切换、多屏联动数据分析、多屏显示内容联动交互控制、单屏显示内容运行控制等，充分满足用户需求。

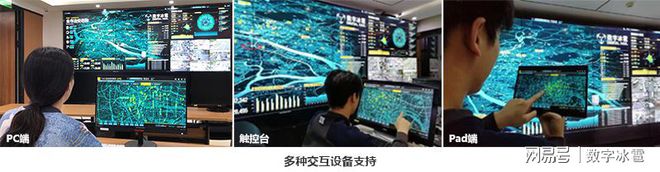

2.8.5. 集成交互式控制台

原生支持大屏多屏交互联动控制，

支持座椅、电子沙盘、手持/固定触摸终端等控制装置，具有单点主控、集群联动一体化操作模式，通过统一控制终端，轻松集中控制多屏显示内容，如主题切换、分析状态切换、视觉对象浏览、点击、过滤、圆圈、地图平移和缩放等功能。

3. 配套服务

3.1. 完善的实施团队，全程跟踪服务

全方位自有技术团队，能力全面，深谙数据可视化的技术特点，以有效的方法论，确保项目高效实施，质量可靠;公司拥有十余年项目实施经验，横跨多个行业，高度专注于数据可视化分析与决策领域，为用户提供大量经验借鉴，帮助用户从更高的起点规划和构建自己的系统;设计师和工程师有黄金比例，提供从规划设计、生产实施、定制开发到联合调试测试的一站式全流程服务;凭借先进的产品体系和交付能力，良好的行业口碑，帮助用户掌控数据，彰显价值！

3.2. 全配置文件架构，个性化定义主题

完全自主可控的技术系统，可根据用户实际业务决策需求，对可视化决策主题、可视化页面风格识别、可视化对象、组件、人机交互等进行深度定制。通过模块化、完全可配置的软硬件架构，可视化决策主题、可视页面、可视对象可复用、调整、可扩展，可充分应对未来业务需求变化，为系统未来扩容维护提供坚实保障。

3.3. 可交付的编辑工具，具有灵活的未来扩展

可提供一系列可视化编辑工具，地图样式、模型对象、空间对象、场景对象、可视化组件，可视化应用可定制配置;图形交互界面，操作简单直观，易于掌握;具有完整的地图效果配置、强大的数据驱动定义能力、广泛的空间对象支持、强大的组件样式配置、丰富的可视化基础页面库，可根据未来业务变化灵活调整。它可以预置丰富的业务数据分析可视化组件，并配置所见即所得的结果，以快速构建出色且功能强大的可视化应用程序。

4. 产品优势

4.1. 推动数字化工厂转型

融合物联网、5G、云计算、大数据、人工智能等新技术应用，实现产业园区管理对象数字化、流程数字化、运营管理数字化，实质上实现园区智能化管理和运营模式创新。

4.2. 全局监控，全状态感知跨域数据集成和

智能业务联动打破数据孤岛，实现可视化、可管、可控的产业园区，服务全面数字化、系统全面连接、数据全面集成，辅助用户全面感知和全面研究判断工厂运行情况。

4.3. 智能安防，集成指挥

有效整合安防、消防、环境安全等领域信息资源，建立集通信、信息、指挥、调度为一体的应急资源和资产数据库，实现厂区异常人员、车辆、事件的综合感知和实时响应，提高安全综合防控能力。

4.4. 能耗监测、节能环保提供

多维度能耗数据可视化分析判断方法，有效整合智能分析诊断模型和算法，掌握厂区枯竭情况，为厂区能耗精细化管控提供科学决策依据，助力厂区节能降耗，建设绿色节能产业园。

4.5.提高质量和效率，科学决策

数据整合，全面数据分析，全业务流程覆盖各领域，对工厂生产、交付等作业全环节进行监控，辅助生产质量全过程可视化监控，提高工厂管理决策能力和效率。

5. 成功案例

5.1. 某火电厂智能电厂可视化系统

数字冰雹是为某火电厂打造的智能电厂可视化系统，整合电厂运行管理数据，将工业互联网、大数据、人工智能等最新技术应用于电厂生产运营。涵盖综合态势监测、设备运维监控、智能巡检监控等主题，直观准确地反映电厂运行过程，以及人员和设备的状态，有效保障电厂生产过程的安全保障能力，提高电厂人员培训的效率和直观性。

5.2. 某风电组风电场实时监控系统

某风电场数字冰雹实时监控系统，集成风电机组运维、电网结构、异常分析等多维度数据信息，实现厂房外观和设备详细结构的立体呈现，并对各设施的具体位置、类型、运行环境、运行状态进行监控， 并可实时查看设施详细信息、维修记录、视频监控图片等信息，协助用户以最高标准完成风电厂的运维控制。集团管理人员指挥效率全面提升。

5.3. 某军工集团生产车间可视化决策系统

数字冰雹为某军工集团打造生产车间可视化决策系统，基于三维地理信息系统，采用三维模型模拟技术，对生产车间各段、重要设备进行实实再现，集成工业控制系统等传感器上传实时数据，通过实时数据驱动，实时可视化监控车间生产全过程等 操作流程、机械设备操作和零件装配，真实再现车间生产过程中的信息流和动态演变。为提高车间工作的质量和效率提供真实的工作环境模拟和数据支持。

“本文最初由大数据可视化分析决策系统提供商 - Hail 创建。

图中的系统截图来自数字冰雹。
