大型公共建筑总面积不足城镇建筑总面积的4种节能措施(组图)

2022-12-20

摘要：大型公共建筑总面积不到城市建筑总面积的4%，但能源消耗总量却占全国城镇总用电量的22%。 10到20次。 公共建筑是节能大户和节能重点。 做好公共建筑节能工作，对于推动和带动全社会节能工作，实现节能减排目标，实施“转方式、调结构”重大战略具有重要意义。 ”。 本文介绍的是西文里项目商务办公综合楼，在配电现场使用智能电表采集各种电气参数和开关量信号。 本系统采用现场组网方式。 组网后长春工业能耗管理系统厂家推荐，通过现场总线通讯，远程传输到后台。 通过Acrel型建筑能耗监控系统，实现对变电站和楼层配电回路用电量的实时监控。

关键词：大型公共建筑； 商务办公楼； 能耗监控系统； 阿克雷-

1 简介

目前，我国是世界能源生产大国和消费大国。 统计显示，我国建筑能耗约占全国总能耗的28%。 我国每年新建20亿平方米的建筑中，99%为高耗能建筑。 ; 而在既有建筑中，只有4%采取了节能措施。 大型公共建筑不仅能耗密度高，而且能源浪费严重，节能空间巨大。 推进建筑节能势在必行，节能降耗首先要量力而行。

2 设计依据

建筑能耗监测系统是按照制定的《国家机关办公楼和大型公共建筑能耗监测系统》设计开发的，具有充分的设计依据和完善的标准。

技术要求

《国家机关办公建筑及大型公共建筑能耗监测系统分项能耗数据采集技术导则》

《国家机关办公建筑及大型公共建筑能耗监测系统分项能耗数据传输技术导则》

《国家机关办公楼和大型公共建筑能耗监测系统建筑分项计量系统设计安装技术导则》

《国家机关办公建筑和大型公共建筑能耗监测系统数据中心建设与维护技术导则》

《国家机关办公楼及大型公共建筑能耗监测系统建设、验收及运行管理规范》

《国家机关办公楼和大型公共建筑能耗监测系统软件开发导则》

能耗计量装置国家和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

GB/T 19582-2008 基于协议的工业自动化网络规范

3 项目概况

西文里项目位于上海市静安区新闸路632号世纪广场。 是一座大型商业综合体。 建筑物的能源消耗主要是电力，对其配电室和楼层配电箱的用电量进行计量管理。 整个能耗在线监测系统的总体架构由一个节能监管中心和多个现场采集计量系统组成，各计量系统之间通过局域网进行通信。 设置能源管理中心，将安装在各用能节点的能源计量数据通过局域网传输至数据中心，软件可根据不同权限访问中央服务器，实时查看能源消耗情况。 系统管理平台软件采用C/S结构，可实现完整的管理和操作功能。 客户端用户在通过多重授权验证后，还提供查询、数据分析结果展示、管理、监控等功能。

4 设备选择

4.1 多功能网络仪

功能：有功电能、电流、电压、有功功率、功率因数

准确度等级：不低于0.5级；

变压器精度：不小于0.5

电气接口：RS-485

通讯协议：-RTU

4.2 数据采集功能

提供计量设备的静态信息手动录入功能，可根据各计量设备、各类别、各项目能耗的关系进行设置；

可灵活设置各计量设备的通信协议、通信通道、计量设备名称、配置位置等基本属性；

可在线监测系统中各计量装置和传输设备的通讯状态，并具有故障报警提示功能；

可灵活设置系统中各采集设备的数据采集周期。 它不应超过 15 分钟。

5 系统架构

Acrel-建筑能耗分析与管理系统以工作站主机、通讯设备、测控单元为基本工具，为大型公共建筑的实时数据采集、开关状态监测、远程管控提供基础平台。 、控制设备组成任意复杂的监控系统。 系统主要采用分层分布式计算机网络结构，如系统结构图所示：西斯文利项目能源管理系统站控管理层和网络通信层。

系统结构图

施工现场高低压配电室安装PZ80L-E4/KC多功能电表150台，楼层安装399台PZ80L-E4/KC多功能电表。 通讯协议为标准RTU协议，配备3个智能网关进行抄表。 数据。

6 系统软件模块

6.1 登录界面

Acrel- 可根据客户要求定制个性化的系统登录界面，登录界面使用的图片和logo可由用户自由更换

6.2 能耗概况

Acrel- 成功登录并进入主页面。 主页面显示建筑图片、建筑基本信息、项目综合能耗。 显示项目每小时和每天的能耗趋势。

6.3 能耗统计

Acrel- 分行能耗统计 主要统计分行能耗日报表、月报表、年报表。 选择要查看的建筑物、支路和日期，选择“日”、“月”、“年”的报表类型之一。 点击“查询”可查看分行报表； 单击“导出”以导出表格。

6.4 数据集拷贝

Acrel- 的数据集主要统计指定时间段内选定分支机构的能源消耗量。 选择要查看的楼宇、能耗分类、支路、起止日期，点击“查询”即可查看该支路的能耗数据。 单击“导出”将报告导出到 Excel。

6.5 参数报告

Acrel- 参数报表主要统计了不同时间段不同支路电参数的详细信息。 报告可精确到分钟，并可导出为ex​​ecl格式。

6.6 能源消费数据同比分析

Acrel- 可分析各类（电、水、气）及主要耗能设备的能源消耗情况，以上年同期值及上月同比值进行分析、检查节能效果，根据分析结果考核实施节能绩效，修订节能目标。

6.7 用户管理

Acrel-- 用户权限管理采用分级模式，分系统管理员、物流管理员、设备维护人员三级，自动记录所有操作的事件并打上时间戳，可以建立良好的事故防范措施。

为了使实时系统能够安全、稳定地运行，整个系统提供了可靠的安全保护措施。 所有系统操作员都可以根据权限级别分配某些特征。 这些特征规定了每个操作者对系统的应用范围和各种活动，如用户名、密码、操作权限和操作范围等特征。

配置选项

按照相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将分析单位面积能耗；

配置项目所用仪表的类型、型号、生产厂家等基本信息，并添加该型号仪表可提供的监控参数信息。 这里的配置影响能耗统计、按时间统计能耗、参数查询功能；

配置项目中使用的所有计量仪表，保存计量仪表的地址、变比、对应的采集器、编码、监控电路名称等信息；

配置分项能耗统计涉及的计量、比例、计算方式等信息，可根据项目情况灵活配置。 这里的配置信息会影响到每个品类的子项能耗分析模块中的功能；

配置各部门能耗对应的计量仪表、计算方式、比例和部门能耗计划。 完成此配置后，将启用部门能耗分析功能模块；

配置建筑内某个用能面积对应的计量表、计算方式和比例。 完成此配置后，将启用区域能耗分析功能模块

7 展望

根据西文里项目能源管理系统能耗运行效果分析，建立典型能耗分析模型进行统一分析。

建立建筑能耗计量制度，盘点建筑能耗情况，发现能耗黑幕，使节能改造更有针对性。

通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中控制，节能设备正在实现节能。

 通过能耗监测系统提供的同比分析数据，对节能改造成果进行量化，论证节能效果。

8 结论

大型公共建筑总面积不到城镇建筑总面积的4%，但能源消耗总量却占全国城镇用电量的22%。 大型公共建筑单位面积年用电量达到70~10~20倍。 公共建筑是节能大户和节能重点。 做好西文里项目商务写字楼节能工作，对于推进和带动节能工作，实现节能减排目标具有重要意义。

基于网络通信技术，构建校园能源实时在线监测平台。 对南京技师学院重点耗能建筑或设备实施关键参数在线采集分析。 同时具有采集数据打包上传、原始数据处理存储、统计数据查询分析、能耗数据对外发布传输等功能； 为学校、科研单位、设计和工程实施单位的节能分析提供有效的数据支持； 、审计、监察和上级管理部门提供准确的能源消耗单信息和决策依据。

关键词 绿色校园； 能源监控； 节能减排

1 简介

近年来，随着我国经济建设的不断发展，转变粗放型经济增长方式、坚持走可持续发展道路深入人心。 实现社会主义现代化，建设生态良好、环境优美的和谐社会，对于实施节能减排、提高能源利用效率具有至关重要的作用。 青年学生是国家的未来、民族的希望。 校园肩负着教育、宣传、示范的重要任务。 同时，校园本身就是能源消耗大户，能源消耗占全国建筑总能耗的比重也在不断增加。 因此，校园实施能源监控系统具有重要的现实意义。

为响应国家政策号召，落实节能减排任务，南京技师学院开展节约型校园建设工作，提出建设“校园能源监控平台”的要求。系统”根据学院情况。

2 项目要求

系统部署于学院信息楼，实现机房总进线功率数据的采集、传输、存储、分析，包括各种能耗报表和各种能耗图形的显示和查询与之相对应。 能耗报表可分为日报、周报、月报、年报、同比报表等。能耗图表可分为数据透视表、饼图、直方图、折线图等。

后期，全院水、电、油、气等能源数据全部接入系统，实现用电三级计量。 基于能源大数据实时监控，为学校提供能源使用分析对比、节能管控分析与建议、节能效果验证、能源调度，保障健康舒适环境，提升管理人员的节能意识和校园能源管理的信息化水平。

3 系统架构

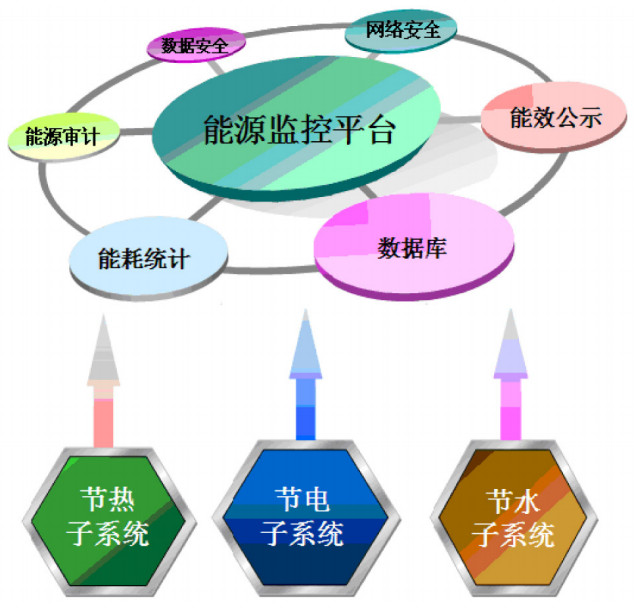

系统由计量装置、数据采集装置、传输网络、平台及数据服务器、上位机系统管理平台软件组成。 应用“互联网+”、云计算、虚拟化、大数据等相关技术，采用B/S架构作为整个系统的开发框架。 系统部署一台虚拟化Web服务器提供查询服务，两台数据库服务器，其中一台作为冗余热备份，一台上位机采集站，负责数据的采集、处理和维护，若干台管理人员监控工作站能源平台实时。 系统架构如图1所示。

4 详细设计

(1)计量装置。 是水、电、油、气等资源的消耗计量仪表。 所有的测量仪器都应该有一个通用的、开放的智能接口。

(2) 数据采集装置。负责能耗数据的采集和转换，可根据上位机下达的指令对计量仪表进行主动和被动的采集和分析

图1

协议和产生的计量数据将连接到系统平台。 该设备还应具有存储功能并支持冗余备份。

(3)传输网络。 充分利用现有校园网结合无线传输作为数据通信手段，可支持灵活的网络拓扑结构和多种传输介质。

（四）管理系统软件。 管理系统软件应在符合国家颁布的相关设计开发指南的前提下，充分考虑高校能源管理的实际需求。 平均（生均）等指标构成学院能耗大数据分析。 系统应部署符合校园节能监管指南的数据库，并将相关数据传输至市数据中心。

5 安科瑞电气推出智慧校园能效管理解决方案---EDU校园能效综合管理平台

5.1 平台概览

-EDU校园能效综合管理解决方案，为高校提供校园能源统计、物流计费管理、校园运维管理等信息化管理平台。从分析高校当前和未来的能源使用问题和能源需求统一需求下的“源、网、荷、储、充”多视角、“实现能源互补、信息互通”等管理模式。 助力学校管理智能化、数字化、综合化，实现校园节能、绿色、低碳。

5.2 平台组成

- EDU高校综合能效管理平台采用开放式分层分布式网络结构，主要由设备层、传输层、数据层和应用层组成。 -EDU大学综合能效平台提供校园能耗实时在线监测、能耗数据统计分析、空调智能管理、能耗排名、节能评价、宿舍恶性负荷监测等功能.

5.3 平台架构

图1 安科瑞能效管理解决方案架构拓扑图

6校园综合能效解决方案

6.1 电力监控与运维

整合设备所有数据，综合分析、协同控制、优化运行、集中控制、集中监控、数字化巡检、移动运维能耗管理监控系统价格，重新优化整合团队，减少人力配置。

6.2 物流计费管理

采用先进的网络抄表支付管理技术，实现电、水、气等能源综合计费，实现远程抄表、费率设置、账单统计汇总等，支持微信、支付宝、刷卡等多种充值支付方式，以及可设定补贴计划。 通过能源付费管理，培养用能群体和部门的节能意识。

6.2.1宿舍用电管理

学生宿舍用电管控：可批量下发基本用电定额和定时开关机功能； 可进行恶性负荷识别，进行非法用电检测，获取非法用电跳闸记录

6.2.2 储存水电费

校园超市、商店、食堂等个人用水、用电预付费管理

6.2.3 充电桩管理平台

在“源、网、充、储、充”的信息能源结构中，充电桩不可或缺。充电桩应用管理也是校园生活服务不可或缺的一部分

6.2.4 智能照明管理

通过对高校路灯的全局监控，提供路灯的灵活智能管理，实现校园内任意线路任意路灯定时开关、强制开关、亮度调节，定时控制灵活设置确保路灯照明智能控制的方案。 高效节能

6.3 能源管理体系

对校园水、电、气等接入能源进行统计分析，包括同比分析、环比分析、损耗分析等，了解能源消耗总量和能源流量。

根据校园建筑分类，收集统计各类建筑的用电量数据。 如办公楼、教学楼、学生宿舍等用电量，分类分析数据，提供领导决策，提高管理效率。

建立符合校园节能监管内容和要求的数据库，能自动完成能耗数据的采集，自动生成多种形式的报表、图表和系统的能耗审计报告，并能监控节能运行状况——消耗设备并设定控制策略以达到节能目标。

6.4 智能消防系统

智慧消防云平台以物联网、大数据、云计算等现代信息技术为基础，将分散的火灾自动报警设备、电气火灾监控设备、智能烟感探测器、智能消防水利等设备连接成网络，并通过云平台对这些设备进行消防信息的实时动态采集、数据分析、挖掘和趋势分析，帮助实现火灾科学预警、网格化管理、实施多责任监管。 实现无人值守智能消防，实现智能消防“自动化”、“智能化”、“系统化”要求。 从防火，到火灾报警，再到控制联动，运行在一个统一的系统平台上，用户、安保人员、监管单位可以通过该平台直观地看到每栋楼内各种消防设备和传感器的状态。 遇有详细隐患、火灾等紧急和非紧急情况，可在几秒内，通过手机短信、语音电话、邮件提醒、APP推送等方式快速发送相关报警和事件信息。 及时通知相关人员。

7 平台部署硬件选择

7.1 电力监控运维平台

7.2物流计费管理

7.2.1 宿舍/商业预付费平台

7.2.2 充电桩管理平台

7.2.3 智能照明管理

7.3 能源管理体系

7.4 智能消防系统

7.4.1电气火灾监控系统

7.4.2 消防设备供电监控系统

7.4.3 防火门监控系统

7.4.4 消防应急照明及疏散指示系统

8 结论

从以上介绍可以看出，校园能效综合管理平台安装简单、使用方便、管理方便，智能化和自动化程度高，可以实现远程监控。 是实现高校用能科学管理，减少企业管理量，提高管控能力，增强相关校园产权单位竞争力的有效解决方案。 对于严格控制公寓违规用电，消除公寓用电隐患，防治公寓火灾事故，将起到非常积极的作用。

校园能源监控系统实现了高校能源消耗管理从粗放型向高效型、事后被动型向事前主动型、单一节能型向系统节能型、经验型向科学量化型转变，最终帮助高校实现节能降耗的总体目标。

参考

[1]、高等学校校园建筑节能监管体系建设技术导则[Z]

[2] 校园能源监控系统设计。 孙景鹏

[3]安科瑞大学综合能效解决方案2022.5版

[4]安科瑞企业微电网选型手册2021.10版
