能耗在线监测系统的汇总分析与储存的基本操作

2023-01-31

能耗在线监测系统应在实际操作系统上开发运行。 整个系统采用B/S结构作为总体结构，选择它作为关键技术，采用当前服务器能够支持的数据库。 完成大规模公共建筑能耗实时检测。

为完成建筑能耗的监控，系统需要具备能耗数据的实时采集、传输、处理和存储，能耗分类分项汇总分析，部分能耗显示等功能。指标值。

(1) 即时收藏

过去，所有的能耗数据都是人工收集的，效率不高。 该系统必须使用智能电表按设定的时间间隔完成能耗数据的自动采集，并支持人工数据录入。

(2) 能耗数据传输

利用下一层网络将采集到的能耗数据传输到网关ip，由网关ip汇总打包后传输到本线路在线监控设备的数据中心，为下一步做好充分准备数据处理和存储步骤。

(3) 数据处理和存储

以上传输的数据称为初始能耗数据。 主要对初始能耗数据进行回归检验、分析、归一化等预处理处理，然后进行分类分项拆分能耗监测管理系统厂家方案，形成统一标准中的分类分项能耗数据，其分类及分项能耗数据存储能耗数据和初始能耗数据。

（4）分类分项能耗汇总分析

从数据库中调取存储的分类、分项能耗数据，进行分类、分项能耗汇总分析，形成各类分类、分项能耗指标。

(5) 各项能耗指标显示

生成的分类和分项能耗指标值，根据网页以不同的图形、表格等形式提供给消费者访问浏览。

能耗在线监测系统中的各项功能是借助相应的功能子模块完成的。 不同类型的子模块在启动运行期间必须遵循以下规定：

① 系统中各功能子模块互不相关，但都与在线监测系统设备中的数据核心相关，可实现对数据库的浏览和操作；

②各功能模块的页面形式和操作方式应保持一致，实际操作页面采用传统的多文本文档页面展示，方便用户使用；

③系统必须有主页面，用户可以通过系统主页面操作各个子模块，进行相应功能的应用；

④ 系统登录页面提供用户帐号和密码输入功能，使不同角色的客户可以以不同的管理权限登录系统，并进行相应权限的密钥管理；

⑤ 系统中完成数据采集、归纳、解析、分析功能的子模块应相互配合，使各个子模块按照设置的先后顺序进行一定的实际操作。

夏远

上海嘉定安科瑞电气有限公司；

摘要：公共建筑是节能大户嘉定区能耗管理系统排名，是节能减排的重点。 做好公共建筑节能工作，对于推动和带动全社会节能工作，实现节能减排目标，实施“转方式、调结构”重大战略具有重要意义。 ”。 本文以Acrel-5000能耗监控系统在周庄宾馆能耗计量系统中的应用为例，介绍能耗监控系统应重点解决智能化、自动化、可视化、可量化的采集和存储能源消费基础数据，从而降低能源使用成本，为建设节约型社会发挥作用。

关键词：能耗监控系统； ACREL-5000； 周庄宾馆

1 简介

随着社会的发展，能源消耗也在快速增长，尤其是建筑能耗增长尤为迅猛，已经成为除工业和交通运输之外的第三大能源消耗。 按照目前建筑业的发展趋势，再过几年，社会的能源输出将无法满足能源需求，因此降低能源消耗是一个非常重要的问题，需要尽快解决。 大型公共建筑能耗监测系统的建设，使人们能够全面了解大型公共建筑的能耗情况，为制定有效的节能减排政策和决策奠定基础。 随着我国城镇化进程的推进和经济的发展，我国建筑能耗总量呈持续增长趋势，且增长速度越来越快。 如果任由建筑能耗照此增长，势必给我国能源供应安全带来巨大压力，建筑节能势在必行。

2 项目概况

项目位于北京市朝阳区十八里店，东临西大望路南延，南接头南路，北接西沿北大街。 地下二层为停车场，地下一层为休闲等配套设施，一层为酒店式公寓大堂及商务，二层为山水文源集团新办公区，三层为八楼是酒店客房。

建筑面积：6.5万平方米，地下二层，地上八层，地下一层层高3.8m，地下二层层高5.5m，一层层高5.5m，二层为4.5m，其他标准层高为3.3m。

3 系统架构

Acrel-5000能耗分析管理系统是根据周庄宾馆的能耗计量系统的实际情况而设计的。 整体网络结构采用屏蔽双绞线直接连接智能网关，再通过TCP/IP网络将数据上传至监控主机。

系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。 所有仪表通过485屏蔽双绞线敷设到消防值班室，再通过智能网关连接到系统主机，完成仪表数据的采集和管理。

系统结构图

4 系统软件模块

综合能耗主界面

主页面展示了该楼宇的楼宇图片、楼宇基本信息、楼宇用电量饼图以​​及当月的各项能耗情况。 根据选择的建筑加载建筑图片，可以选择时间查看建筑的能耗情况。 选择建筑物或时间后，会自动刷新。 默认为当天。

分支能量

系统可以统计一定时间内各支行的日、周、月、季、年用电量。 系统可查看各分行能耗趋势，按已有日期或自定义时间查询，并能以图表形式显示分行总能耗。

分项能源消耗统计

系统可对能耗进行分项统计和显示。 其中，单项日能耗同比分析图显示了不同项目当天和昨日的能耗直方图； 能耗饼图展示了过去31天各项目的能耗占比； 能耗趋势； 子项能耗排行图显示所选子项能耗值对应的前10个分支。

分项能耗报告

系统可以统计一定时间内各分项的日、周、月、季、年能耗情况。 分项可查看各分行能耗趋势，可按已有日期或自定义时间查询，统计数据可导出Excel。

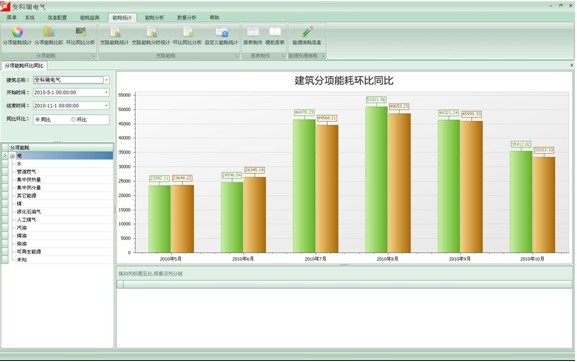

能耗同比分析

系统可对各主要耗能设备的能耗进行上年同期值和上月值的同比环比分析，检验节能效果，进行节能减排。节能绩效考核，并根据分析结果修订节能目标。 各支路当年月度能耗及上年同期能耗统计；

5 展望

存储采集数据并形成可视化图表：系统采集数据并存储在数据库中，系统可以满足报表查询和导出，系统可以以直方图的形式展示能耗趋势等。 ，给客户更好的体验。

高耗能点诊断：管理人员可通过系统采集数据，积极分析各回路的同比和环比，通过一级分析找出高耗能点。

通过能耗分析改进管理运营模式：酒店对高能耗点进行节能改造，使能耗数据降低公司运营成本，增加利润。

六，结论

建筑能耗系统是针对能源问题日益紧张、能源价格不断上涨的背景下的建筑能耗而设计的。 建立能耗管理系统后，不仅可以减轻工作人员的工作量，提高工作效率，而且直观的统计分析结果可以更有效地帮助管理人员根据能耗情况做出正确的分析，做出有针对性的决策。未来发展规划。 做出正确决策，对于推进和推动节能工作，实现节能减排目标具有重要意义。

参考：

[1].技术要求

[2]. 《国家机关办公楼和大型公共建筑能源监测系统——建筑分项计量设计安装技术导则》
