重点能耗单位能耗在线监测系统及数据上传技术方案
2022-02-12
安克瑞崔婷玉 / 安克瑞李宇轩
一、施工背景
为贯彻落实《重点用能单位节能管理办法》（国家发展改革委令2018年第15号）和《国家发展改革委关于节能减排有关事项的通知》印发重点用能单位“十万能源”行动（发改环字[2017]1909号）和国家发展改革委办公厅《关于印发“十万能源”名单的通知》百家“重点用能单位”（发企办环字[2019]351号），进一步推进重点用能单位能耗总量和强度“双控”，各省市相关主管部门已陆续下发通知，要求纳入“十万”行动的重点用能单位落实节能主体责任，加强节能管理，按照根据《重点用能单位能耗在线监测系统推广建设工作方案》（发改环保[2017]1711号）等要求，建设接入终端系统，接入省重点能源单位能耗在线监测平台按时进行，重点能耗单位能耗在线监测系统建设未按时进行，未配备和使用能源计量器具的，依法依规责令限期改正，逾期不改正或者不符合要求的，严格按照有关规定处罚。法律法规。
二、标准和规格
《NHJC-01-2018重点能耗单位能耗在线监测系统——总体架构规范》
《NHJC-02-2018重点能耗单位能耗在线监测系统——基本信息及格式规范》
《NHJC-03-2018重点能耗单位能耗在线监测系统——系统平台接口协议规范》
《NHJC-04-2018重点能耗单元能耗在线监测系统-端设备接口协议规范》
《NHJC-05-2018重点能耗单位能耗在线监测系统-省级平台机房及硬件配置规范》
《NHJC-06-2018重点能耗单位能耗在线监测系统终端设备技术规范》
《NHJC-07-2018重点能耗单位能耗在线监测系统——能源品种采集规范》
《NHJC-08-2018重点能耗单位能耗在线监测系统——系统安全规范》
《NHJC-09-2018重点能耗单位能耗在线监测系统-省级平台功能规范》
《GB/-2008工业企业能源管理导则》
《GB/-2012能源管理体系要求》
《GB/T2598-2008综合能耗计算通则》
《GB/T3484-2009企业能源平衡通则》

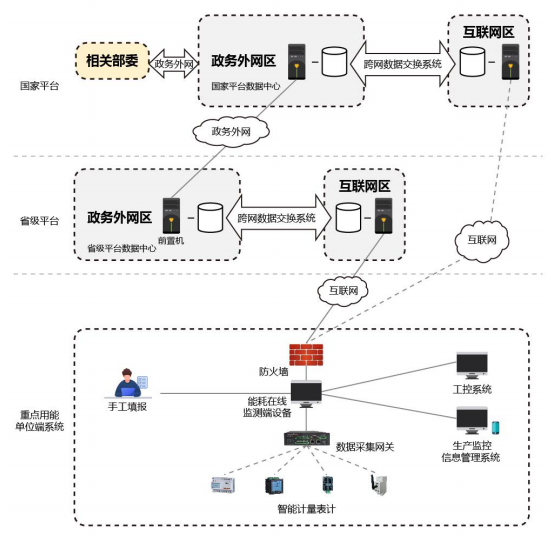

整个框架
三级平台+终端设备
重点用能单位能耗在线监测系统采用“平台+省级平台+重点用能单位终端系统”的结构，为各部委、节能部门等用户提供不同层次的用能情况各级质监部门、重点用能单位。服务。
平台
平台是指在节能部门设立的数据中心，用于接收、存储、汇总、分析重点用能单位的能源相关数据，为相关政府部门、用能单位和广大群众提供应用服务。公共，也称为“数据中心”。
省级平台
省级平台部署在省（自治区、直辖市）有关部门，接收、存储、汇总、分析本地区重点用能单位能耗在线监测数据，为相关地方提供应用服务。政府部门和用能单位。“省级数据中心”。
终端系统
是指重点用能单位的接入终端系统，是对企业能源转换、输配、利用和回收进行动态监控和管理的信息系统。
终端设备
放置在重点用能单位的设备，用于收集、分析、汇总用能单位能耗数据，并将数据上传到系统平台。
四、端系统结构
企业端系统由能耗在线监测端设备、计量仪表、工业控制系统、生产监控系统、管理信息系统、通信网络及相应的管理软件组成。、上传等功能。
五、终端设备

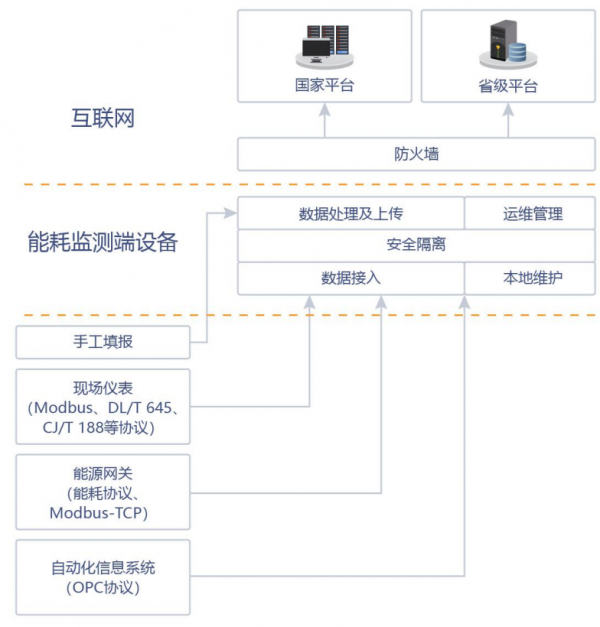

能耗在线监测终端设备放置在重点用能单位，实现数据访问、安全隔离、数据处理、存储上传、运维管理等功能。网络安全和信息安全防护应符合相关标准和企业自身需求。结构如下图所示：
(1） 终端设备硬件参数
单主板采用低功耗处理器；
单板内存大小4G；
硬盘：128G固态硬盘
独立双主机“2+1”架构，非IP物理隔离；
带VGA接口，可外接显示器，方便现场维护操作；
双冗余开关电源，互为备份，支持热插拔，保证终端设备的可靠性，并具有断电声光报警功能；
8个RS485串口；
6个千兆以太网；
4个USB接口能耗管理系统及平台，可用于CA证书接口；
(2）终端设备软件功能
支持通过（GB/）、DL/T645、CJ/T188等协议采集现场仪表所需的实时能耗数据，汇总生成能耗数据报表；
支持从能源网关、DTU、SCADA通过TCP（GB/）、能源消耗协议等实时上传能源消耗数据，汇总生成能源消耗数据上报；
支持通过OPC协议采集自动化信息系统所需的实时能耗数据，汇总生成能耗数据报表；
支持人工数据上报：对于不具备在线采集条件的数据，提供人工数据上传；
具备基础数据处理和本地存储功能，本地历史数据可存储6个月以上；
可根据项目情况录入企业基本信息、企业生产层次、计量仪器档案信息、终端设备信息、数据采集项信息等各种基础信息；
按照《NHJC-04-2018关键能耗单元能耗在线监测系统技术规范-终端设备接口协议规范》要求上传数据至或省级平台；
支持断线缓存，保证数据连续性；
终端设备平台，方便用户使用和配置；
支持手动补录和远程升级；
能源使用数据收集；
数据上传日志；
六、可以管理平台
一、基本信息配置
企业基本信息、用能单位基本信息、计量器具信息、用能单位工艺信息、关键用能设备信息
2、手工填写
3.能源监控
配电主接线图、能量流图
4. 能源使用统计
能耗数据采集、能耗分类统计及占比分析、重点用能设备能耗分析、能耗同比对比分析
5. 全厂看板
6.权限管理
7.APP访问
8.系统日志
七、ANet 系列能源网关
ANet系列能源网关可以集中采集分散在企业内的能源计量仪表，上传到终端设备，满足办公办公室、大型公共建筑、大型公共建筑、和工业企业。多种形式的能耗计量及分项数据采集需求，配合易用的数据配置软件工具，可快速配置所需采集数据及上传数据中心等参数信息。

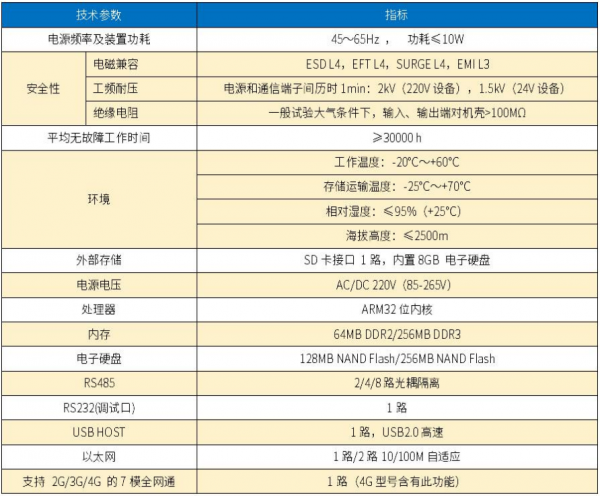

(1） 能量网关硬件参数
(2） 软件功能
支持多种仪器协议：支持DL/T645、GB/T 19582-200()、CJ/T188-2004等；
TCP实时数据转发；
分项测量Xml数据报文定期上传；
数据AES加密；
http;
数据存储;
远程配置和维护；

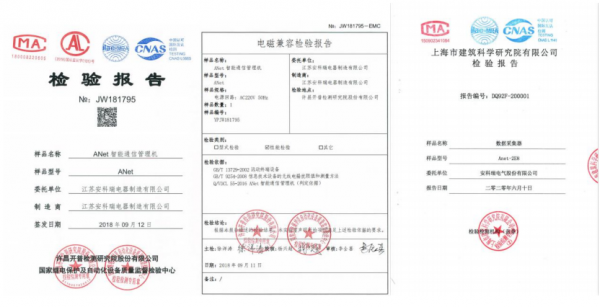

（3）相关报告和证书
GB/T 17626.2-2018《电磁兼容试验和测量技术的静电放电抗扰度试验》4级。
GB/T 17626.6-2017《电磁兼容测试与测量技术射频电磁场辐射抗扰度试验》3级。GB/T 17626.4-2018《电磁兼容测试与测量技术电快速瞬态脉冲抗扰度试验》4级。
GB/T 17626.5-2019《电磁兼容试验与测量技术浪涌（冲击）抗扰度试验》4级。
GB 9254-2016《信息技术设备无线电干扰限值及测量方法》合格。
八、设备选型

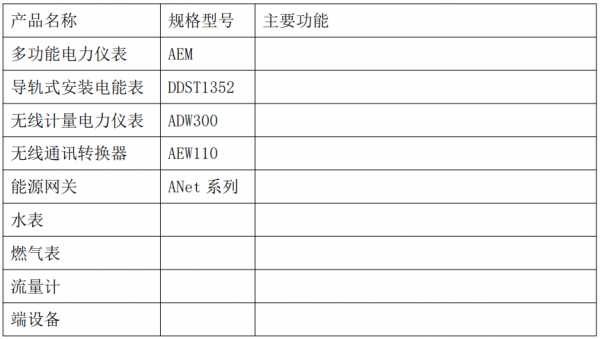

【参考】
[1] 于辰. 重点能耗单位能耗在线监测系统建设技术路线［J］科学家
[2] 安科瑞企业微电网设计与应用手册。2019.11版
作者简介：崔廷玉能耗管理系统及平台，男，本科，主要研究方向为单位关键能源能耗在线监测。
