（知识点）安科瑞-建筑能耗监测系统运行环境

2023-03-10

安科瑞宇阳

一

网络拓扑结构

‍安科瑞大型公共建筑能耗监测系统是指为国家机关办公楼和大型公共建筑安装分类分项的能耗计量装置，采用远传等方式及时采集能耗数据实现重点建筑能耗。 具有在线监测和动态分析功能的硬件系统和软件系统的总称[1]。 其中，分类能耗是指按照政府办公建筑和大型公共建筑消耗的主要能源类型，如电、气、水等，收集整理的能源消耗数据。根据各类能源的主要用途收集和组织的能源消耗数据。 例如，电能分项能耗应包括：照明插座用电、空调用电、动力用电、特种用电。

Acrel-能耗分析与管理系统采用分层分布式结构，即现场设备层、网络通信层和站控管理层如下图所示。

1、能耗监测管理系统建设

完成建筑能耗监测系统的能源监测系统建设，并适当考虑未来建设的管控需求。 实现项目用电量、用水总量的管理、查询和显示。

2、测量设备的调试

完成项目能耗计量设备的选型、配置、调试，实现项目内各类能源数据的统计与分析。

3、系统通信网络建设

完成所有计量仪表、仪表与网络通信层设备、通信层与系统管理层之间的通信，实现终端计量仪表与能耗监测平台软件系统之间的数据通信功能。

能耗监控系统建设以高速以太网为核心，采用现场总线通讯与高速以太网相结合的方式构建系统网络，充分利用项目现有网络资源。 能耗监控系统各监测区域的数据传输方式采用与项目现有通信网络共享的方式，实现了项目水电监测点向能耗监控系统的数据传输。

4、能耗监控系统平台软件开发

完成项目楼宇能耗监控系统各功能应用软件开发项目。 在能耗监控系统平台实现能耗监控、分项能耗、能耗统计、对比分析、能耗报表等软件功能。

二

系统运行环境

2.1. 系统硬件要求

Acrel- 为了正常工作，安装系统软件的主机硬件必须满足以下要求：

内存：4G以上；

硬盘：500G以上；

显示：支持桌面操作系统的VGA、SVGA和图形适配器，显示超过256色；

2.2. 软件运行环境条件

Acrel-楼宇能耗监控系统软件主要运行在7操作系统平台上，数据库使用.7，历史库使用4.4

2.3. 能耗监控系统机房要求

能耗监控系统所在机房的防雷接地设计应满足安全防护和电子信息系统正常运行的要求，并符合现行国家标准《防雷设计规范》 GB 50057和《建筑物电子信息系统防雷》GB 50343技术规范的有关规定。 监控计算机和通讯采集设备所在环境应满足以下要求：

海拔高度：≤2500m；

环境温度：5℃～30℃；

最大日温差：25K；

相对湿度：10%～80%，无结露或结霜。

三

系统功能

3.1. 安科瑞大型公共建筑能耗监控系统登录界面

系统可根据客户要求定制个性化的系统登录界面，登录界面所使用的图片、标识可由用户自由更换。

3.2. 能耗概览

成功登录系统后，即可进入主页面。 主页面显示建筑图片、建筑基本信息、项目整体能耗情况。 , 日常能耗趋势。

3.3. 支路能耗

3.3.1. 分支机构概要

支路能耗概况主要显示所选支路的能耗比例、日均负荷曲线、历史趋势。 选择要查看的楼宇，对能耗和支路进行分类，选择“最近48小时”、“过去31天”、“过去12个月”、“过去3年”类型中的一种，查看支路能耗可以上图。 振铃比 显示所选分支的振铃比数据。 当日负荷曲线 支路负荷曲线，当日最大值、最小值、平均值等。

3.3.2. 能耗统计

分行能耗统计主要统计所选分行的能耗日报表、月报表和年报表。 选择要查看的建筑物、支路和日期，选择“日”、“月”、“年”的报表类型之一。 点击“查询”可查看分行报表； 单击“导出”以导出表格。

3.3.3. 数据集复制

该数据集主要统计了选定支路在一定时间内的能耗情况。 选择要查看的楼宇、能耗分类、支路、起止日期，点击“查询”即可查看该支路的能耗数据。 单击“导出”将报告导出到 Excel。

3.3.4. 同比分析

可以查询某项目“年”中某“回路”的能耗与上年“同期”数据的对比，提供柱状图对比和数据报表对比珠海用户端能耗管理系统，直观展示能耗数据的差异。

3.3.5. 参数查询

参数查询主要统计所选分支的参数在一定时间内的数据趋势。 选择要查看的建筑物，能耗分类，支路，选择需要的参数，日期，点击“查询”即可查看该参数的变化趋势。 单击“导出”以导出报告。

3.3.6. 参数报告

参数报表主要统计了不同时间段不同支路电气参数的详细信息。 报告可精确到分钟，并可导出为ex​​ecl格式。

3.4. 项目能源消耗

3.4.1. 能耗概览

系统可按不同分项进行能耗统计和展示，并进行每日同比分析图表。 饼状图展示了过去31天各部门的能源消耗比例； 堆叠图展示了过去31天各部门的能源消耗趋势。

3.4.2. 能耗统计

能耗统计分析主要统计不同分项的能耗日报表、月报表和年报表。 选择要查看的楼宇、子项和日期，并选择“日”、“月”、“年”的报表类型之一。 点击“查询”可查看该子项的报表； 单击“导出”以导出表格。 选中一行数据，点击“图表”，可以查看能耗趋势。

3.4.3. 同比分析

查询项目某“子项”“年”各月能耗与上年“同期”数据对比，提供柱状图对比和数据报表对比，直观显示能耗数据差异。

由于版面原因，其他功能暂不展示，请咨询客服。

监控建筑数据的展示应包括：

建筑基本信息、能耗监测情况、能耗分类、分项情况；

每个监控分支的每小时原始读数列表；

各监测支路每小时、每天、每月、每年的能耗值（列表和图表）；

各类相关能耗指标图表；

单个建筑相关能耗指标与类似参考建筑的比较（例如平均值等）（表格和图表）。

安科瑞能效管理系统包括变电站用电运维云平台、智慧安全用电管理云平台、环保用电监管云平台、预付费用管理云平台、智能变配电监控系统、电能质量管理能耗管理系统、工业能源管控平台、漏电火灾监控系统、消防设备用电监控系统、防火门监控系统、应急照明及疏散指示系统、汽车/电瓶车充电桩充电管理系统、数据中心动态环境监控系统、智能照明控制系统、IT配电绝缘监测系统及相关产品。

再来一次红霞

1 概述

随着碳达峰和碳中和成为政府的主要任务，数据中心作为能源消耗密集、用能复杂的大型建筑，能够有效降低能源消耗，降低能源成本，避免用能过程中的“跑路”消耗。 为防止滴水现象，实施能效综合评价是一种非常必要的管理方法。

2 参考标准

DB31/T1302《数据中心能耗在线监测技术规范》

-2009《供配电系统设计规范》

《国家机关办公建筑和大型公共建筑能源监测系统——分项能耗数据采集技术导则》

《国家机关办公楼和大型公共建筑能源监测系统——能耗数据分项传输技术导则》

《国家机关办公楼和大型公共建筑能源监测系统——建筑分项计量设计安装技术导则》

《国家机关办公楼及大型公共建筑能源监控系统——数据中心建设与维护技术导则》

《国家机关办公楼和大型公共建筑能源监测系统建设、验收和运行管理规范》

《国家机关办公楼及大型公共建筑能源监控系统-软件开发指导手册》

3 配置方案

建立高效的能耗监测管理系统，实时测量建筑物内各种用能设备的能耗数据，并对采集到的数据进行统计分析。 可以合理确定各地区建筑能耗的经济指标和绩效评价指标，发现能源使用和能源浪费的规律，提高人员积极节约能源的意识。

① 构建数据中心智慧能源管理系统的基础框架，对能源消耗的各个环节进行实时监控；

②碳排放数据：通过系统可实现建筑单元人均能耗分析（包括水、电、能），实现低碳办公数据；

③区域能效比：实现建筑单元内区域能耗比较，便于能耗评估；

④同期能效比：实现同年、同期、同区域的能耗对比，方便分析节能数据；

⑤能耗考核管理：根据能耗定额标准约束值、标准值、指导值对单位面积能耗和人均能耗指标进行分析；

⑥ 能耗竞争排名：比较各功能区能耗，实现能耗排名，增强员工节能意识；

⑦ 对能耗数据进行综合分析、统计、打印、查询等功能能耗源管理系统，并可根据能耗监控管理系统的需要选择打印不同样式的报表。 为能耗运行管理部门提供可靠依据；

⑧ 能耗数据采集，随时查询，并根据采集到的数据进行统计分析，监测异常能耗，对能源智能表故障进行报警，提高系统信息化和自动化水平。

4 系统结构

5个系统功能

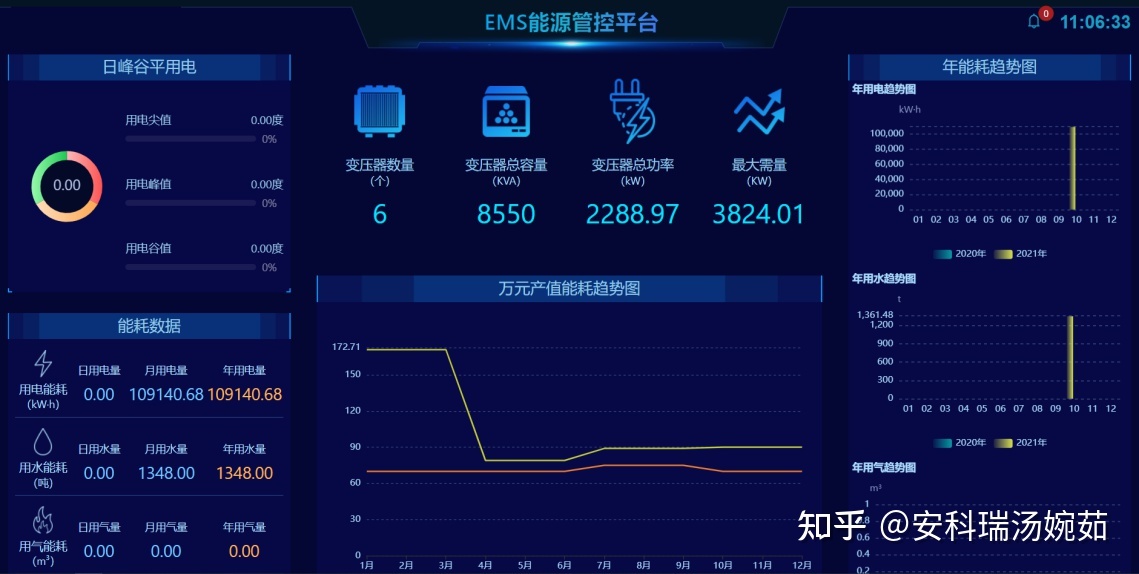

●建筑能耗概况

主要展示所选建筑的基本信息，各类别建筑的能耗对比，一天的小时趋势，一个月的日趋势，以及分时间段的峰、平、谷能耗直方图. 能源类型可选择电、水、可再生能源等能源类型，并折算标准煤。

●建筑能耗统计

经常帐下所有建筑的日、月、年能耗统计报表，可以报表或图表的形式展示，并可以excel形式导出保存。

可选择查看当前建筑能耗数据的同比和环比分析对比，可选择日/月/年周期进行对比，通过直方图和百分比数据。

图形化显示建筑物当前能耗流量，鼠标悬停显示当前区域或线路的能耗数据，可选择开始日期和截止日期。

您可以选择查看特定电路的能耗趋势，包括每日平均负载曲线显示、每日能耗对比数据、过去48小时、过去31天、过去12个月、过去3年的能耗数据。

●能源成本报告

系统可设置能耗单价，并通过报表显示日、月、年能耗账单。

●配电监控

您可以选择查看所选建筑物的配电系统主图，并在主图中显示当前配电系统的遥测、遥信数据和状态。

●各项目的能源消耗

显示当前建筑的照明插座、空调、电源和专电消耗情况，并通过饼图和柱状图展示能源占比、同比比较和分项能耗趋势。

●区域能源消耗

显示建筑各区域当前能耗，通过饼图和柱状图展示能源占比、同比对比和分项能耗趋势，可按建筑和楼层区分。

●能耗安全监控

通过监测配电回路的泄漏电流和电缆温度来分析商业中心的能源安全。 商业楼、写字楼、酒店楼层配电箱进出线安装漏电检测器和温度传感器，其他建筑物进线安装漏电检测器和温度传感器。
