导读

国家发展改革委、国家质检总局联合印发《重点用能单位能耗在线监测系统推广建设工作方案》（发改环字[2017]2017年第10号） 1711），《关于加快建设重点用能单位能耗在线监测系统的通知》（环字[2019]424号）建立重点用能单位能耗监测系统，严格按照相关技术标准推进接入终端系统建设。规范和进度要求，确保到2020年底各地区所有重点用能单位接入终端系统建设完成前，数据按日上传。

我们梳理了重点能耗单位能耗在线监测系统建设中关心的热点问题，梳理了“建设单位能耗在线监测系统40个问题”系列主题。重点能耗单位”。建设、核心设备、企业侧建设四个方面，以问答的形式系统介绍了重点用能单位在线监测系统建设的相关知识。

政策法规和标准技术

重点用能单位如何界定，划分标准是什么？

（一)年综合能耗1万吨标准煤及以上的用能单位；

（二)国务院有关部门或者国家人民政府节能主管部门确定的年综合能耗5000吨以上10000吨标准煤的用能单位）省、自治区、直辖市能耗核算单位为法人。

能耗在线监测系统建设的目的和现实意义是什么？

全国单位能源消耗总量占全国能源消耗总量的60%。这部分企业拥有庞大的能源基础。逐步实现能源精细化管理的合理利用，将降低我国单位GDP能源消耗总量，合理提高能源利用率。速度。

传统制造企业向先进制造和智能制造转型，为实现企业能源管理的信息化、数字化，需要结合新一代信息技术、物联网技术和通信技术，完成企业数据的上云. 建设的目的是通过新时代的信息技术实现能源精细化管理，进而发挥节能增效的作用。

国家对能耗在线监测系统建设有哪些相关政策？

2017年9月，国家发展改革委、质检总局联合印发《关于印发重点用能单位能耗在线监测系统推广建设工作方案的通知》（发改环字[2017]1711号）要求各地加快重点耗能单位建设。建立单位能耗在线监测系统，完善能源计量体系，加强能耗总量和强度“双控”态势分析预测预警，推动完成“双控”目标任务。

2019年4月，国家发展改革委、市场监管总局《关于加快建设重点用能单位能耗在线监测系统的通知》（发改办环字[2019]424号）要求2020年底前各区域所有重点区域完成用能单位接入终端系统建设，实现数据每日上传。

能耗在线监测系统建设是否有相应的标准技术规范？

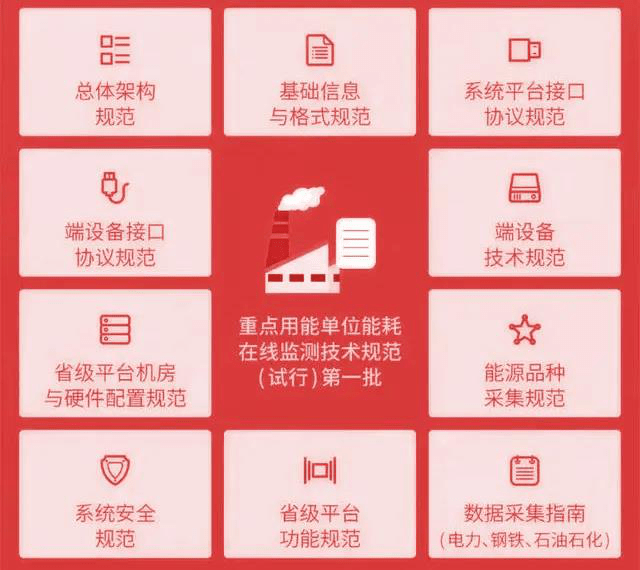

2018年5月，国家节能中心正式发布《重点用能单位能耗在线监测系统技术规范》，分为基础标准、技术功能标准、数据协议标准、安全检测标准、验收标准、维护标准和能量测量仪器规格。和行业应用规范。

重点用能单位是否必须参与能耗在线监测系统的建设？

《重点用能单位节能管理办法》第三条规定：重点用能单位应当执行国家和地方有关节能的法律、法规、规章、政策和标准，加强节能管理，降低能耗。按照合理使用能源的原则进行消费。消耗量由县级以上地方人民政府节能主管部门管理。

能源消耗在线监测系统的建设是企业合理利用能源、节约能源、降耗、提质增效的基本手段。

能耗在线监测系统是否有相关法律法规？

新修订的《中华人民共和国节约能源法》自2008年4月1日起实施。

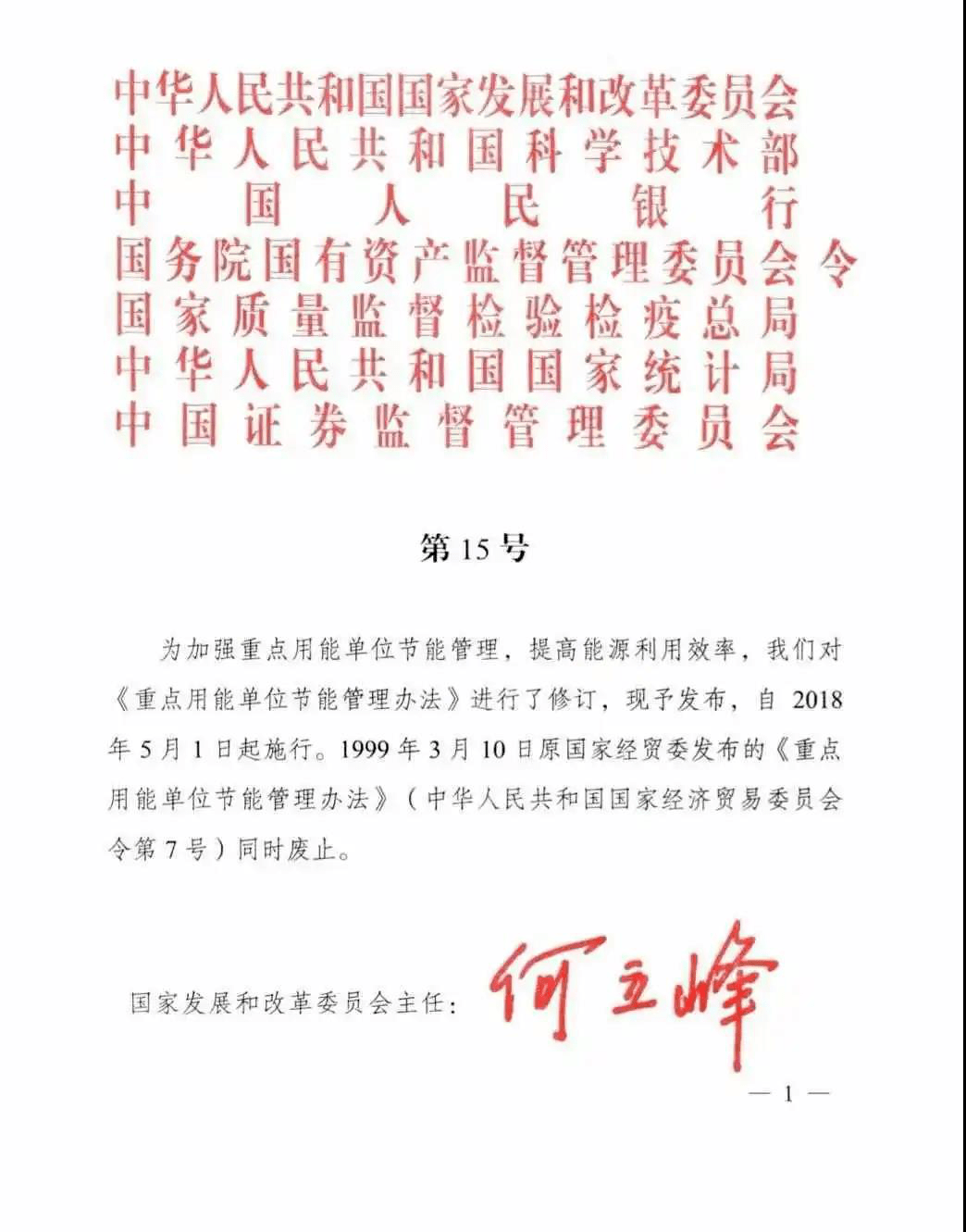

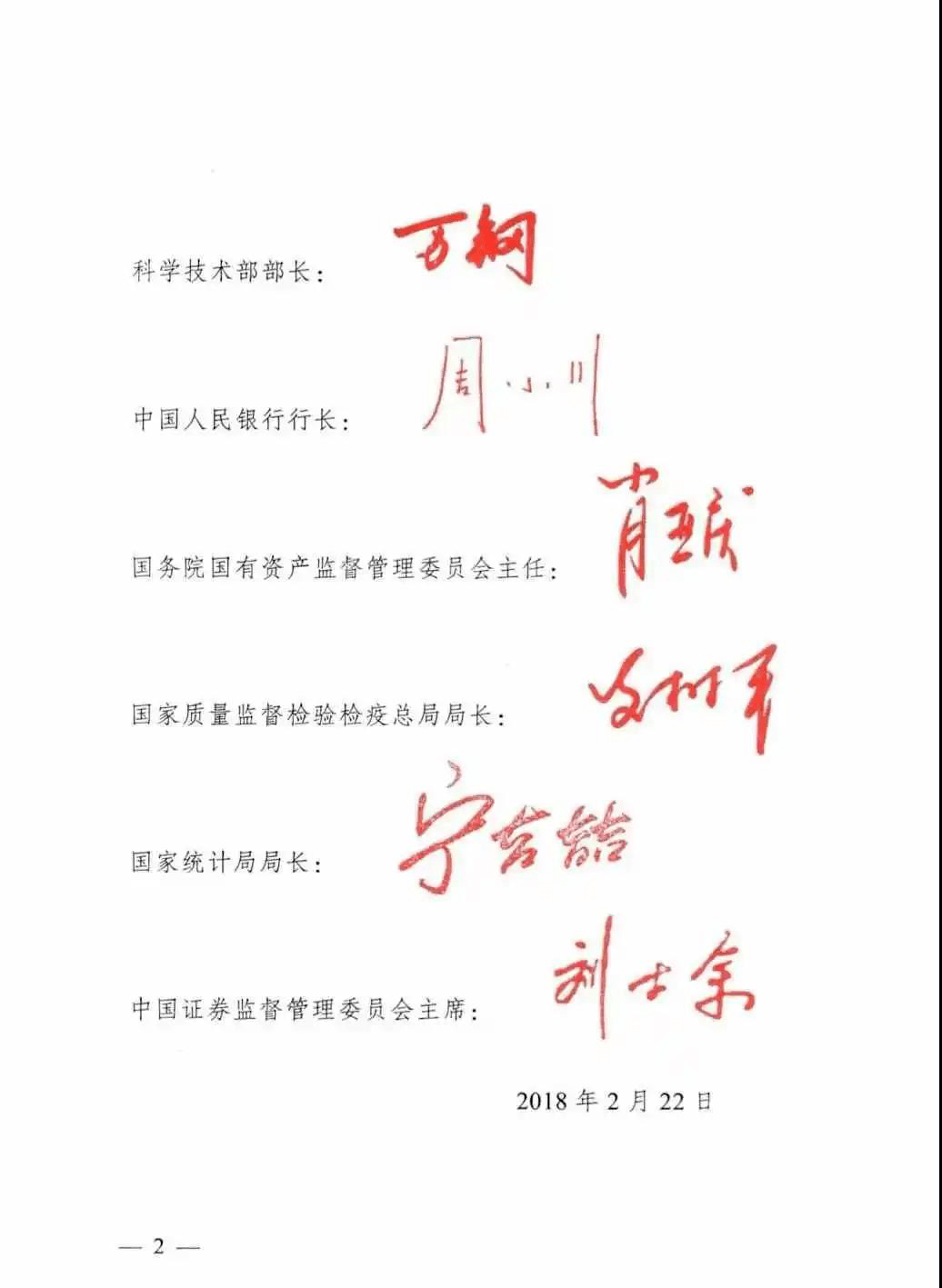

2018年2月，国家发展改革委、科技部、人民银行、国资委、质检总局、国家统计局与中国证监会联合发布《重点用能单位节能管理办法》。

建设单位关键能源能耗在线监测系统的顶层设计思路是什么？

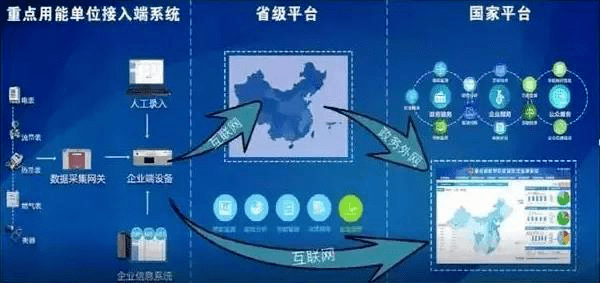

重点用能单位能耗在线监测系统采用“国家平台+省级平台+重点用能单位终端系统”的三级架构设计。用户提供不同级别的服务。

未来能耗在线监测系统将为哪些主体提供什么样的服务？

能耗在线监测系统建设分为省（市）级平台建设和企业接入终端系统建设。

省市平台主要供各部委及相关节能主管部门制定区域节能减排规划、能源消耗总量和强度（“双控”考核）、项目投资预算、碳排放权交易权、碳核查和其他宏观经济政策。决策起到辅助决策的作用；

企业接入终端系统专注于企业内部用能设备能耗数据的精准计量，通过企业能源管理信息化软件平台实现企业能耗的精细化管理，进一步挖掘节能潜力空间和转变。实现节能降耗、提质增效的机遇。

能耗在线监测系统与目前广为宣传的物联网、工业互联网、工业4.0等概念有什么关系？

工业互联网、工业4.0、智能制造等概念是工业智能化发展的关键。综合信息基础设施。重点从网络、数据和安全三个方面构建产业生态系统。

能耗在线监测系统从企业能源综合利用的角度出发，深入车间和关键用能设备，实现对各类用能设备的准确能耗计量和能源利用效率分析。是工业互联网的发展和实际应用。重要的细分应用场景。

政府通过能耗在线监测系统获取企业能耗数据的目的是什么？

从政府的角度看，随着能耗数据在线监测系统建设的不断推进，平台上数据的积累价值已经开始显现建筑能耗监测管理系统，对政府宏观决策具有指导作用双重控制指标评估，以及碳排放和碳交易权的数据基础。，经济指标与能源消费的关系，对供需平衡调整将产生深远影响。细分应用场景。

解决方案

为响应国家和地方多项关于重点能耗单位在线监测系统的政策，安科瑞开发了能源管理云平台。

在变电站或配电室等场所安装多功能电能计量仪表；在各类用能场所安装水表、气表等各类仪表。数据上传到公司租用的云服务器，数据集中存储，统一管理。授权用户可以通过PC、PAD、手机等终端设备访问数据和接收报警信息，方便用户了解各个时间点的能耗，管理各个时间点的能耗。

能源管理云平台介绍

能源管理云平台主要包括七大“平台概况”、“建筑能耗”、“支路能耗”、“分项能耗”、“部门能耗”、“区域能耗”、“系统设置” ”。功能模块支持明暗主题色切换，支持中英文切换。

平台概述

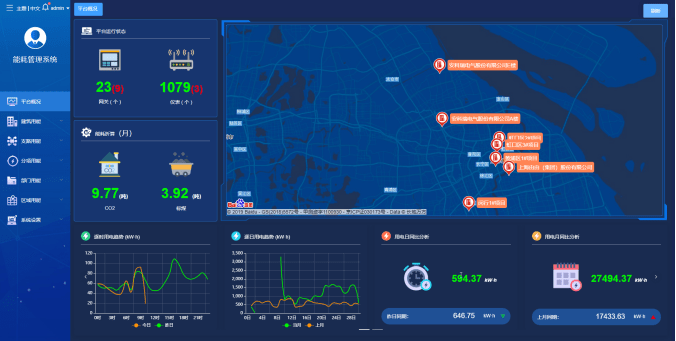

登录成功后，默认打开能源管理云平台的“平台概览”界面；平台概览模块显示当前登录用户管理的所有建筑物的总能耗，包括平台运行状态、地图导航、当月能耗换算、各能耗能耗。每小时、每月曲线和当日、当月能耗同比分析滚动显示；数据每 15 分钟自动刷新一次。如图所示。

建筑能源

建筑能耗模块包括建筑能耗概览、建筑能耗统计、多费率报表、同比分析、能源流程图等功能；主要统计每栋建筑的能耗。

建筑能源使用概述

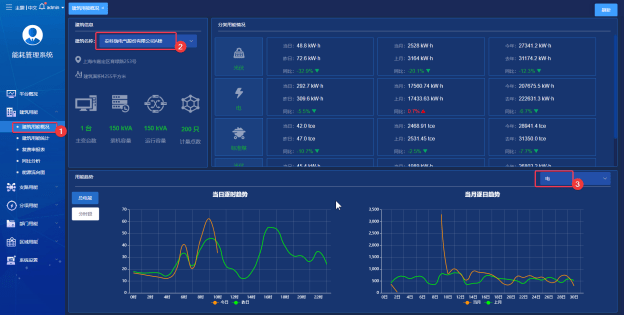

建筑能耗概况主要展示所选建筑的基本信息、建筑各类别能耗对比、当日小时趋势、当月日趋势；您可以选择建筑物包含的不同类别的能耗，并且可以切换到不同类别的能耗。能源使用趋势。选择用电分类时，可以选择显示总电能消耗趋势，或按时间段显示能源消耗趋势。如图所示。

建筑能源使用概述

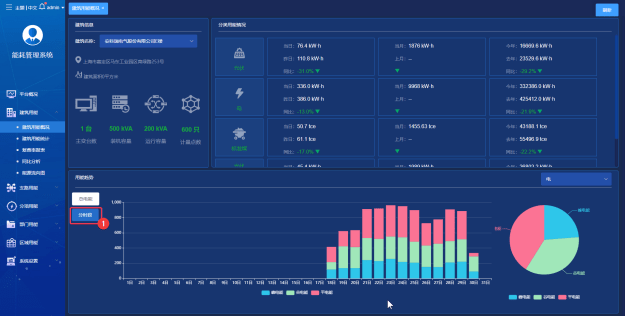

不同时间段的能耗趋势

建筑能源统计

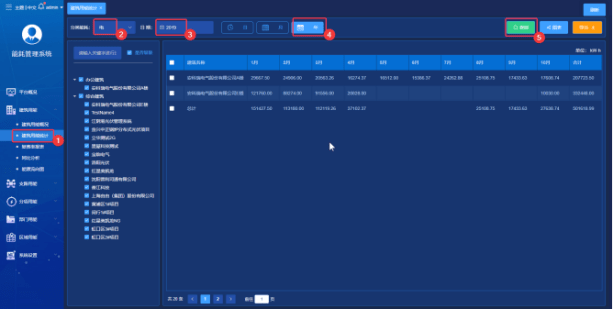

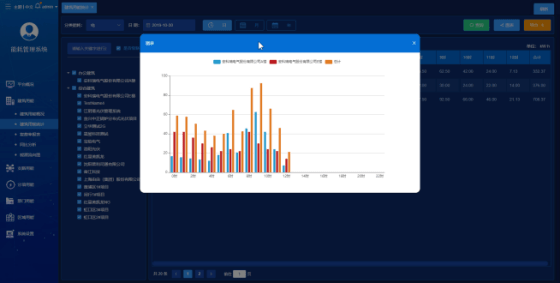

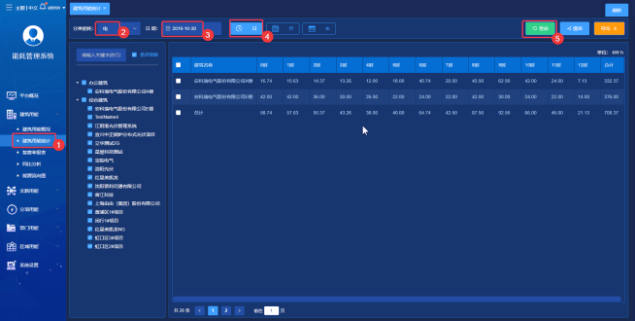

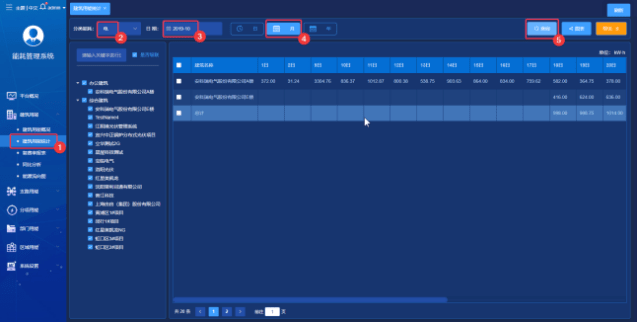

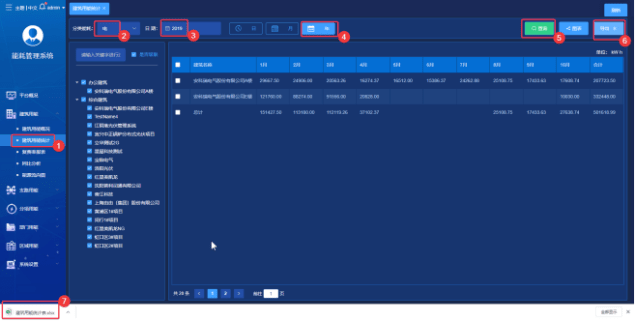

建筑能源统计主要统计当前登录用户管理的建筑能源的日报表、月报表和年报表。可根据不同类别的能耗统计计算所选建筑的日、月、年报表，并可导出表格。选择要查看的类别和日期，并选择“日”、“月”和“年”的报表类型之一。点击“查询”可查看该类别中各建筑的能耗数据；单击“导出”以导出表格。支持选择建筑数据生成柱形图；选择要查看的建筑，点击“图表”，可以查看该建筑的能耗图表，如图。

建筑能源统计日报

建筑能源统计月报

建筑能耗统计图1

建筑能源统计年报

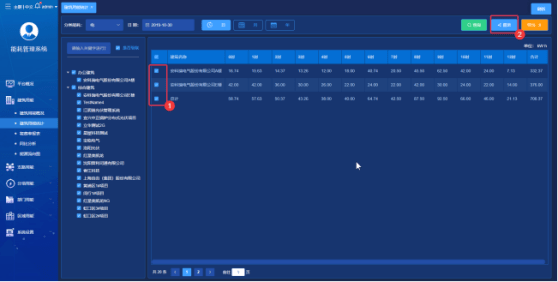

建筑能耗统计导出表

建筑能耗统计图2

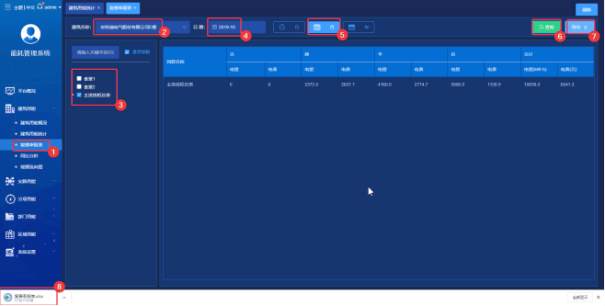

多费率报告

多费率报表主要统计建筑物内的峰、峰、平、谷电能和电费。选择要查看的建筑物、分支和日期，并选择“日”、“月”和“年”的报表类型之一。点击“查询”查看分行多费率报表；单击“导出”以导出表格。如图所示。

注：本报表要求计量设备支持按时间段统计功能。

多费率报告

多费率报告导出

同比分析

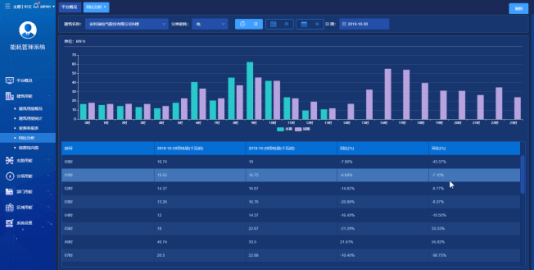

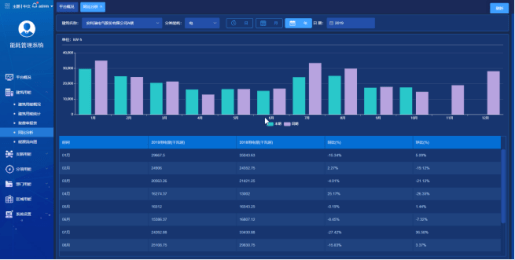

同比分析主要统计单栋建筑某类能耗的总能耗。选择要查看的建筑物，对能耗和日期进行分类，选择“日”、“月”、“年”的报表类型中的一种，即可查看该建筑物的能耗数据和图表。如图所示。

同比分析日报

年报同比分析

能量流图

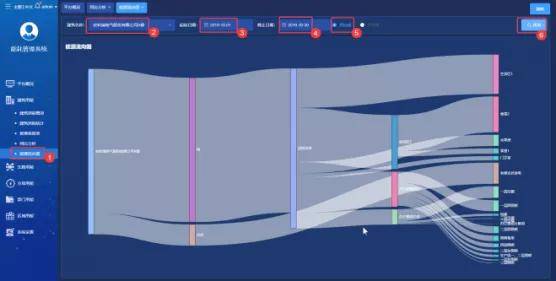

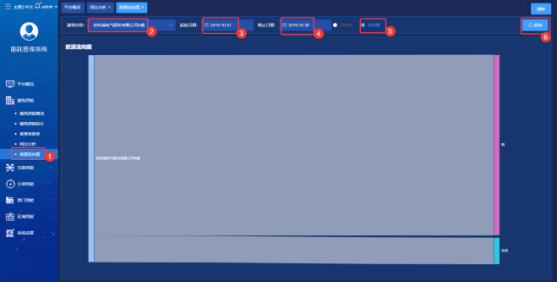

能源流程图主要展示了单体建筑各类别能源消耗的流程图。选择要查看的建筑物、开始日期和结束日期，选择“原始值”和“折算标准煤”数据类型中的一种，查看建筑物的分类能耗流向。如图所示。

原值

能量流图

标准化煤

能量流图

分支能量

分行能耗概览

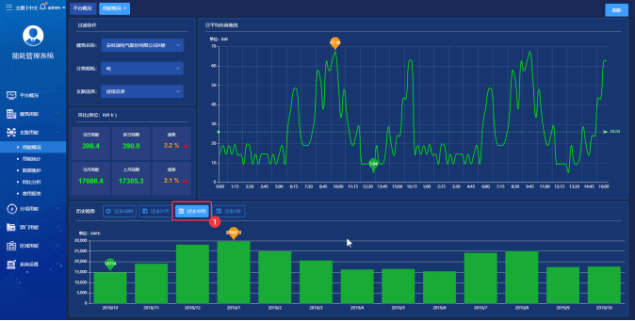

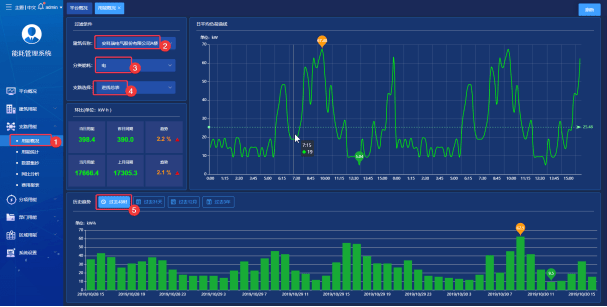

支路能耗曲线主要显示所选支路的能耗比、日平均负荷曲线、历史趋势。选择要查看的建筑物，对能耗和支路进行分类，选择“最近 48 小时”、“最近 31 天”、“最近 12 个月”、“最近 3 年”类型之一查看能耗的分支。能图。链接 显示选定分支的链接数据。当日负荷曲线 支路负荷曲线，当日最大值，当日最小值，平均值等数据。历史趋势显示选定分支机构过去 48 小时、过去 31 天、过去 12 个月和过去 3 年的能源使用情况。如图所示。

分行能耗概览

历史趋势 - 过去 12 个月

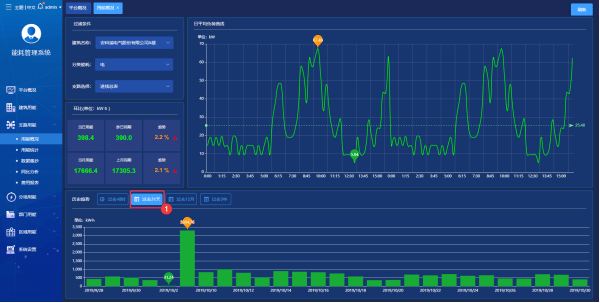

历史趋势 - 过去 31 天

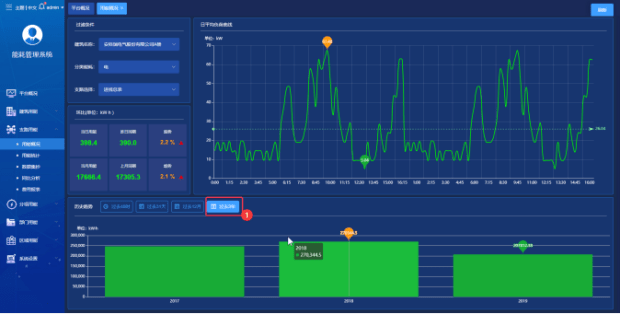

历史趋势 - 过去 3 年

分行能源统计

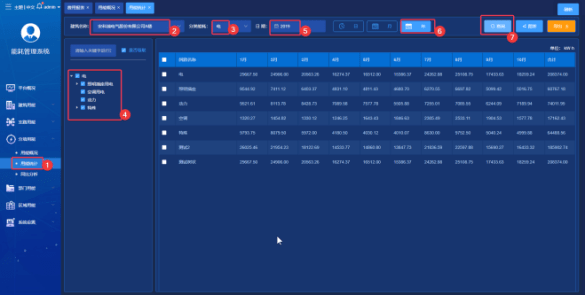

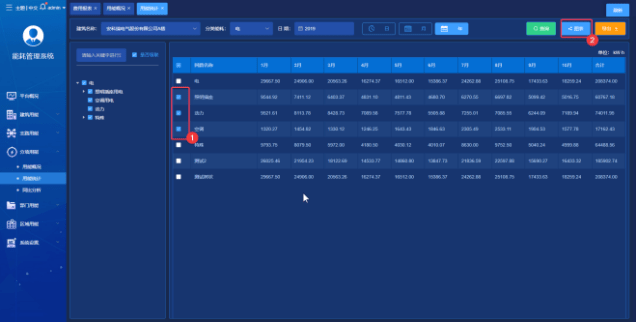

支路能耗统计主要包括选定支路能耗的日报表、月报表和年报表。选择要查看的建筑物、分支和日期，并选择“日”、“月”和“年”的报表类型之一。点击“查询”查看分公司的报表；点击“导出”导出表格，支持选择分支数据生成直方图；选择要查看的支路，点击“Graph”查看选中的支路。

分行道路能源统计日报

分公司道路能源统计月报

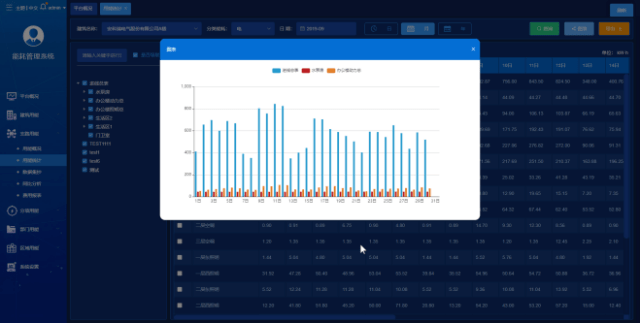

支路发电图

科路能源年报

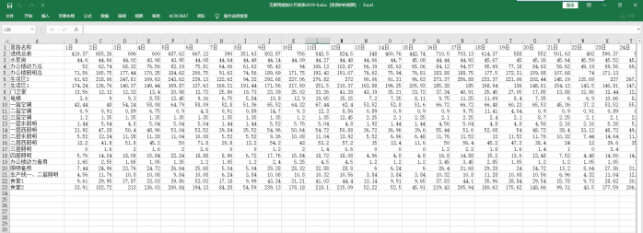

出口分公司能耗报告

旁路能量图

同比分析

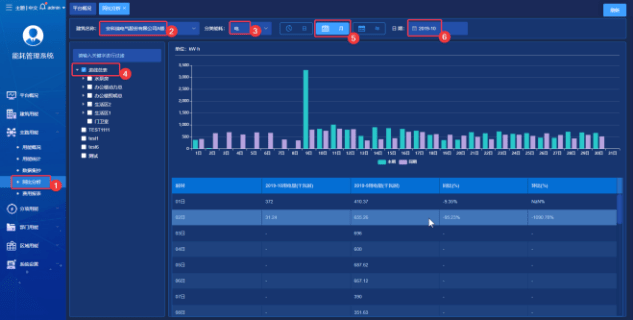

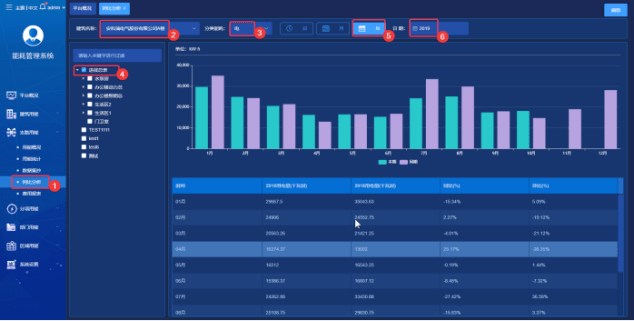

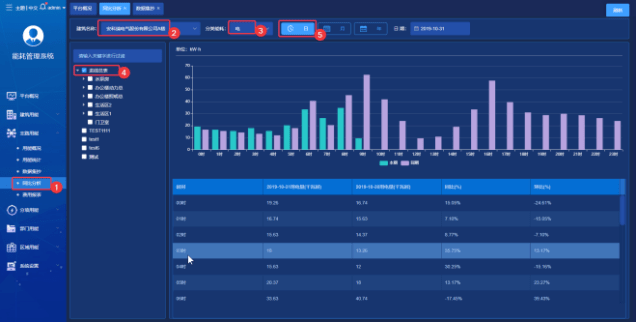

同比分析主要统计单体建筑的一个分支的能耗。选择要查看的建筑物，对能耗、支路和日期进行分类，选择“日”、“月”、“年”类型中的一种，查看支路的能耗数据和图表。如图所示。

每小时同比

日常能源消耗

每月能源消耗

配电监控

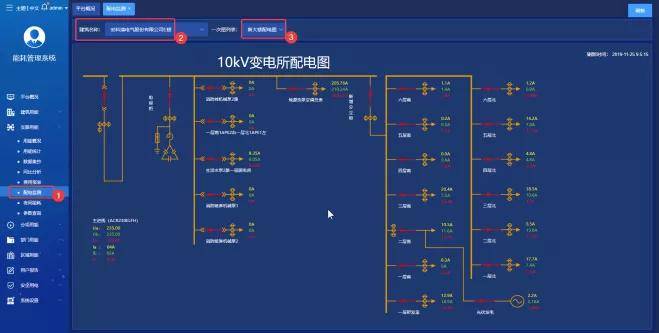

配电监控主要展示客户的一次配电图。选择要查看的建筑物名称，需要查看一次图才能查看一次配电图。如图所示。

注：查看配电图前需先绘制一次，绑定一次。

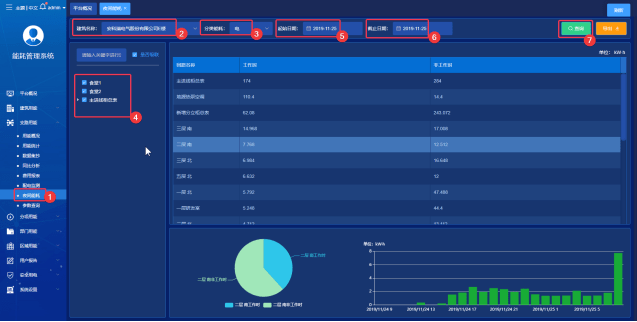

夜间能源消耗

夜间能耗主要根据选定分支机构在一定时间段内的工作时间和非工作时间的比较。选择要查看的建筑物，对能耗、支路进行分类，选择开始时间和结束时间，点击“查询”即可查看支路夜间能耗。点击“导出”即可导出报表，如图。

参数查询

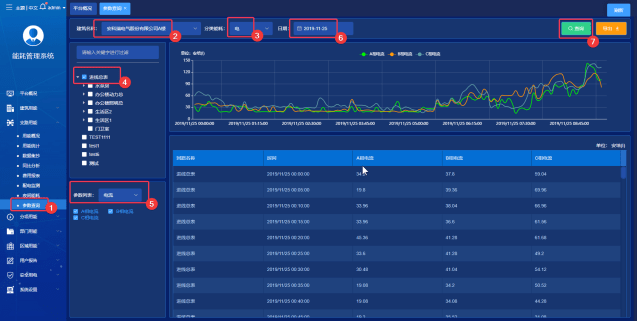

参数查询主要统计所选分支的参数在一定时间内的数据趋势。选择要查看的建筑，对能耗、分支进行分类，选择需要的参数、日期，点击“查询”即可查看参数的变化趋势。点击“导出”即可导出报表，如图。

能源消耗（按项目）

各项目能耗概览

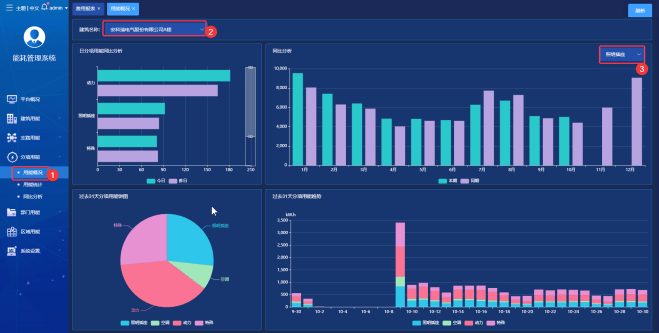

分项能耗概况主要统计所选建筑每日能耗同比分析、环比分析、近31天能耗分项饼图、趋势过去 31 天按项目划分的能源消耗量。选择要查看的建筑，选择“照明插座”、“空调”、“电源”、“特殊”类型中的一种，点击“查询”即可查看该子项的数据。如图所示。

各项目能耗统计

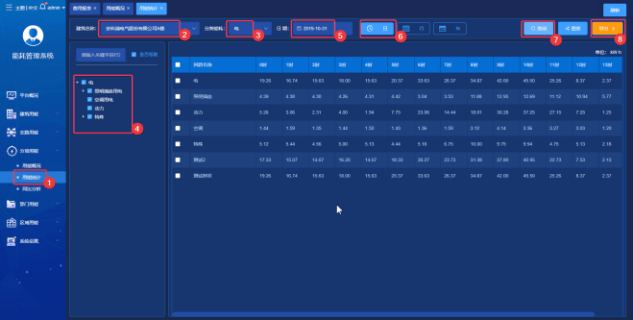

分项能耗统计 主要选择分项能耗日报表、月报表、年报表。选择要查看的建筑物、用电量和日期，并选择“日”、“月”和“年”的报表类型之一。点击“查询”查看子项的报表；单击“导出”以导出表格。如图所示。

分项能源日报

能源消耗分项月度报告

分项能耗年报

支持选择子项数据生成直方图；选择要查看的子项，点击“Graph”，可以查看选中分支的能耗图表，如图。

生成图表

按项目产生能量

统计图表

同比分析

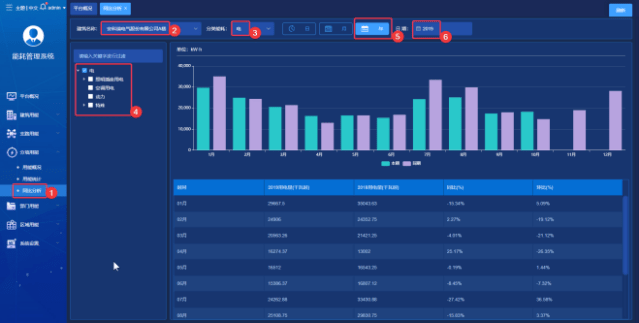

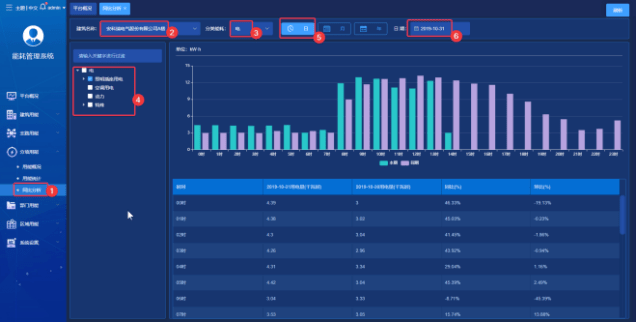

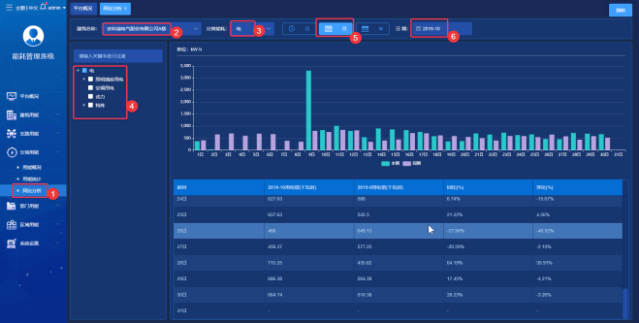

同比分析主要统计单体建筑某个子项的能耗。选择要查看的建筑，对能耗、子项和日期进行分类，选择“日”、“月”、“年”类型中的一种查看该子项的能耗数据和图表. 如图所示。

每小时分析

日常分析

月度分析

部门能源

部门能耗的使用方法和操作步骤与子项能耗模块基本类似，请参考3.4如何使用子项能耗。

区域能源使用

区域能耗使用方法和操作步骤与子项能耗模块基本类似，请参考3.4子项能耗使用方法。

系统设置

系统设置包括数据中心、楼宇信息、采集器、仪器产品、仪器信息、分支机构信息、子项信息、区域信息、部门信息、用户设置、用户相关楼宇等模块设置。设置或修改系统设置时，需要使用管理员账号登录，才具有设置或修改相关设置的权限；普通用户只能查看相关信息。

体验网址

能源管理云平台体验网站：

用户名：test 密码：

总结

加强重点用能单位节能管理，提高能源利用效率，控制能源消费总量，推进生态文明建设，节能减排迫在眉睫，各行各业都应肩负起能源的社会责任保护和减排。能源消耗监测管理体系的国家规定基本实现。各用能点可安装水表、燃气表等各类表计，采集的表计数据可通过网关以无线（3G/4G）或有线方式上传至公司出租。在云服务器上，数据集中存储，统一管理。返回搜狐，查看更多
