上海某港务2019轮胎吊远程电表升级项目的设计与应用
2022-02-17
苏月亭
摘要：智能用电是智能电网建设的重要支柱和六大环节之一。依托智能电网和现代管理理念，运用计量、高速通信、快速储能等技术，实现市场快速反应、计量公平准确、数据实时采集、服务便捷，构建电网与客户之间的实时能量流、信息流和业务流。互动新供电关系。现以上海港（集团）有限公司集装箱码头项目使用的安科瑞电力管理系统为例。用户侧能源智能简介。
关键词：码头；智能配电系统；远程集中复制。
0 引言 在用户侧配电系统智能化管理的趋势下，原有的人工抄表和数据采集早已无法满足当前的现代化管理体系。供配电系统智能化、数字化已成为配电系统智能化、数字化的基本要求。通过智能系统实时监控用户能耗，数据积累和分析，为管理者提供准确的能耗数据。在基础数据采集系统建立后，同步数据的深度处理也成为用户侧管理者的进一步迫切需求。安科瑞电源管理系统是针对上述趋势开发的用户端智能监控系统。
1 项目介绍 上海某港（集团）有限公司是港口股份制企业，是世界上货物吞吐量和集装箱吞吐量最高的综合性港口。该远程抄表系统主要实现了对上海某港口群集装箱码头轮胎起重机各配电线路的监控。通过采集配电柜内PZ96L-E4/C多功能智能电表的电能参数，实现对配电系统运行状态的实时在线监控。
2 经过初步现场勘察和业主沟通，整理分析后用户的基本需求分为以下几个方面：1)码头起重机用电、无线远程集中采购；2)重要循环实时数据显示，循环名称自定义；3)实时显示每台智能仪表的工作状态；4)根据实际配电结构和电气设计图纸绘制配电示意图；5) 根据客户要求定制月报。
3 设计方案3.1 参考标准体系的设计满足下列制造和试验标准： JGJ/T 16-2016《民用建筑电气设计规范》GB/T 50063-2017《电气设计《电力装置用测量仪器》规范《GB/《区域电网数据采集与监测系统通用技术条件》、《计算站场技术要求》GB/50198-2011《监测系统工程技术规范》DL/T 69 8.31-2010 “没有。@3.第1部分：电力信息采集终端技术规范-一般要求”DL/T 698.35-2010”第3-5部分：数据服务部根据用户需求和同类项目经验，对楼宇智能配电系统的建设做了如下设计：安装智能功率计能耗监测管理软件，均使用标准RTU协议。对应的挂件上配置有无线数据采集设备。设备和仪器通过屏蔽双绞线手拉手连接。数据采集设备与后台主机通过4G网络实现无线数据链路。本项目的系统安装在客户的云数据服务器上。系统示意图如图1所示。
图1

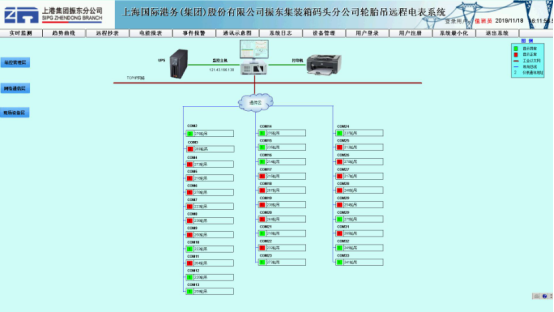

4 系统功能 上位机软件采用安科瑞的电源管理系统和能耗监控系统，通过软件进行设备配置、数据库变量配置、界面设计等，在上位机上完成软件监控和电源管理等功能. 4.1 特点 安科瑞电源管理系统和能耗监控系统采用全中文界面，操作简单方便；运行稳定可靠。点击对应的快捷按钮，进入对应的系统功能模块；系统具有系统图展示、仿真图展示和网络结构图展示；系统人机界面友好，显示数据直观，方便用户查阅。< @4.2 软件功能：4.2.1 通讯图 通讯图为拓扑图，显示系统与仪器的通讯是否正常。整个系统各个监控点的运行状态通过接口模块颜色的变化来反映。界面如图2所示。
图2 通讯图
4.2.2 监控明细 监控明细反映了整个系统的配电回路名称、对应的配电系统以及回路的主要电气参数。通过实时数据的展示，可以直接反映项目各个监控回路的运行数据，方便管理人员实时了解系统运行状态。界面如图3所示。

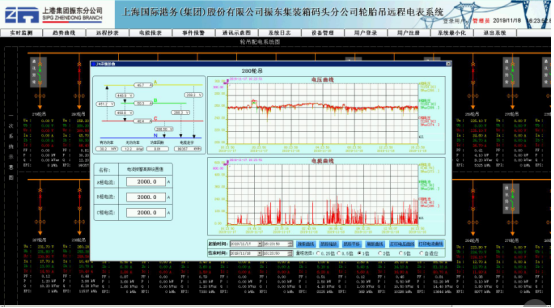

图3 监控详情4.2.3 曲线反映了整个系统的具体配电线路名称、对应的配电系统和线路的电气参数。通过实时数据的曲线展示，可以直接反映项目各个监控回路的运行趋势，方便管理者实时了解系统运行状态。界面如图4所示。

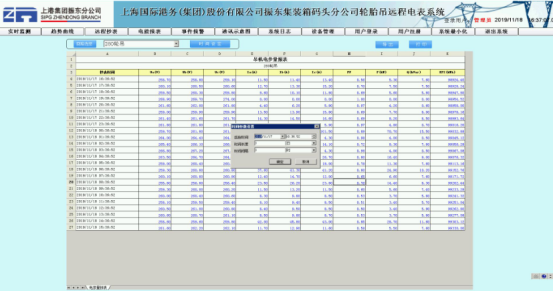

图4 曲线4.2.4 自定义报表过去某个时间点的时间参数数据。主要数据包括：三相电压、三相电流、电能、有功功率、无功功率、功率补偿系数、频率。界面如图5
图 5 参数表读数
5 结语 配电系统能耗智能化、透明化的要求促使市场提出相应的解决方案。目前主要是通过在供配电系统中安装智能电表，即变电站的进出线或特定配电箱的进出线节点，利用计算机网络集成技术为客户提供远程抄表、数据存储、数据处理等服务，帮助客户。客户可实时掌握楼宇能耗状况，实现业主能耗收费的智能化、精准化管理。本项目电力管理系统实现了实时采集、存储、配电系统数据的显示和导出。本项目配电系统的主要监控节点位于起重机配电箱的进线端。这样就实现了用户能耗的阶段时间数据采集。在系统设计、安装、调试的同时，对配电系统的各项参数进行梳理和详细检查。系统实现对采集数据的分析处理，实时显示业主各配电线路的用电状况，生成各类用电报表。管理方可通过数据分析研究制定相应的管理方案。系统运行安全、可靠、稳定。还为配电系统的终端用户提供了各配电线路的具体用电明细，为电力系统后期的维护和制定合理的用能计划提供了可靠的数据依据。在项目实施过程中，还根据客户要求定制月报，提供符合客户实际需求的完整数据整理服务。
