通天公建能耗监测系统

2022-02-19

大约在同一天

专注于水、电、气、热远程集中抄表软件、各类能源管理软件、电力需求侧管理软件、供热计量信息第三方管理平台软件的开发、生产、生产和销售；终端设备、数据网关设备、智能温控终端的研发、生产、销售、服务、建设调试、运营管理。

业务涵盖电力需求侧、城市集中供热、智慧水务、燃气四大行业的远程抄表管理；工业企业、学校、医院、酒店、大型城市综合体、商业写字楼、公共建筑、跨区域企业集团等。能耗数据远程自动采集、大数据分析、节能管理；对关键耗能设备进行运行监控，对电源断路器（自动开关）、PLC、温控智能阀门等控制部件进行远程管控。

公司致力于为国内外能源管理系统集成商、计量产品供应商、能源管理企事业单位提供个性化产品开发、技术支持、ODM合作等服务。

“通天”能源管理系列产品是公司自主研发、制造、销售的高新技术产品。整套产品具有自主知识产权。

2009年，公司自主研发的“电表数据采集与分析系统”获得国家科技部“中小企业技术创新基金”的支持。

产品描述

公共建设用能监测系统以水、电、气、热计量仪表数据集中采集为基础，以能耗数据查询、统计、结算、报表为重点，对能耗数据进行分析。, 以关键能耗设备监控为核心的综合能耗监控软件。

分类能耗是指按照国家办公建筑和大型公共建筑消耗的电力、燃气、水等主要能源类型收集整理的能源消耗数据。

分项能耗是指按照公共建筑所消耗的各类能源的主要用途，如：空调用电、用电、照明用电等，收集整理的能耗数据。

软件系统实现水、电、气、热“四表”抄表自动化管理，实现抄表数据的自动采集、查询、统计、结算、大数据分析、能耗设备监控，并输出每个仪表。类形式的图形、曲线、报告等。

软件系统与上级能源监管平台预留数据交换接口通道。

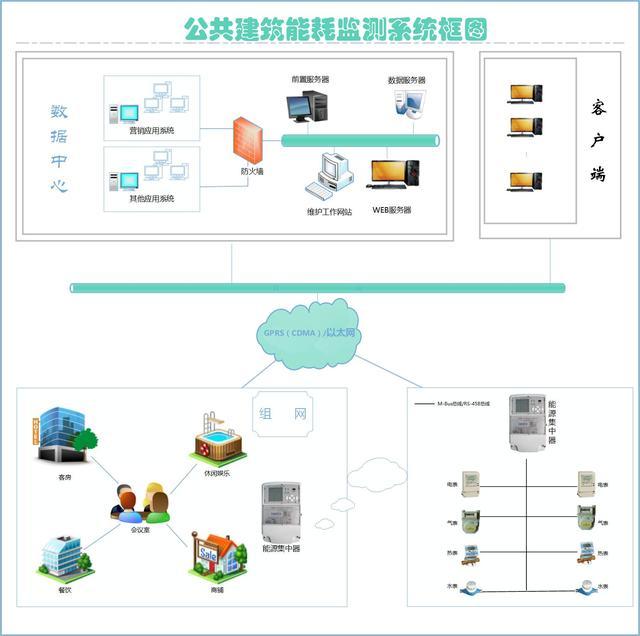

系统框图

数据采集

数据收集类型：

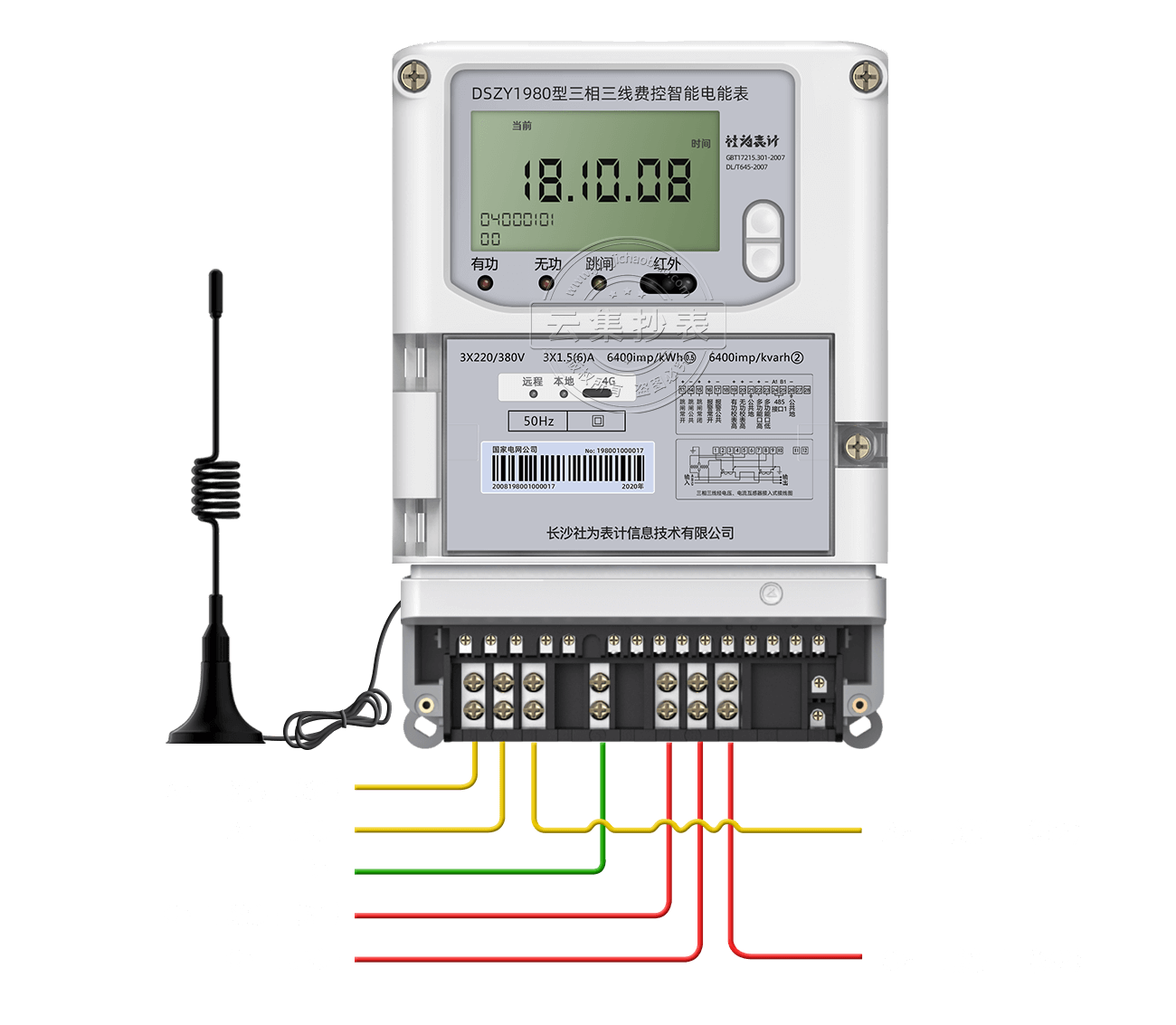

1）智能电表：总正向有功电能、总反向有功电能、总正向无功电能、总反向无功电能、实时电流、实时电压、有功功率、无功功率、功率因数等参数.

2）智能水表：当前累计流量、结算日累计流量等。

3）智能燃气表：当前累计流量、结算日累计流量等。

4）热量表：结算日热量、当前热量、热功率、流量、累计流量、供水温度、回水温度、智能温控（锁）阀（室内温度、目标温度、累计阀开放时间）等等。

仪表状态：运行状态、时间等

事件数据：终端具有记录设备运行过程中发生的事件的功能，供主站查询。

自定义查询

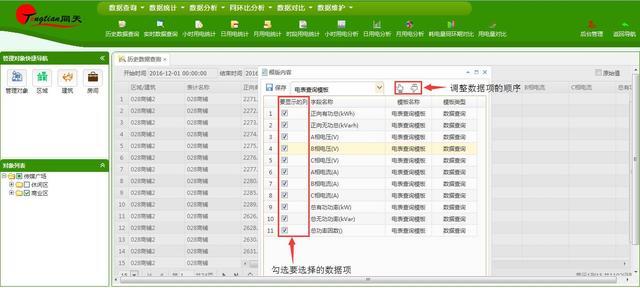

系统支持用户根据自身需求定制不同的查询方案。可以在【数据模板】中对要查询的数据项进行选择和排序，查询结果可以转成EXCEL格式文件供其他管理部门浏览查询。

注意：除数据查询功能外，其他功能的【数据模板】还可以选择要显示的列，调整列的顺序，生成个性化的表格。

实时数据查询

最近读取的仪表或阀门的数据。

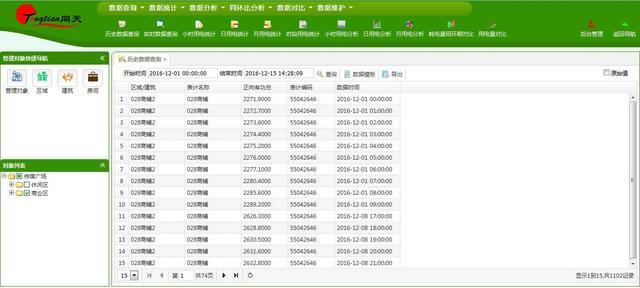

历史数据查询

查询一段时间内仪表或阀门的抄表数据。

查询能源明细

系统支持按小时、按天、按月查询各表的能耗明细，如总正有功电量、当前累计流量、结算日热量等。

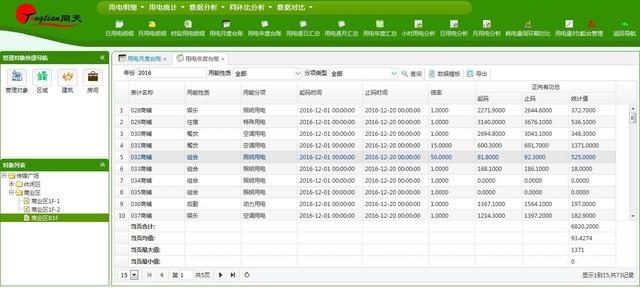

图为2016年12月1日00:00至2016年12月20日00:00商圈各电表用电量明细。

按能耗分类统计

系统支持按时、日、月、年对各仪器数据进行分类、分项统计和汇总。

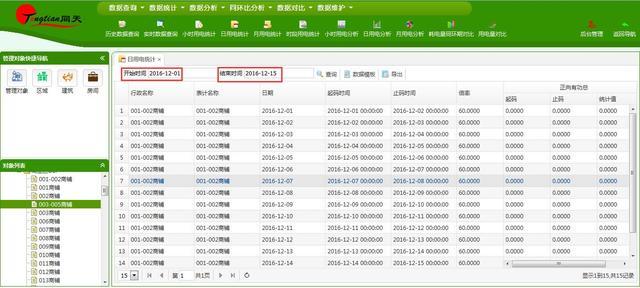

图为2016年12月1日至2016年15月15日某店铺每日用电量统计。

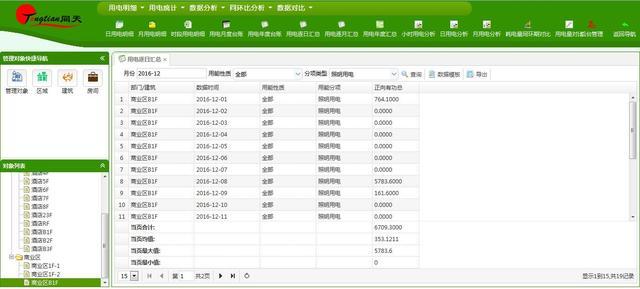

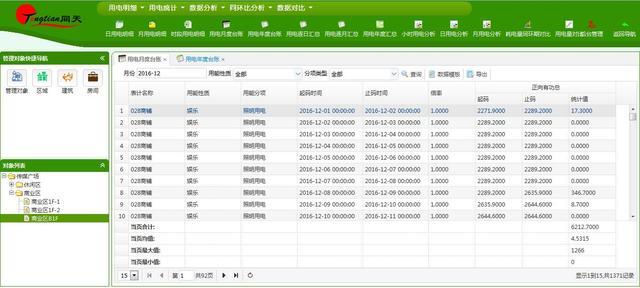

图为2016年12月某商业区用电量每日汇总。

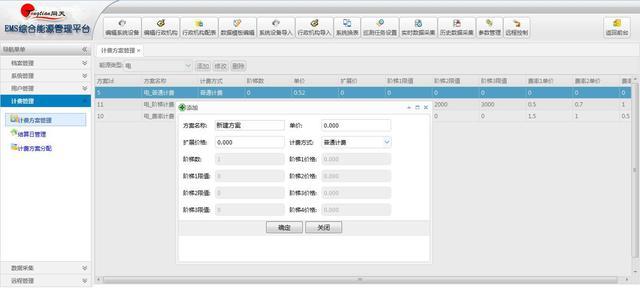

计费管理

用户自定义添加能源计费方案。

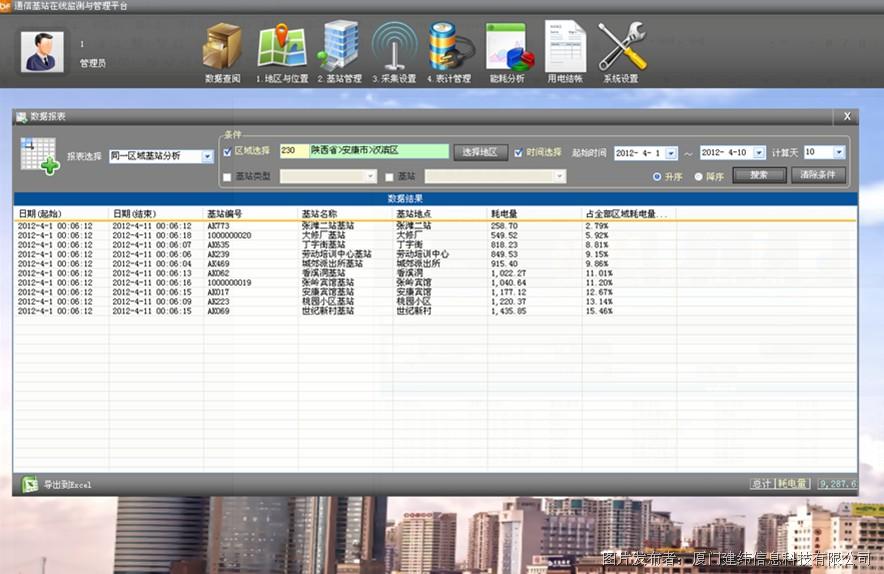

报表管理

系统提供用户所需的各种报表。报表的参数设置灵活方便。可生成各类数据报表，支持用户个性化报表。

能耗数据的图形分析

系统提供单个管理对象的时、日、月、年能耗分析图和多个管理对象的能耗对比图（曲线或条形图），帮助用户掌握自身能耗，发现异常能耗值。饼图反映了分类能耗和分项能耗的比例。

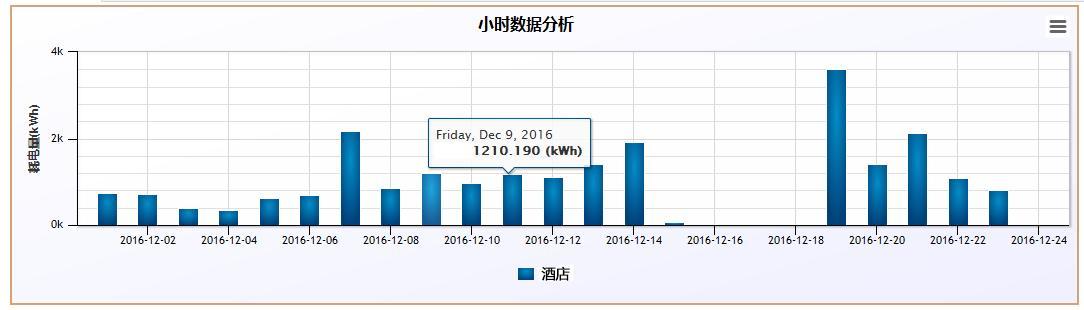

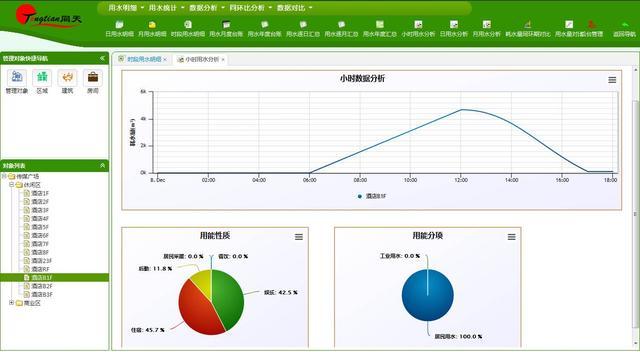

图为某酒店2016年每小时用水量分析曲线图（图1）和条形图（图2）.

图1

图 2

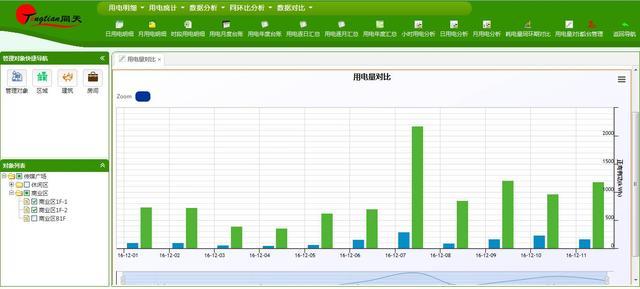

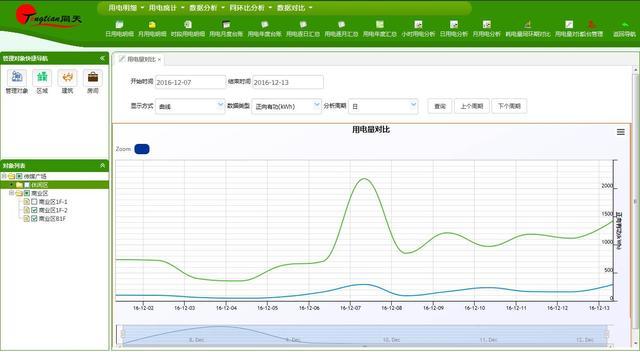

图为直方图（图3））和曲线图（图4）。

图 3

图 4

能耗同比分析

系统提供完全自动计算，同时将统计数据结果存入数据库。同期比较可以观察到不同年份同一月份或同一季度的用电量变化。环期对比可以观察到某月（或季度）和上月（或季度）的用电量变化。

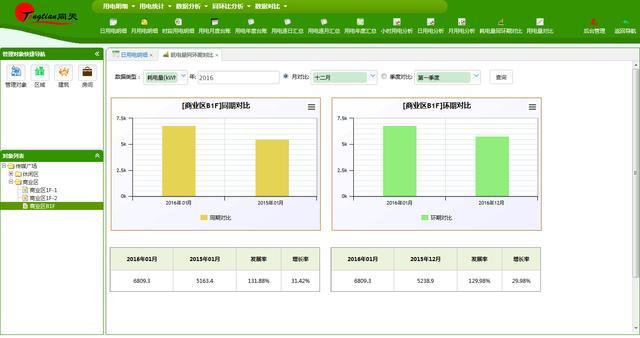

图为2016年1月某商圈用电量同比分析。

数据维护

为方便用户，系统还支持手动数据录入、修改和删除。

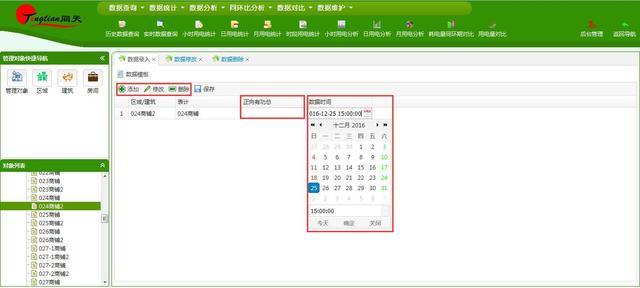

数据输入

用户可以一一输入信息，并可以修改和删除输入的信息。

数据修改

用户修改数据库中的现有数据。

数据删除

用户删除数据库中的现有数据。为了方便用户操作，我们提供了批量删除功能。

采集设备监控

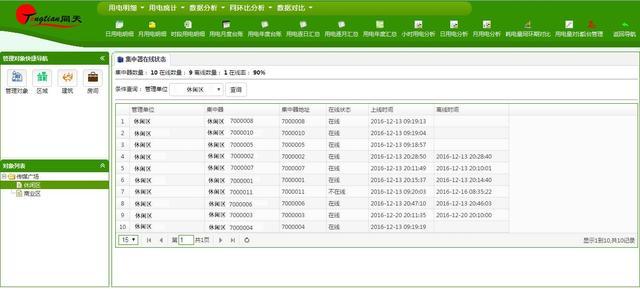

集中器在线状态

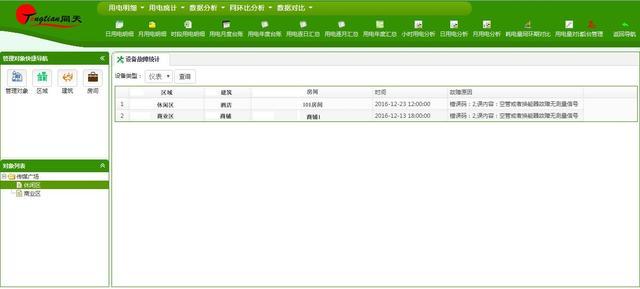

设备状态统计

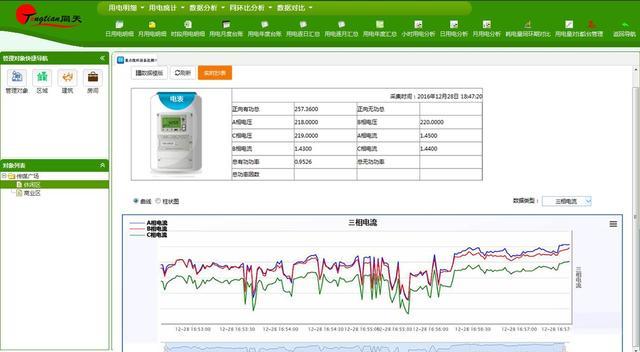

重点耗能设备监控

监控关键耗能设备是否存在异常状态能耗监测管理系统价格，如能耗状态监控、运行状态监控等。

事件警报
