常德市民之家通过电力仪表采集现场的用能数据

2023-08-09

安克瑞美岑斌顾问：

摘要：近年来，工厂、企业等项目的不断建设，同时IT集成技术、网络技术、现场总线技术的不断发展也不断推动了智能化系统的快速发展。 在企业中，水、电、气是日常运营不可或缺的保障。 然而，对于管理人员来说，每月手动复制每个用户和设备的能耗读数是一项非常繁重的工作，需要耗费大量的人力。 和物质资源。 为了解决智能化项目中水、电、气的自动采集、记录、分析、报告问题，设计了一套能源管理系统，将这些独立的检测仪器整合成一个完整的管理平台，实现能源消耗。 数据收集和管理。 提高能源消耗管理水平，方便用户对建筑能源消耗进行综合管理。 本文介绍了常德市民之家通过电表采集现场能耗数据。 系统采用现场组网方式。 电路监控和管理。

关键词：能耗监测系统； ACREL-5000； 常德市民之家

1 简介

能耗管理系统为整个企业提供能源保障，为能源管理提供数据和决策依据，通过实时数据采集技术、高速稳定的网络，将业主的智能建筑项目打造成绿色建筑管理技术，以及灵活成熟的软件技术。 平台。 能源管理范围主要包括电表等智能终端设备的监控，实现整个建筑的能源管理平台。 实现安全用能、节约能源。 常德市民住宅Acrel-5000能源管理系统通过能源的收集和管理，实现建筑节能减排。

2 设计依据

DGJ08-2068-2012《上海市公共建筑能源监控系统工程技术规范》

GB-T 15587-2008《工业企业能源管理导则》

《企业合理用电评价指南国标》

《企业节能规划通则》

《企业能源审计技术通则-GB》

-2009年《能源管理体系要求》

GB-50052-2009《供配电系统设计规范》

u 能耗计量装置行业标准

DL/T 645-1997 多功能电能表通信规约

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

GB/T 19582-2008 基于协议的工业自动化网络规范

3 项目概况

本项目为湖南省常德市配电工程。 位于湖南省常德市武陵区朗州路。 本工程总配电容量为 。 该项目共有4个配电室，安装了8台变压器++，位于地下一层，高压表12个，低压进线8条，电容器16个，母线耦合器7个，出线224条。 该建筑共四层，地下1层，地上3层。 共有224个配电箱为整个训练基地提供照明、动力等用电负载。

本工程范围为常德市市民楼配电室多功能仪表及楼层配电箱。 现场配置仪表对仪表数据进行采集、分析和处理，进而对数据进行分析，以提高能源利用效率，促进和保证能源管理水平的提高，对系统节能发挥重要作用。

4 系统架构

Acrel-5000 Acrel-5000能耗分析管理系统是根据常德市民住宅的实际情况而设计的。 整体网络结构采用屏蔽双绞线直接连接数据采集器，并将数据上传至后台监控主机。

系统主要采用分层分布式计算机网络结构，如图系统结构图所示：站控管理层、网络通信层和现场设备层。 所有多功能仪表均位于配电室和楼层配电箱内。 所有仪器通过485屏蔽双绞线敷设到通讯管理机，通讯管理机将数据上传到系统主机，完成仪器数据采集和管理。

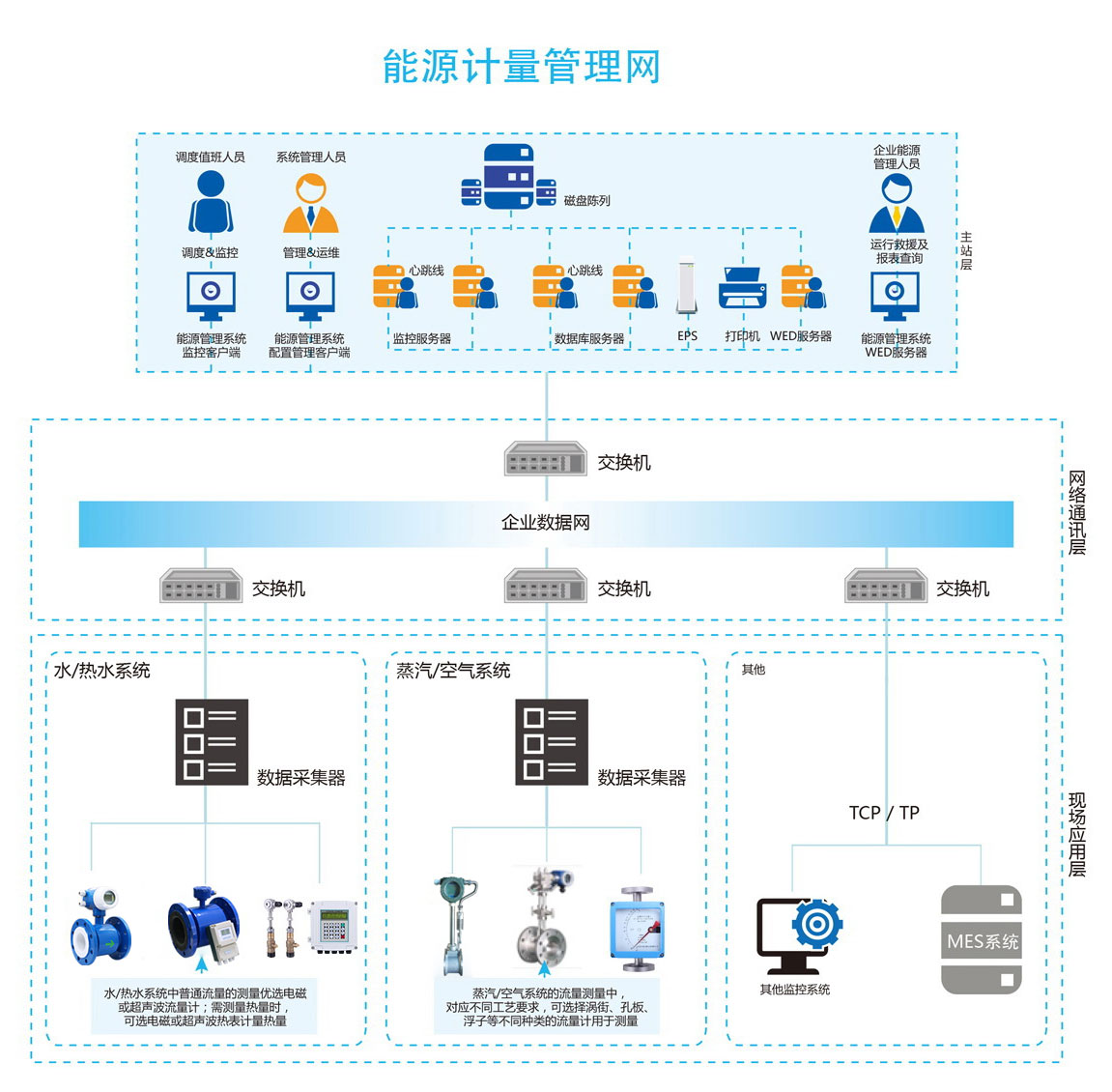

系统结构图

6 系统软件模块

(1)综合能耗主界面

主页面显示建筑物的建筑物图片、建筑物基本信息、建筑物用电量饼图以​​及当月各种能源消耗情况。 根据选择的建筑物，加载建筑物图片，可以选择时间查看建筑物的能耗情况。 选择建筑物或时间后，会自动刷新。 默认为当天。

(2)分行能耗

系统可以统计一定时间内各分支机构日、周、月、季、年的能源消耗情况。 系统可以查看各支路的能耗趋势，根据现有日期或自定义时间进行查询上海能耗管理系统厂，并可以以图表的形式显示支路的总能耗。

（三）分项能源消费统计

系统可以对能耗进行分项统计和展示。 其中，每日分项能源消费同比分析图显示了当日和昨天不同分项能源消费柱状图（蓝色柱表示今天，绿色柱表示昨天）； 能源消耗饼图显示了过去31天各子项的能源消耗情况。 堆积图显示近31天各分项能耗趋势； 子项能源排名图显示所选子项能源消耗值对应的前10个分支。

（4）分项能耗报告

系统可以统计一定时间内各分项的每日、每周、每月、每季度、每年的能源消耗情况。 可以在子项中查看各支路的能耗趋势，并可以根据现有日期或自定义时间进行查询，统计数据可以导出到Excel。

（五）能源消费同比、环比分析

系统可以对各主要用能设备的能耗与去年同期值和上月值进行同比环比分析，检验节能效果，进行节能降耗。进行节能绩效评估，并根据分析结果修订节能目标。 统计各支路当年月能耗及上年同期能耗；

7 展望

根据运行效果分析，建立典型能耗分析模型进行统一分析。

1）建立能耗计量系统：针对计量系统从小到大开始的原则，即从一级配电、二级配电、二级配电逐步构建计量系统。第三级配电。 通过逐级测量，可以正确统计进出回路，且必须满足功率守恒定律，即进来的电能是出去的电能之和（误差率约为3） %）。

2）存储采集到的数据并形成可视化图表：系统采集数据并存储到数据库后，系统可以满足报表查询和导出，系统可以以柱状图的形式显示能耗趋势等，为客户带来更好的体验。

3）高能耗点诊断：管理人员可以通过系统采集数据，积极分析各回路的同比、环比，通过一级分析找出高能耗点。

4）通过能耗分析改进管理模式：针对高能耗点，有针对性的改进管理操作，如：通知各部门下班关灯，并纳入绩效考核。

8 结论

大楼能源管理系统可以对大楼内的数据进行采集、统计和分析，远程发布和传输数据，分析和优化能源运行计划，记录和累计能源使用状况。 系统本质上是通过各种图表、曲线等实现对能源使用情况的实时在线监控，并为管理者提供不同级别的管理权限。 他们可以随时随地查看变电站的能耗情况，并实现远程管理。 能耗管理体系的建立，为业主提供能源利用诊断、节能控制、节能潜力分析、节能效果验证、提高节能意识的手段。
