Acrel-5000能源管理系统在青岛蓝海新港城二期的应用
2022-02-23
安科瑞陈聪周杰
摘要：大型公共建筑总面积不到城市总建筑面积的4%，但其总能耗却占全国城市总用电量的22%。10到20次。公共建筑是节能减排的主要参与者。做好公共建筑节能工作，对于推动和带动全社会节能工作，实现节能减排目标，实施“转方式、调结构”重大战略意义重大。结构”。本文介绍了青岛蓝海新港城二期工程，该工程采用智能电表采集配电现场的各种电参数信号。系统采用现场联网的方式。联网后，通过现场总线进行通讯，传输到后台。Acrel-5000楼宇能耗监测系统实现配电线路的用电监测和管理。关键词：青岛蓝海新港城二期；大型公共建筑；能耗监测系统；ACREL-5000; 多功能仪表；
1 简介
目前，我国已经是世界第一大能源生产国和消费国。统计数据显示，我国建筑能耗占全国总能耗的28%左右。在我国每年新建的20亿平方米建筑中，99%是高耗能建筑；而只有4%的既有建筑采取了节能措施。大型公共建筑不仅能耗密度高，而且能源浪费非常严重，节能空间巨大。推进建筑节能势在必行。青岛蓝海新港城二期位于青岛市市南区四川路25号。项目总用地面积19994平方米，总建筑面积61203. 64平方米，其中地上建筑面积34530平方米，地下26673.64平方米；地下停车场：384辆（地下2层）。青岛蓝海新港城二期工程建筑功能相对固定，但耗能大。为响应国家节能减排号召，实现能源精细化管理，通过建立建筑能源管理体系，采用相应的能耗计量和考核方法，实现对水、热、电的消耗检测实时管理相应管理区域内的能源，并通过经济和行政手段强制人们合理使用水、热、电。必要的能源浪费。其中地上建筑面积34530平方米，地下26673.64平方米；地下停车场：384辆（地下2层）。青岛蓝海新港城二期工程建筑功能相对固定，但耗能大。为响应国家节能减排号召，实现能源精细化管理，通过建立建筑能源管理体系，采用相应的能耗计量和考核方法，实现对水、热、电的消耗检测实时管理相应管理区域内的能源，并通过经济和行政手段强制人们合理使用水、热、电。必要的能源浪费。其中地上建筑面积34530平方米，地下26673.64平方米；地下停车场：384辆（地下2层）。青岛蓝海新港城二期工程建筑功能相对固定，但耗能大。为响应国家节能减排号召，实现能源精细化管理，通过建立建筑能源管理体系，采用相应的能耗计量和考核方法，实现对水、热、电的消耗检测实时管理相应管理区域内的能源，并通过经济和行政手段强制人们合理使用水、热、电。必要的能源浪费。
2 设计依据
《公共建筑节能检测系统技术规范》《民用建筑电气设计规范》
（JGJ/T 16-2008）《智能建筑设计标准》
GB/-2006《智能建筑工程质量验收规范》
（GB/-2003）《企业合理用电评价技术导则》《企业节能规划编制通则》《企业能源审计技术通则-国标》
-2009《能源管理体系要求》
GB-50052-2009《供配电系统设计规范》 能耗计量装置国家标准和行业标准
DL/T 645-1997 多功能电能表通信协议
DL/T 645-2007 多功能电能表通信协议
GB/T 19582-2008 基于协议的工业自动化网络规范
3 系统架构
安科瑞Acrel-5000楼宇能源管理系统根据青岛澜海新港城二期工程的实际情况进行联网。在服务器上。系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。青岛蓝海新港城二期工程现场设备分布如下：
A区19套多功能仪表；B区多功能仪表17套；C区13套多功能仪表；D区多功能仪表15套；

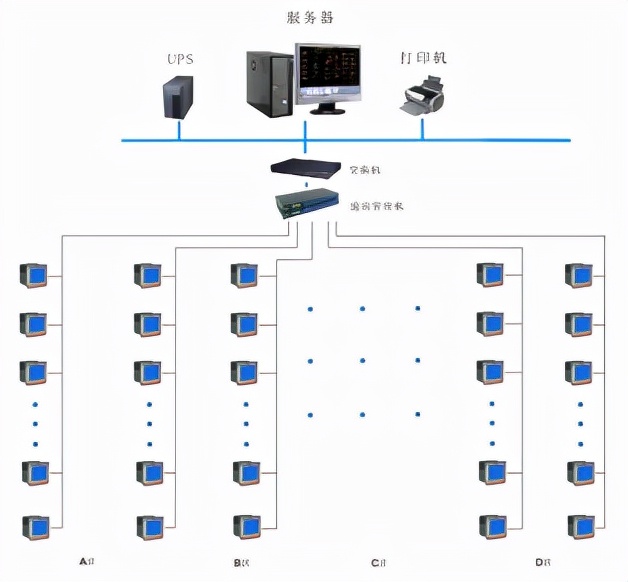

系统结构图
4 系统软件模块
Acrel-5000能源管理系统成功登录并进入主页面。主页显示楼宇图片、楼宇基本信息、楼宇当月用电量饼状图及各种能源消耗情况。根据选择的建筑，加载建筑图片工业能耗管理系统，可以选择时间查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。支路能耗概述
Acrel-5000能源管理系统可根据分类能耗的分支名称查询能耗，并显示当日当月用电量峰值（对应的电能需求值），当日、当月用电量、当年用电量、昨天用电量。同期能源消耗量、上月同期能源消耗量、上年同期能源消耗量对比；过去 48 小时、31 天、12 个月和 3 年的能耗以柱状图显示；15分钟内的负载消耗以曲线图显示能量趋势（功率表显示功率曲线，并且流量计显示流量曲线），并在15分钟内显示当前值、大小值。分支能量
Acrel-5000能源管理系统可以统计一定时间段内各分支机构的日、周、月、季、年能耗。选择要查询的分支，点击“加载数据”，查看各分支的能耗趋势。可根据已有的日期或自定义时间进行查询，并以图表的形式显示分行总能耗。各项目能耗概览
Acrel-5000能耗管理系统可进行能耗统计并按分项显示。其中，每日分项能耗同比分析图显示了不同分项当天和昨天的能耗直方图（蓝色条代表今天，绿色条代表昨天）；能源饼图显示了过去 31 天每个子项的能源消耗情况。堆叠图显示了过去 31 天各子项的能耗趋势；子项能耗排名图显示所选子项能耗值对应的前 10 个分支。能源消耗（按项目）
Acrel-5000能耗管理系统可以统计一定时间段内各子项的日、周、月、季、年能耗。选择要查询的分支，“加载数据”在子项中查看各分支的能耗趋势，根据已有的日期或自定义时间进行查询。这里的分支都是通过基础数据中的分类和子项来配置的，默认查询的是当月的能耗。能耗数据同比分析
Acrel-5000能耗管理系统可以对各类（电、水、气）及主要耗能设备的能耗进行去年同期值和上月同比值的分析，检查节能效果，根据分析结果实施节能。绩效考核、节能目标修订。图表导出
Acrel-5000能源管理系统可以将分析结果、绘制的图形和表格导出到Excel。
用户管理
Acrel-5000能源管理系统的用户权限管理采用分级模式，系统管理员、后勤管理人员、设备维护人员三级，并自动记录所有操作的事件并带有时间戳，可建立良好的防事故措施。为了使实时系统安全稳定运行，整个系统提供了可靠的安全保护措施。所有系统操作员都可以根据他们的权限被分配某些特征。这些特征定义了每个操作员对系统和各种活动的应用范围，如用户名、密码、操作权限和操作范围等特征。
配置选项
根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析能耗每单位面积；
配置项目所用仪器的型号、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询等功能；
配置项目中使用的所有计量仪表，并保存计量仪表的地址、变比、对应的采集器、代号、监控回路名称等信息；
可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方法等信息。这里的配置信息会影响能耗分析模块中各能耗类别和子项的功能。;
为各部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；
配置建筑物内耗能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块。
5 展望
根据青岛蓝海新港城二期项目能耗运行效果分析，建立典型能耗分析模型进行统一分析。建立建筑能耗计量体系，掌握建筑能耗，发现能耗黑幕，提高节能改造的针对性。选择节能设备（变频器、热回收装置）。再好的节能设备，也控制不了浪费，发挥不出节能效果。通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，节能设备正在实现节能。
六，结论
大型公共建筑总面积不到城市总建筑面积的4%，但总能耗却占全国城市总用电量的22%。20 次。公共建筑是节能降耗的大户。做好青岛蓝海新港城二期工程的节能工作，对于推进和带动节能工作，实现节能减排目标具有重要意义。
