能耗监测系统在临商银行安科瑞江雪罗庄支行的应用

2022-03-01

摘要：临商银行罗庄支行采用智能电表采集配电现场用电量值。系统采用现场联网的方式。联网后，通过现场总线进行通讯，传输到后台。Acrel-5000能耗监测系统实现了对配电回路用电量的实时监测。

关键词：公共建设项目；能耗监测系统；阿克雷尔-5000；

1 简介

统计数据显示，我国建筑能耗占全国总能耗的28%左右。20亿立方米节能措施中，节能空间巨大，能耗监测系统的推广势在必行。节能降耗，计量先行。

2 设计依据

GB-T 15587-2008《公共建筑企业能源管理导则》

《企业合理用电评价技术导则GB》

《企业节能规划编制通则》

《企业能源审计技术通则-GB》

-2009《能源管理体系要求》

GB-50052-2009《供配电系统设计规范》

能耗计量装置的国家和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

GB/T 19582-2008 基于协议的公共建筑自动化网络规范

3 项目概况

临商银行股份有限公司罗庄支行金融服务中心位于临沂市罗庄市双月湖路以北、沪东路以东。总建筑面积27578.32平方米，其中：地上总建筑面积22262.80平方米，地下总建筑面积5315.52平方米米。地下一层为地下车库及配套设备间；底层裙房主要为对外商务和服务，主楼共17层，主要为内部办公。本项目在变配电室安装三台变压器，T1、T2和T3变压器容量相同。

4 系统架构

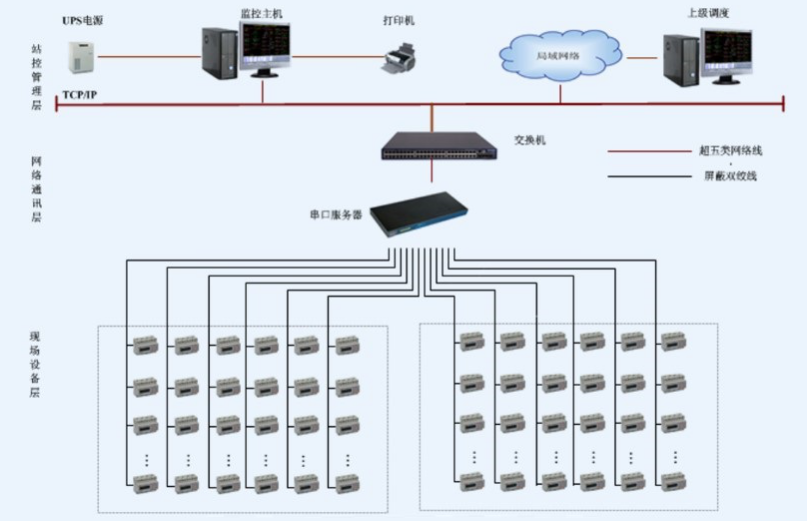

Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备和测控单元为基础工具，为大型公共建筑的实时数据采集和远程管理提供基础平台。它可以与检测和控制设备相结合，形成任何精密的监控系统。系统主要采用分层分布式计算机网络结构，如系统结构图所示：临商银行罗庄支行项目能耗系统的站控管理层和网络通信层。现场共有安科瑞PZ系列电能表152台。

5 系统软件模块

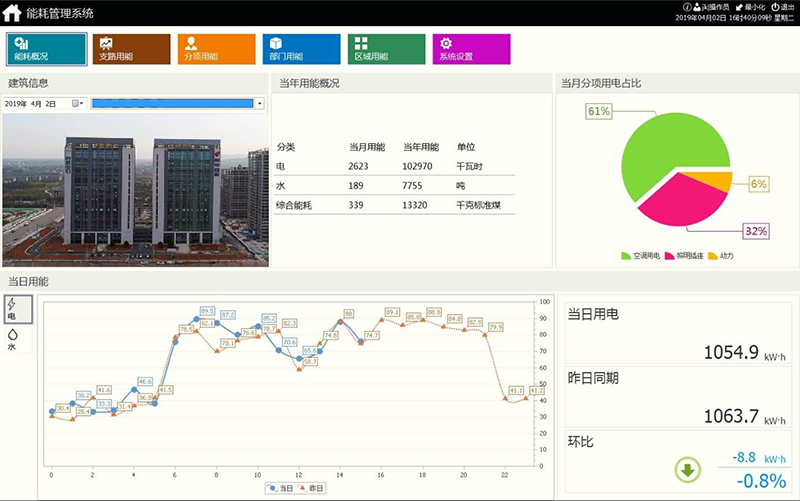

 综合能耗主界面

反映当年建筑能耗和折算标准煤的综合能耗能耗监测管理，计算单位面积能耗；

电表计量用电量，界面下方显示当天每小时用电量曲线；点击各能耗类别上方区域，跳转到能耗类别能耗分析主界面；

可通过下拉框切换建筑，可根据项目需求更换建筑图片；

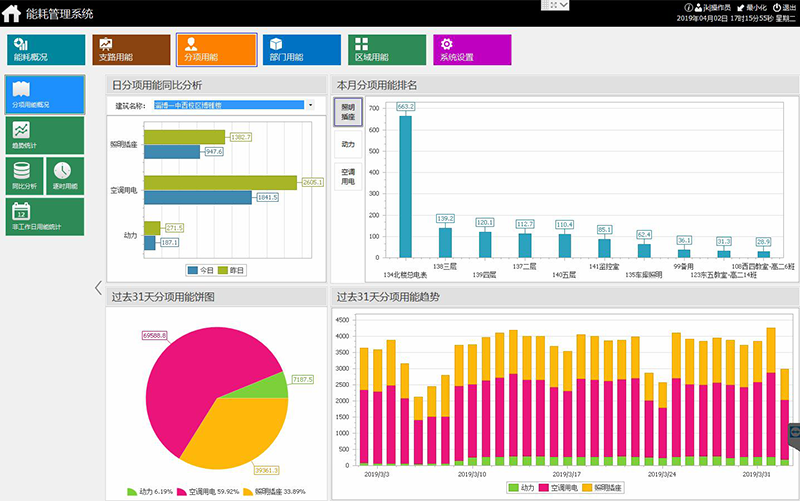

分类能耗主界面

反映某类（如用电量）当日与上一日同期、当月同期与上月同期、当年同期与上月同期的能源消耗量上年同期及比较、增幅及增加值；

反映某品类近48小时、近31天、近12个月、近3年的能耗趋势；

反映某子项能耗的当月能耗饼图；

反映一年中各月某类能源消耗量的同比分析图；

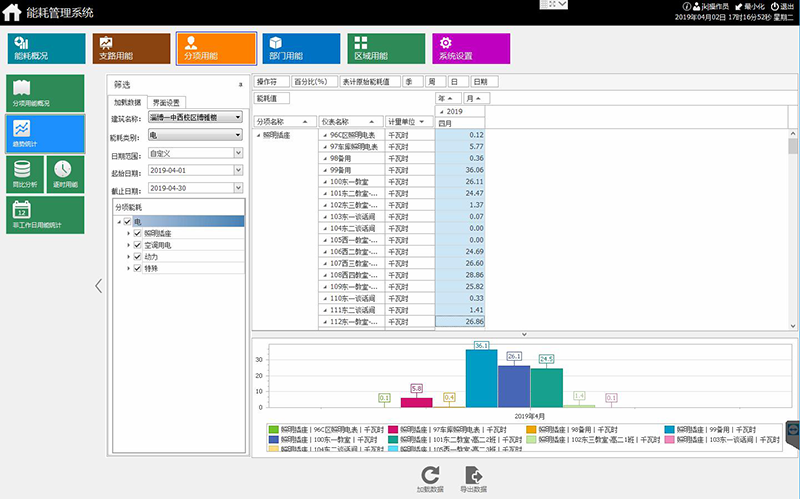

分类能耗分会能耗统计报表

分支可灵活选择，可统计一定时间段内分支的日、月、周、季、年能耗；

借助数据透视表的强大功能，用户可以进行各种数据统计，并对数据进行组合和排序；

统计数据可通过直方图、点线图、堆积图、饼图等多种图表展示；

支路非工作日能耗分类能耗

统计各分支机构工作日和非工作日的能耗，非工作日可通过系统灵活设置

统计数据可以导出到Excel；

 分类能耗分支对比分析

各分公司当年月度能耗统计和上年同期能耗统计；

分类能耗分会能耗采集

任意两次查询各支路的抄表，并计算差值；

时间精确到分钟；

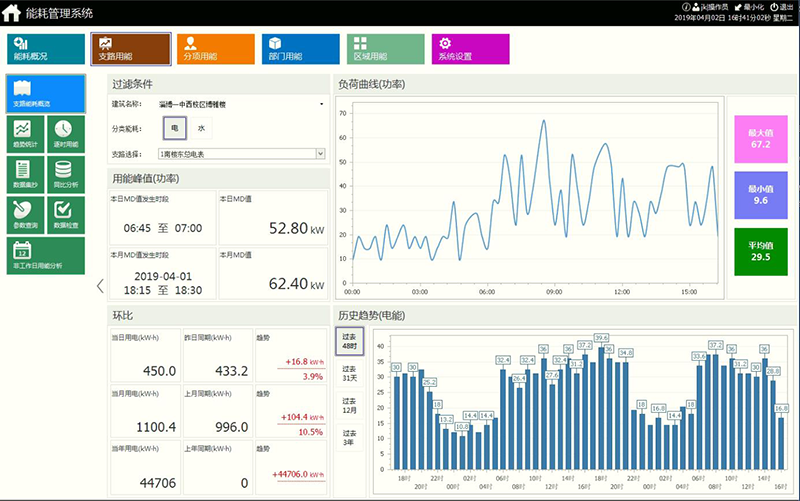

按时间段分类的能源消耗分支的能源消耗趋势分析

可查询某段时间内任意支路的能耗参数（如电压、电流、功率、功率因数等）。可查询的具体参数与安装的仪器和系统配置有关，不能跨月查询；

数据以图表或表格的形式展示，通过鼠标操作可以对图表进行放大、缩小、移动；数据可以排序；

数据可以导出到Excel；

配置选项

根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析能耗每单位面积；

配置项目所用仪器的型号、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询功能；

配置项目中使用的所有计量仪表，并保存计量仪表的地址、变比、对应的采集器、代号、监控回路名称等信息；

可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方法等信息。这里的配置信息会影响能耗分析模块中各能耗类别和子项的功能。;

为各部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑物内耗能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析

6 展望

根据临商银行罗庄支行能耗运行效果分析，建立典型的能耗分析模型进行统一分析。

u 建立建筑能耗计量体系，把握建筑能耗脉搏，发现能耗黑幕，提高节能改造的针对性。

u 通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，节能设备正在实现节能。

u 通过能耗监测系统提供的同比分析数据，量化节能改造的效果，展示节能效果。

7 结论

建筑是节能减排的大户。做好临商银行罗庄支行节能工作，对推进和带动节能工作，实现节能减排目标具有重要意义。
