ACREL-5000能耗监测系统在首都北环中心25号楼项目中的应用

2022-03-06

安科瑞陈聪周杰

摘要：大型公共建筑总面积不到城市总建筑面积的4%，但其总能耗却占全国城市总用电量的22%。10到20次。公共建筑是节能减排的主要参与者。做好公共建筑节能工作，对于推动和带动全社会节能工作，实现节能减排目标，实施“转方式、调结构”重大战略意义重大。结构”。本文介绍了永宁胸科医院的能耗监测系统。智能电表用于采集配电现场的各种电气参数。电表本地联网后，与现场总线通信，传输到后台。通过Acrel-5000楼宇能耗监测系统实现对配电线路用电量的监测和分析。

关键词：大型公共建筑；能耗监测系统；ACREL-5000;

1 简介

大力开展绿色建筑行动，以绿色、循环、低碳的理念引导城乡建设，有利于提高资源能源利用效率，缓解资源能源供需矛盾。有利于降低社会能源消费总量，减少污染物排放，确保节能减排工作的完成。有利于促进建筑业优化升级，培育节能环保、新能源等战略性新兴产业；有利于提高建筑物的伸缩性和健康度，改善群众的生产生活条件。

2 设计依据

GB-T 15587-2008《工业企业能源管理导则》、《企业合理用电评价导则》GB-50052-2009《供配电系统设计规范》能源国家和行业标准消费计量装置 DL/T 645-1997 多功能电能表通信协议 DL/T 645-2007 多功能电能表通信协议 CJ/T 188-2004 家用计量仪表数据传输技术条件 GB/T 19582-2008 协议-基于工业自动化网络规范

3 项目概况

北环中心是地产北三环马甸交通枢纽推出的核心商业地产项目。项目建成后，其主体建筑高100多米，体量17万平方米，被三大城市公园环绕。绿色环境和主题办公理念成为北区的又一新建筑。本项目为北环中心25#楼项目。项目由两座写字楼、两座商业裙楼和一座纯商业楼组成。其中，A#写字楼24层，B#写字楼22层，A#商业裙楼4层。楼，B#商业裙楼4层，C#商业楼3层。现场只有一个变配电室。变配电室有高压柜2套，低压柜12套。其中，新能源汽车充电高压柜由1个市政10KV电源引入，专用变压器高压柜由五期开闭所引入。引进10KV专线电源；低压部分共有进线柜11个，电容补偿柜11个，母联柜4个，馈线回路332个。地下室分布7个水表，A#楼3个远传水表，B#楼3个远传水表，C#楼1个远传水表。新能源汽车充电高压柜由一个市政10KV电源引入，专用变压器高压柜由五期开闭所引入。引进10KV专线电源；低压部分共有进线柜11个，电容补偿柜11个，母联柜4个，馈线回路332个。地下室分布7个水表，A#楼3个远传水表，B#楼3个远传水表，C#楼1个远传水表。新能源汽车充电高压柜由一个市政10KV电源引入，专用变压器高压柜由五期开闭所引入。引进10KV专线电源；低压部分共有进线柜11个，电容补偿柜11个，母联柜4个，馈线回路332个。地下室分布7个水表，A#楼3个远传水表，B#楼3个远传水表，C#楼1个远传水表。低压部分共有进线柜11个，电容补偿柜11个，母联柜4个，馈线回路332个。地下室分布7个水表，A#楼3个远传水表，B#楼3个远传水表，C#楼1个远传水表。低压部分共有进线柜11个能耗监测管理，电容补偿柜11个，母联柜4个，馈线回路332个。地下室分布7个水表，A#楼3个远传水表，B#楼3个远传水表，C#楼1个远传水表。

西安北环中心25号楼能耗分析与管理系统现需安装。本项目要监控的电表集中在一个变配电房，水表也分布在离变配电房不远的地下室。因此，根据本项目性质，在变配电房内设计安装一套能耗系统，配置一套采集屏柜，对变配电房内的电表和远端水源进行集中监控。米在地下室。数据采集​​完毕后，按照能耗分类原则进行分析。

本项目旨在解决基础能耗数据的智能化、自动化、可视化、可量化的采集与存储；建立能源管理平台，实现能源集中管理；深入分析能源消耗过程和趋势；建立能源消耗监测和宣传平台。通过对电能介质的统一综合管理，可以查询分析各地区设备的能源使用情况，帮助管理者发现潜在的节能机会，提高能源利用效率，科学有效地管理能源使用，从而降低能源使用成本。建设节约型社会发挥作用。

4 系统架构

Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备和测控单元为基础工具，为大型公共建筑的实时数据采集和远程管理提供了基础平台。它可以与其他楼宇自动化系统进行数据分析。转发构成了一个复杂的监控系统。能耗系统主要采用分层分布式计算机网络结构，如系统结构图所示：

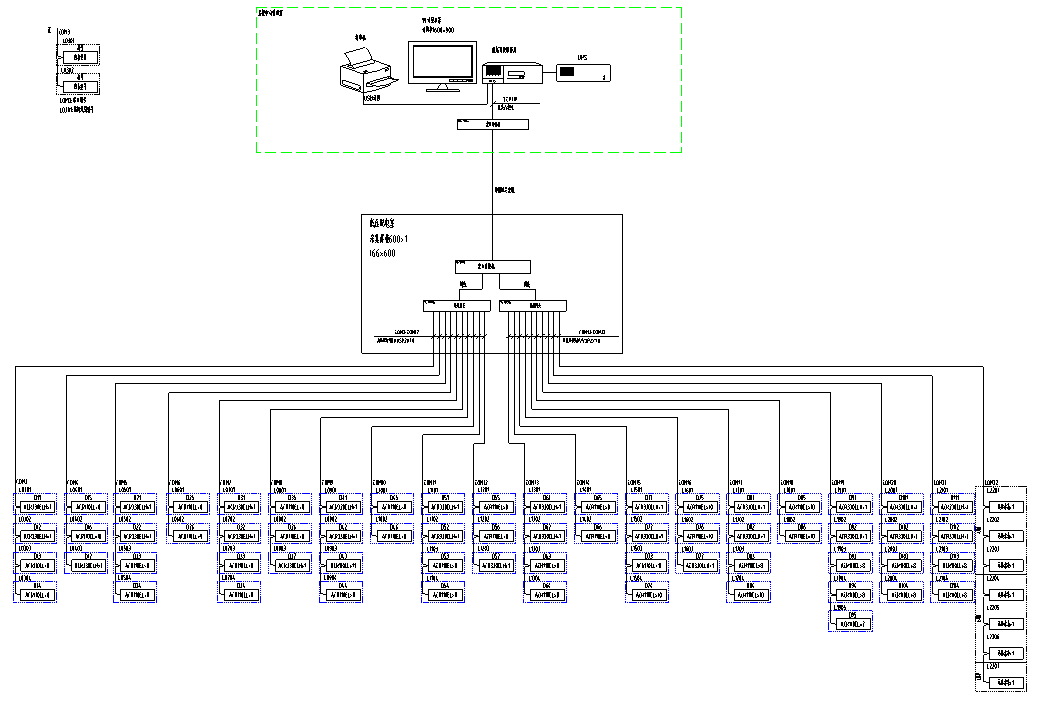

系统结构图

5 系统软件模块

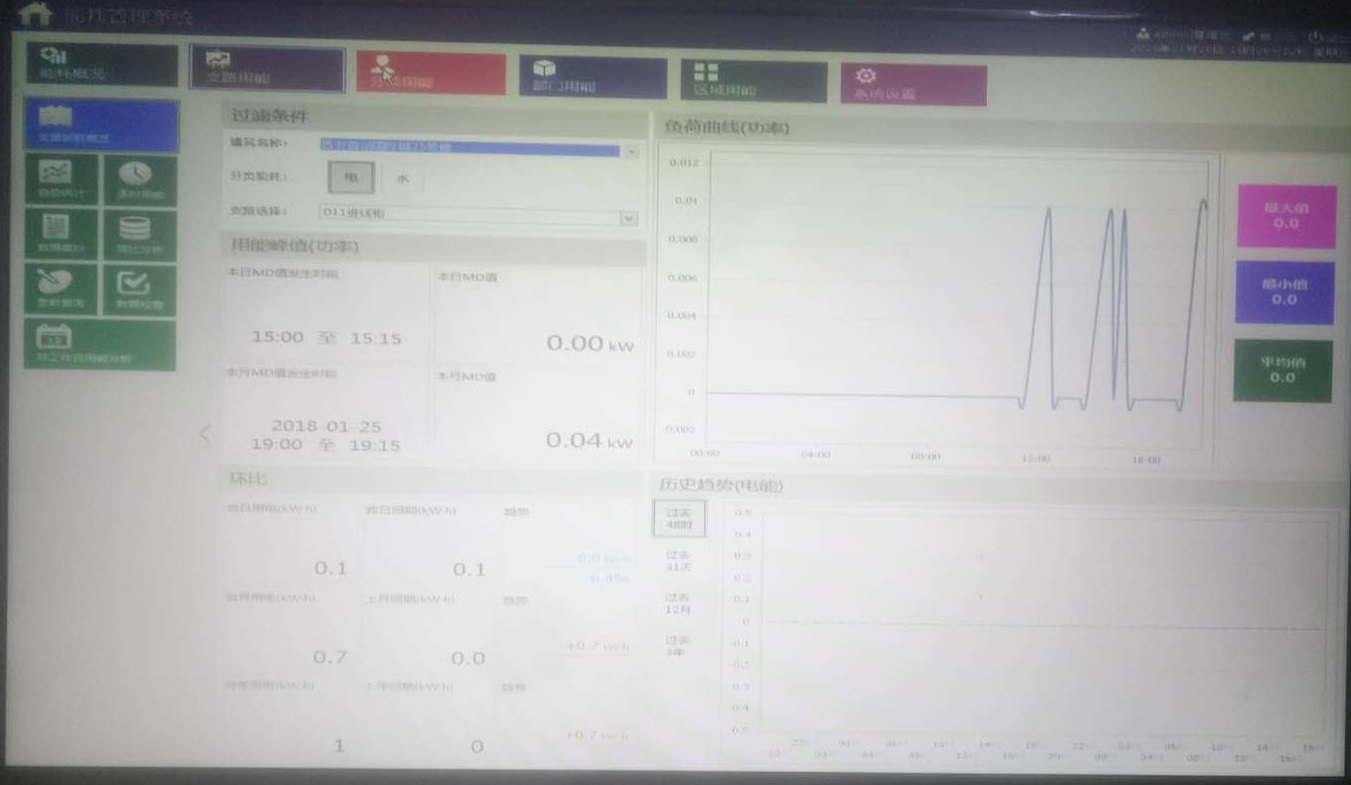

 综合能耗主界面

反映建筑物当年的能耗和折算标准煤的综合能耗，计算单位面积能耗；电表测量的主要能耗为用电量，界面下方显示电能的每小时能耗曲线；点击各个能耗类别的上方区域，可以跳转到能耗类别的能耗分析主界面；可通过下拉框切换建筑，可根据项目需求更换建筑图片；

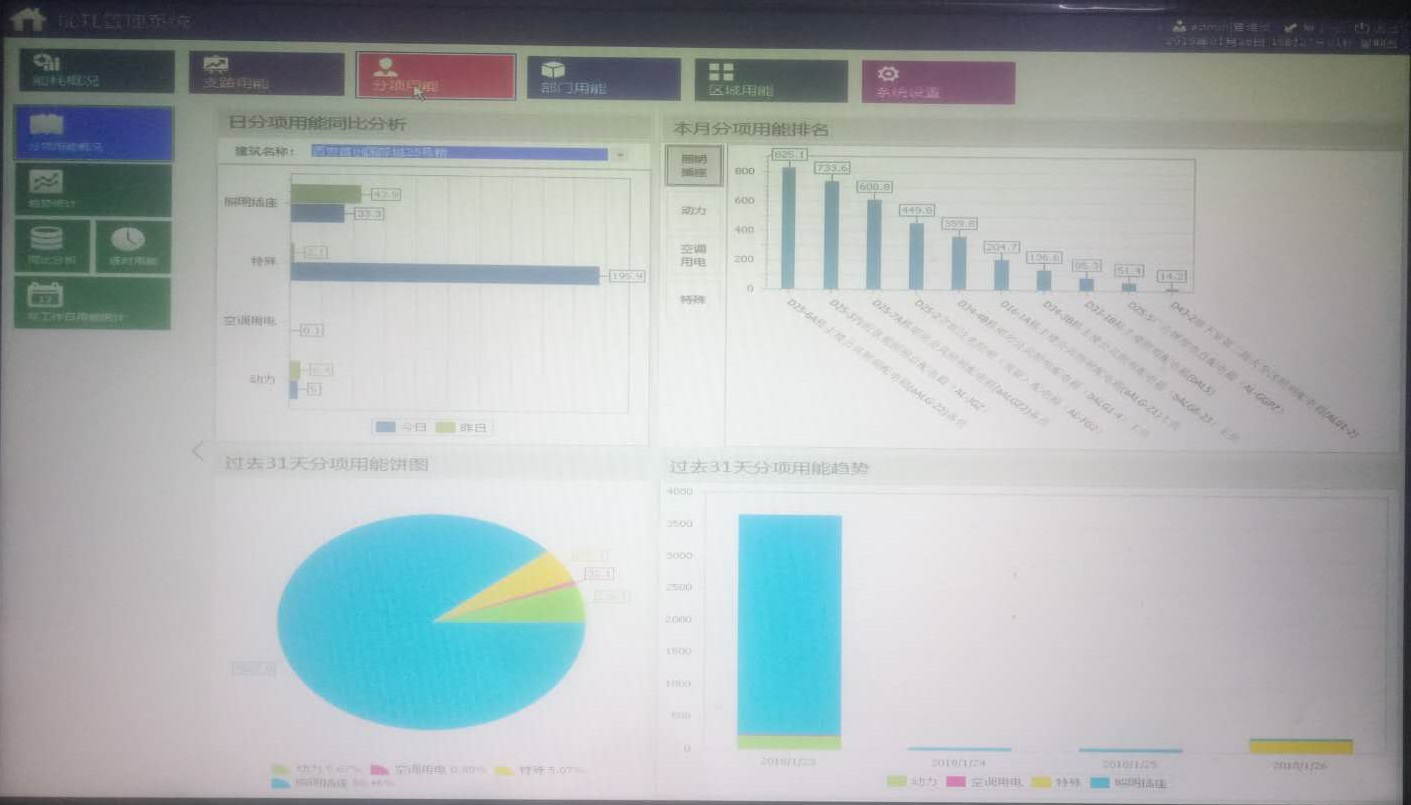

分类能耗主界面

反映某类（如用电量）当天与昨天同期、当月与上月同期、当年同期与上月同期的能源消耗量年份及比较、增幅及增加值；过去12个月和过去3年的能源消耗趋势；反映某子项能耗的当月能耗饼图；反映某一品类能耗的当年各月能耗同比分析图；

分类能耗分行能耗统计报表，可灵活选择分行，统计一定时间段内分行能耗的日、月、周、季、年能耗；通过数据透视表的强大功能，用户可以进行各种数据统计，并对数据进行组合和排序；统计数据可以以柱状图、点线图、堆叠图、饼图等多种图表形式展示；统计数据可以导出到Excel；

非工作日支路能耗分类统计各支路工作日和非工作日能耗统计数据可通过系统灵活设置，非工作日可导出Excel ;

各分支机构当年能源消耗量和上年同期能源消耗量分析统计；

对支路能耗进行分类，使用能源集中抄表任意两次查询各支路的抄表，并计算差值；时间精度可达分钟；

分类能耗分支能耗趋势分析可用于查询能耗参数（如电压、电流、功率、功率因数等），与配置相关，查询时不可交叉；数据以图表或表格的形式展示，图表可通过鼠标操作放大、缩小、移动；数据可以排序（大值和小值）；数据可以导出到Excel；

 子项能耗主界面

配置选项

根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析能耗每单位面积；

配置项目所用仪器的型号、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询等功能；

配置项目中使用的所有计量器具，并保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；

可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方法等信息。这里的配置信息会影响能耗分析模块中各能耗类别和子项的功能。;

为各部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑物内耗能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块。

6 展望在分析北环中心25号楼项目能耗运行效果的基础上，建立典型的能耗分析模型进行统一分析。

建立建筑能耗计量体系，把握建筑能耗脉搏，发现能耗黑幕，提高节能改造的针对性。

选择节能设备。

再好的节能设备，控制不了浪费，发挥不了节能效果。通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中控制，节能设备正在实现节能。

 通过能耗监测系统提供的同比分析数据对节能改造结果进行量化，展示节能效果。

7 结论

大型公共建筑总面积不到城市总建筑面积的4%，但总能耗却占全国城市总用电量的22%。20 次。公共建筑是节能减排的大户，北环中心25号楼项目的节能工作对于推动和带动节能工作，实现节能减排目标具有重要意义。
