能耗监测 | FCU1101物联网数据采集网关在电力能效管理系统中的应用

2022-03-11

电力能效管理是企业节能降耗、降低运营成本、提高竞争力的关键举措，已成为全社会企业关注的焦点。随着电子技术的革命性进步和软件技术的不断提高，各种电子设备与软件技术相结合，实现了对企业整体能耗的实时监控和管理。

一种能源管理系统网络结构

1、数据采集层

● 由变电站区、配电室、开关柜、楼层配电箱保护装置、多功能仪表、环形运动传感器、无线物联网仪表等各种电能计量监测装置组成。

● 数据采集层的各种监控设备必须具备通讯功能，最常见的是RS485接口

● 数据采集层设备通过RS485接口将各种监测到的数据传输到通讯管理机（或串口服务器），通过通讯管理机上的端口连接到数据服务器和管理软件

2、网络通信层

● 网络通信层决定数据采集层采集的数据如何传输到数据服务器

● 根据网络通信层的投入，可采用光纤通信、4G无线通信、RJ45接口通信等

● 内部网络经常使用认证、数据加密等方式来保证数据的安全传输

3、系统管理

● 以应用软件为核心，包括数据库系统、Web服务器等，将通过数据采集层采集并通过网络通信层存储在服务器中的数据进行分类、监控能耗管理图片，并由打印机输出成报表，或通过屏幕墙发布某些数据

● 当某些数据出现异常时，数据采集层仪器上的输出继电器信号将控制相应回路或阀门的开闭

● 您可以通过互联网向您的手机或邮箱发送短信或电子邮件

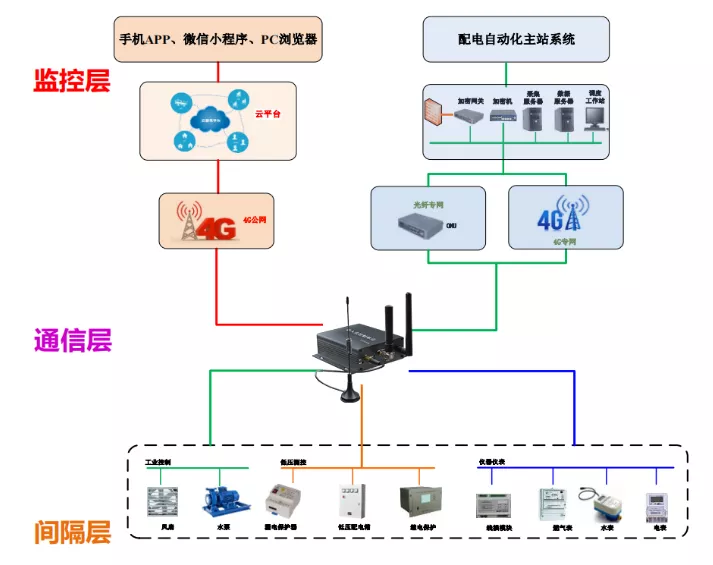

系统结构图：

两个数据采集器

在整个电力能效管理系统中，数据采集器占有非常重要的地位，也是开发工作中的难点。数据采集​​器由嵌入式硬件、Linux系统和应用程序组成。

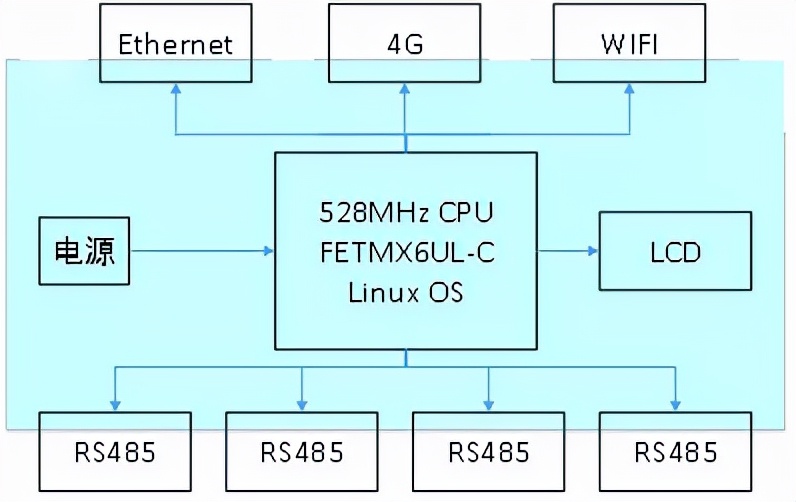

其硬件组成框架如下：

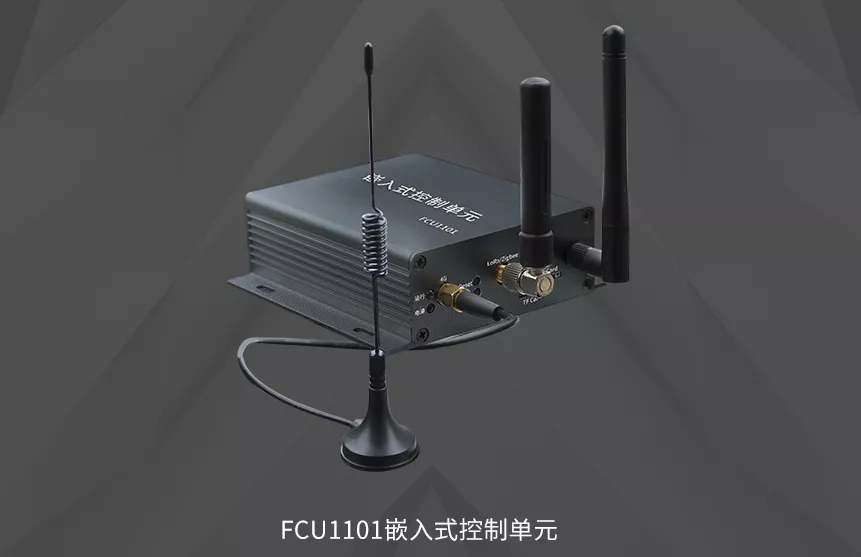

针对能源与节能管理的数字化、网络化、可视化行业应用，飞凌推出了物联网数据采集网关。

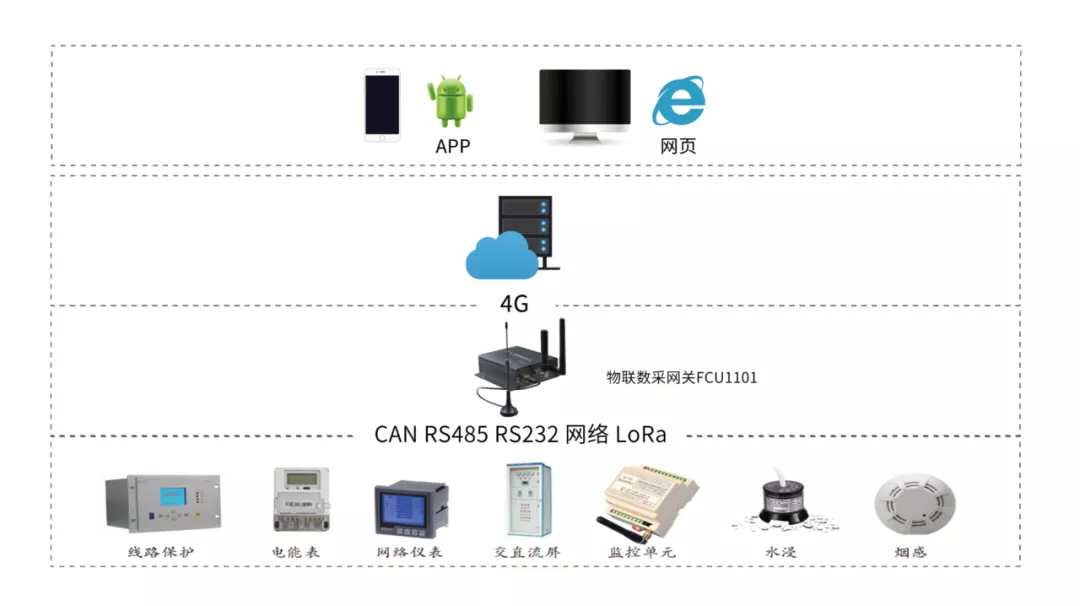

物联网数据采集网关在能耗监测系统中的应用

飞凌物联网数据采集网关集LORA、串口、网络、4G无线通信、硬加密、协议转换等功能于一体，可实现中低压配电网的数据采集、监控、管理和负荷监控等功能。物联网数据采集网关能耗监测系统可采集变电站区域、配电室、开关柜、楼层配电箱保护装置、多功能仪表、环形运动传感器、无线等各种电力参数和参数物联网仪器。环境参数，系统提供用电数据实时在线监测、故障报警、远程控制、能耗统计、能效分析、报表查询等功能，可满足高耗能企业、医院、高校、大型公共建筑等多种应用场景。需要全面的电源管理。

规格

● 快速以太网：实现本地服务器与云平台的连接；

● 多种无线通信方式：WiFi、4G、LoRa，适合各种现场应用；

● 丰富的接口资源：支持4路RS485，可连接多路终端传感设备；

● 提供稳定的操作系统：.14，方便客户二次开发；

● 严格的接口保护设计：支持9~36V宽电压输入，具有防反接保护和过流保护；

在数据或信息采集层，物联网数据采集网关非常适合实时采集、测量、计算和分析等任务，反映数据的动态变化，存储和查询历史数据。

物联网数据采集网关不仅可以实现能源和节能管理的数字化、网络化和可视化，还可以帮助企业管理者掌握能源成本，实时集中管控，提高管理效率，降低运营成本。
