五华大厦安科瑞江雪能耗监控系统的研究与应用

2022-03-16

摘要：五华大厦能耗监控系统采用智能电表采集配电现场的各种电气参数。监控系统实现了对配电线路功耗的监控和分析。

关键词：大型公共建筑；能耗监测系统； ACREL-5000;

1 引言 近年来，多项建筑节能管理标准和导则、单位能源能耗在线监测管理标准相继出台，效率越来越受到重视。的能源使用。安科瑞能源管理云平台可为楼宇及企业能耗及节能提供数据支持。

2 本设计依据GB 50052《供配电系统设计规范》GB 50054《低压配电设计规范》GB/T 50063《电力计量器具设计规范》装置》DL/T 448《电能计量装置技术管理》规定

3 项目概况东营五华大厦项目占地面积4011.8平方米，建筑面积21049平方米。办公楼共14层，地下2层。配电室和楼层配电室共分布157米，其中配电室PZ80L-E4 67米，楼层配电室90米。背景位于一楼值班室。因此，根据本项目的性质，设计了一套能耗系统。通过能耗网关的串口直接采集电表的数据，按照能耗分类的原则对数据进行采集和分析。本项目旨在解决基础能耗数据的智能化、自动化、可视化、可量化的采集与存储；建立能源管理平台，实现能源集中管理；深入分析能源消耗过程和趋势；建立能耗监测宣传平台。通过对电能介质的统一综合管理，可以查询和分析各地区设备的能源使用情况，帮助管理者发现潜在的节能机会，提高能源效率，科学管理能源使用，从而降低能耗使用成本和节约能源。社会功能。

4 系统架构 安科瑞Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备和测控单元为基本工具，为大型公共建筑的实时数据采集和远程管理提供基础平台。其他楼宇自动化系统的数据转发构成了一个复杂的监控系统。能耗系统主要采用分层分布式计算机网络结构，如系统结构图所示：

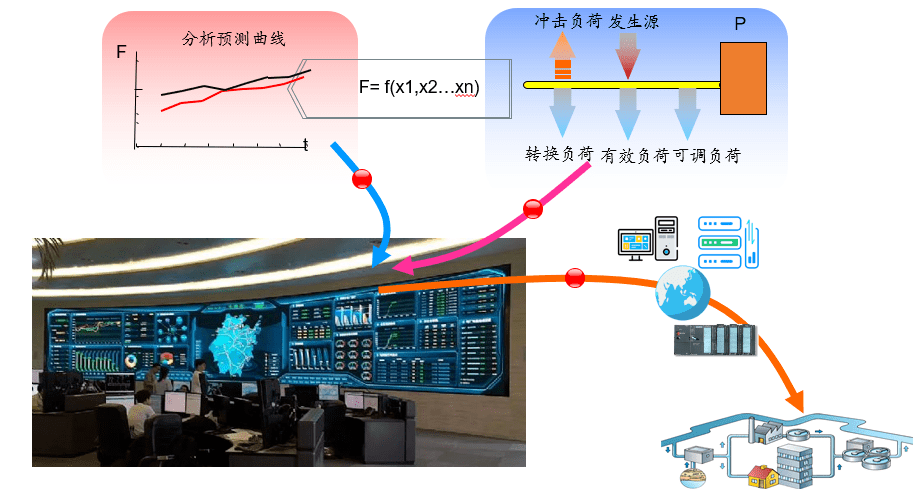

系统结构图5 系统软件模块综合能耗主界面

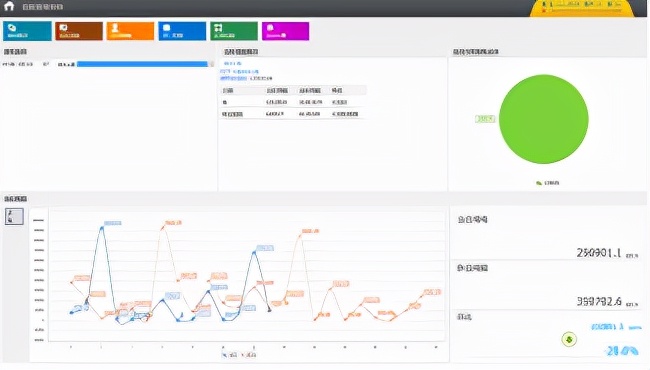

当日能耗曲线反映了当年建筑能耗和折算标准煤的综合能耗，计算单位面积能耗；主要能耗由电表测量，电能显示在界面底部。当日每小时能耗曲线；点击每个能耗类别的上方区域，可以跳转到能耗类别的能耗分析主界面；可通过下拉框切换建筑，可根据项目需求更换建筑图片；能耗分类主界面

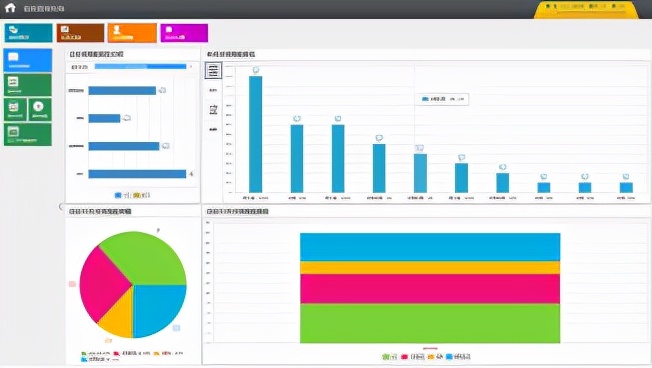

反映当日与昨日同期、当月与上月同期、当年与上年同期的某类能源消耗量（如电） ，以及比较、增加百分比和附加值；反映一个品类过去48小时、过去31天、过去12个月、过去3年的能耗趋势；反映某子项能耗的当月能耗饼图；反映一年中各月某类能源消耗量的同比分析图；分行能耗分类能耗统计报表可灵活选择分行，统计分行在一定时间段内的日、月、周、季、年能耗；通过强大的数据透视表功能，用户可以进行各种数据统计，并结合数据排序；统计数据可以以直方图、点线图、堆叠图、饼图等多种图表形式展示。统计数据可以导出到Excel；工作日可通过系统灵活设置统计数据，并可导出Excel；各分公司当年和上年同期能耗同比分析统计；任意两次复制查询各支路的抄表，并计算差值；时间精度可达分钟；分类能耗分支的能耗趋势分析，可以查询任意一个分支在一定时间内的能耗参数（如电压、电流、功率、功率因数等），具体可以查询的参数查询与安装的仪器和系统配置有关，查询时不能跨月查询； ， 移动;数据可以排序（大值，小值）；数据可以导出到Excel；子项能耗主界面

配置选项根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等。建筑面积等信息将用于分析单位面积能耗；仪器的类型、型号、生产厂家等基本信息智慧办公楼能耗管理系统，并增加该类型仪器所能提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询功能；所有计量仪表使用的配置项，保存计量仪表的地址、变比、对应的采集器、代号、监控回路名称等信息；配置分项能耗统计配置中涉及的计量表、比例、计算方式等信息，可根据项目情况灵活配置。这里的配置信息会影响到每一类能耗的能耗分析模块中的功能；完成此配置后，将启用部门能耗分析功能模块；配置建筑内某耗能区域对应的计量器具、计算方法、比例，配置完成后开启区域能耗分析功能模块。

6 展望基于对五华大厦能耗监测系统能耗运行效果的分析，建立典型的能耗分析模型进行统一分析。建立建筑能耗计量体系，把握建筑能耗脉搏，发现能耗黑幕，提高节能改造的针对性。选择节能设备。再好的节能设备，也控制不了浪费，发挥不出节能效果。通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，节能设备正在实现节能。通过能耗监测系统提供的同比分析数据，量化节能改造结果，体现节能效果。

7 结论 大型公共建筑总面积不到城市建设总面积的4%，但总能耗却占全国城市总用电量的22%。是住宅的10到20倍。公共建筑是节能降耗的重点。做好五华大厦的节能工作，对推进节能工作、实现节能减排目标具有重要意义。
