安科瑞配电柱头柜产品在XXX数据中心的应用

2022-03-21

【摘要】本文介绍了安科瑞配电柱头柜在某大型数据中心的应用，展示了安科瑞配电柱头柜在数据中心机房末端配电中的应用可能性。

【关键词】数据中心；智能监控系统；柱头柜；多路监控；

一、项目概述

数据中心自建110KV变电站作为主进线。规划面积3万多平方米。一期建筑面积达到1.5万平方米，设计总容量达到20万千伏安。机房采用国际T3+/国内A级标准结构（2N），最多可容纳1.50000个机柜。一期工程包括2个高压变配电室，3个低压变配电室，5个电池室1个，常规数据室5个，操作员数据室2个，共70个前柜和33台智能空调。

本项目数据机房采用我司系列配电柱柜，是一款综合采集数据中心机房能源端所有能源数据的智能配电柜。可为终端能源监测系统提供高精度的测量数据。通过显示单元，可以实时反映机房内it设备的能耗情况，并将数据上传到后台监控系统，为客户提供能耗调整依据。

二、应用程序

本配电柱柜由人机HMI触摸屏、干线进线采集监控模块、支路电参数采集模块、可选的无源开关状态采集模块组成，也可用于现场温度测量。传感器、电流互感器、霍尔传感器，构成配电柜解决方案。

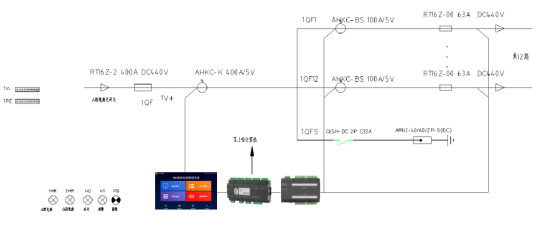

DC 一进一出：

二进二出交流：

三、现场图片

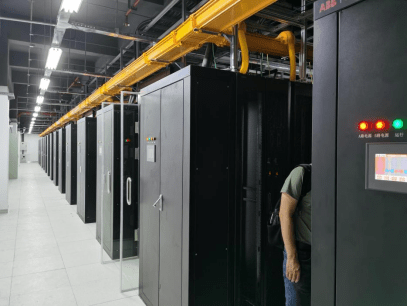

资料室

机房头柜

机房头柜

四、特点

4.1配电柱头柜的作用：

配电柱柜是一种智能配电柜，全面采集数据中心机房能源终端的所有能源数据。为终端能源监测系统提供高精度测量数据，通过显示单元实时反映电能质量数据，并通过RS485通讯将数据上传到后台环境监测系统，实现对整个配电的实时监测运营质量体系与管理。帮助用户优化网络数据中心，加强能源管理，提高服务器机架运行效率。主要应用于电信、金融、政府、IT等数据中心或工业企业等重要客户，为网络服务器等重要设备提供配电、配电线路保护、计量、管理及计算机接地等服务。

4.2个配电柱头柜的特点：

4.2.1柱头柜采用安科瑞研发的一系列多路监控装置，可测量三相电流、电压、有功功率、无功功率、视在功率、功率因数、频率等，还可以同时监测多个支路的电流、电压、有功功率、功率因数。同时可显示累计有功电能和增量电能，监控系统运行的各项参数，并通过HMI全面显示，减少配电柜空间占用，提高配电柜容积率。配电柜；

4.2.2柱头柜除了电源管理外，还具有运行管理和安全管理的功能，提高了整个配电系统的可靠性，降低了风险；

4.2.3柱头柜支持更多电路，空间利用率高，减少占地面积；

4.2.4 安科瑞专门开发了配电管理系统软件。有了这套管理软件，用户可以通过数据中心后台管理系统远程访问两者，实现对电量参数值、开关状态、零地电压、漏电流等数据的实时监控；还可实现越限报警、数据上传等功能。故障信息本地存储，可保存不少于5000条历史记录和故障信息，便于查询分析；

4.2.5 HMI在配电柜前面板上，包括以下几个部分：

7寸或10寸液晶显示屏，中英文显示界面；

系统运行状态指示灯和蜂鸣器；

必要的功能键用于选择各种系统参数，浏览和读取各种系统信息等；

为保证系统安全，LCD支持密码保护。

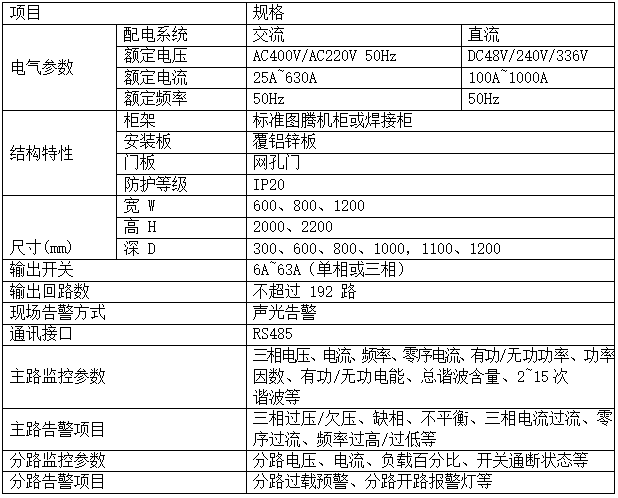

4.3技术参数

五、触摸屏界面

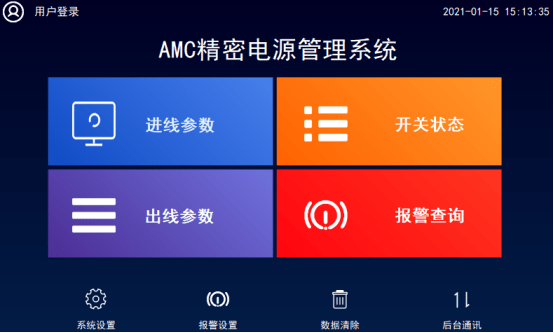

AMC电源管理系统主界面

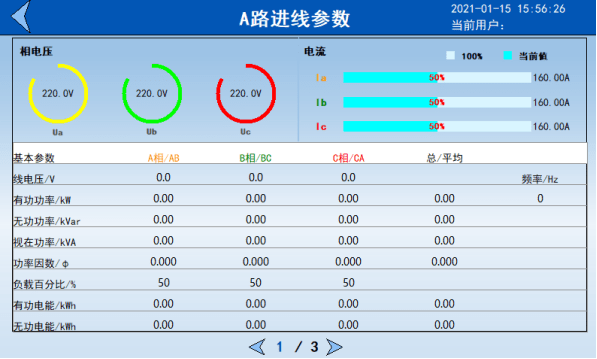

AMC电源管理系统主线输入接口

AMC电源管理系统主线出线接口

六、资质文件

七、结论

2020年9月，中国提出到2030年二氧化碳排放达峰，力争到2060年实现碳中和目标。2020年12月，经济工作会议将实现碳达峰和碳中和。该工作被列为2021年八项主要工作之一，即“30·60”双碳目标。预计到2030年，我国数据中心整体用电量将超过4000亿千瓦时，占全社会用电量的3.7%。

数据中心建设近年来越来越受到国家的重视。它是新基建有序运行的基本保障，被誉为“新基建的基础设施”。在“十四五”和2035年远景规划纲要中机房能耗管理系统，第11章明确指出，“加快建设国家一体化大数据中心体系，加强统筹规划和智能调度算力，建设多个国家枢纽节点和大数据中心集群。”。

我司顺应时代潮流推出配电柱柜，全面采集数据中心机房能源端的所有能源数据。为终端能源监测系统提供高精度测量数据，通过显示单元实时反映电能质量数据，并通过RS485通讯将数据上传到后台环境监测系统，实现对整个配电的实时监测系统和运营质量管理，满足大多数数据中心的需求。返回搜狐，查看更多
