能源消耗监测与管理系统在祥顺通大厦及轨道交通R3线控制中心的应用
2022-04-18
涂志炎
, 嘉定, 上海
摘要：采用多功能仪表DTSD系列。系统采用现场联网的方式。联网后，通过现场总线进行通讯，传输到后台。能源使用的统计分析。
关键词：大型公共建筑；能耗监测系统；ACREL-5000;
1 简介
近年来，多部建筑节能管理标准指南和重点能耗单位能耗在线监测管理标准相继出台，能效越来越受到重视。安科瑞能源管理系统可为楼宇及企业能耗、节能提供数据支持。
2 设计依据
GB 50052《供配电系统设计规范》
GB 50054《低压配电设计规范》
GB/T 50063《电力装置用电测量仪表设计规范》
DL/T 448《电能计量器具技术管理规程》
3 项目概况
济南轨道交通R3线一期工程控制调度中心控制调度中心位于R3一期工程奥体中心西站北侧连接地块。场地西接纵九路，东接奥林匹克西路，北接横石路，南接解放东路。场地占地面积约17312.69平方米。分为地上南北两地块，地下连成一栋。仪器型号为DTSD系列多功能仪器，共274台，通过485通讯线上传至通讯管理机，通讯管理机通过网线与后台服务器连接。背景位于一楼的消防控制室。根据项目性质，设计了一套能耗系统。电表的数据通过能耗网关的串口直接采集。数据采集完毕后，按照能耗分类原则进行分析。
本项目侧重于基础能耗数据的智能化、自动化、可视化、可量化的采集和存储；建立能源管理平台，实现能源集中管理；深入分析能源消耗过程和趋势；建立能耗监测宣传平台。
4 系统架构
Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备和测控单元为基础工具，为大型公共建筑的实时数据采集和远程管理提供了基础平台。它可以与其他楼宇自动化系统进行数据分析。转发构成了一个复杂的监控系统。能耗系统主要采用分层分布式计算机网络结构，如系统结构图所示：
系统结构图
5 系统软件模块
综合能耗主界面
u 综合能耗主界面
主页显示建筑物的建筑图片、建筑物的基本信息、当月各项目用电量饼图和各种能源的消耗量。根据选择的建筑，加载建筑图片，可以选择时间查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。
u 分行能耗

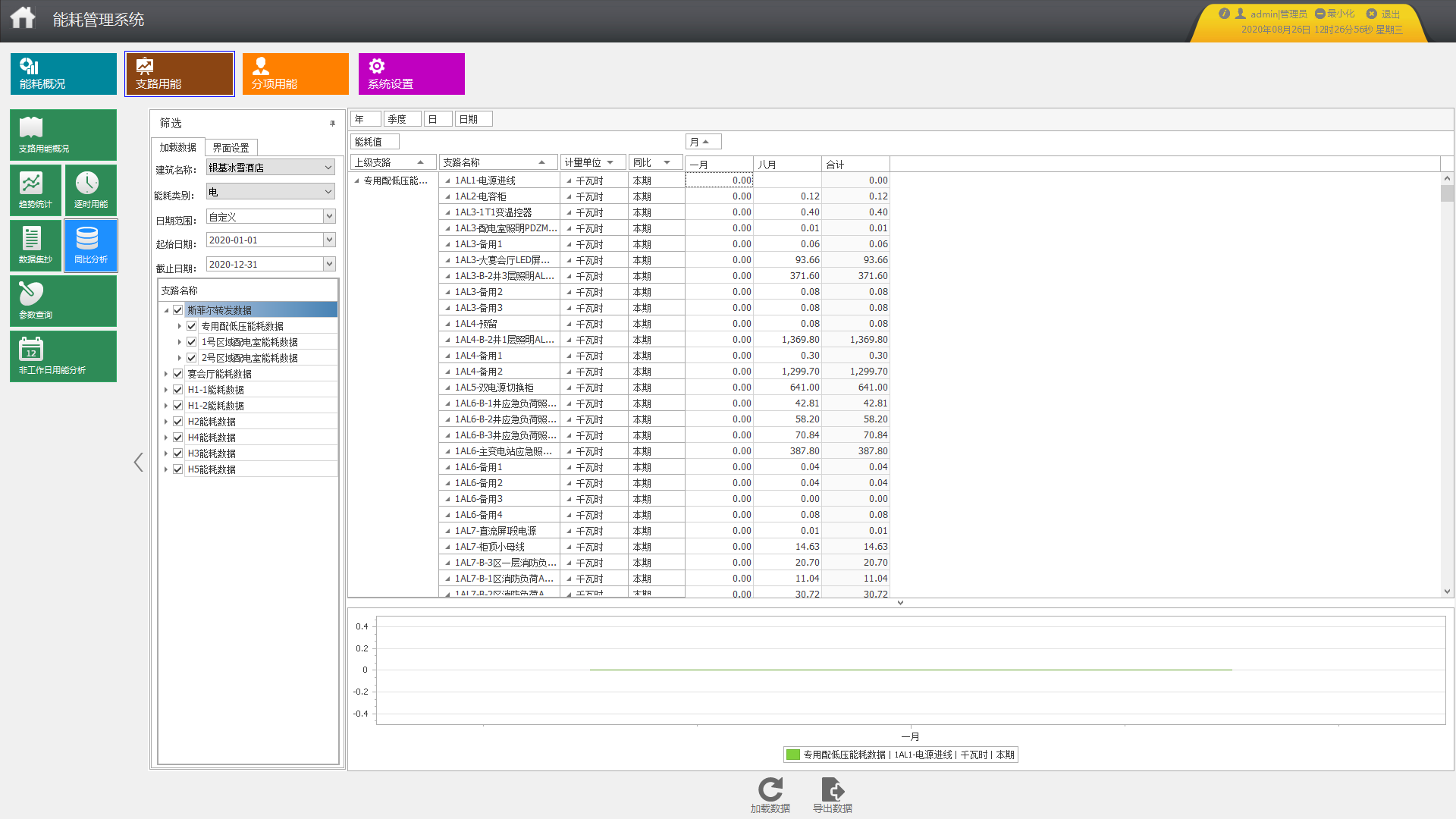

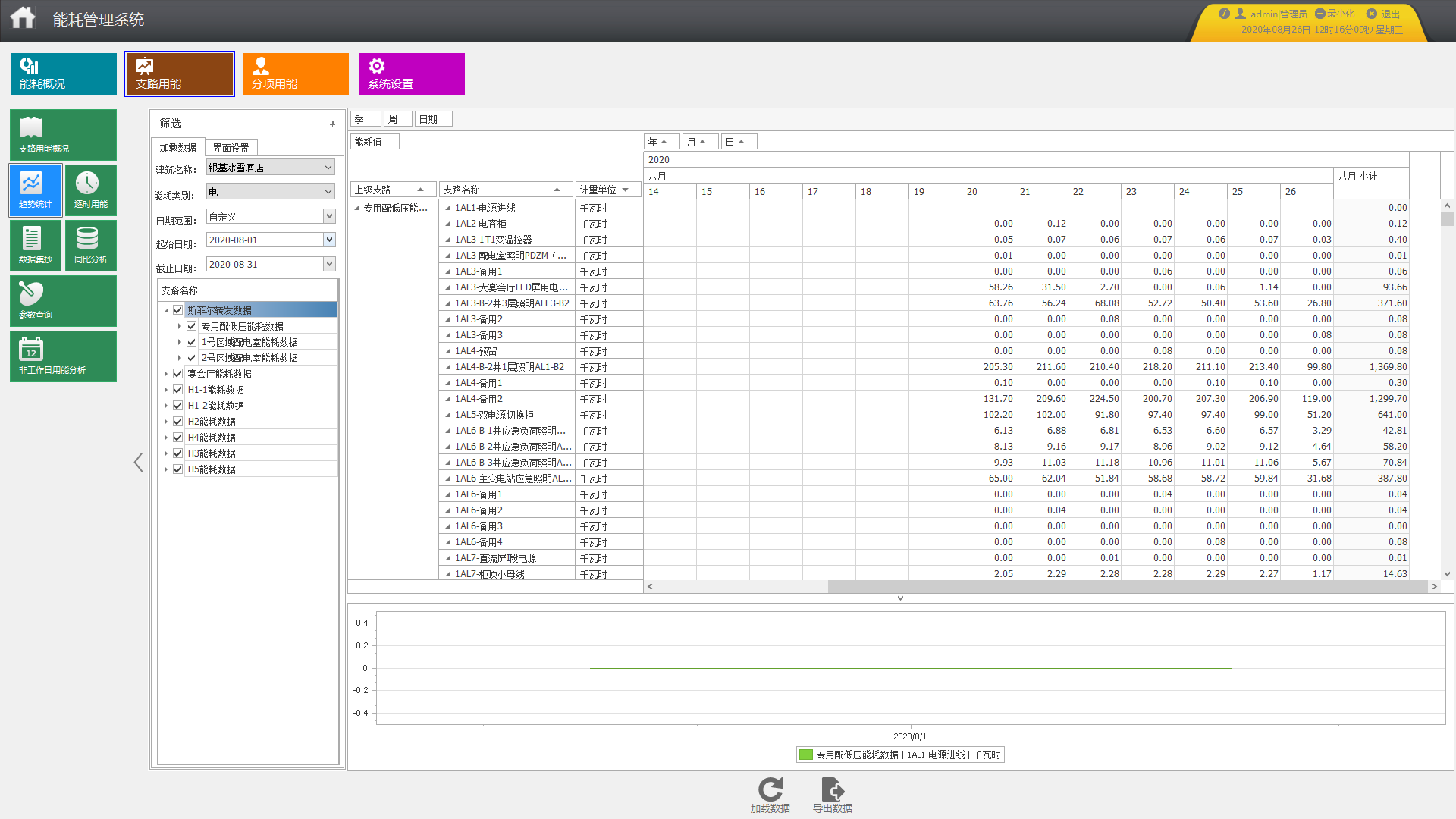

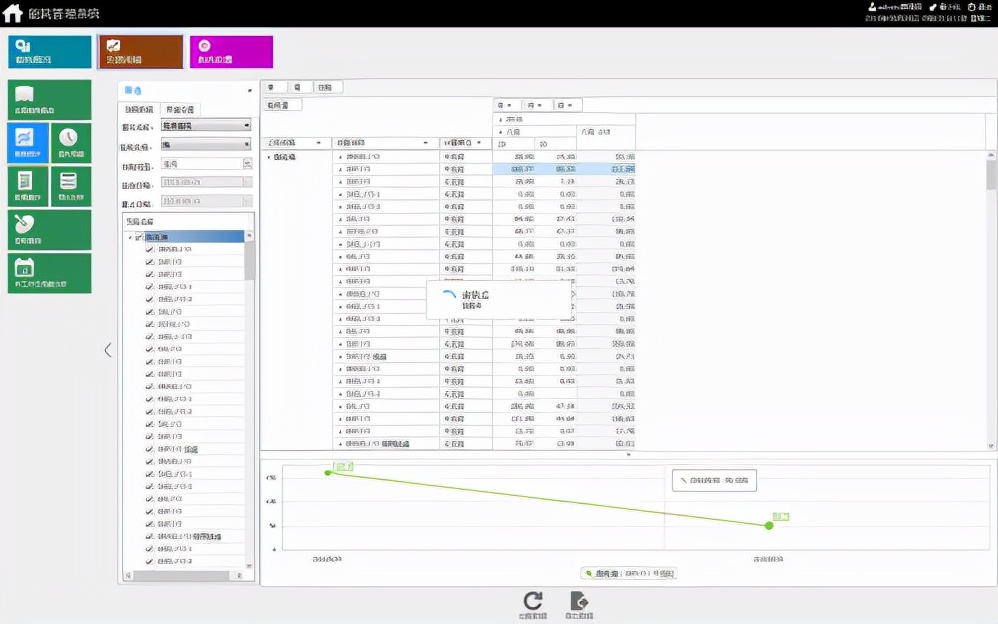

系统可以统计每个分支机构在一定时间内的每日、每周、每月、每季度和每年的能源消耗量。系统可以查看各分行的能耗趋势，根据已有的日期或自定义时间查询，并能以图表的形式显示分行的总能耗。
u 分项能耗统计

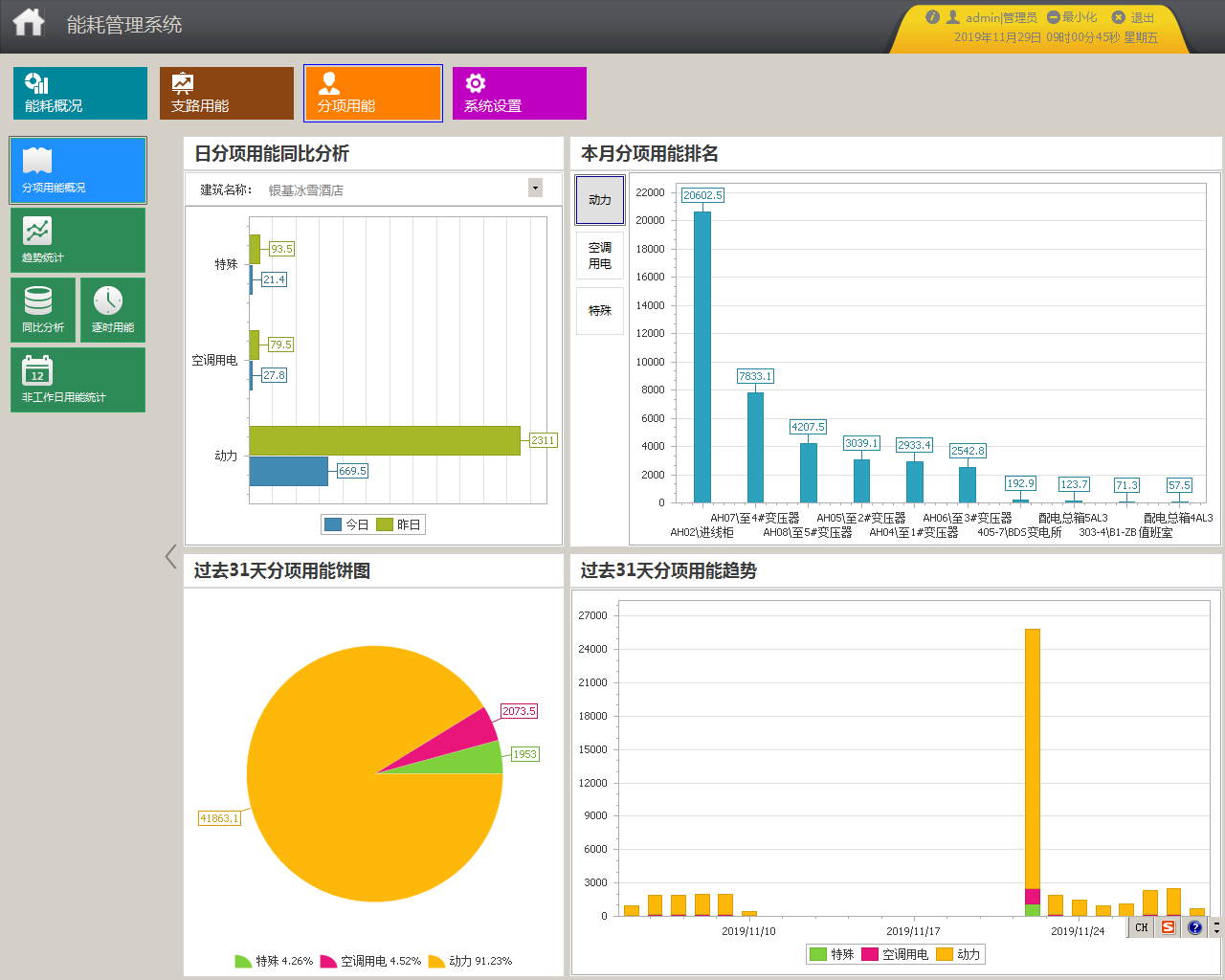

系统可以按项目对能耗进行统计和显示。其中，每日分项能耗同比分析图显示了不同分项当天和昨天的能耗直方图（蓝色条代表今天，绿色条代表昨天）；能源饼图显示了过去 31 天每个子项的能源消耗情况。堆叠图显示了过去 31 天各子项的能源消耗趋势；子项能耗排名图显示了所选子项对应的能耗值排名第 10 位的分支。
u 分项能耗报告
系统可以统计一定时间段内各子项的日、周、月、季、年能耗。您可以在子项中查看各分支的能耗趋势济南建筑能耗管理系统，根据已有的日期或自定义时间查询，并将统计数据导出到Excel。
u 能耗同比分析
系统可以对主要耗能设备的能耗进行逐年分析，以去年同期值和上月值进行同比分析，检查节能效果，进行节能绩效。根据分析结果进行评估，修订节能目标。各分公司当年月度能耗统计和上年同期能耗统计；
6.前景
根据顺通大厦和轨道交通R3线控中心大楼能耗运行效果分析，建立典型的能耗分析模型进行统一分析。
u 建立建筑能耗计量体系，把握建筑能耗脉搏，发现能耗黑幕，提高节能改造的针对性。
u 选择节能设备。
u 再好的节能设备，也控制不了浪费，起不到节能效果。通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，节能设备正在实现节能。
u 通过能耗监测系统提供的同比分析数据，量化节能改造的效果，展示节能效果。
7 结论
大型公共建筑总面积不到城市总建筑面积的4%，但总能耗却占全国城市总用电量的22%。20 次。
公共建筑是节能减排的重点。做好顺通楼和轨道交通R3线控制中心楼的节能工作，对于推进和带动节能工作，实现节能减排目标具有重要意义。
参考文献：技术要求[2008]114号
作者简介：涂志燕，女，本科，主要研究方向为智能电网供配电
