锦绣东方办公A楼能耗监测系统

2022-04-20

关键词：大型公共建筑；能耗监测系统；ACREL-5000;

1 简介

目前，我国是世界上最大的能源生产国和消费国。统计数据显示，我国建筑能耗占全国总能耗的28%左右。我国每年新建的20亿平方米建筑中，99%为高耗能建筑。只有4%的现有建筑采取了节能措施。大型公共建筑不仅能耗密度高，而且能源浪费非常严重，节能空间巨大。推进建筑节能势在必行。

大力开展绿色建筑行动，以绿色、循环、低碳的理念引导城乡建设，有利于提高资源能源利用效率，缓解资源能源供需矛盾。有利于降低社会能源消费总量，减少污染物排放，确保节能减排工作的完成。有利于促进建筑业优化升级，培育节能环保、新能源等战略性新兴产业；有利于提高建筑物的舒适度和健康度，改善群众的生产生活条件。

2 设计依据

GB-T 15587-2008《工业企业能源管理导则》

《企业合理用电评价技术导则GB》

《企业节能规划编制通则》

《企业能源审计技术通则-GB》

-2009《能源管理体系要求》

GB-50052-2009《供配电系统设计规范》

能耗计量装置国家标准和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

GB/T 19582-2008 基于协议的工业自动化网络规范

3 项目概况

锦绣东方项目位于延安新区北区，四面环山，北邻府前一路，东邻中环。

A写字楼共24层，设有变配电间。132路配电室和楼层配电箱的用电量需要进行能源监控。本项目要监控的电表型号均为-E4。背景位于一楼值班室。因此，根据本项目的性质，设计了一套能耗系统。电表数据直接通过能耗网关的串口采集。数据采集​​完毕后，按照能耗分类原则进行分析。

本项目侧重于基础能耗数据的智能化、自动化、可视化、可量化的采集和存储；建立能源管理平台，实现能源集中管理；深入分析能源消耗过程和趋势；建立能耗监测宣传平台。通过对电能介质的统一综合管理能耗监测管理系统厂家，可以查询分析各地区设备的能源使用情况，帮助管理者发现潜在的节能机会，提高能源利用效率，科学有效地管理能源使用，从而降低能源使用成本。建设节约型社会发挥作用。

4 系统架构

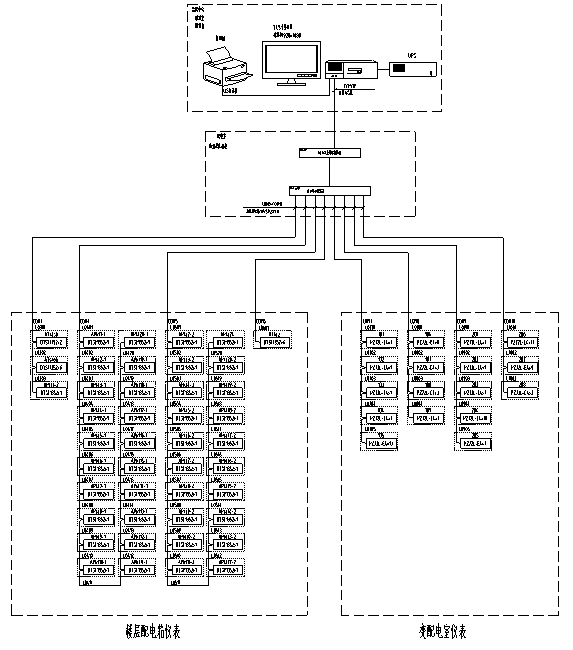

Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备和测控单元为基础工具，为大型公共建筑的实时数据采集和远程管理提供了基础平台。它可以与其他楼宇自动化系统进行数据分析。转发构成了一个复杂的监控系统。能耗系统主要采用分层分布式计算机网络结构，如系统结构图所示：

系统结构图

5 系统软件模块

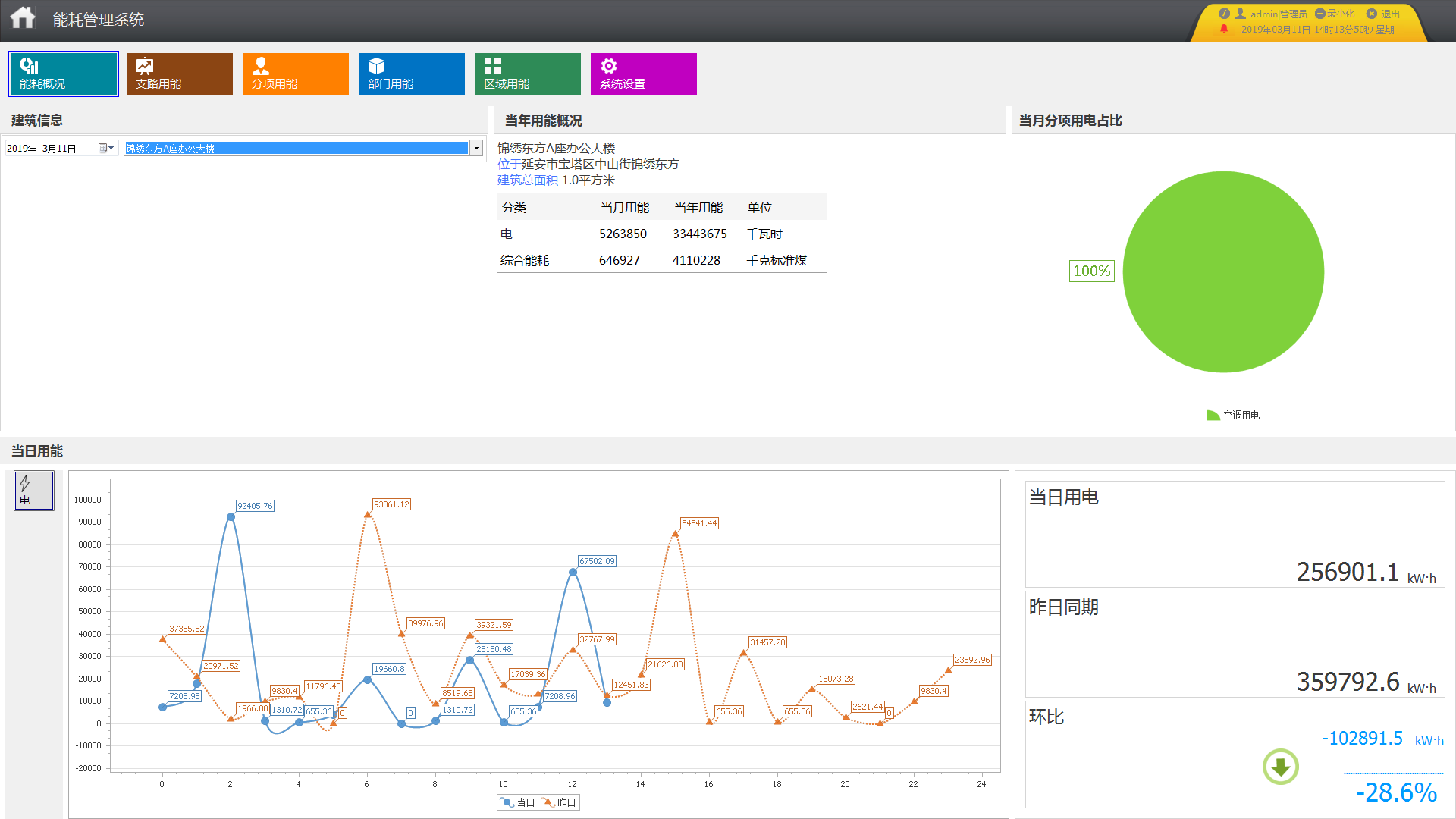

综合能耗主界面

当天用电量曲线

反映当年建筑能耗和折算标准煤的综合能耗，计算单位面积能耗；

能耗主要以电表计量，界面下方显示当日每小时能耗曲线；点击各能耗类别上方区域，跳转到能耗类别能耗分析主界面；

可通过下拉框切换建筑，可根据项目需求更换建筑图片；

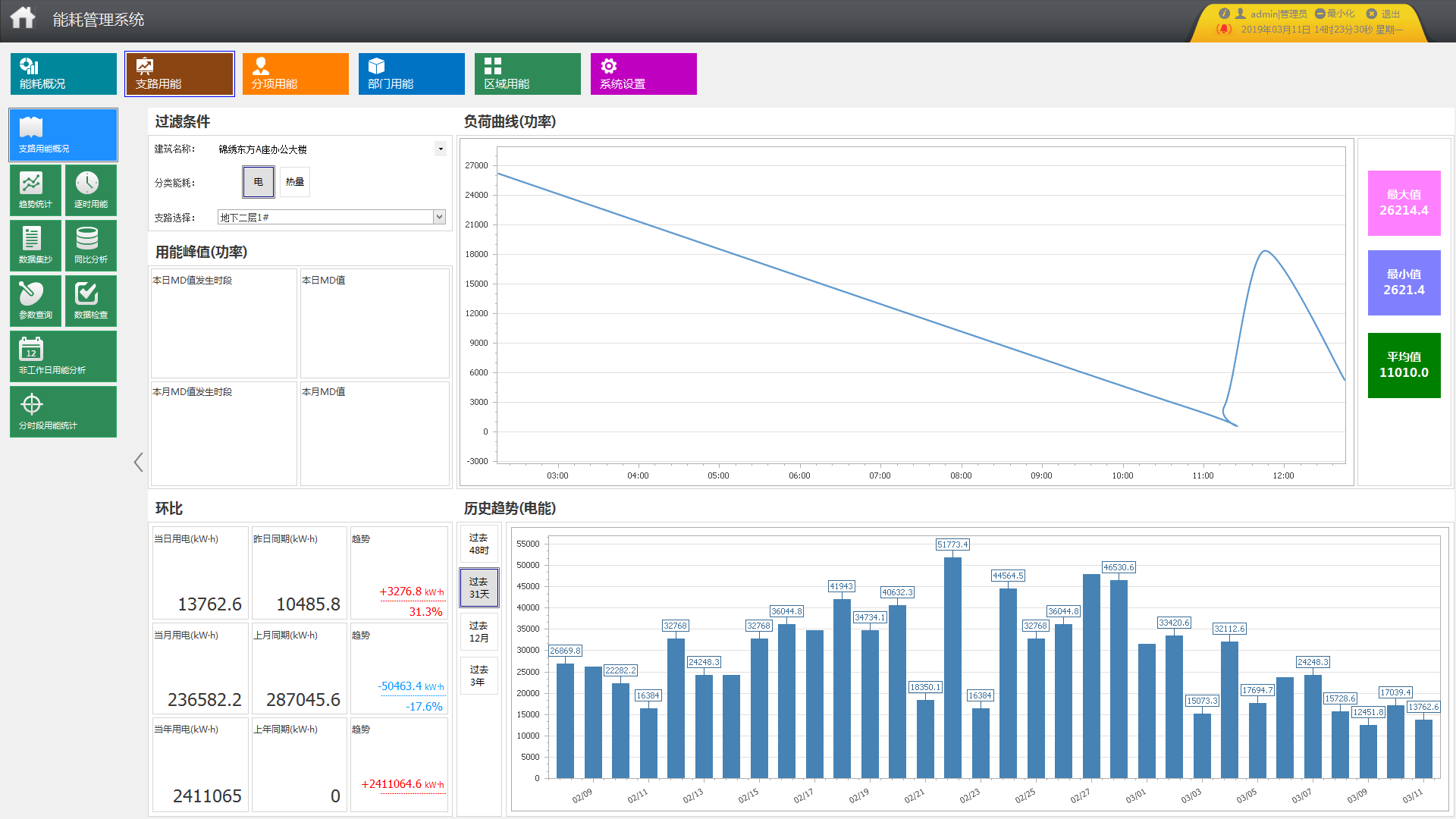

分类能耗主界面

反映某类（如用电量）当日与上一日同期、当月同期与上月同期、当年同期与上月同期的能源消耗量上年同期及比较、增幅及增加值；

反映某品类近48小时、近31天、近12个月、近3年的能耗趋势；

反映某子项能耗的当月能耗饼图；

反映一年中各月某类能源消耗量的同比分析图；

分类能耗分会能耗统计报表

分支可灵活选择，可统计一定时间段内分支的日、月、周、季、年能耗；

借助数据透视表的强大功能，用户可以进行各种数据统计，并对数据进行组合和排序；

统计数据可通过直方图、点线图、堆积图、饼图等多种图表展示；

统计数据可以导出到Excel；

能源消费分部非工作日能源消费分类

统计各分支机构工作日和非工作日的能耗，非工作日可通过系统灵活设置

统计数据可以导出到Excel；

分类能耗分部同比分析

各分公司当年月度能耗统计和上年同期能耗统计；

按分支能源收集的能源消耗分类

任意两次查询各支路的抄表，并计算差值；

时间精确到分钟；

分时段能耗分类能耗趋势分析

可查询某段时间内任意支路的能耗参数（如电压、电流、功率、功率因数等）。可查询的具体参数与安装的仪器和系统配置有关，不能跨月查询；

数据以图表或表格的形式展示，图表可通过鼠标操作放大、缩小、移动；数据可以排序（最大值、最小值）；

数据可以导出到Excel；

明细能耗主界面

配置选项

根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析能耗每单位面积；

配置项目所用仪器的型号、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询等功能；

配置项目中使用的所有计量器具，并保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；

可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方法等信息。这里的配置信息会影响能耗分析模块中各能耗类别和子项的功能。;

为各部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑物内耗能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块。

6 展望

根据锦绣东方项目写字楼能耗运行效果分析，建立典型能耗分析模型进行统一分析。

建立建筑能耗计量体系，把握建筑能耗脉搏，发现能耗黑幕，提高节能改造的针对性。

选择节能设备。

再好的节能设备，也控制不了浪费，发挥不出节能效果。通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，节能设备正在实现节能。

通过能耗监测系统提供的同比分析数据，量化节能改造结果，展现节能效果。
