什么是能耗监控系统，能为我们创造什么价值

2022-05-12

1 简介

目前，我国已经是世界第二大能源生产国和消费国。统计数据显示，我国建筑能耗占全国总能耗的28%左右。中国20亿平方米的建筑中，99%是高能耗建筑；而只有4%的既有建筑采取了节能措施。大型公共建筑不仅能耗密度高，而且能源浪费非常严重，节能空间巨大。推进建筑节能势在必行。

大力开展绿色建筑行动，以绿色、循环、低碳理念引导城乡建设，有利于提高资源能源利用效率，缓解资源能源供需矛盾，并减少社会总能源消耗和污染。有利于促进建筑业优化升级，培育节能环保、新能源等战略性新兴产业；有利于提高建筑物的健康水平，改善群众的生产生活条件。各级各部门要把绿色建筑行动作为大力推进生态文明建设的重要内容，进一步增强责任感和紧迫感，统筹兼顾、狠抓落实，推进绿色城乡建设、循环、低碳的科学发展轨道，促进经济社会协调和可持续发展。

3 项目概述

西安航天城·中央广场二期1#楼地址位于陕西省西安市雁塔区航天大道与京东大道交叉口东南角。一楼可互换配电室、后台主机安全控制室。

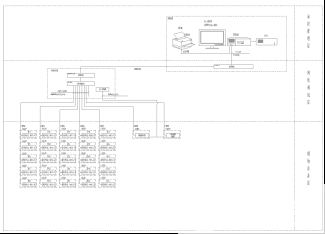

项目配电房共102个电能表，换热站采用RS485接口通讯协议的热量表1个，泵房采用RS485接口通讯协议的水表1个，需监测能源消耗。背景位于一楼值班室。因此，根据本项目的性质，设计了一套能耗系统，并在配电室配置了内置通讯管理机的数据采集箱。对换热站的远传水表和远传热量表进行采集，数据从配电室的数据采集箱传送到一楼值班室操作台的后端主机通过光纤。电表、水表、热量表数据采集后，按照能耗分类分项原则进行分析，数据上传至西安市公共建筑能耗监测平台。参照《西安市公共建筑能耗监测系统技术规范》DBJ61/T 97-2015。

本项目旨在解决基础能耗数据的智能化、自动化、可视化、可量化的采集和存储；建立能源管理平台，实现能源集中管理；深入分析能源消耗过程和趋势；建立能耗监测宣传平台。通过本项目的电、水、热消耗的统一综合管理，可以查询和分析各区域设备的能源使用情况，帮助管理者发现潜在的节能机会，提高能源效率，管理能源使用科学有效，从而降低能源使用成本，为建设节约型社会发挥作用。

4 系统架构

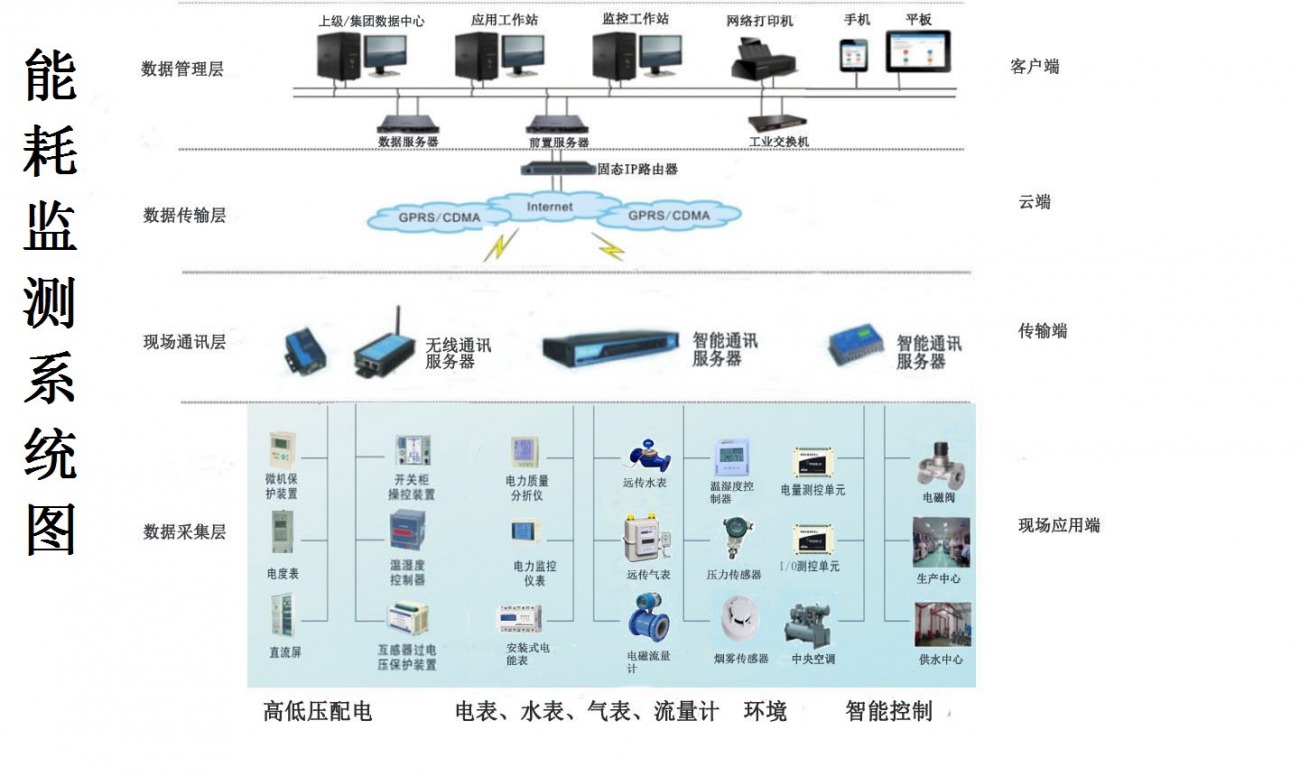

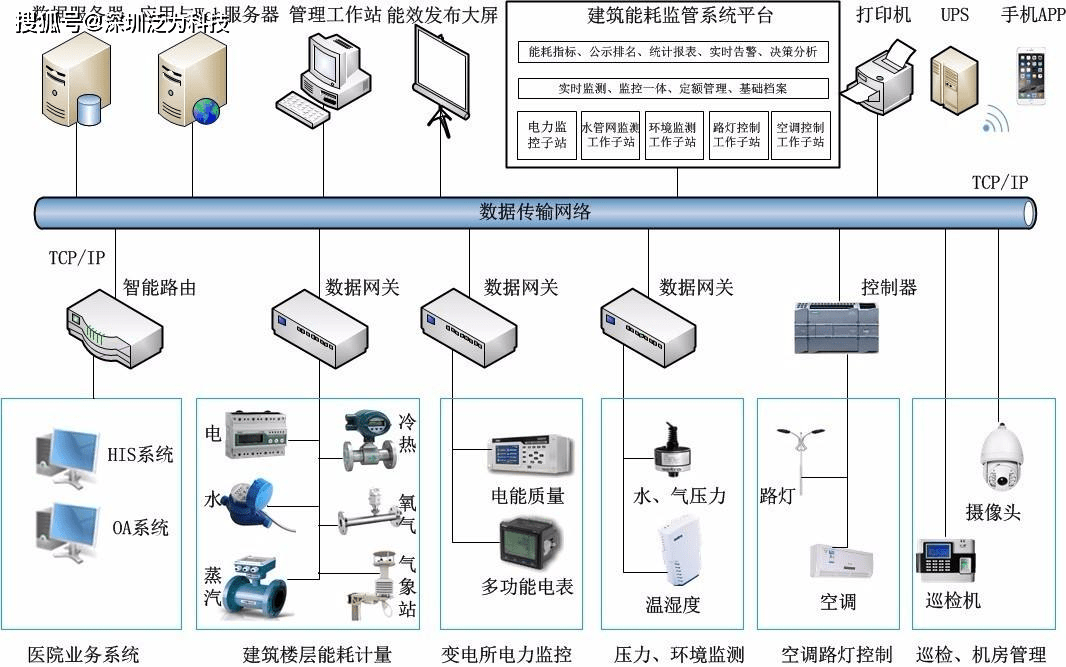

Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备和测控单元为基础工具能耗监测管理系统图，为大型公共建筑的实时数据采集和远程管理提供基础平台，可以与其他楼宇自控系统进行数据传输，组成复杂的监控系统。能耗系统主要采用分层分布式计算机网络结构，如系统结构图所示：

1)测量装置设计安装能效监测平台建设

通过梳理用户用能网络，在各配电线路设置电能表，并对水表、热量表的数据进行监控，为项目构建了完整的用能计量系统。管理人员可以通过软件实时监控项目中的水、电、热等能耗，同时减少能耗的“跑、跑、滴、漏”和计量误差实时监测现场仪表的回传数据，合理控制和预警能耗，及时发现和纠正运行中的异常能耗，随时处理。根据需要设置重要设备超标预警值，超标时提醒并主动记录。

2)将能耗数据采集存储，形成可视化趋势图。通过软件，您可以直观地看到每个部门或区域的每小时能耗趋势图。数据实时存储，可查询历史数据记录。

3)确定高耗能范围并诊断高耗能原因，统计每个区域和楼层的能耗，准确定位主要用能者，制定节能绩效评价体系，推动有效实施节能降耗。建立用能设备运行记录档案，结合设备维护记录，为设备运行维护提供依据。

4)配置节能节电产品，完善运行管理模式，长期跟踪记录设备运行过程中的能效分析评价结果，关注能源消费趋势，为节能改造提供可靠的数据支持。节能改造后，根据能耗监测平台对比节能实施效果。
