渭南师范学院富平校区能耗监测系统的研究与应用

2022-05-16

摘要：公共建筑总面积不到城市总建筑面积的4%，但总能耗却占全国城市总用电量的22%。20 次。公共建筑是节能减排的重点。搞好公共建筑节能工作，对于推动和带动全社会节能工作，实现节能减排目标，实施“转变方式、节能减排”重大战略意义重大。调整结构”。本文介绍了渭南师范大学富平校区的能耗监测系统。现场采集各种能耗监测仪器。仪器本地联网后，它们通过现场总线进行通信并将它们传输到后台。Acrel-5000建筑能耗监测系统实现了整个能耗监测系统。高校校园用电量监测与分析[J].

关键词：公共建筑；能耗监测系统；ACREL-5000; 大学；

1 简介

目前，我国已经是世界第二大能源生产国和消费国。统计数据显示，我国建筑能耗占全国总能耗的28%左右。在我国每年新建的20亿平方米建筑中，99%是高耗能建筑；而只有4%的既有建筑采取了节能措施。大型公共建筑不仅能耗密度高，而且能源浪费非常严重，节能空间巨大。推进建筑节能势在必行。

大力开展绿色建筑行动，以绿色、循环、低碳的理念引导城乡建设，有利于提高资源能源利用效率，缓解资源能源供需矛盾。有利于降低社会能源消费总量，减少污染物排放，确保节能减排工作的完成。有利于促进建筑业优化升级，培育节能环保、新能源等战略性新兴产业；有利于提高建筑物的舒适度和健康度，改善群众的生产生活条件。

2 设计依据

GB-T 15587-2008《工业企业能源管理导则》

《企业合理用电评价技术导则GB》

《企业节能规划编制通则》

《企业能源审计技术通则-GB》

-2009《能源管理体系要求》

GB-50052-2009《供配电系统设计规范》

能耗计量装置的国家和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

GB/T 19582-2008 基于协议的工业自动化网络规范

3 项目概况

渭南师范大学富平校区项目位于渭南市富平县怀德街与定州大道交汇处。本次需要对电力中心综合站变电所、物流中心物业机房变电所、配电中心开关站、2台宿舍箱变、2台食堂箱变进行一套综合能耗。监控系统，其中宿舍两个包厢很接近，食堂两个包厢很接近，一共5个地方；监控主机位于变电站控制室内。

本项目侧重于基础能耗数据的智能化、自动化、可视化、可量化的采集和存储；建立能源管理平台，实现能源集中管理；深入分析能源消耗过程和趋势；建立能耗监测宣传平台。通过对本项目用电量的统一综合管理，可以查询和分析各区域设备的能源使用情况，帮助管理者发现潜在的节能机会，最大限度地提高能源利用效率，科学有效地管理能源使用，从而减少能源消耗。能源使用成本在建设节约型社会中发挥着作用。

4 系统架构

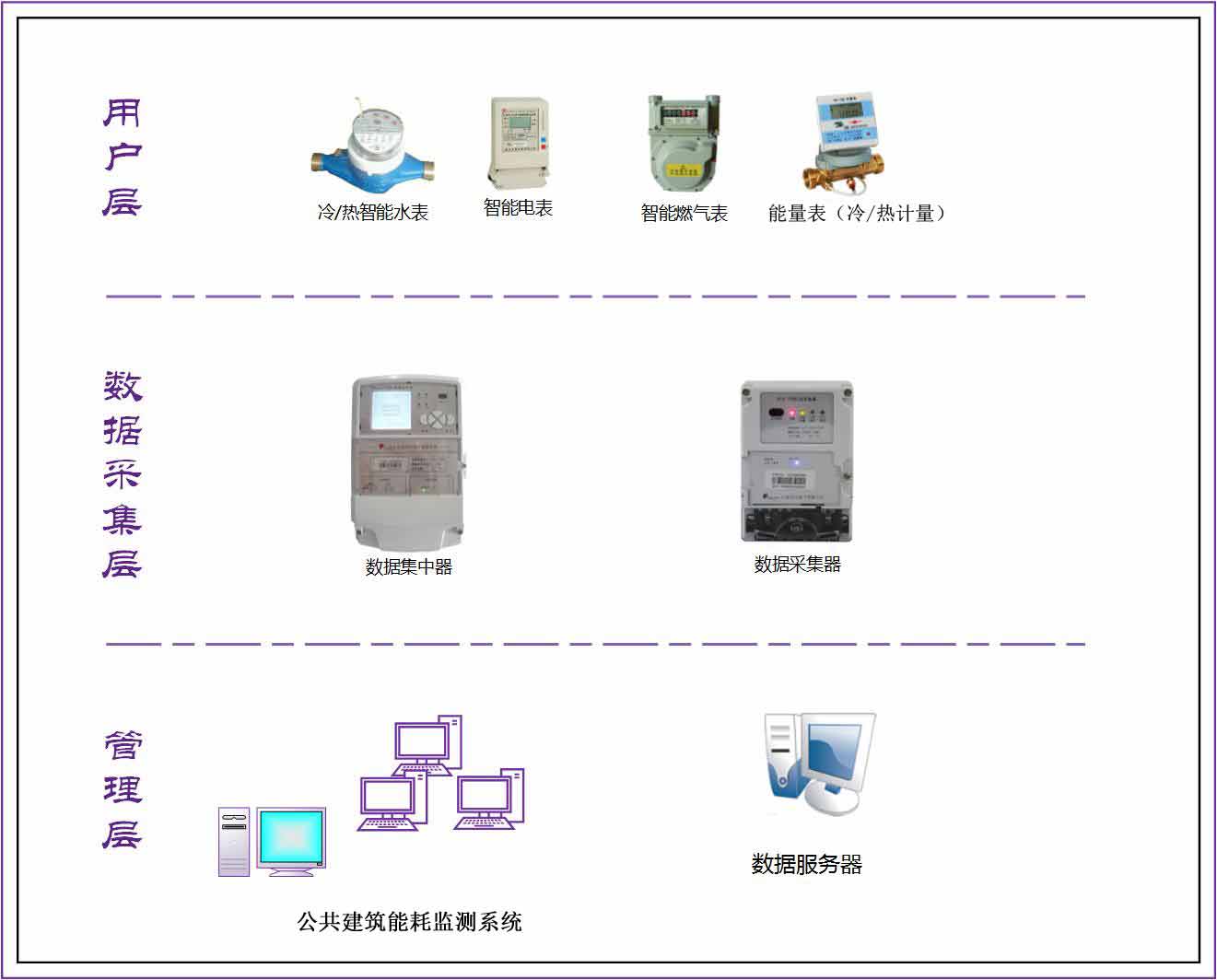

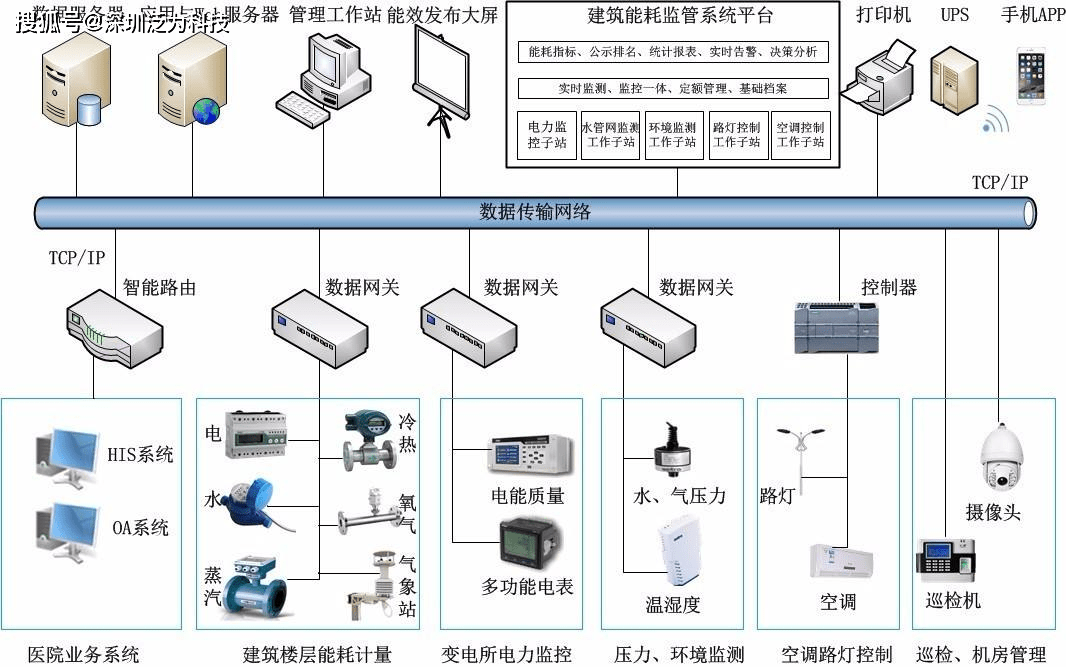

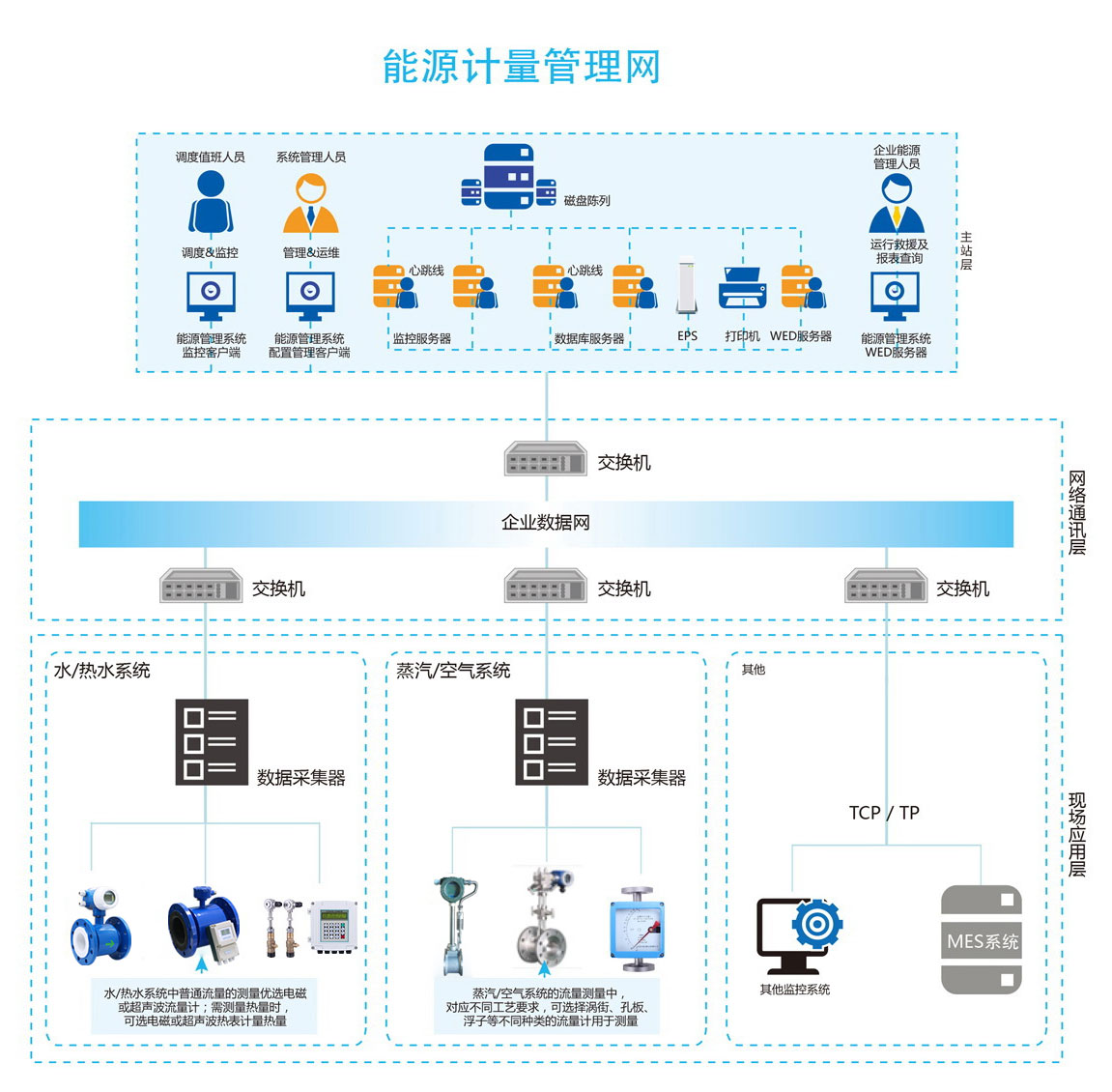

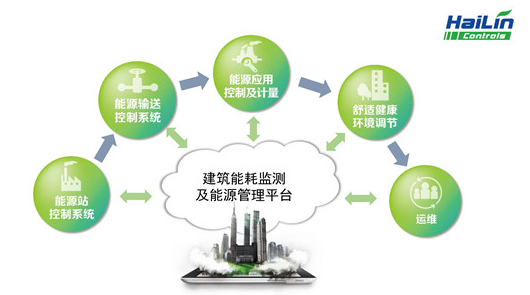

Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备和测控单元为基础工具，为大型公共建筑的实时数据采集和远程管理提供了基础平台。它可以与其他楼宇自动化系统进行数据分析。转发构成了一个复杂的监控系统。能耗系统主要采用分层分布式计算机网络结构，如系统结构图所示：

系统结构图

5 系统软件模块

 综合能耗主界面

反映当年建筑能耗和折算标准煤的综合能耗，计算单位面积能耗；

能耗主要以电表计量，界面下方显示当日每小时能耗曲线；点击各能耗类别上方区域，跳转到能耗类别能耗分析主界面；

可通过下拉框切换建筑，可根据项目需求更换建筑图片；

分类能耗主界面

反映当日与昨日同期、当月与上月同期、当年同期某类能源消耗量（如电等）及上年同期及比较、增幅及增加值；

反映某品类近48小时、近31天、近12个月、近3年的能耗趋势；

反映某子项能耗的当月能耗饼图；

反映一年中各月某类能源消耗量的同比分析图；

分类能耗分会能耗统计报表

分支可灵活选择，可统计一定时间段内分支的日、月、周、季、年能耗；

借助数据透视表的强大功能，用户可以进行各种数据统计能耗集中管理系统，并对数据进行组合和排序；

统计数据可通过直方图、点线图、堆积图、饼图等多种图表展示；

统计数据可以导出到Excel；

支路非工作日能耗分类能耗

统计各分支机构工作日和非工作日的能耗，非工作日可通过系统灵活设置

统计数据可以导出到Excel；

 分类能耗分支对比分析

各分公司当年月度能耗统计和上年同期能耗统计；

分类能耗分会能耗采集

任意两次查询各支路的抄表，并计算差值；

时间精确到分钟；

按时间段分类的能源消耗分支的能源消耗趋势分析

可查询某段时间内任意支路的能耗参数（如电压、电流、功率、功率因数等）。可查询的具体参数与安装的仪器和系统配置有关，不能跨月查询；

数据以图表或表格的形式展示，图表可通过鼠标操作放大、缩小、移动；数据可以排序（最大值、最小值）；

数据可以导出到Excel；

配置选项

根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析能耗每单位面积；

配置项目所用仪器的型号、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询等功能；

配置项目中使用的所有计量器具，并保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；

可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方法等信息。这里的配置信息会影响能耗分析模块中各能耗类别和子项的功能。;

为各部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑物内耗能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块。

6 制度建设意义

1)计量装置设计安装能效监测平台建设

通过梳理用户用能网络，在各配电线路设置电能表，为项目构建完整的用能计量系统。管理人员可以使用该软件实时监控项目中的用电量和其他能耗，同时可以减少能耗的“跑、跑、滴、漏”和计量误差。实时监测现场仪表回传数据，合理控制和预警能耗，及时发现和纠正运行中的异常能耗，随时处理。根据需要设置重要设备超标预警值，超标时提醒并主动记录。

2)利用能源数据采集和存储，形成可视化趋势图

通过软件可以直观的看到各部门或区域每小时能耗的趋势曲线，同时实时存储各仪器采集的数据，并可查询历史数据记录。

3)高能耗范围诊断确定高能耗原因

统计每个区域、每个楼层的能耗，准确定位主要用能者，制定节能绩效考核体系，推动节能降耗真正有效落地。建立重点耗能设备运行记录档案，结合设备维修记录，为设备运行维护提供依据。

4)配置节能省电产品，提升运营管理模式

长期跟踪记录设备运行过程中的能效分析评价结果，关注能耗趋势，为节能改造提供可靠的数据支持。

参考：

技术要求[2008]114号
