统计显示，我国建筑能耗约占全国总能耗的28%。我国每年新建的20亿平方米建筑中，90%以上为高耗能建筑。在一些建筑中，只有百分之四的人采取了节能措施。大型公共建筑不仅能耗密度高，而且能源浪费严重，节能空间巨大。推进建筑节能势在必行。

公共建筑是节能的主要参与者，也是节能的主要目标。做好公共建筑节能工作，有利于推动和带动全社会节能工作，实现节能减排目标，实施“转方式、调结构”重大战略。结构”。重要的意义。

本文从医院能耗监测系统建设中引入康沃斯物联网，通过楼宇能耗监测系统实现对全院用电量的监测和分析。

设计基础

GB-T 15587-2008《工业企业能源管理导则》

《企业合理用电评价技术导则GB》

《企业节能规划总则》

《企业能源审计技术通则-GB》

-2009《能源管理体系要求》

GB-50052-2009《供配电系统设计规范》

能耗计量装置国家标准和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

GB/T 19582-2008 基于协议的工业自动化网络规范

项目介绍

医院项目有变配电室，值班室设在配电室。电房旁边。本项目变配电房共有96台多功能电表需要进行能耗监测。因此，根据本项目的性质，设计了一套用能系统，并在值班室配置了通信管理机，对变配电室的电表进行数据采集。电表数据采集后，按照能耗分类分项原则进行分析显示。

本项目主要解决基础能耗数据的智能化、自动化、可视化、可量化的采集与存储；建立能源管理平台，实现能源集中管理；深入分析能源消耗过程和趋势；建立能耗监测和宣传平台。通过对本项目用电量的统一综合管理，可以查询和分析各区域设备的能源使用情况，帮助管理者发现潜在的节能机会，提高能源效率，科学合理地管理能源使用，从而降低能源使用成本。在建设节约型社会中发挥作用。

系统架构

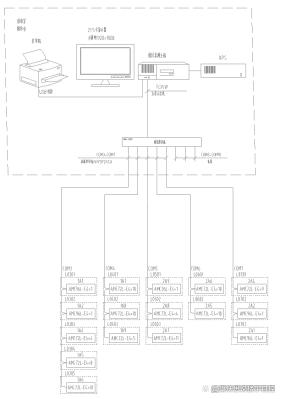

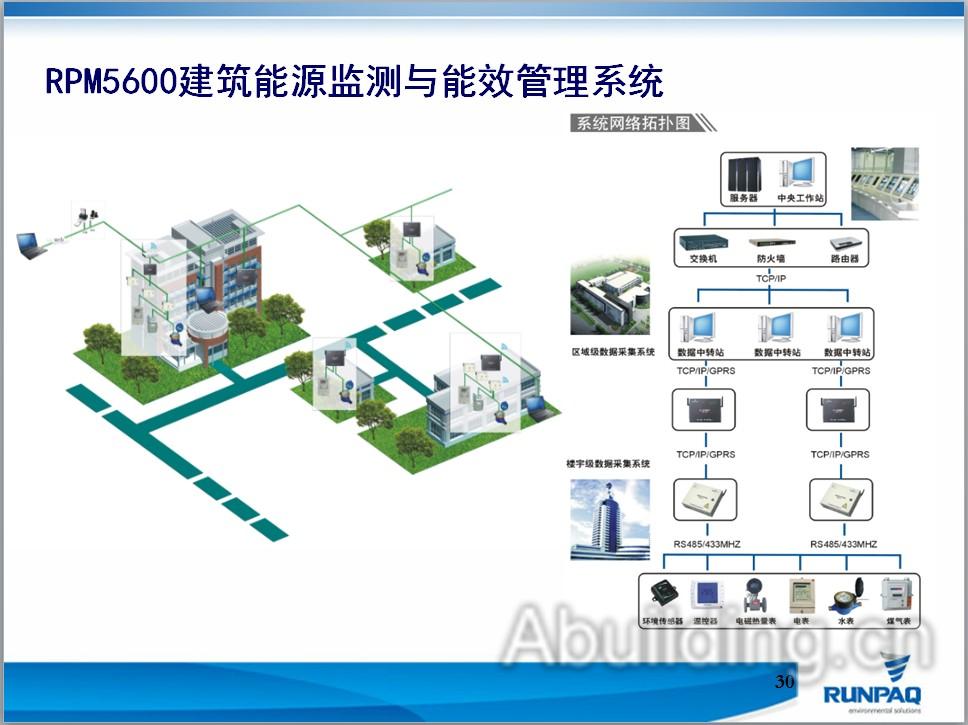

建筑能耗分析管理系统以工作站主机、通讯设备、测控单元为基本工具，为大型公共建筑的实时数据采集和远程管理提供基础平台，可以执行与其他楼宇自动化系统进行数据转发能耗管理系统生产厂家，形成复杂的监控系统。能耗系统主要采用分层分布式计算机网络结构，如系统结构图所示：

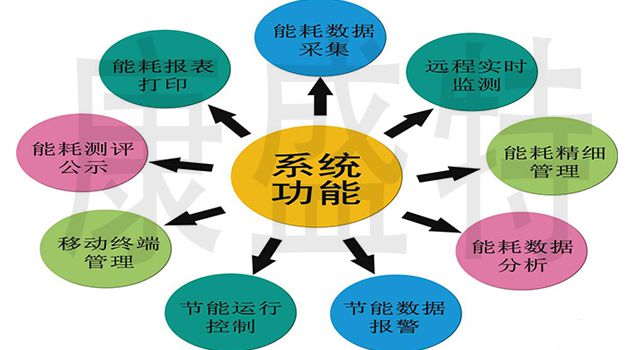

系统软件模块

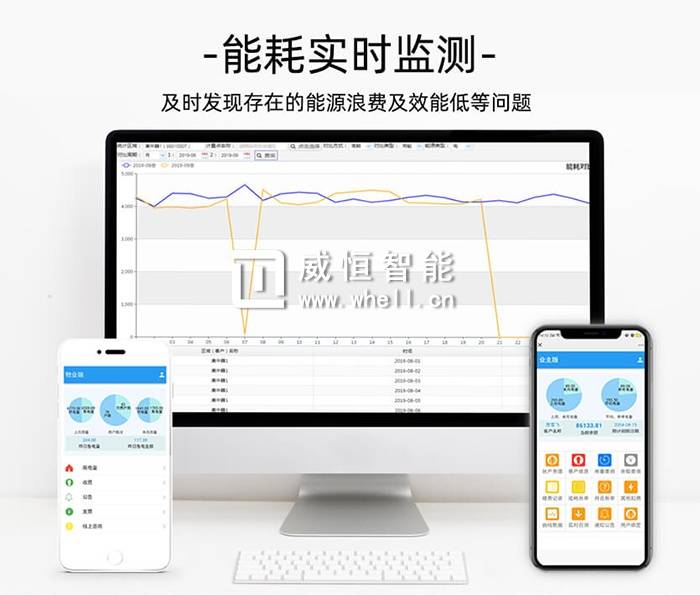

◆综合能耗主界面

反映当年建筑能耗和折算标准煤的综合能耗，计算单位面积能耗；

通过表格主要测量能耗，界面下方显示当日每小时能耗曲线；点击各能耗类别上方区域，跳转到能耗类别能耗分析主界面；

可通过下拉框切换建筑，建筑图片可根据项目需求更换。

◆能耗分类主界面

反映某类（如电）能源消耗当日与上日同期、当月同期与上月同期的能耗及对比、本年同期、上年同期、增长率及增加值；

反映过去48小时、过去31天、过去12个月、过去3年某一品类的能源消耗趋势；

反映某一品类的能耗趋势当月能耗饼图；

反映了一年中每个月某类能源消耗量的同比分析图。

◆分类能耗分会能耗统计报表

分支可灵活选择，可统计一定时间段内分支能耗的日、月、周、季、年。能源使用；

通过数据透视表功能强大，用户可以进行各种数据统计，并对数据进行组合和排序；显示图形、饼图等图表；

统计数据可以导出到Excel。

◆支路非工作日能耗分类

非工作日可通过系统灵活设置各分行工作日和非工作日统计；

p>

统计数据可以导出到 Excel。

◆分类能耗分项同比分析

各分支机构当年月度能耗和上年同期能耗统计；

◆分类能耗支路 随电能采集查询各支路任意两次抄表，并计算差值；

时间精度可达分钟。

◆按时间段分类的能源消耗分支的能源消耗趋势分析

可以查询能耗参数（如一定时间内任意支路的电压、电流、功率、功率因数等），具体可以查询的参数与安装的仪器和系统有关配置，不能跨月查询；数据可以排序；

数据可以导出到 Excel。

◆配置选项

按照相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，建筑面积等信息将用于能耗分析单位面积；

配置项目所用仪器的类型、型号、厂家等基本信息，并添加该类型仪器提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询功能；

配置工程中使用的所有计量器具，保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；

可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方式等信息。这里的配置信息会影响每个类别的能耗。逐项分析能耗小模块的功能；

为每个部门的能源消耗配置相应的计量表、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑内一定能耗区域对应的计量仪表、计算方法和比例。完成此配置后，将启用区域能耗分析功能模块。

制度建设意义

1)测量装置设计与安装；能效监测平台建设

通过梳理用户的用能网络，电路配备电能表，为项目搭建完整的用能计量系统。管理人员可以使用该软件实时监控项目中的用电量，同时可以减少能耗的“跑、跑、滴、漏”和计量误差。实时监测现场仪表回传数据，合理控制和预警能耗，及时发现和纠正运行中的异常能耗，随时处理。根据需要设置重要设备超标预警值，超标时提醒并主动记录。

2) 收集和存储能耗数据；形成可视化趋势图

通过软件，可以直观的看到各部门或地区每小时能耗趋势图，同时实时存储各仪器采集的数据，并可查询历史数据记录。

3) 确定高耗能范围；诊断高能耗的原因

统计各区域、楼层能耗，准确定位主要用能者，制定节能绩效评价体系，推动节能降耗合理实施。建立主要用能设备运行记录档案，结合设备维护记录，为设备运行维护提供依据。

4) 配置节能省电产品；完善运营管理模式

长期跟踪记录设备运行过程中的能效分析评价结果，关注能源消耗趋势，为节能改造提供可靠的数据支持，并根据能源-节能改造后的能耗监测平台。

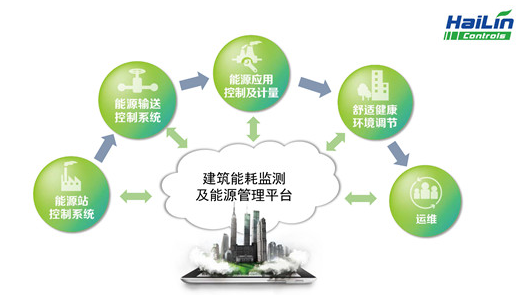

康沃斯物联网能源管理系统通过对楼宇供水、供电、供气、空调等相关能源的统一监控和管理，构建一套能耗分析平台，提供能耗监测和分析提供有效依据，实现数据集中管理，达到提质增效、降本减存的目的。能耗监控系统避免了照明、电力、空调等不同类型负载的混用。当某个电路出现高能耗时，无法找到造成能源浪费的原因。

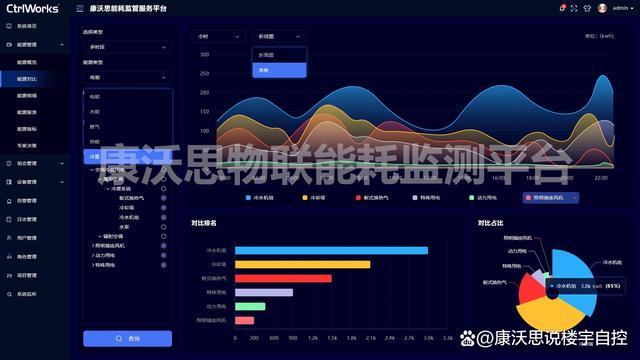

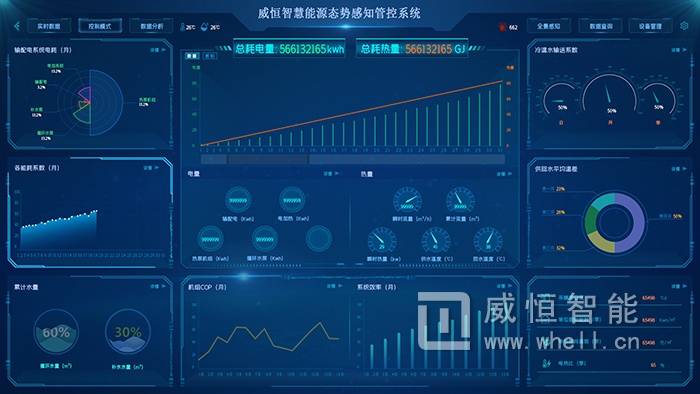

IoT 建筑能耗监测系统截图

康沃斯物联网建筑能耗监测系统平台采用可视化平台对公共建筑的能耗进行监测和分析。

平台可应用于医院、大型公共建筑、酒店、学校等场所，可为政府能源管理部门、能源单位、用能单位提供能源消耗数据指标，促进能源合理规划和能源使用。保护。制定措施，达到节能30%左右的效果。

作为楼宇智能运营的创新实践者和国内楼宇自动化解决方案的提供者，康沃斯物联网自成立以来一直积极投身于节能减碳，以实现建筑节能减碳为目标。通过自主研发软硬件产品，为建筑提供科学、智能的能源管理解决方案，赋能建筑能源管理，打造绿色智能建筑。

康沃斯物联网

在双碳战略的引领下，康沃斯物联网将进一步推进建筑能源管理，积极践行企业社会责任，助力我国早日实现双碳目标。
