医院能耗管理系统解决方案，实时测量楼宇各类用能设备的能耗数据

2022-05-17

1、概述

张巧玉

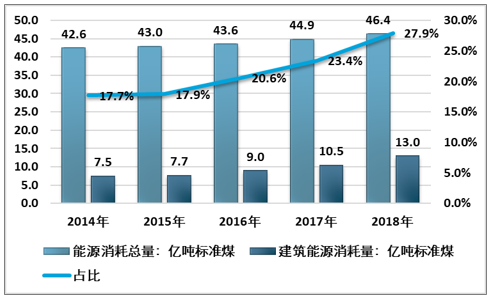

随着碳达峰和碳中和成为政府工作的主要任务，医院是能源密集型的，能源消耗情况更加复杂对于大型建筑来说，它可以有效降低能源消耗，降低能源成本，避免现象用能过程中的“跑滴滴”。分部门实施能效综合评价是非常必要的管理手段。

2、参考标准

-2013《医疗建筑电气设计规范》

-2009《供配电系统设计规范》

《国家机关办公楼和大型公共建筑能耗监测系统——按项目采集能耗数据的技术导则》

《国家机关办公楼和大型公共建筑能耗监测系统——能耗数据分项传输技术导则》

《国家机关办公楼和大型公共建筑能耗监测系统——建筑分项计量设计安装技术导则》

《全国办公建筑和大型公共建筑能耗监测系统——数据中心建设与维护技术导则》

《全国办公建筑和大型公共建筑能耗监测系统-建设、验收和维护运行管理规范》

《国家办公大楼和大型公共建筑能源监测系统——软件开发指导手册》

3、配置方案

实时测量建筑物内各种耗能设备的能耗数据，并对采集的数据进行统计分析。合理确定各部门建筑能耗的经济指标和绩效评价指标，发现能源使用规律和能源浪费，提高人员主动节能意识。

①搭建医院智慧能源管理系统的基础框架，对每个能源消耗环节进行实时监控；

②碳排放数据：通过该系统，可以实现建筑单位人均能耗分析（包括水、电、能源）建筑能耗监测管理平台，实现办公低碳化；

③区域能效比：实现建筑单元内区域能耗比较，便于能耗评估；

④ 同期能效比：实现当年、同期、同一地区的能耗对比，便于节能数据分析；面积能耗和人均能耗指标；

⑥能源消耗竞争排名：对比各科室能源消耗，实现能源消耗排名，增强医院工作人员的节能意识；

⑦ 对能耗数据进行综合分析、统计、打印、查询，并可根据能耗监控管理系统的需要选择打印不同风格的报表。为能耗运行管理部门提供可靠依据；信息化、自动化水平。

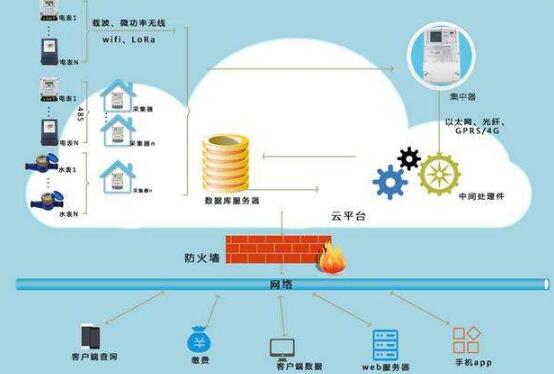

4、系统结构

5、系统函数

● 建筑能源概览

主要展示所选建筑的基本信息，各类别建筑的能耗对比，当日每小时趋势，当月每日趋势，峰、平、谷能耗直方图。能源类型可从电力、水、可再生能源等能源类型中选择，并转换为标准煤。

● 建筑能耗统计

当前账户下所有建筑日、月、年能耗统计报表的统计，可以报表或图表的形式展示，也可以excel的形式导出和保存。

可以选择查看当前建筑能耗数据的同比和环比对比分析对比，可以选择日/月/年周期进行对比，通过柱状图和百分比数据显示对比结果.

通过图形直观地显示当前建筑能耗流向，鼠标悬停显示当前区域或线路的能耗数据，可以选择开始日期和结束日期。

可选择查看特定电路的能耗趋势，包括日均负荷曲线显示、日月能耗对比数据、过去48小时、过去31天、过去12个月、过去3年能耗数据年。

● 能源消耗成本报告

系统可设置能耗单价，并通过报表显示每日、每月、每年的能耗账单。

● 配电监控

您可以选择查看所选建筑物的配电系统主图，并在主图中显示当前的遥测、遥信数据和配电系统的状态。

● 能源消耗（按项目）

显示当前建筑物的照明插座、空调、电源和特殊用电，通过饼图，条形图显示能源比例、同比对比、能源消耗趋势。

● 区域能源消耗

显示当前建筑各区域能耗，通过饼状图、柱状图、同比对比和分项能耗趋势显示能耗占比，可通过建筑进行区分，地板等。

● 能耗安全监控

通过监控配电回路的漏电流和电缆的温度来分析商业中心的能耗安全。商业楼宇、办公楼、酒店楼层的配电箱进出线回路安装检漏仪和温度传感器，其他建筑物进线处安装检漏仪和温度传感器。
