能耗管理系统在大邑中医院-大型公共建筑能耗管理系统中的应用
2022-01-22
安科瑞崔婷玉
安科瑞电气是一家为环保评估、环保检测、环保设备分表计量、环保设备用电监测等项目提供服务的企业。
摘要：大型公共建筑总面积不到城市总建筑面积的4%，但其总能耗却占全国城市总用电量的22%。10到20次。公共建筑是节能减排的重点。做好公共建筑节能工作，对于推动和带动全社会节能工作、实现节能减排目标、实施“转变方式、调整结构”。本文介绍大邑中医院使用智能电表-C采集现场用电量。系统采用现场联网的方式。联网后，它通过现场总线进行通信并将其传输到后台。Acrel-5000楼宇能耗管理系统实现对配电回路用电量和各楼层用水量的实时采集和监控。分析。
关键词：大型公共建筑；大邑中医院；能源管理系统；ACREL-5000;-C;
1 简介
目前，我国已经是世界能源生产大国和消费大国。统计数据显示，我国建筑能耗占全国总能耗的28%左右。我国每年新建的20亿平方米建筑中，99%为高耗能建筑；在现有建筑中，只有 4% 的建筑采取了节能措施。大型公共建筑不仅能耗密度高，而且能源浪费非常严重，节能空间巨大。推进建筑节能势在必行。
地方相关法规要求“建筑能耗监测系统应当作为新建建筑设备设施系统的组成部分纳入建设规划；
2 设计依据
GB-T 15587-2008《工业企业能源管理导则》
《企业合理用电评价技术导则GB》
《企业节能规划编制通则》
《企业能源审计技术通则-GB》
-2009《能源管理体系要求》
GB-50052-2009《供配电系统设计规范》
u能耗计量装置的国家和行业标准
DL/T 645-1997 多功能电能表通信协议
DL/T 645-2007 多功能电能表通信协议
CJ/T 188-2004 家用计量仪表数据传输技术条件
GB/T 19582-2008 基于协议的工业自动化网络规范
3 项目概况
大邑县中医院始建于1951年，是一所集医疗、教学、科研、预防、康复、保健、养老为一体的二级甲等中医院。是全县中医药培训基地；四川省中医院、四川省中西医结合医院、成都地一、th三、第五人民医院医联体单位；四川大学华西医院远程教学、远程会诊定点医院、区域联盟网络医院、大义康复医学教学点及假肢骨科安装培训点。全县城市职业，
本项目专注于能源消费基础数据的智能化、自动化、可视化、可量化的采集与存储；建立能源消耗监测和宣传平台，在能源消耗第一线直接展示能源利用效率；等能源媒体的统一综合管理，使医院能够查询和分析各地区设备的能源使用情况，帮助医院人员发现潜在的节能机会，提高能源使用效率能耗计量管理系统，科学管理能源使用情况。有效，从而降低能源使用成本。，为建设节约型社会发挥作用。
4 系统架构

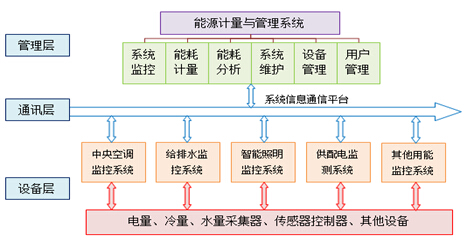

Acrel-5000建筑能源分析管理系统以工作站主机、通讯设备和测控单元为基础工具，为大型公共建筑的实时数据采集、开关状态监测和远程管控提供基础平台。检测和控制设备构成一个任意复杂的监控系统。系统主要采用分层分布式计算机网络结构，如系统结构图所示：大邑县中医院能耗管理系统的站控管理层和网络通信层。现场有多功能电表68台，远传48台。水表，多功能水表型号为-C。

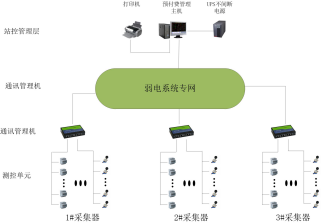

系统结构图
5 系统软件模块
u综合能耗主界面
反映当年建筑能耗和折算标准煤的综合能耗，计算单位面积能耗；
能耗主要以电表计量，界面下方显示当日每小时能耗曲线；点击各能耗类别上方区域，跳转到能耗类别能耗分析主界面；
可通过下拉框切换建筑，可根据项目需求更换建筑图片；

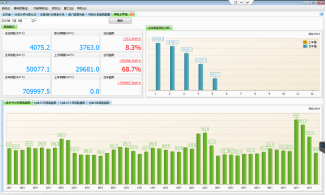

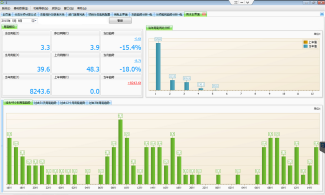

u分类能耗主界面
反映某类（如电）能源消耗当日与上一日同期、当月同期与上月同期、当年同期与上月同期上年同期及比较、增幅及增加值；
反映某品类近48小时、近31天、近12个月、近3年的能耗趋势；
反映某子项能耗的当月能耗饼图；
反映一年中各月某类能源消耗量的同比分析图；
u分类能耗分会能耗统计报表
分支可灵活选择，可统计一定时间段内分支的日、月、周、季、年能耗；
借助数据透视表的强大功能，用户可以进行各种数据统计，并对数据进行组合和排序；
统计数据可通过直方图、点线图、堆积图、饼图等多种图表展示；
统计数据可以导出到Excel；
u分类能耗分支 非日能耗
统计各分支机构工作日和非工作日的能耗，非工作日可通过系统灵活设置
统计数据可以导出到Excel；
u类能耗分部同比分析
各分公司当年月度能耗统计和上年同期能耗统计；
能源消耗分支能源收集副本
任意两次查询各支路的抄表，并计算差值；
时间精确到分钟；
u类耗能分支分时段能耗趋势分析
可查询某段时间内任意支路的能耗参数（如电压、电流、功率、功率因数等）。可查询的具体参数与安装的仪器和系统配置有关，不能跨月查询；
数据以图表或表格的形式展示，图表可通过鼠标操作放大、缩小、移动；数据可以排序（最大值、最小值）；
数据可以导出到Excel；
u配置选项
根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析能耗每单位面积；
配置项目所用仪器的型号、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询等功能；
配置项目中使用的所有计量器具，并保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；
可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方法等信息。这里的配置信息会影响能耗分析模块中各能耗类别和子项的功能。;
为各部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；
配置建筑物内耗能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块。
6 展望
根据对大邑中医院能耗管理系统运行效果的分析，建立典型的能耗分析模型进行统一分析。
u建立建筑能耗计量体系，把握建筑能耗脉搏，发现能耗黑幕，有针对性地进行节能改造。
u选择节能设备。
u 再好的节能设备，也控制不了浪费，起不到节能效果。通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，节能设备正在实现节能。
u 通过能耗监测系统提供的同比分析数据，量化节能改造的结果，展示节能效果。
7 结论
大型公共建筑总面积不到城市建设总面积的4%，但总能耗却占全国城市总用电量的22%。20 次。公共建筑是节能减排的重点。做好大邑中医院的节能工作，对于推动和带动节能工作，实现节能减排目标具有重要意义。
参考：
技术要求[2008]114号
作者简介：崔廷玉，男，本科，主要研究方向为智能配电监控系统。
