上海首座零能耗永久性模块化建筑有什么黑科技？

2022-06-08

|零能耗建筑来了！

|全文共1251字12图，阅读时间约4分钟

这是小影专属的第3112篇文章

把一栋楼叠成块是什么体验？

在我国，工业建筑的模块化非常普遍，使用预制模块化建筑单元，像积木一样组装成一座完整的建筑。模块化建筑具有诸多优点：装配智能、施工简单、省工、更环保节能等，符合当前绿色低碳发展理念。那么，当一座建筑融合了模块化、零能耗、光伏建筑一体化等多种绿色建筑技术，它会是什么样子呢？

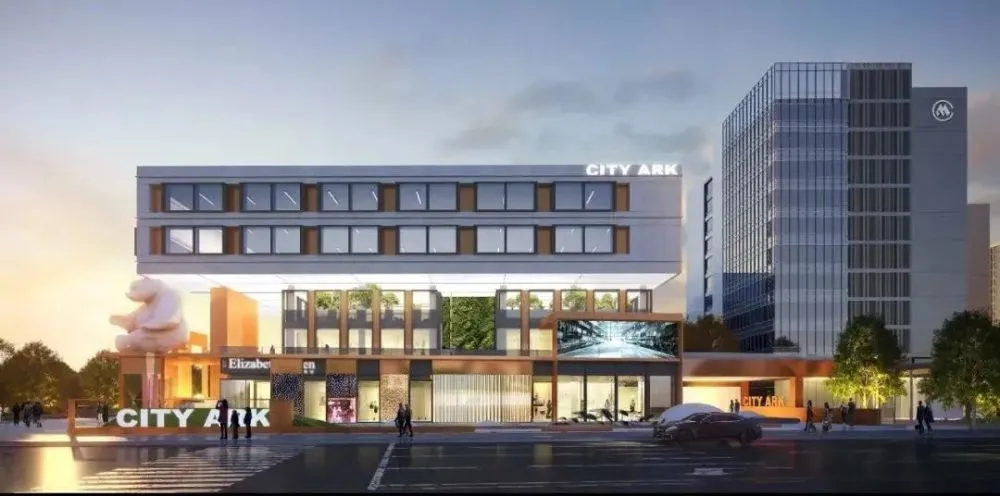

今天，我们就来看看上海第一座零能耗永久性模块化建筑——上海招商局集团零碳展厅。

项目概况

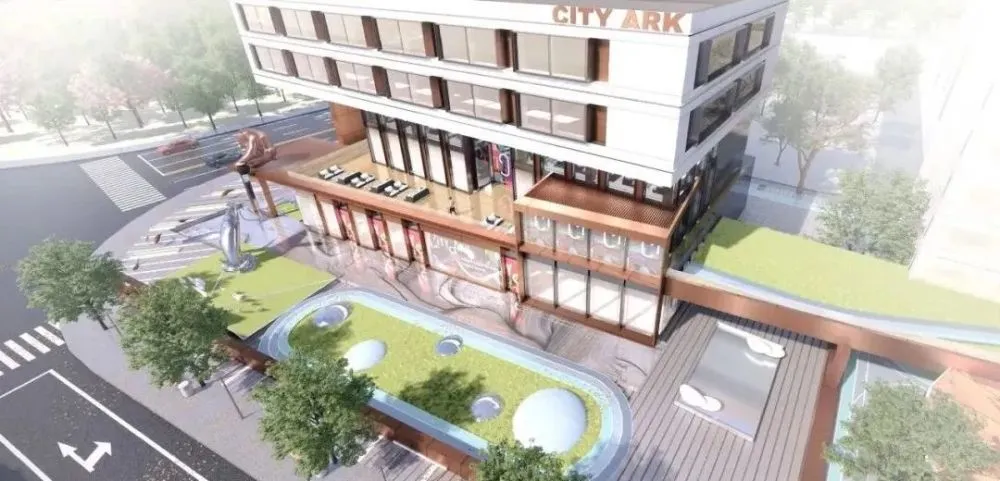

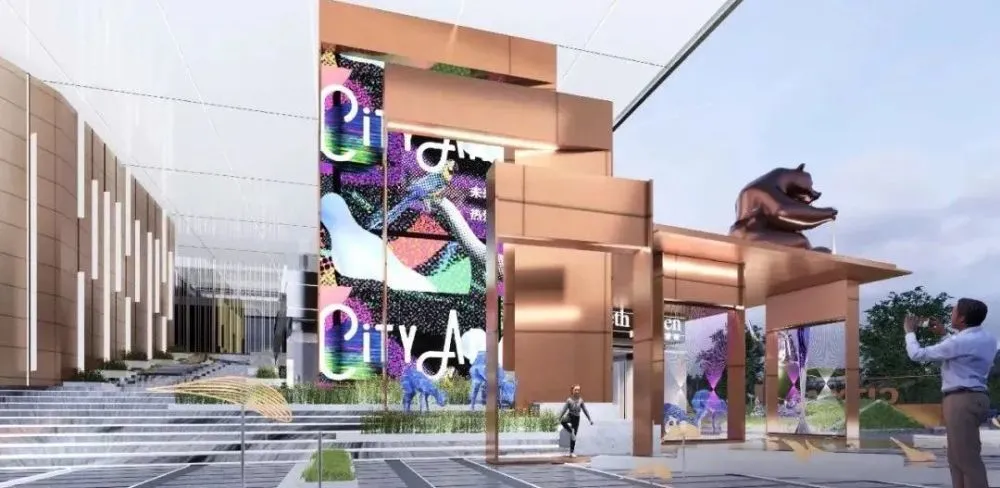

该项目位于上海市浦东新区。它由一个售楼处和一个露天广场组成。西北角售楼处建筑面积3820平方米，建筑高度21.75米，地上共五层。整体采用模块——钢架混合结构体系。

零能耗之路

要创建零碳建筑，被动材料和可能的可再生能源是不可避免的。

本项目外墙采用节能屋面保温、节能门窗、节能外遮阳等被动措施，减少建筑对采暖和空调的需求。另一方面，建筑充分利用立面和屋顶资源，应用光伏发电技术，在降低能耗的同时，建筑自身产生清洁能源，实现建筑零能耗。

引进BIM技术

建设过程中，项目紧跟工业化制造生产方式的趋势，摒弃传统的施工生产方式，引入“模块化”理念，采用“箱式钢结构模块”装配施工方式有基于bim的能耗管理吗，建成了通过完整的 BIM（建筑信息模型）进行项目。建模、深度设计、合理的箱体划分和布局优化，打造“产品箱体”，确保施工速度更快、预制集成度更高、施工质量可控、绿色低碳施工。

简而言之，只要能够使建筑更节能，所有先进的绿色建筑技术都会被添加进来。

引入 BIPV 技术

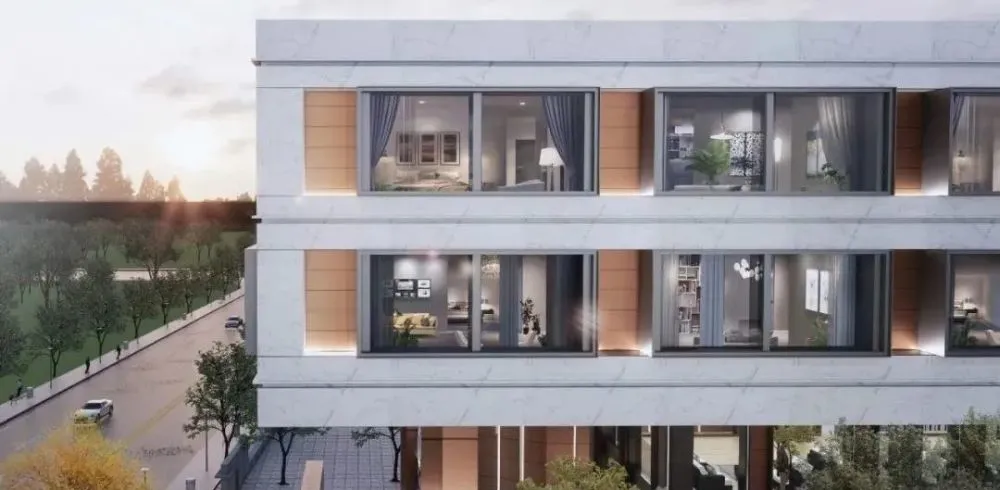

以最大限度地发挥建筑自身的生产能力，实现整体零能耗。项目四、五层组合式建筑外立面采用英利嘉盛“蓝砖”系列仿石质地的晶硅发电建材，屋顶安装高效单晶光伏板。

青砖的表面纹理与建筑立面的原始设计融为一体。在实现建筑美学表达的同时，还可以借助高效电池技术实现高发电性能，集安全、美观、发电、节能等效果于一体。

项目总装机面积205.7㎡，装机容量高达115.68kW。投产后，预计年发电量将达到12.445万千瓦时，相当于每年减少10%的二氧化碳排放量。4.08吨，减少燃煤49.78吨温室气体，减少粉尘排放33.85吨，二氧化硫3.73吨。

引入直流系统

由于采用了光伏发电技术，最大限度地利用了建筑物的外皮，所产生的电力一点也不能浪费。因此，大楼二楼采用光伏直驱多联空调系统。系统产生的直流电将优先供空调主机运行，多余的电力将向公共电网发电。当空调主机不工作时，发电系统产生的电能全部送入电网。

引入被动技术

此外，项目充分利用场地自然资源，将被动节能手段与围护结构BIPV结构的高效节能技术相结合，优化外窗面积和造型，确保室内自然采光，也有利于夏季通风和冬季防风，不仅显着提高了室内环境的舒适度，而且大大降低了建筑的能耗，满足了绿色建筑的基本要求。最大程度。

模块化BIM技术、BIPV技术、DC技术、被动技术等多种绿色建筑技术的大规模应用，使上海招商局零碳展厅成为上海首座零能耗永久性模块化建筑，也是一座零能耗建筑。在中国建设。碳结构的一个例子。
