银行安全用电及能耗监管平台可行性研究及解决方案

2022-06-10

安科瑞陈雨茹

技术支持：安科瑞鹏丰

概括

2017年4月26日，国务院安全生产委员会印发《国务院安全生产委员会关于开展电气火灾综合治理的通知》（安卫[2017]4号），强调用三年时间全面治理电气火灾，提高社会单位火灾电气安全隐患排查和处置能力，全面推进电气安全管理制度化、规范化，巩固综合治理成效，加强考核，确保效果，全面提高地方各级政府、有关部门和社会单位的电气火灾管理水平。

1

安全用电，节约用电，规划用电

2017年7月21日，公安部、中央综治办、民政部、国家安全生产监督管理总局、国家能源局联合印发《高铁消防安全综合管理工作方案》上升建筑”（公共消费[2017]）

218号文）结合旧高层住宅改造工程推进安装电气火灾监控装置，使用智能用电安全管理系统，加强数据检索、分析和应用，实施智能化检测和动态监控，确保用电安全。

2016年11月14日，银监会印发《银监会办公厅关于切实加强消防安全管理工作的通知》（银监办发[2016]159号），要求设立消防安全自检和火灾隐患。消防自我免责、自我管理、自我评估、自我完善的工作机制，确保单位消防安全万无一失。

中国农业银行办公厅《关于开展电气火灾综合治理的通知》（农行办[2017]695号）对全行建立安全用电监控体系作出了标准要求和时间要求。

2

银行用电的安全隐患

随着科技创新力度的加大，信息技术已成为提升银行核心竞争力的重要手段。在这种趋势下，金融行业使用的电子设备种类越来越多，电子设备的使用强度大大增强。但在电气系统设计、建设、运行、使用过程中，往往忽视了安全用电，缺乏相应的联网。管理方式主要体现在以下几个方面：

1、基础管理落后

目前，银行营业场所（营业网点、自助银行、写字楼等）的用电系统仍处于无网络、无智能化的独立运行状态，主要采取传统的保护措施。漏电保护、定时器等方式为主流，无法实现对前端电力系统的远程实时监控和管理。

2、设计和应用不统一

前期规划设计与实际应用不统一，配电线路敷设不规范，部分配电柜存在地线缺失等隐患，无法保证设备和人身安全。

3、运维管理不规范

运行过程中缺乏现代技术手段的监督，难以防止不合理申请的发生。保护与负载不匹配、负载随意添加、分流引线不规范、电器使用不规范，都是引起火灾的主要原因。

4、设备管理难

在设备的使用中，主要存在乱装、乱放、乱线、乱线等现象。同时，非24小时设备未及时关闭，造成24小时开机运行。对于较老的建筑，可能会出现绝缘老化等问题，这些都是消防安全隐患。

5、掉电无管理，浪费严重

银行营业场所用电70%为商业用电，如照明、电脑、空调、饮水机、LED屏等设备，下班后需关闭。但在实际实施中，仍会出现不实施的现象，造成大量能源浪费，存在很大的安全和火灾隐患。

3

解决方案

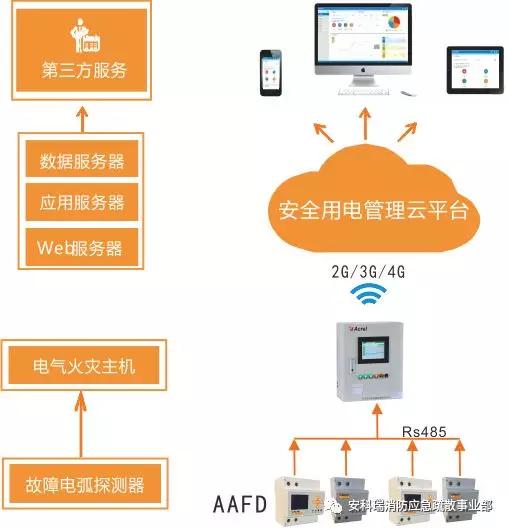

-6000安全用电监控云平台创新依托电力传感、物联网（2G/4G等）、大数据、智能云计算等技术。安全用电监控平台可实时监控电压、电流、温度等。并进行数据分析，对被保护线路的过压、过载、过流、过温、欠压、起火、缺相、设备脱机等情况进行预警。当系统发现电气火灾警报时，信息可能是多种多样的。及时通知有关单位的方式，确保电力线路系统的安全。系统功能独立完整，通过系统平台和前端系统设备实现电气火灾风险的检测、预警和管理。

本平台按照以下标准开发：

《电气火灾监控系统》-2014；

《建筑设计防火规范》-2014；

《金融建筑电气设计规范》JGJ-284-2012；

《国务院安全生产委员会关于开展电气火灾综合治理的通知》（安卫[2017]4号）；

《高层建筑消防安全综合治理工作方案》（工孝[2017]218号）；

《关于开展电气火灾综合治理的通知》（农银办发[2017]695号）

1、电力检测预警采集上传

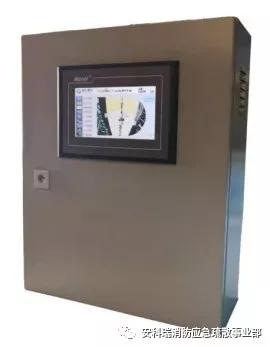

平安用电监管平台通过2G/4G等网络技术采集银行用电设备（8小时、24小时）。检测设备设置在主配电箱出口处，设置要求符合《火灾自动报警系统设计规范》。用电检测预警设备通过有线或无线通讯方式与主机连接，通过银行传输网络上传至监控中心，确保网络安全。该设备是符合相关法律法规认证要求的系统产品，产品技术性能满足设置现场环境温度、湿度和防护等级的实际需要。

具体技术参数如下：

一个。支持1~5个三相电流（或3~15个单相电流/电压）检测；

湾。支持1~20路温度检测；

C。支持1~15路剩余电流检测；

d。可对被检测线路的电压、电流、漏电、温度等进行实时检测和数据分析；

e. 被保护线路过压、过载、过流、过温、欠压、设备离线等报警；

F。设备可根据需求区分24小时电路、8小时电路、24小时UPS电路、8小时UPS电路、定时电路，避免正常停电引起预警；

G。设备可通过4G信号上传至云平台；

H。设备自带备用电源，现场停电后可维持4小时正常工作；

一世。设备可连接烟雾、水浸等传感器；

2、 电气分流检测

分时、分区用电监控管理根据业务机构用电各路的用途和负荷，采用“多路、小电流”的设计原则，将网络电路分为24路小时电路、8小时工作电路、24小时UPS电路、8小时UPS回路和定时回路有5类。用电量分类监控，可实现不同电路的不同监控配置，避免正常断电引起的预警，实现分时、分区用电的个性化配置和监控。

3、电力线路实时监测预警

一个。过载监控：根据线路和连接器的标称功率，设置各路的预警和最大负载值能耗计量管理系统，系统会根据实时电流监控判断是否过载，降低火灾风险.

湾。异常监控。根据不同的负载类型和时间段，设置各回路的异常电流警告值。当异常电流变化达到设定值时，会产生警告信息。

c、温度监测。根据连接器部分或线路的温度，实时监测超温现象，并设定警告值。当系统监测温度达到设定值时，发出警告。

d、泄漏监测。设置漏电流警告值。当系统检测到漏电流高于设定值时，会进行预警。

e、用电量统计。对每条监测线路进行用电量统计，并以图形或表格的形式展示，并可导出报表。

4、配电线路停电警告

平台判断前端电源电路状态，实时监控电源电路是否正常开闭8小时，从而减轻现场查看报警情况的压力，查看前端通过平台判断情况，对预警进行辅助判断，减少现场警检次数。减少应急响应人员数量。

5、分层分级检测管理

前端网络检测设备的触摸屏用于配置上下班监控模式、接收和查看预警信息、信息处理和日常业务维护。监控中心管理平台可以查看各个设备的状态和告警日志。

4

结束语

安全用电监测平台可以帮助银行单位建立和完善一体化的计量、监测、分析和管理体系，及时、准确、快速、全面地获取配电相关数据，全面监测电力系统运行情况，并及时发现隐患。确保安全稳定的供电。为管理者提供直观、全面的供配电能源报表和安全用电分析报表服务，更方便管理银行各分行的日常安全管理和未来规划。
