湖北省重点能耗单位在线监测系统平台

2022-06-14

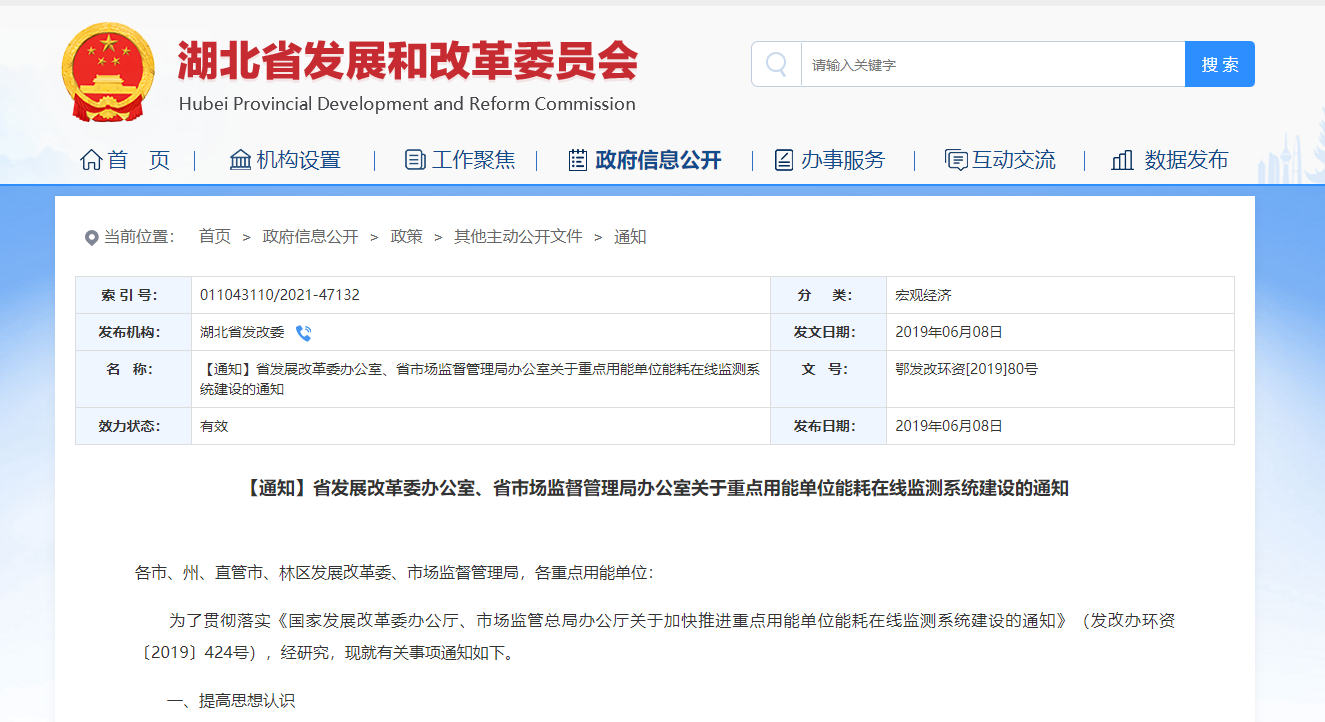

​政策背景

为加快重点能耗单位在线监测系统平台建设，完善能源计量体系，加强能耗总量和强度“双控”形势分析预警，建成“双控”目标任务要求建立湖北省重点用能单位在线监测系统平台数据相关标准体系、安全体系和运维体系。根据省重点耗能单位在线监测系统平台相关建设规范，湖北省重点耗能单位能耗数据中心和运维管理中心建设已完成。项目应用系统建设（含能耗监测功能、能源计量管理功能、节能目标责任考核管理功能、能耗统计功能、能效分析功能、报表管理功能、能耗单位监管、节能网络服务功能、运营及维护功能管理、移动应用等功能），根据企业实际情况搭建接入终端系统，按时接入省重点能耗单位能耗在线监测平台。

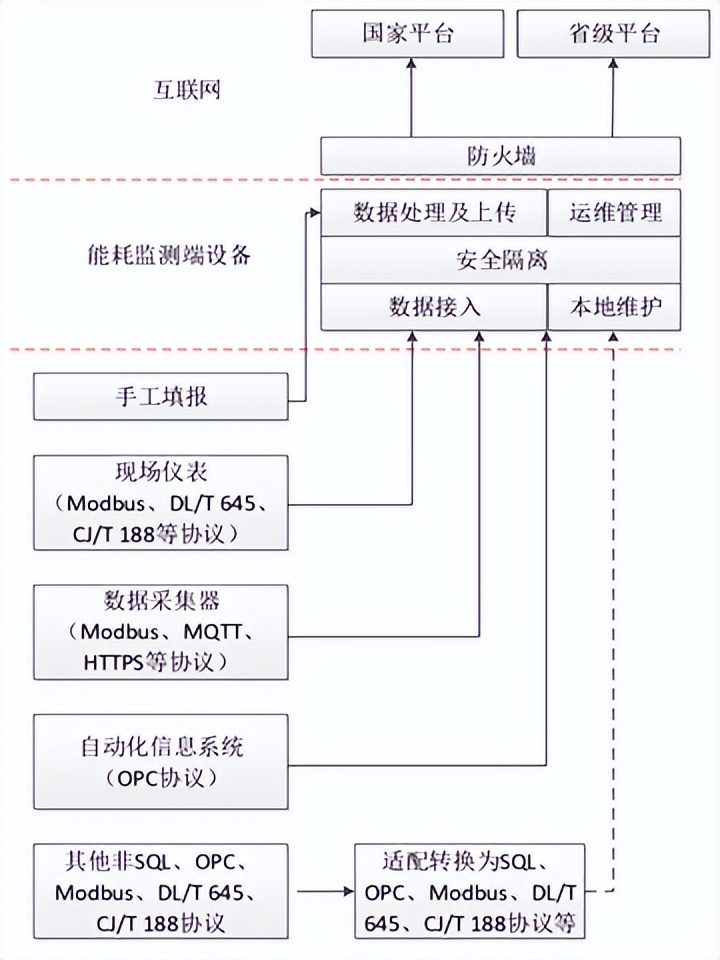

重点能耗单位能耗在线监测平台整体架构

能耗在线监测系统采用“国家平台+省级平台”。 +“关键耗能单元接入端系统结构”，监控系统网络结构如下：

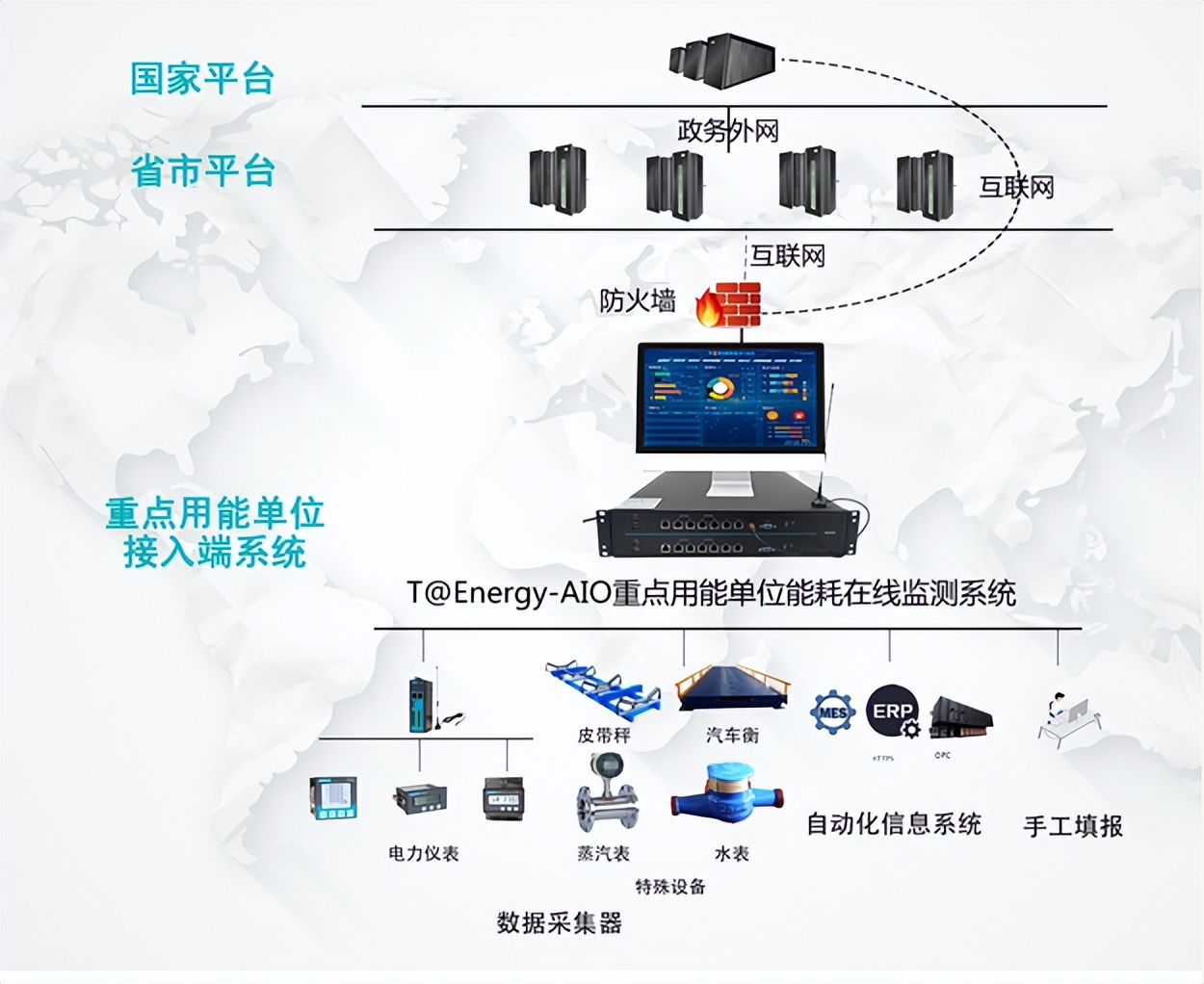

重点用能单位能耗在线监测平台网络结构

在线能耗监测系统平台设备

能耗在线监测系统设备是一款集软件和硬件于一体的网络安全隔离和信息交换产品，具有能耗数据的在线采集、数据隔离和数据传输功能。能耗在线监测终端设备通过有线或无线传输网络采集重点能耗单位的各种能耗数据。同时可以对采集到的数据进行汇总、校验、过滤、整理、打包，并使用HTTPS将数据上传到HTTPS。系统平台是设置在重点用能单位的信息节点。

能耗在线监测系统平台设备的主要技术特点

1、超高可靠性：采用看门狗技术和软件防死机技术，保证系统稳定；采用双冗余电源设计，防止断电；采用低功耗工业级主板设计，保证主机稳定运行。

2、超高安全性：采用独立的“2+1”结构，实现内外网物理隔离和单向通信，保证内网主机数据安全；支持“CA认证+VPN专线+HTTPS协议”等安全认证方式，保障数据传输安全；通过EME4认证，获得公安部安全产品销售许可证。

3、支持多通道数据采集：支持从现场仪表、第三方自动化系统、手动输入等方式采集数据，支持多种数据采集协议（SQL、OPC、DL/T645、CJ/T188 等）。

4、模块化设计，扩展性强：企业可以根据实际需要轻松快速地扩展功能模块；配备监控仪器及相应软件，可升级为能源管理中心。

5、标准化、标准化设计：严格按照《重点能耗单位能耗在线监测系统技术规范》（NHJC-X-2018）@ > 等）确保项目的实施和验收。

6、便捷运维：支持远程安装、卸载、升级等功能。

湖北省重点能耗单位能耗在线监测平台取得的效果

1、湖北省能源消耗在线监测系统建成后，可以彻底摒弃部分能源消耗数据只能手工记录的弊端，实现煤炭、电力、自然的消耗真正实现厂区燃气数据的自动采集和上传，构建真正集能耗数据自动采集、自动集成、自动分析于一体的智能信息展示平台。

2、系统可以查看煤、电、天然气。单位产品能耗数据、对应产品产量、能效指标，系统支持单位产品能耗按月、按年查询，方便企业端对比分析单位产品在不同月份和年份的能效指数。

3、系统具有异常报警提醒功能，可查看企业异常能耗数据。企业对设备和部门设置能耗限值后，当相应的能耗数据超过本设置的限值后能耗管理系统生产厂家，系统会自动记录异常情况并报警。

湖北省重点用能单位能耗在线监测平台项目案例

安光陶瓷能耗在线监测平台重点用能单位能耗情况

亮丽建材单位能耗在线监测平台

松滋化肥行业重点能耗单位能耗在线监测平台

吉星重点化工用能单位能耗在线监测平台
