电源管理系统和能耗管理系统

2022-01-22

1 概述

用户终端消耗了整个电网80%的电量。用户终端的智能用电管​​理对用户的可靠性、安全性和节能性具有重要意义。构建智能用电服务体系，多方向推广用户端智能用电管​​理解决方案，实现电网与用户双向良性互动。客户端急需解决的研究内容主要包括：智能楼宇、智能电器、增值服务、客户用电管理系统、需求侧管理等课题。

楼层电源管理系统和能耗管理系统是针对上述课题开发的用户端能耗管理分析系统。能耗管理系统在电力管理系统的基础上，增加了对水、气、煤、油、热（冷）等的集中收集和分析。并以图表向管理者或决策者展示各种能源的使用和消耗情况，便于识别高耗能点或不合理的用能习惯，有效节约能源，为用户进一步节能改造提供精准数据支持或设备升级。

3.Acrel-3000电力远程集中抄表管理系统

3.1 系统功能

配电监控

Acrel-3000电源管理系统具有友好的人机界面，可以以配电主干线图的形式直观地显示配电线路的分布情况，同时采集各路实时电参数信息，以及分配电路。开关的分合闸状态实时显示在系统界面中。

电能报告

Acrel-3000电源管理系统以丰富的数据报表体现计量系统的完整性。系统具有定时抄表和各电路汇总统计功能。用户可自由查询系统正常运行后任意时间段内各配电节点的用电量，即节点进线用电量和各支路用电量的统计分析. 报告。该功能使用电量可视化、透明化，当用电量误差过大时可追溯，从而保持计量系统的正确性。

负荷曲线

Acrel-3000电源管理系统为配电系统的主进线（或重要负载的出线）设计了负载趋势曲线。便于配电和维护人员及时掌握供电系统的用电需求和负荷比，保证供电的可靠性，为用户单位的能源权益提供保障。借助该功能，还可以分析能源需求的增长趋势，及时调整需求申报，减少因需求偏差过大造成的超额支付。

电参数报告

Acrel-3000电源管理系统具有实时电量参数和历史电量参数的存储和管理功能。所有实时采集的数据和序列事件记录都可以保存到实时数据库中。在监控画面中，可以自定义要查询的参数，查询的时间段，或者选择最近更新的记录数等，并以报表的形式展示。该功能方便用户进行事故追溯查询。

统计报告

Acrel-3000用电管理系统为用户提供全面的用电和用电统计报表功能，包括不同馈线的峰谷电耗统计和记录，从而为合理管理用电（需选择具有多速率和最大需量功能的功率计）。同时，可以对每个电路进行日报表和月报表统计，可以减少配电系统维护人员进行电量统计的工作时间，提高工作效率。

遥信实时报警

Acrel-3000电源管理系统具有遥信、报警配置功能。系统可以实时监测和报警配电断路器的分合闸动作。系统报警时，可进行信息语音提示，并自动弹出报警画面。

遥测实时报警

Acrel-3000电源管理系统具有遥测报警配置功能。报警类型包括电压超限、电流超限、频率超限、功率因数超限、断路器分合闸。系统报警时，可进行信息语音提示，并自动弹出报警画面。

遥信、遥测历史报警查询

Acrel-3000电源管理系统可存储遥信和遥测报警数据，方便用户跟踪和查询系统报警事件。

电能质量监测

Acrel-3000电源管理系统可以持续监控整个配电系统的电能质量和电能可靠性。例如，配电系统的维护人员可以通过谐波分析界面掌握配电系统的谐波含量能耗计量管理系统，及时采取相应措施，提高配电系统的可靠性，减少供电事故的发生。谐波引起的。

用户权限管理

为保证系统安全稳定运行，Acrel-3000电源管理系统设置了用户权限管理功能。通过用户权限管理可以防止未经授权的操作（如修改配电线路名称等）。可定义不同级别用户的登录名、密码和操作权限，为系统运行、维护和管理提供可靠的安全保障。

通讯状态图

Acrel-3000电源管理系统可以实时显示与系统连接的各个设备的通讯状态，可以完整显示整个系统的网络结构。可在线诊断系统的网络通讯状态，当网络出现故障时，自动将故障显示在屏幕上。单元和故障位置。因此，便于系统维护人员实时掌握现场各设备的通讯状态，及时对异常设备进行维护，保证系统稳定运行。

基于B/S的网络应用

Acrel-3000电源管理系统配备强大的WEB页面发布功能，用户可以通过基于平台的IE或其他主流浏览器查看实时系统数据、监控图像、历史数据。3000服务器看到的系统画面一模一样。

数据转发

Acrel-3000电源管理系统支持各种标准协议的数据转发，实现与第三方系统的数据共享。支持-RTU、/TCP、（NARI）通信协议的数据转发，可支持工业OPC接口，通过OPC接口实现与其他系统（如BA系统）的数据交互。

短信报警

Acrel-3000电源管理系统支持手机短信报警功能。系统遥信遥测实时报警信息可通过短信报警模块发送至指定系统管理员的手机，使用户及时了解现场配电情况，杜绝危险配电的可能.

GPS系统时钟同步

Acrel-3000电源管理系统可与GPS授时设备集成，将GPS授时同步到系统主机，保证整个系统具有统一的时基，为电力系统故障分析提供可靠的时间保障。

开放系统扩展

Acrel-3000电源管理系统监控软件接入多种标准接口和协议，如支持485总线、-RTU、/TCP等多种不同的通信协议。协议协议的开发和接入使所有智能设备无缝连接到后台系统。同时系统支持工业OPC接口与其他系统（如BA系统）共享数据。

双冗余功能

Acrel-3000电源管理系统具有配置双冗余功能。该功能提高了系统的安全性和容错性，保证即使系统中的某个监控主机出现异常，也不会影响整个Acrel-3000电源管理系统的正常运行。

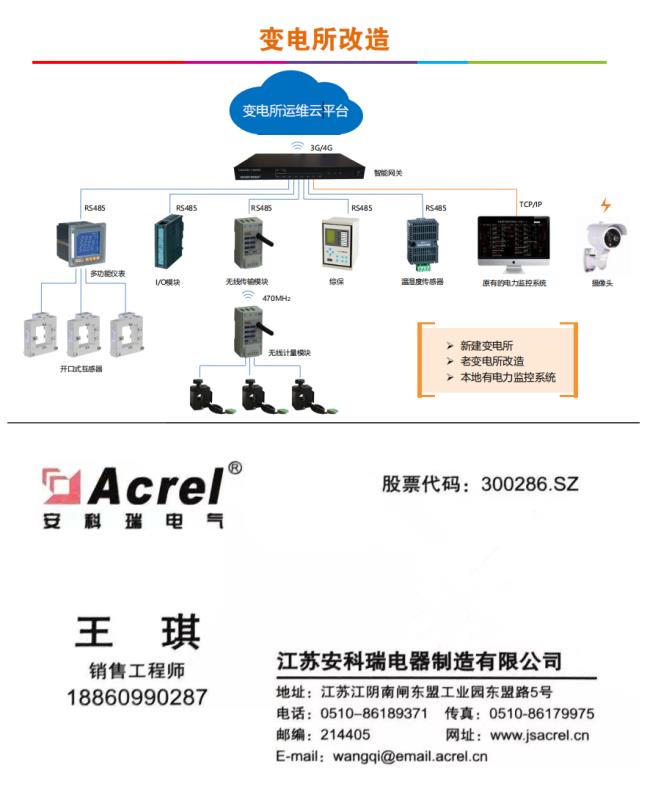

3.2 系统层次结构

Acrel-3000电源管理系统通常采用分层分布式结构设计，即现场设备层、网络通信层和站控层：

现场设备层

现场设备层主要连接网络中使用的各类仪表，用于电气参数的采集和测量，也是构建配电系统必不可少的基础元件。负责数据采集的设备可以是乙方系列带通讯网络的电表、温湿度控制器、开关量监控模块和电机保护器等。

网络通信层

网络通信层主要由通信服务器、接口转换装置和总线网络组成。该层是数据和信息交换的桥梁。不同的接口转换设备提供RS232、RS422、RS485、和以太网等多种接口。组网方式灵活，支持点对点通信、现场总线网络、以太网等多种组态网络。通信服务器主要用于将上位机的各种控制命令直接传送给现场仪表，负责对现场仪表返回的数据信息，如电压/电流等电参数进行采集、分类和存储，输入切换状态，修改仪表内部参数或各种控制继电器的开闭操作指令等；光电隔离保护装置主要是保证上位机正常运行，避免网络中信号不稳定造成的干扰或损坏；接口转换装置 由于现场仪表或其他系列设备与上位机的通讯接口不同，需要进行转换才能进行数据交换。

站控管理

站控管理层面向配电网的管理人员，该层直接面向用户。该层也是系统的上层，主要由电源管理系统软件和必要的计算机、打印机、UPS等硬件设备组成。软件部分具有良好的人机交互界面，读取各种数据信息由前端计算机通过数据传输协议采集，自动进行计算处理，以图形、数显、声音等形式反映现场的运行状态，并能接受管理人员的运行指令，实时发送和检测运行的执行状态，保证供电单元的正常运行；电能计量管理功能设计符合用户的多种报表格式，报表中的数据严格按照各种标准进行计量。用户只需搜索和打印，极大地方便了操作，提高了工作效率。

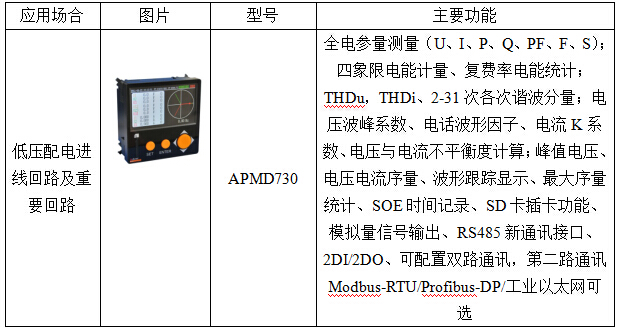

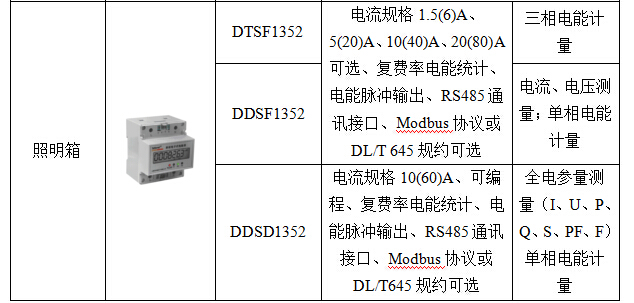

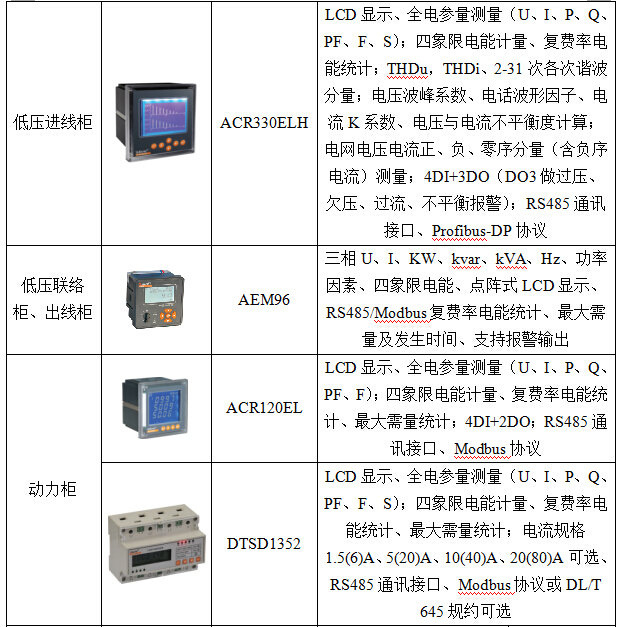

3.3 产品选择
