端系统结构

根据《推进和建设用能单位能耗在线监测系统工作方案》的要求，用能单位接入终端系统部署在用能单位内部，用能单位负责施工。

主要功能：

通过计量仪表、工控系统等采集、汇总机组能耗数据，并将数据上传省级平台，或直接上传至国家级平台；

用能单位应采用网守、防火墙、隔离等安全措施，确保内部系统安全和数据安全；

必须具备远程升级维护、一端多传、接收国家和省级平台推送信息、用能单位自身能源管理等功能。

平台配置

应用场景模型的主要功能

SHS-SP300能耗在线监测终端设备数据采集、内外网隔离、数据上传

能源网关ANet-1E2S1-4G数据采集转发、协议转换

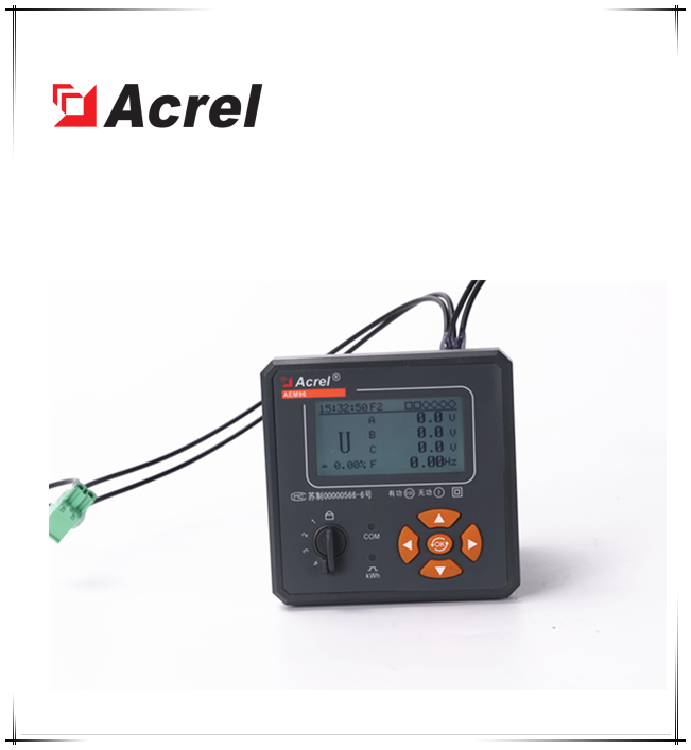

高压重要电路或低压进线柜的电能测量

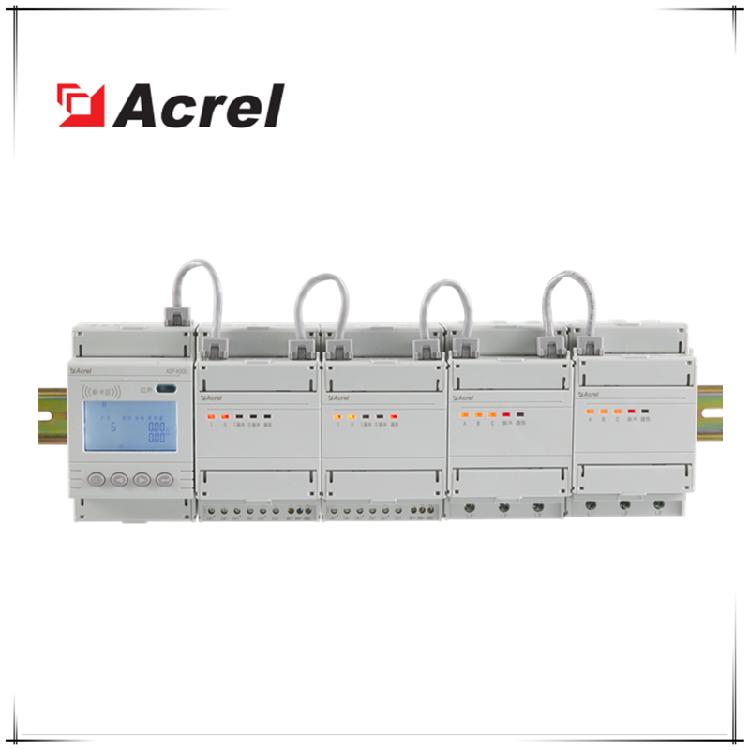

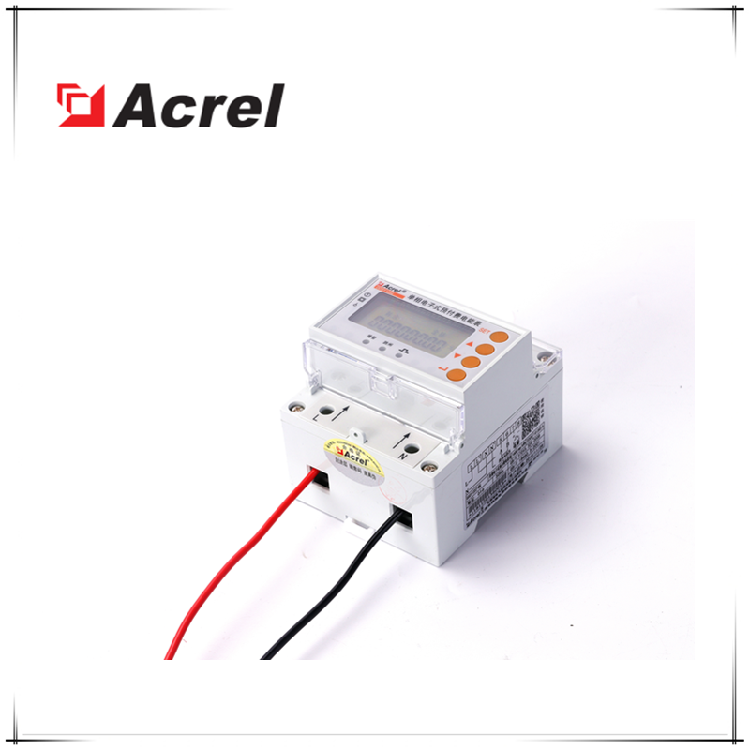

动力柜-C电能计量

整体结构

1.三级平台+终端设备

单位能耗在线监测系统采用“国家平台+省级平台+能耗单位终端系统”的结构，提供不同部委、各级节能部门、质监部门、能源消费单位和其他用户。服务水平。

2.全国平台

国家平台是指在国家节能部门设立的国家数据中心，用于接收、存储、汇总和分析全国用能单位的能源相关数据，为相关部门、能源- 消费单位和公众

3.省级平台

省级平台部署在省（自治区、直辖市）有关部门，接收、存储、汇总、分析本地区单位能源能耗在线监测数据，并提供应用为当地有关部门和用能单位提供服务。被称为“省级数据中心”。

4.端系统

指用能单位接入端系统，是对企业的能源转换、输配、利用和回收进行动态监控和管理的信息系统。

5.设备

放置在能耗单元中的设备，用于收集、分析、汇总能耗单元的能耗数据，并将数据上传到系统平台。

五、设备

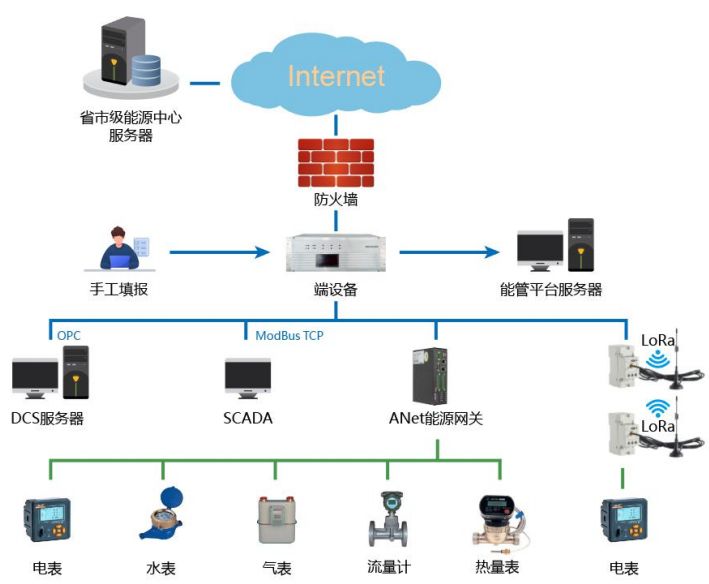

能耗在线监测终端设备置于用能单元内，实现数据访问、安全隔离、数据处理、存储上传、运维管理等功能。内网主机和外网网络主机之间通过安全隔离数据交互单元连接为保证生产网络的安全，信息安全防护应符合相关标准和企业自身需求。结构如下图所示：

(1)终端设备硬件参数

单主板采用低功耗处理器；

单块主板内存大小为4G；

硬盘：128G固态硬盘

建立非IP物理隔离的双主机“2+1”架构；

带VGA接口，可外接显示器，方便现场维护操作；

双冗余开关电源，互为备份，支持热插拔，保证终端设备的可靠性建筑能耗监测管理系统，并具有断电声光报警功能；

8个RS485串口；

6 千兆以太网；

4个USB接口，可用于CA证书接口；

(2)设备软件功能

 支持通过（GB/）、DL/T645、CJ/T188等协议采集现场仪表所需的实时能耗数据，汇总上报能耗数据；

支持从能源网关、DTU、SCADA通过TCP（GB/）、能源消耗协议等实时上传能源消耗数据，汇总生成能源消耗数据上报；

 支持通过OPC协议采集自动化信息系统所需的实时能耗数据，并汇总能耗数据上报；

支持人工数据上报：对于不具备在线采集条件的数据，提供人工数据上传；

具有基础数据处理和本地存储功能，本地历史数据可存储6个月以上；

根据项目情况，可录入企业基本信息、企业生产层次结构、计量器具档案信息、终端设备信息、数据采集项信息等各类基础信息；

按照《NHJC-04-2018能耗单位能耗在线监测系统技术规范——终端设备接口协议规范》的要求，将数据上传至国家或省级平台；

支持断线缓存，数据连续性；

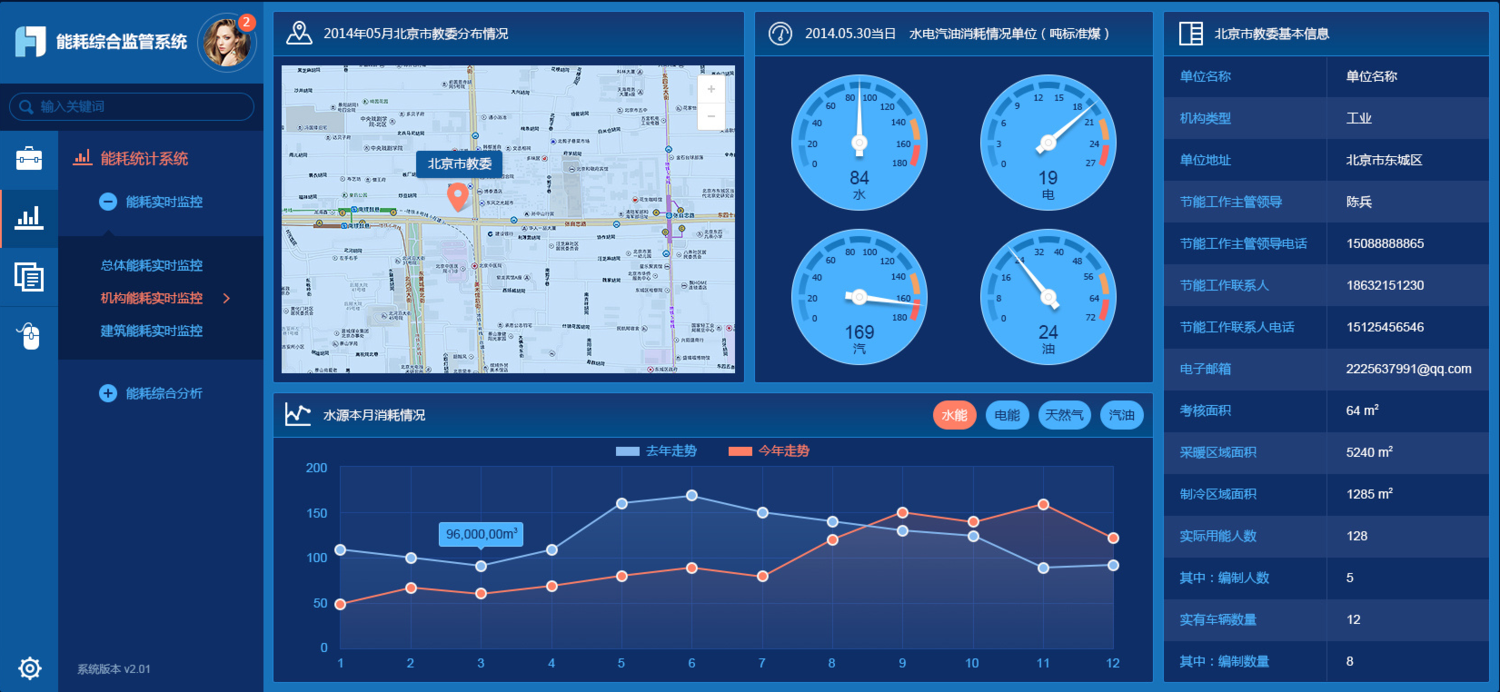

终端设备平台，方便用户使用和配置；

支持手动补录和远程升级；

能源使用数据收集；

数据上传日志；

基本信息配置

公司基本信息

企业基本信息页面主要包括统一社会信用代码、企业名称、单位类型、行业代码、行政区划代码等；用于维护企业的基本信息。

能耗单位基本信息

能源用户的基本信息设置主要包括能源管理体系、企业认证信息、联系方式等；根据不同的地方标准，还可能有管理人员信息、产品结构信息、户数信息、非能源产品信息、项目信息等。负责人信息、计量人员信息、节能项目信息、等等

测量仪器信息

测量仪器是单独或与辅助设备一起使用的测量仪器。您可以手动填写测量仪器名称、测量仪器类型选择、测量仪器等级、仪器编号、能量类型等相关信息。

能源单元过程信息

生产过程是产品在整个生产过程中的加工顺序。耗能单元生产工艺信息页面可配置生产工艺编号（工艺编号长度为两位）、生产工艺名称等。

耗能设备信息

耗能设备信息页面可以配置设备所在的生产工艺和工艺单元，可以选择所属的类别；以及设备安装位置、设备部门、设备运行状况、设备制造商等一些基本信息。

ANet系列能源网关

ANet系列能源网关可以集中采集分散在企业中的能源计量仪表，上传到终端设备，满足水、电、气、油、水、电、气、油等多种形式的需求。能耗计量及冷量、热量等分项数据采集需求，配合易用的数据配置软件工具，可快速配置所需采集数据及上传数据中心等参数信息。

(1)能源网关硬件参数

(2)软件功能

支持多种仪器协议：支持DL/T645、GB/T 19582-200()、CJ/T 188-2004等；

 TCP 实时数据转发；

 分项测量 Xml 数据消息定期上传；

数据AES加密；

断点续传；

数据存储；

远程配置和维护；

(3)相关报告和证书

GB/T 17626.2-2018《电磁兼容试验与测量技术静电放电抗扰度试验》4级。

GB/T 17626.6-2017《电磁兼容测试与测量技术射频电磁场辐射抗扰度实验》3级。

GB/T 17626.4-2018《电磁兼容测试与测量技术的电快速瞬态脉冲抗扰度试验》4级。

GB/T 17626.5-2019《电磁兼容测试与测量技术浪涌（冲击）抗扰度测试》4级。

GB 9254-2016《信息技术设备无线电干扰限值及测量方法》合格。
