北海银基国际滨海旅游度假中心项目水世界能源管理系统的设计与应用

2022-01-24

摘要：大型公共建筑总面积不到城市总建筑面积的4%，但其总能耗却占全国城市总用电量的22%。10到20次。公共建筑是节能减排的重点。搞好公共建筑节能工作，对于推动和带动全社会节能工作，实现节能减排目标，实施“转变方式、节能减排”重大战略意义重大。调整结构”。本文介绍了北海银基国际滨海旅游度假中心项目的水世界能源管理系统。智能电能表用于现场采集配电现场的各种电气参数和开关信号。总线通讯和远程传输到后台，通过Acrel型建筑能耗监测系统企业能耗监测管理系统，实现对配电回路电量的实时监测。

关键词：大型公共建筑；超大型水上乐园；能源管理系统；阿克雷尔-

1 简介

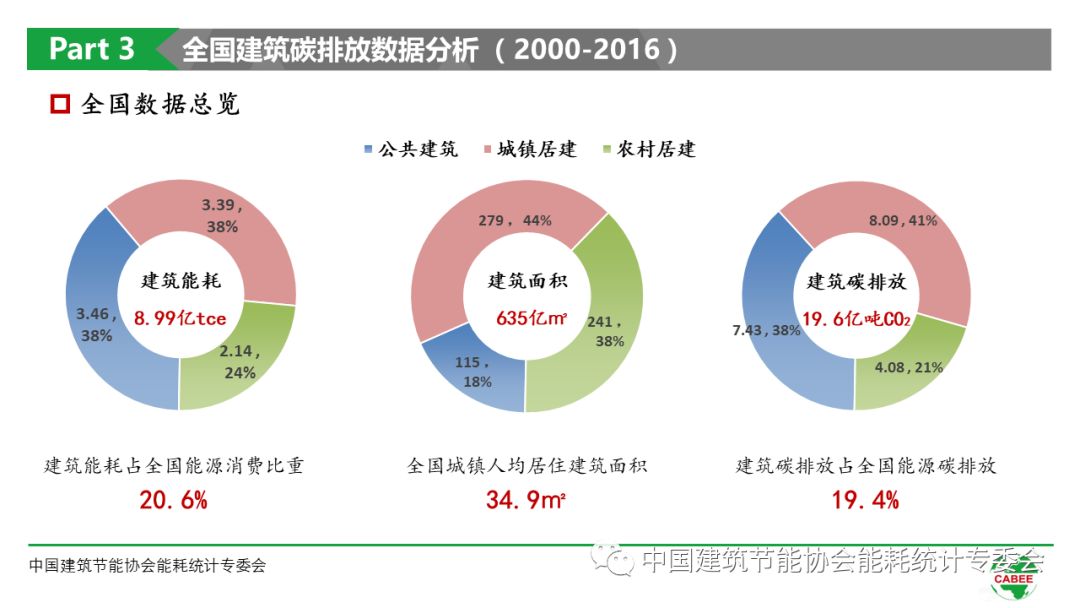

目前，我国已经是世界第二大能源生产国和消费国。统计数据显示，我国建筑能耗占全国总能耗的28%左右。在我国每年新建的20亿平方米建筑中，99%是高耗能建筑；而只有4%的既有建筑采取了节能措施。大型公共建筑不仅能耗密度高，而且能源浪费非常严重，节能空间巨大。推进建筑节能势在必行。

2 设计依据

建筑能耗监测系统按照制定的《国家机关办公楼和大型公共建筑能耗监测系统》设计开发，设计依据充足，标准完善。

技能要求

《国家办公建筑和大型公共建筑能耗监测系统分项目能耗数据采集技术导则》

《国家机关办公楼和大型公共建筑能耗监测系统中项目能耗数据传输技术导则》

《国家办公建筑和大型公共建筑能耗监测系统建筑分项计量设计与安装技术导则》

《国家办公楼和大型公共建筑能耗监测系统数据中心建设与维护技术导则》

《国家办公建筑和大型公共建筑能耗监测系统建设、验收和运行管理规范》

《全国办公建筑和大型公共建筑能耗监测系统软件开发指导说明》

能耗计量装置国家标准和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

GB/T 19582-2008 基于协议的工业自动化网络规范

3 项目概况

北海银吉国际滨海旅游度假中心项目水世界位于北海市海泾大道202号。项目占地26万平方米。是北海湾首个以雪山冰川为主题的超大型水上乐园，包括75个游乐设施。. 水上乐园的主要能源消耗是用电量，对场地各区域配电箱的用电量进行计量管理。现场配电电表箱分散，主要用电在机房、餐厅、售货亭、更衣室等区域，共68米，37个ANet-2E8S1采集器。整个能耗在线监测系统的整体结构由一个节能监测中心和多个现场采集测量系统组成，测量系统之间通过局域网进行通信。设立能源管理中心，将各用能节点安装的能源计量数据通过局域网传输到数据中心。软件可以根据不同的权限访问中央服务器，实时查看能耗情况。系统管理平台软件采用C/S结构，可实现完整的管理和操作功能。客户端用户通过各种授权验证后，还提供查询、数据分析结果展示、管理、监控等功能。

4 设备选择

4.1多功能网络仪表

Ø 功能：有功电度、电流、电压、有功功率、功率因数

Ø 精度等级：不低于0.5级；

Ø 变压器精度：不低于0.5级

Ø 电气接口：RS-485

Ø 通讯协议：-RTU

4.2数据采集功能

Ø 提供计量装置静态信息手动录入功能，可根据各计量装置能耗、各类别、分项之间的关系进行设置；

Ø 可灵活设置各计量设备的通信协议、通信通道、名称、配置位置等基本属性；

Ø 可在线监测系统内各计量装置和传输设备的通讯状态，并具有故障报警提示功能；

Ø 可灵活设置系统中各采集设备的数据采集周期。不应超过 15 分钟。

5 系统架构

Acrel-建筑能耗分析管理系统以工作站主机、通讯设备、测控单元为基础工具，为大型公共建筑的实时数据采集、开关状态监测和远程管控提供基础平台。，控制设备构成任意复杂的监控系统。系统主要采用分层分布式计算机网络结构，如系统结构图所示：北海银集国际滨海旅游度假中心项目水世界能源管理系统的站控管理层和网络通信层。

施工项目现场配电电表箱分散，主要安装在机房、餐厅、售货亭、更衣室等区域；共68个电表，通讯协议为标准-RTU协议，配备37个ANet-2E8S1智能网关采集电表数据；后台提供一套Acrel-管理系统，后台服务器、显示器等设备由甲方提供。

6 系统软件模块

平台概述

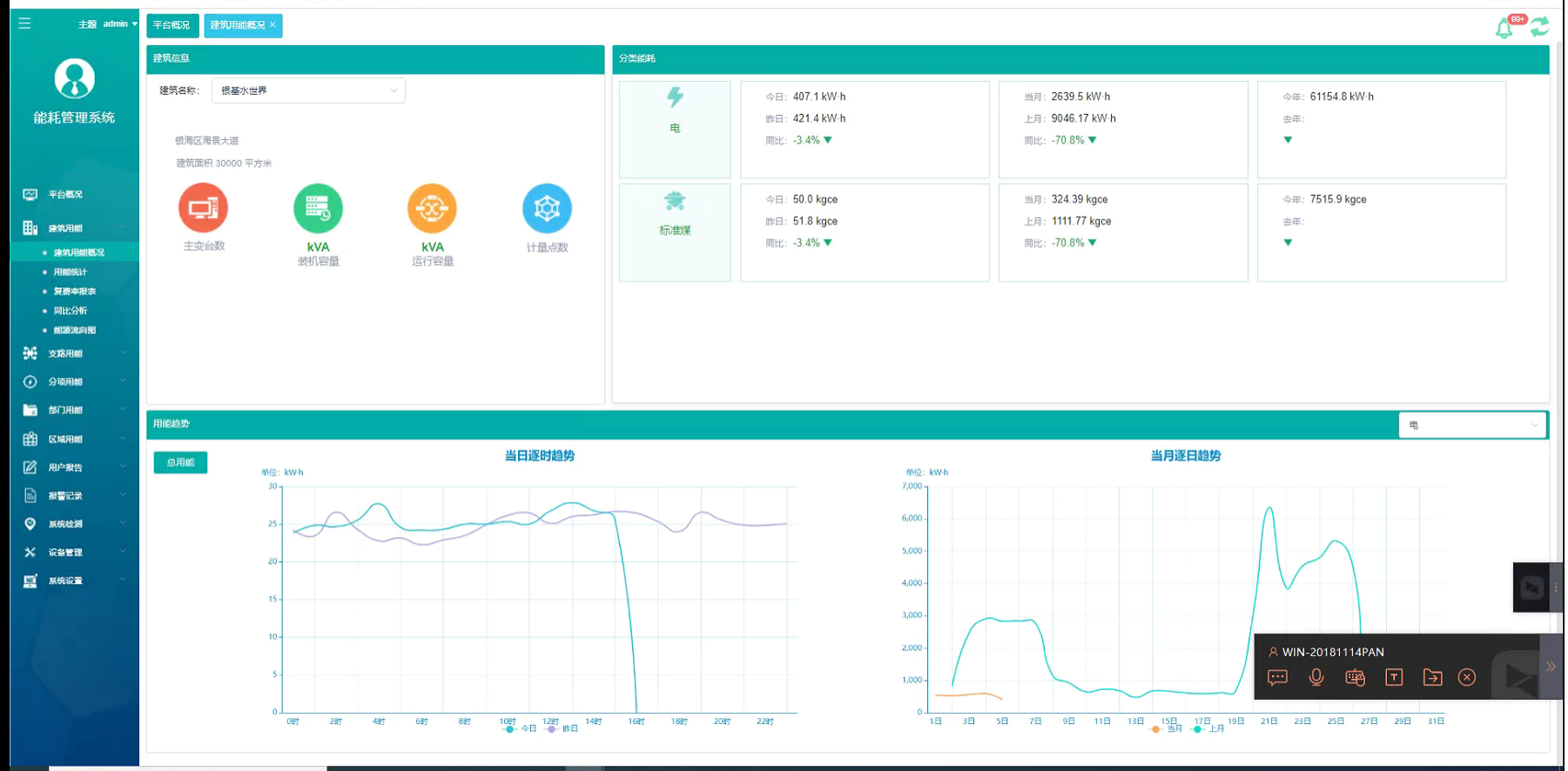

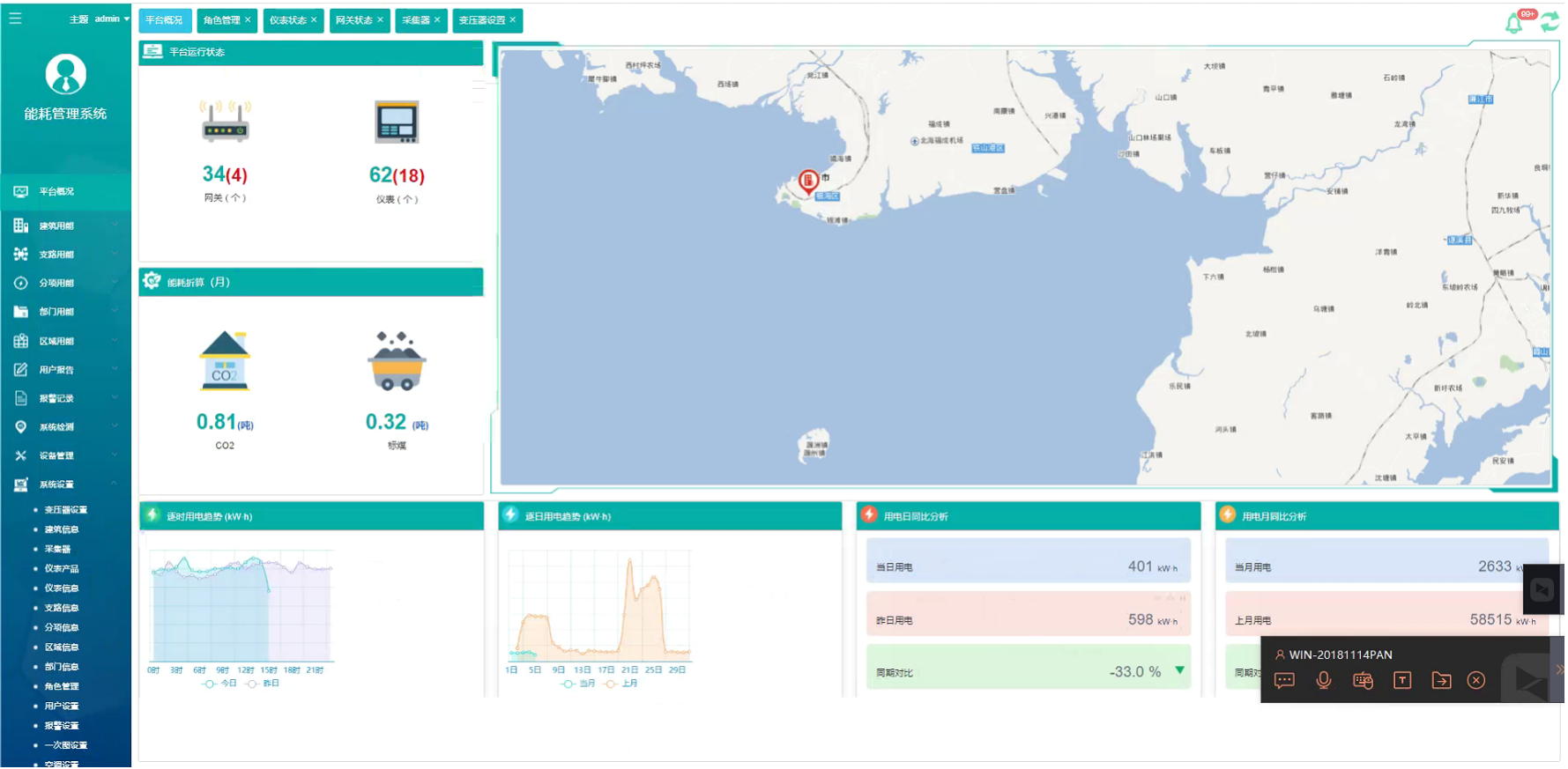

Acrel-能源管理云平台登录成功，进入主页面。主页面显示项目位置信息、网关状态、电表数、小时、月能耗曲线，方便用户了解当月、前一日、上月的能耗情况，以及能源消费折扣。标准和碳排放。根据选择的建筑，加载建筑图片，可以选择时间查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。

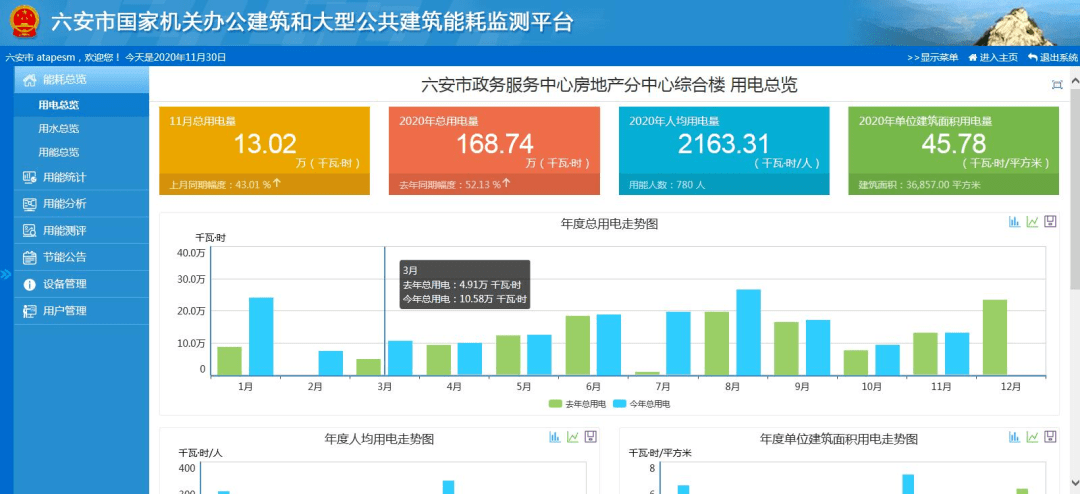

建筑能源使用概述

Acrel-能源管理系统能耗概况主要展示建筑基本信息、分类能耗、当日每小时能耗趋势、当月每日能耗趋势。显示当日当月用电量峰值（电能对应最大需量值）、当日用电量、当月用电量、当年用电量、昨日同期能耗、上月同期能耗、上年同期能耗对比；显示过去 48 小时、31 天、12 个月和 3 年的能耗；

建筑能源统计

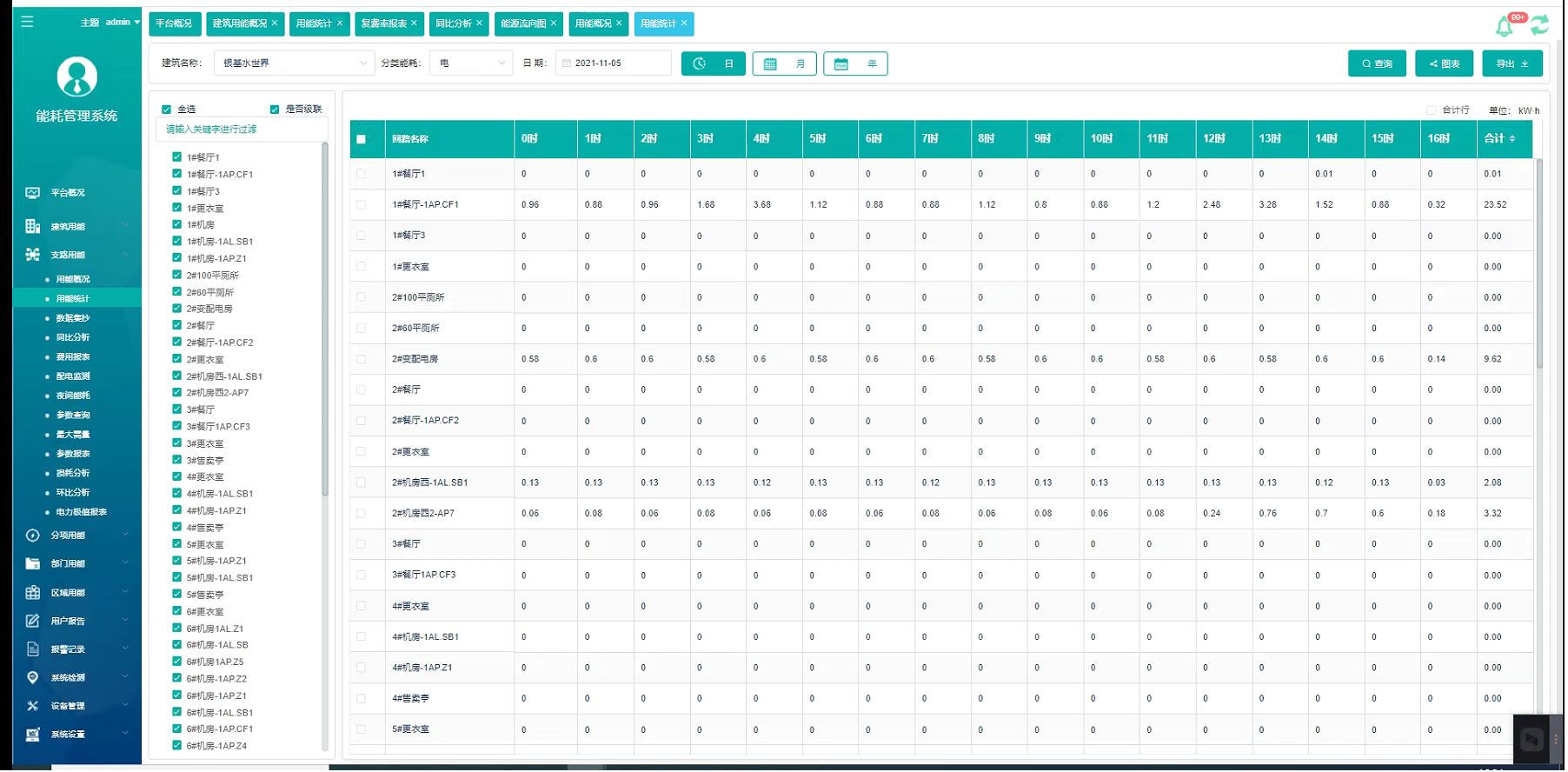

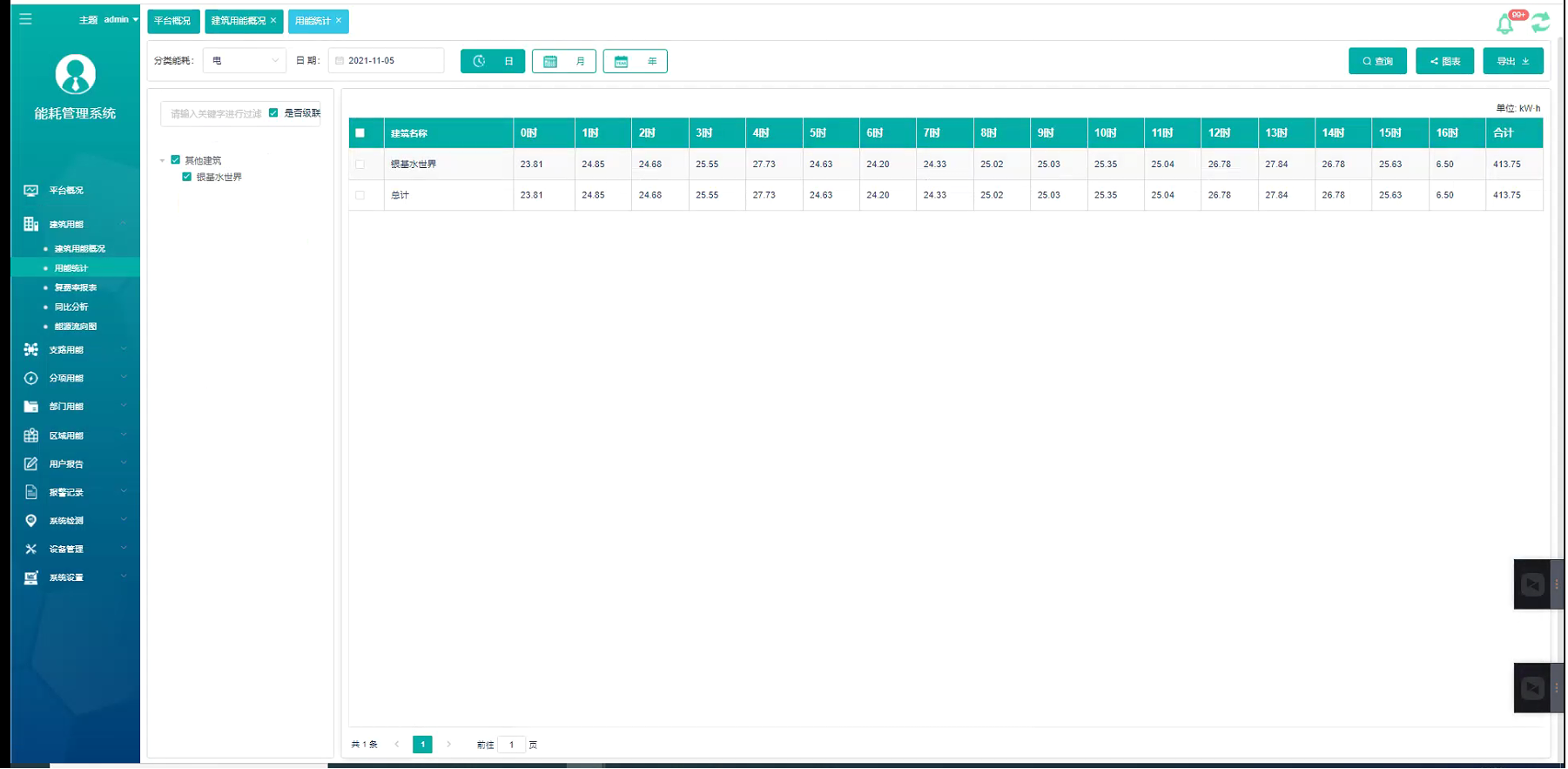

Acrel-能源管理系统能耗统计日月年以报表形式统计楼宇总能耗，支持对属于用户的楼宇进行单独或组合统计，支持报表数据导出到excel，支持选择建筑数据生成条形图显示。

同比分析

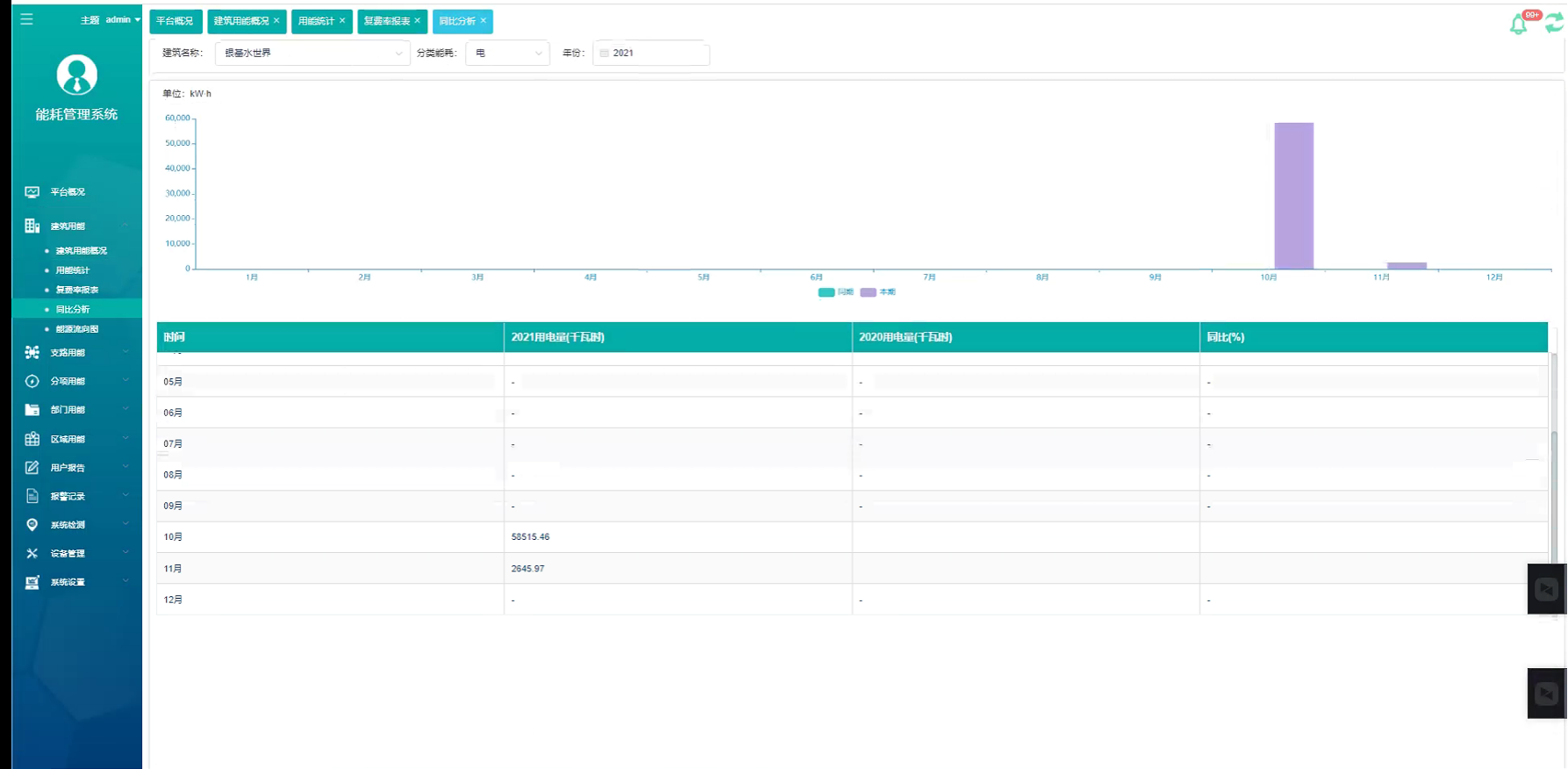

Acrel-能源管理系统同比分析可以结合单个建筑中某类能源按日、月、年的总能耗数据。条形图下方显示当年和上年各月对应的同比分析项，用于能耗统计和显示。其中，每日分项能耗同比分析图为不同分项的当天和昨天的能耗直方图（蓝色条代表今天，绿色条代表昨天）。对各类能耗（本项目主要为电）及各主要用能设备进行同比及上月数值分析，检查节能效果。

能量流图

Acrel-能源管理系统能量流图可以显示指定时段内单个建筑内各类能源的流向图，支持原始值和折算值查看。方便用户查看水世界的能量流向。

分行能耗概览

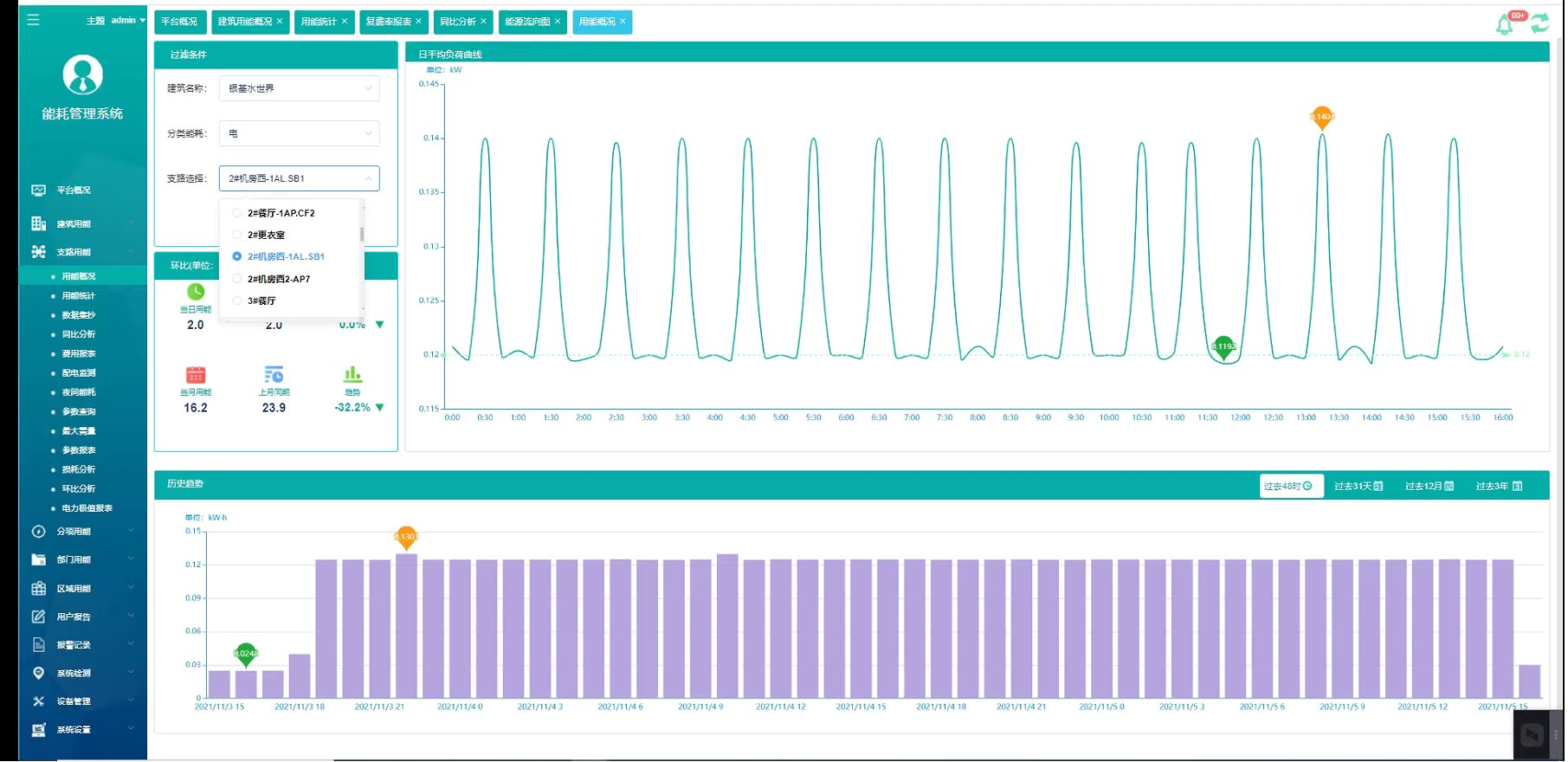

Acrel-能源管理系统支路能耗概览主要显示所选支路的能耗比、日平均负荷曲线、历史趋势，以支持过去48小时、31天、12月、3年等时段的能耗概览。

分行能源统计

Acrel-能源管理系统分店能耗统计，以报表形式按日、月、年统计所选分店的水、电、气总能耗，支持报表数据导出到excel，支持选择楼宇数据生成直方图。

用户管理

Acrel-管理系统的用户权限管理采用分级模式，系统管理员、物流管理人员、设备维护人员三级，对所有操作自动记录带有时间戳的事件，可建立良好的防事故措施.

为了使实时系统安全稳定运行，整个系统提供了可靠的安全保护措施。所有系统操作员都可以根据他们的权限被分配某些特征。这些特征定义了每个操作员对系统和各种活动的应用范围，如用户名、密码、操作权限和操作范围等特征。

配置选项

根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析能耗每单位面积；

配置项目所用仪器的型号、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询等功能；

配置项目中使用的所有计量器具，并保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；

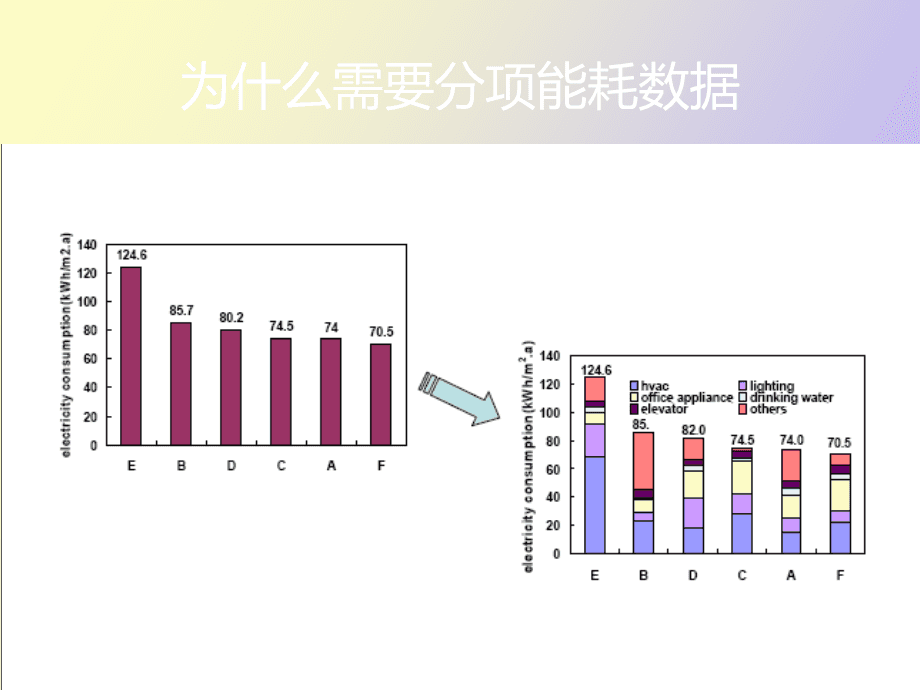

可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方法等信息。这里的配置信息会影响能耗分析模块中各能耗类别和子项的功能。;

为各部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑物内耗能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块。

7 展望

根据北海银集国际滨海旅游度假中心项目水世界能源管理系统运行效果分析，建立典型的能源消耗分析模型并进行统一分析。

建立建筑能耗计量体系，把握建筑能耗脉搏，发现能耗黑幕，提高节能改造的针对性。

选择节能设备（节能灯、变频器、热回收装置）。

再好的节能设备，也控制不了浪费，发挥不出节能效果。通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，节能设备正在实现节能。

通过能耗监测系统提供的同比分析数据，量化节能改造成果，最大程度展示节能效果。

8 结论

大型公共建筑总面积不到城市总建筑面积的4%，但总能耗却占全国城市总用电量的22%。20 次。公共建筑是节能减排的重点。做好北海银基国际滨海旅游度假中心项目水世界的节能工作，对于推动和带动节能工作，实现节能减排目标具有重要意义。返回搜狐，查看更多
