镇江南站升级改造项目能耗管理系统
2022-01-25
安科瑞张旭荣
关键词：镇江南站；能耗监测系统；Acrel-5000
1 简介
我国高度重视节能减排。十六届五中全会作出加快建设资源节约型、环境友好型社会的重大决策，标志着我国节能减排工作全面实施。商业写字楼规模大、人口密集，属于大型公共建筑。能源消耗、能源消耗统计、能源分析、能源效率公告和能源使用结算需要紧急解决方案。能耗管理系统作为一种高效的管理工具和新兴的管理方式，已在大型公共建筑、医院等领域得到应用。
2 设计依据
-2009《能源管理体系要求》
GB-50052-2009《供配电系统设计规范》
能耗计量装置国家标准和行业标准
DL/T 645-1997 多功能电能表通信协议
DL/T 645-2007 多功能电能表通信协议
CJ/T 188-2004 家用计量仪表数据传输技术条件
3 项目概况
出租车候车区共有14台由雅克瑞自主生产的AMC系列计程表分布在镇江南站项目中。定量收集和储存，从而降低能源使用成本，为建立节约型社会做出贡献。
4 系统架构

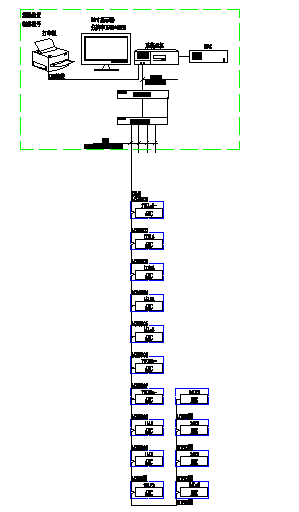

Acrel-5000能耗分析管理系统根据现场实际情况，整体网络结构采用屏蔽双绞线直接连接能耗网关，然后将数据上传至监控主机。具体如下图所示：
系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。整个公共等候区的仪器都分布在地板上的强电井中。所有仪器通过485屏蔽双绞线铺设到后端能耗网关，通过交换机传输到系统主机，完成仪器数据的采集和管理。
5 系统软件模块

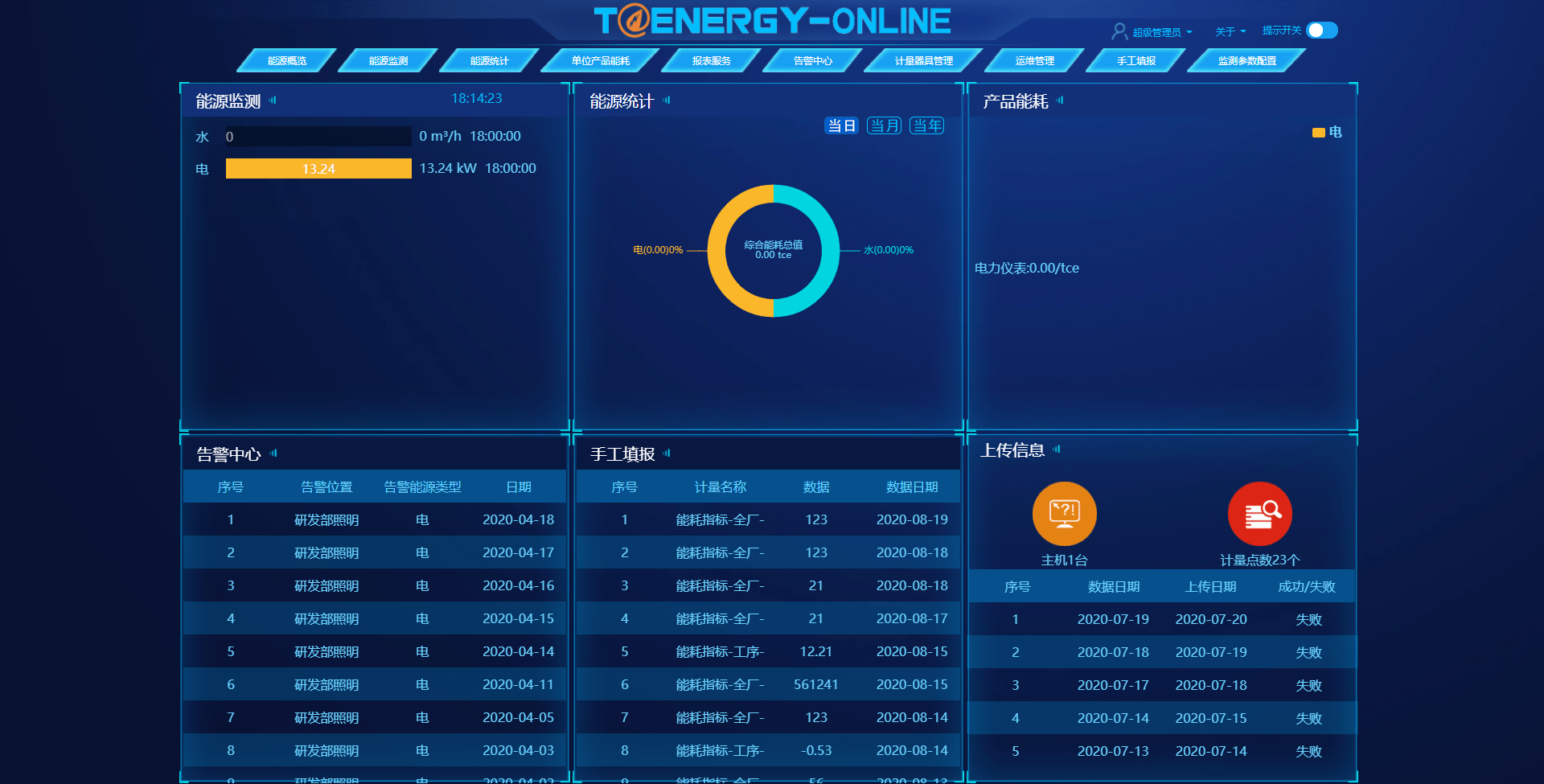

综合能耗主界面

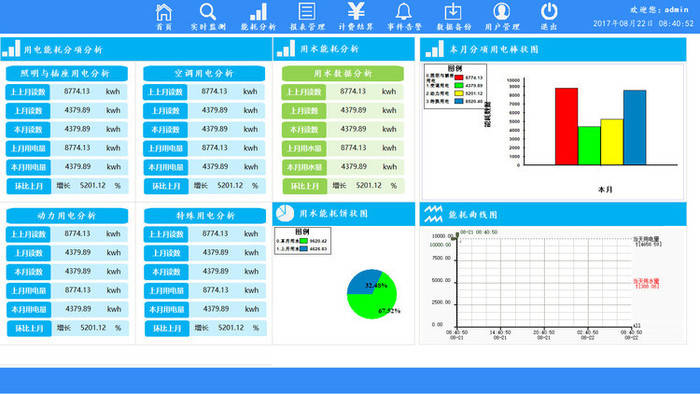

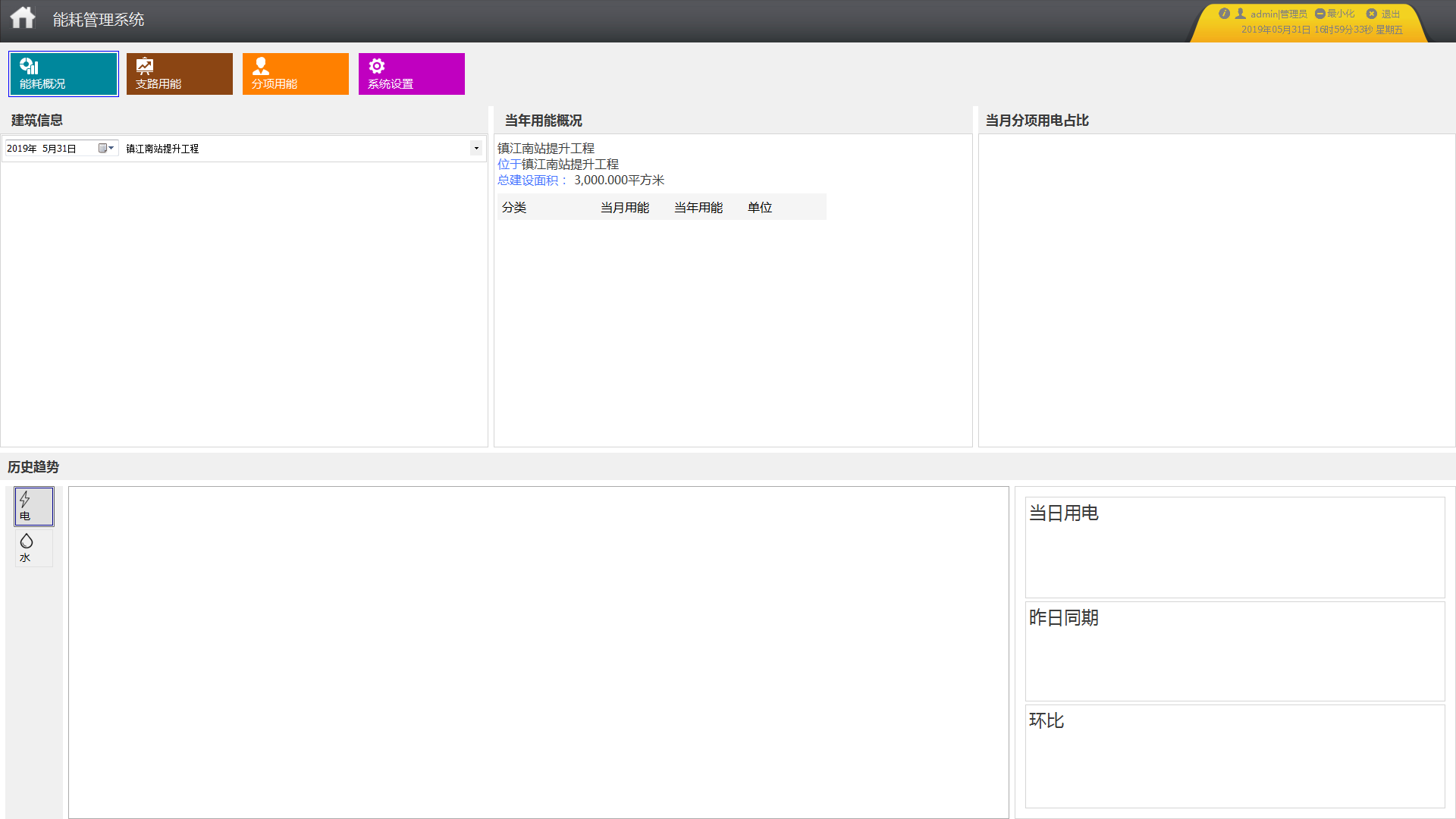

主页显示建筑物的建筑图片、建筑物的基本信息、当月各项目用电量饼图和各种能源的消耗量。根据选择的建筑，加载建筑图片，可以选择时间查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。

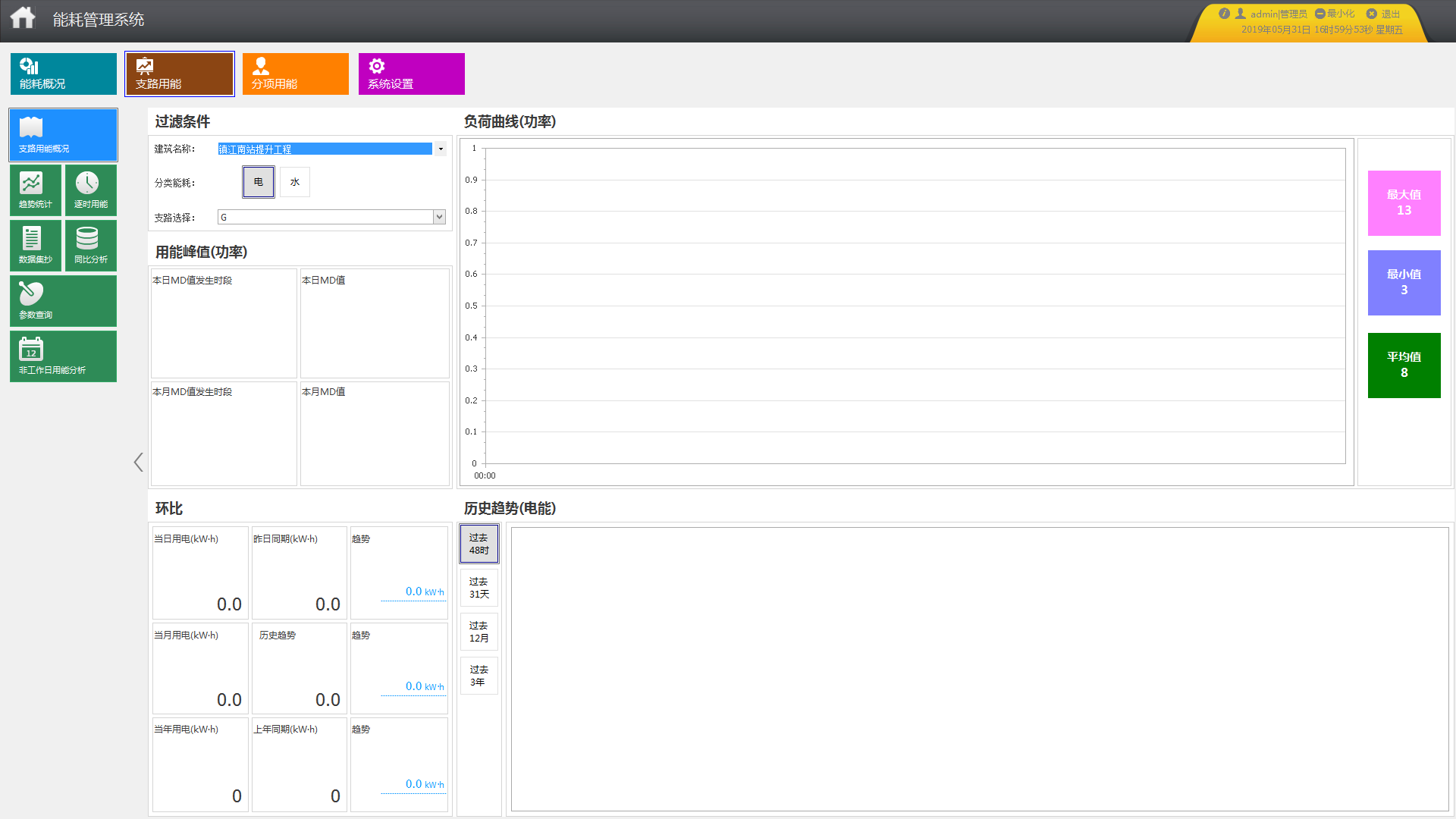

分支能量
系统可以统计每个分支机构在一定时间内的每日、每周、每月、每季度和每年的能源消耗量。系统可以查看各分行的能耗趋势，根据已有的日期或自定义时间查询，并能以图表的形式显示分行的总能耗。
分项能耗统计

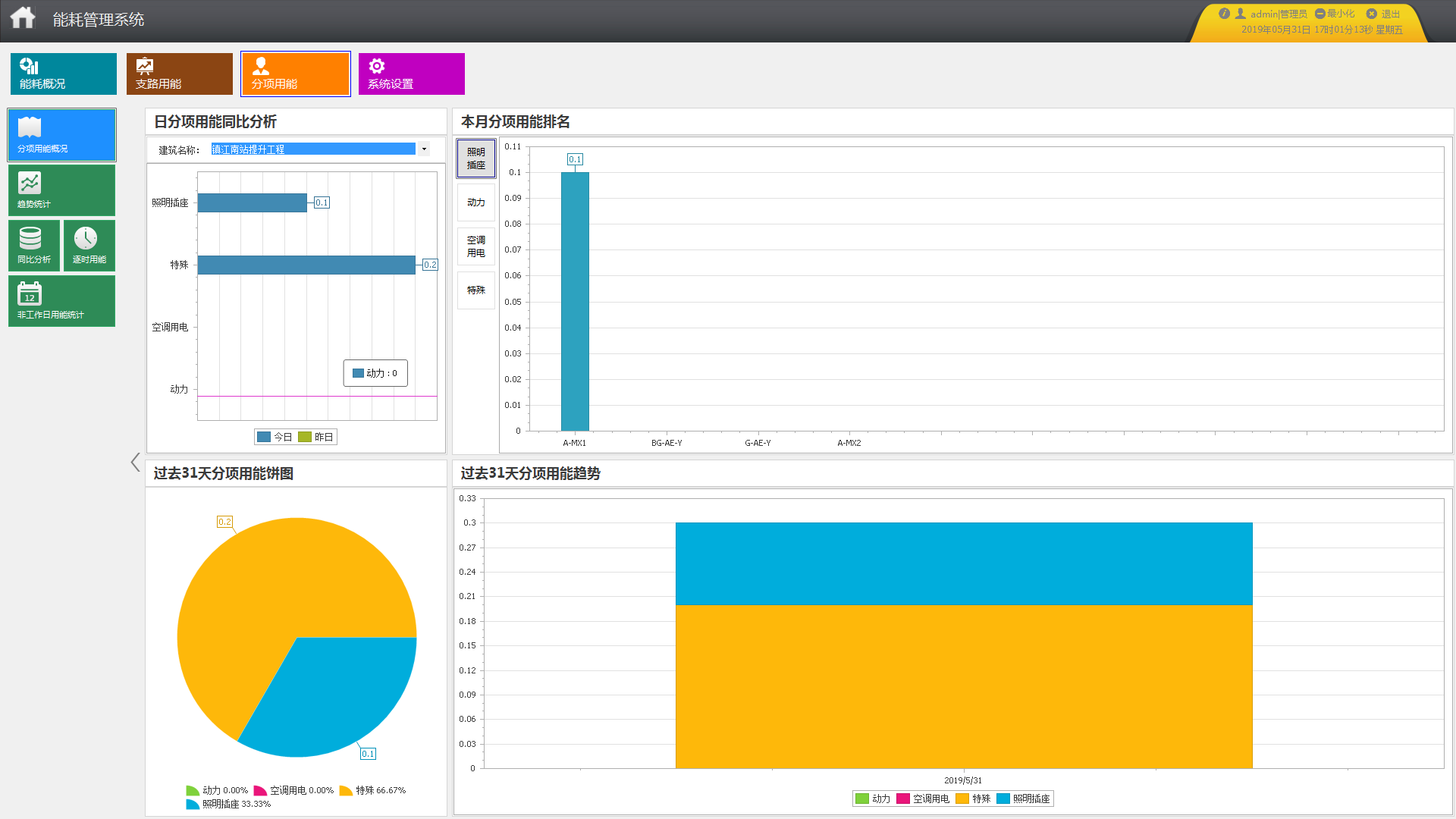

系统可以按项目对能耗进行统计和显示。其中，每日分项能耗同比分析图显示了不同分项当天和昨天的能耗直方图（蓝色条代表今天，绿色条代表昨天）；能源饼图显示了过去 31 天每个子项的能源消耗情况。堆叠图显示了过去 31 天各子项的能耗趋势；子项能耗排名图显示所选子项能耗值对应的前 10 个分支。
分项能源报告

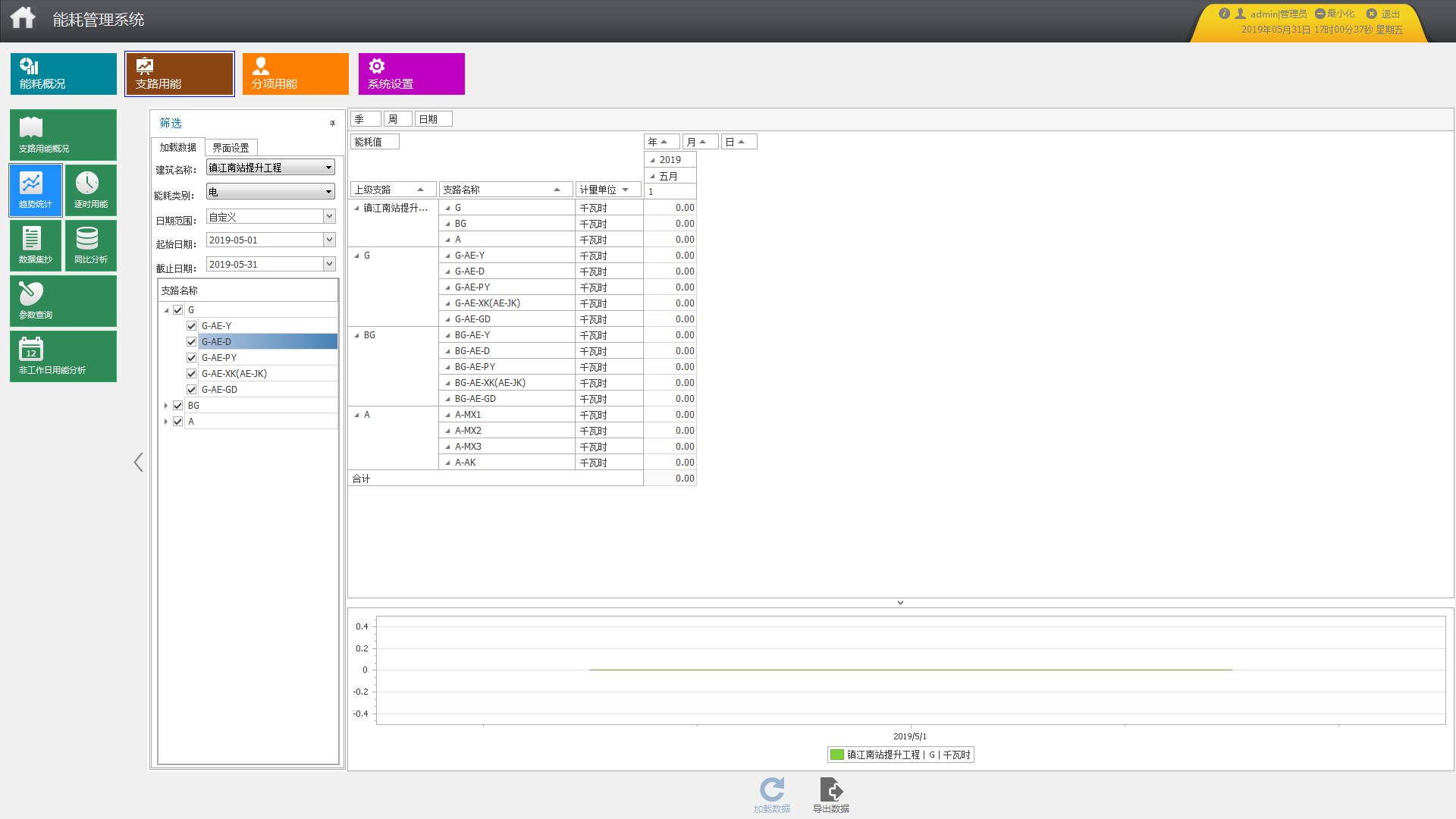

系统可以统计一定时间段内各子项的日、周、月、季、年能耗。您可以在子项中查看各分支的能耗趋势，根据已有的日期或自定义时间查询，并将统计数据导出到Excel。
能耗同比分析
系统可以对主要耗能设备的能耗进行逐年分析，分析上年同期值和上月值，检查节能效果，进行节能绩效。根据分析结果进行评估，修订节能目标。各分公司当年月度能耗统计和上年同期能耗统计；
能源数据检查
系统可统计一定时间内各回路与下支路的能量差，超过一定百分比时突出显示（红色区域），保证测量系统的完整性和准确性。
配置选项
根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析能耗每单位面积；
配置项目所用仪器的型号、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计和参数。
查询功能；

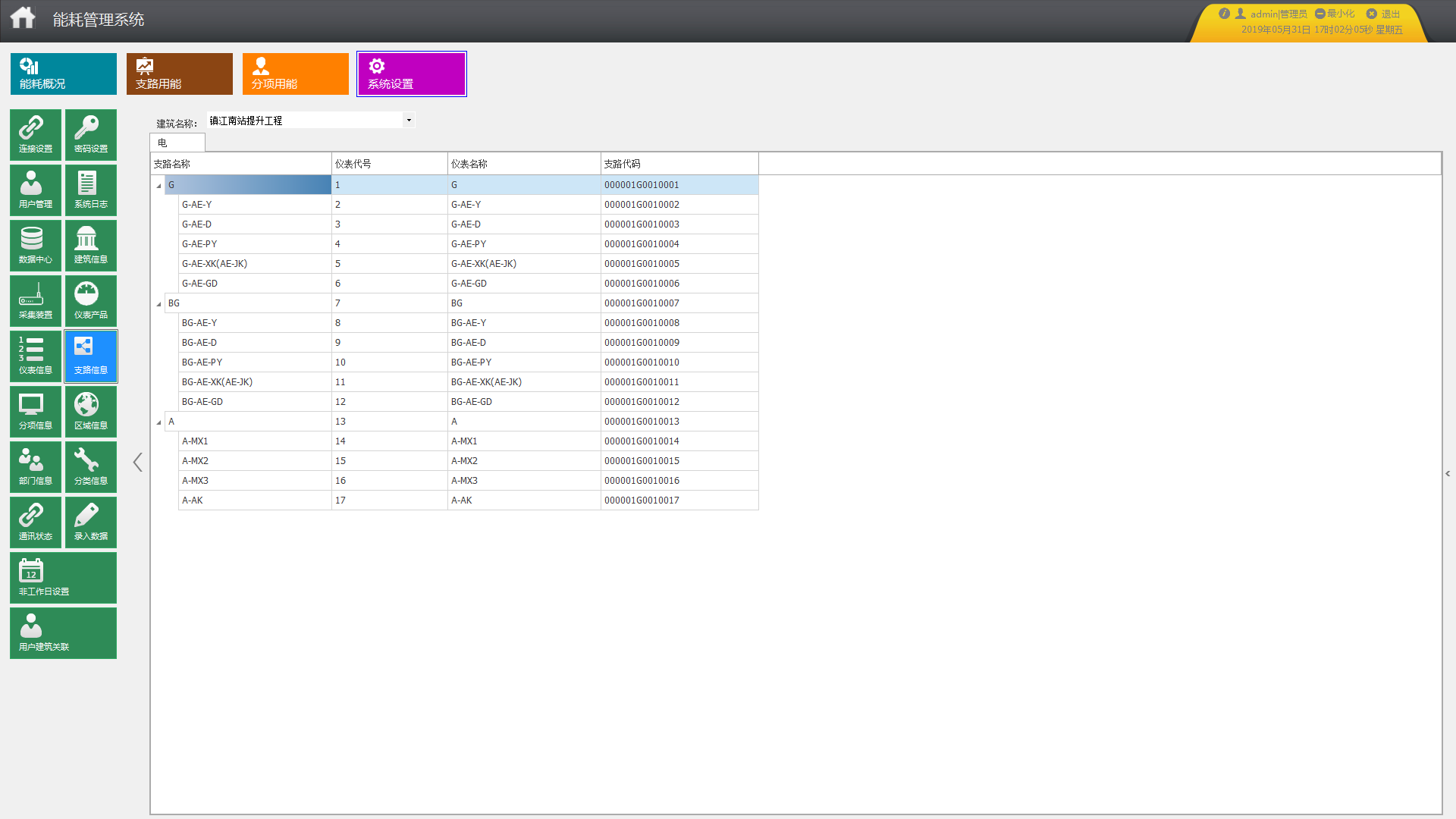

配置项目中使用的所有计量器具，并保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；
可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方法等信息。这里的配置信息会影响能耗分析模块中各能耗类别和子项的功能。;
为各部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；
配置建筑物内耗能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块。

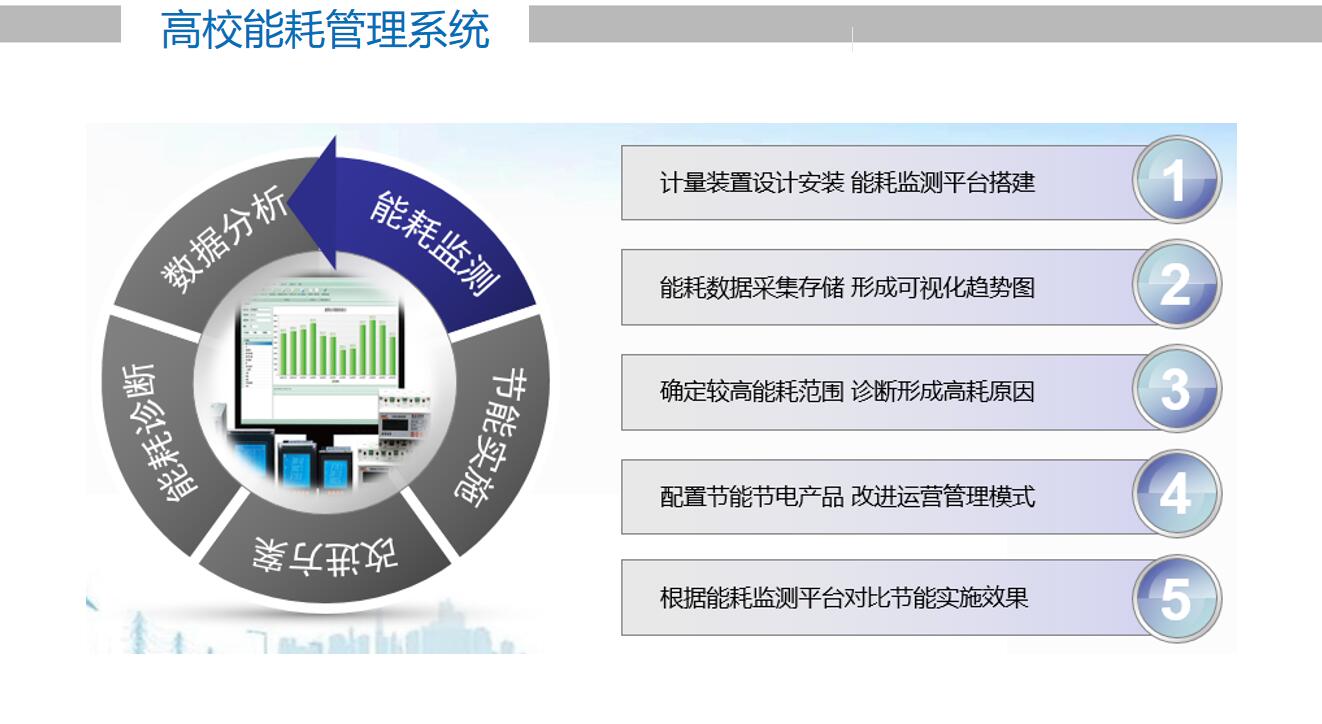

6 展望
根据Acrel-5000运行效果分析，建立典型的能耗分析模型进行统一分析。
建立建筑能耗计量体系：对于公共建筑的用电结构，进出回路能准确统计，必须满足电能守恒原则，即输入电能为电能之和。输出电能。
存储采集数据并形成可视化图表：系统采集数据并存储在数据库中，系统可以满足报表查询和导出，系统可以以条形图的形式展示能耗趋势，给客户更好的体验.
高耗能点诊断：管理人员可以通过系统采集数据，对各个环节的同比、逐环进行正面分析。通过一级分析能耗计量管理系统，找到高能耗点，降低成本，节约能源。
7 结论
镇江南站升级项目能耗管理系统。能耗管理系统运行后，通过能耗数据的采集、优化和整合，使镇江南站的能耗透明化，为镇江南站下一步能源改造提供数据。对推动和带动节能减排工作，实现节能减排目标具有重要意义。
