AcuECS能源综合管控系统助力上海大悦城实现智能能源管理

2022-09-22

项目介绍

本项目位于上海市静安区苏河湾规划核心商圈。紧邻人民广场商圈和南京西路商圈。是集商务办公、商业购物、餐饮、娱乐为一体的城市综合体。@8.70000平方米，地下5层，200米超高层5A甲级写字楼，地上独具特色的商业街。

项目建成后，将成为苏河湾片区核心商业地标，优质商务空间的首选，为苏河湾片区带来优质商务客源，对推动苏河湾片区的可持续发展起到良好的推动作用。未来苏河湾地区的商业生态系统。，以百年积淀，为苏河湾带来更多辉煌。

用户需求

用户要求建设综合能耗管理系统，可对建筑物公共区域的能源进行监测，实现对建筑物各种能耗的分类和分项统计分析商业综合体能耗管理系统价格，独立计量水电能源商铺和租户，并实现基于时间的计费。管理。

系统可采用RS485、、Mod-Bus等技术组成总线网络系统。系统主机读取。

读取数据时，主机根据用户表的实际容量依次向所有数据采集器发送上传数据。采集器正确接收到指令后，立即将采集器记录的用户表数据发送给主机。主机和采集器通过双绞线连接。

管理中心的计算机可以设置主机内的所有环境参数，控制主机的数据采集，读取主机内的数据，进行必要的数据统计管理。RS232串行接口用于管理中心计算机与上位机之间的通讯。管理中心计算机存储所有用户信息库和网络信息库，具有网络安装、网络维护、监控等功能。

项目设计

本项目1#楼办公部分配备一套综合能耗系统，后台放置在B1F办公安保和消防室（办公室），1号楼共接入75个智能电表# 实现能源管理和充电功能。放置一个4口采集器，采集器从75个智能电表采集到的数据将定向到办公智能设备管理网络，最终通过办公智能设备接入B1F办公安防消防室（办公）系统后端管理网络。除采集器和通讯箱外，其余硬件设备由甲方提供；

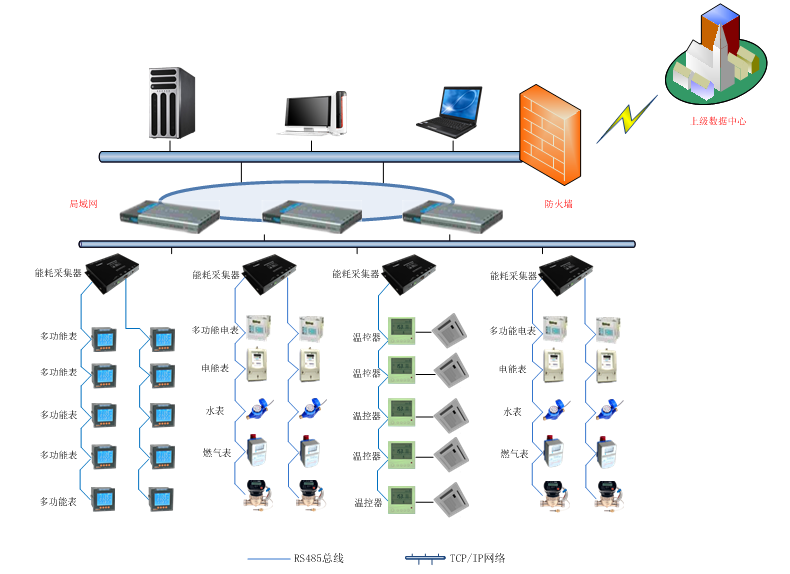

系统结构

本项目2#/3#/4#/5#/6#/7#楼商业部分配备了一套综合能耗系统，后台放置在B1F商业安保消防室（地下室、商业）（总控），上述6栋楼共接入70个智能电表和36个智能水表，实现能源管理和充电功能。

以上6栋楼各放置1个2口采集器，将采集器采集的智能设备数据引导至就近的商业智能设备管理网络，最终接入B1F商业安防消防室（底层）通过业务智能设备管理网络。除采集器和通讯箱外，其余硬件设备由甲方提供；

能源综合管控云平台

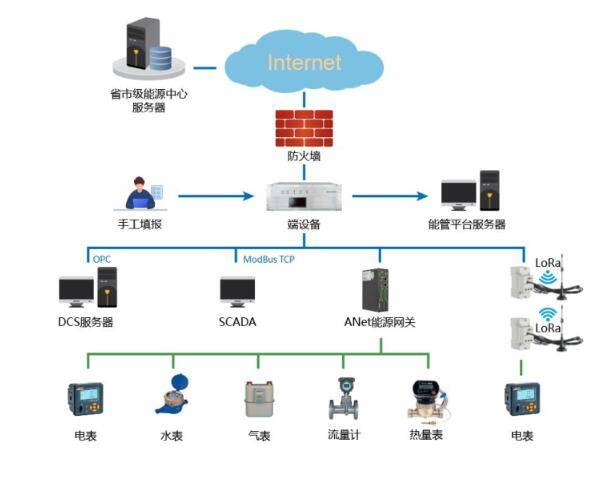

功能架构图

节目总结

本项目的实施为用户搭建了高效的能耗系统平台，为用户提供了能耗考核、定额管理、能耗考核等多种辅助管理措施，提高了能源管理水平，消除能源消耗漏洞，杜绝能源浪费，避免不合理操作，提高设备运行效率等方面节约能源，为分析发现用电关键点提供依据；此外，系统还实现了能耗数据的转发功能，方便上级单元与本地块进行通信。监测和管理能源消耗。

价值

综合能耗系统平台减少了商业楼宇的巡检工作，实现各种计量仪表数据采集自动化和能耗监测数字化，可方便查询、统计、对比各楼层能耗数据，发现管理漏洞，对能源管理有很大帮助。该系统可以通过浏览器远程查看数据，使用方便，功能强大，对发现能源管理中的问题有很大帮助。
