一、概览

Acrel-建筑能耗分析系统是一个用户端的能源管理和分析系统。在电力管理系统的基础上，增加了对水、气、煤、油、热（冷）等的集中采集和分析。对能耗进行细分统计，将各种能源的使用和消耗情况以直观的数据和图表展示给管理者或决策者，便于找出高耗能点或不合理的用能习惯建筑能耗监测管理平台，有效节约能源，进一步提升用户体验。为节能改造或设备升级提供精准数据支持。用户可以按照国家有关规定进行能源审计，分析现状，发现问题，挖掘节能潜力，

二、应用场所

适用于公共建筑、集团公司、工业园区、大型物业、学校、医院、企业等不同行业的能耗监测与管理的系统设计、建设和运维。

三、系统结构

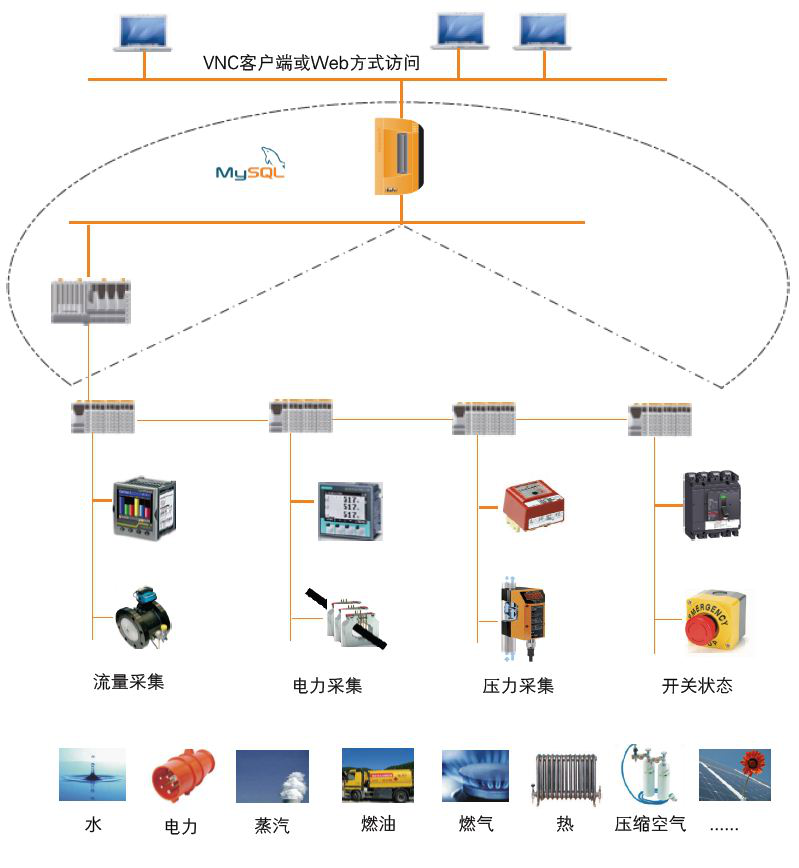

Acrel-5000建筑能耗分析系统以计算机、通信设备、测控单元为基本工具，根据现场实际情况采用现场总线、光纤环网或无线通信的一种或多种组合组网方式。为建筑物的实时数据采集和远程管控提供了基础平台，可以与检测设备组成任意复杂的监控系统。采用开放的、网络化的、单元化的、可配置的面向对象的分层、分层、分布式的智能集成结构。创建以下层次结构：

四、系统功能

1） 系统概述

平台运行状态、当月能耗换算、地图导航、各能耗小时、月曲线、当月当月能耗同比显示。

2） 能源使用概览

楼宇、部门、区域、支路、分类项目等能耗对比，支持当日小时趋势、当月日趋势曲线、分时段能耗统计对比、能源消耗总量环比对比。

3） 能源使用统计

对建筑物、区域、分项、分支机构等构筑物，以日报、月报、年报的形式进行能源分类和能源使用统计。支持将报表数据导出为EXCEL，支持选择构建数据生成直方图。

4） 多速率统计

多费率报表按日、月、年对同一栋楼下不同分支机构的峰、峰、平、谷用电量和成本进行统计分析。支持数据导出到EXCEL。

5） 同比分析

以图表和报表的形式，逐日、逐月、逐年分析建筑物、子项、区域、支路的能耗数据。

6） 能量流图

能量流图展示了在指定时间内从源头到末端的各类能量的能量流向，支持原始值和折算值查看。

7） 配电监控/管网图

变电站配电结构初级图或楼宇水气管网图用于显示结构中各重要节点的数据，方便用户掌握能源运行参数。

8） 夜间能耗分析

夜间能耗以表格、曲线、饼图等形式比较选定分支机构在指定时段的工作时间和非工作时间的能耗情况，并支持导出报表。

9） 3D 显示

通过3D图形显示工程现场模拟图，以更直观的方式动态展示工程中的建筑物或设备数据。

10）设备管理

设备管理包括设备类型、设备台账、维修记录等功能。协助用户合理管理设备，保障设备运行。

11）用户报告

用户报表自动统计选定建筑物的月能耗环比趋势，并提供简单的能耗分析结果，对用电量提供单独的多费率能耗分析，报表可编辑。

五 系统硬件配置

应用场景

模型


保护功能

建筑能源管理系统

阿克雷尔-

泛在物联网、云计算、大数据、移动通信、智能传感等技术手段，可为用户提供能源数据采集、统计分析、能效分析、能耗预警、设备管理等服务。可广泛应用于多种领域。

智能网关

ANet-1E2S1

采用嵌入式硬件计算机平台，具有多个下行通信接口和一个或多个上行网络接口。作为信息采集系统中采集终端与平台系统之间的桥梁，可以根据不同的采集协议进行水表、气表、电表等。采集、汇总计算机保护等设备终端数据，使用相应协议将现场设备数据转发至平台系统。

高压重要电路或低压进线柜

具有全功率测量、功率统计、电能质量分析、网络通信等功能。主要用于电网供电质量的综合监测、诊断和电力管理。该系列仪器采用模块化设计。当客户需要增加开关量输入输出、模拟量输入输出、SD卡录像、以太网通讯时，只需在背面插入相应的模块即可。

三相全功率测量，2-63次谐波，不平衡，最大需量，支持支付率，超限报警，SOE，4-20mA输出。

低压接触柜，

出线柜

AEM96

三相多功能电能表集三相电能参数测量和电能计量考核管理为一体，提供最近24小时、最近31天、最近12月的电能数据统计。具有63次次谐波和总谐波含量检测，具有开关量输入和继电器输出，可实现“遥信”和“遥控”功能，并具有报警输出，可广泛应用于各种控制系统、SCADA系统和能源管理系统。

电源柜

可测量三相电流、电压、有功无功、电度、谐波等所有常用电力参数，并具有完善的通讯联网功能，非常适用于电力实时监控系统。

导轨式安装结构，体积小，可测量电能等电参数，可设置时钟、电费周期等参数，精度高，可靠性好，性能指标符合国标GB/-2002、GB/ - 1999年及电力行业标准DL/T614-2007电能表技术要求，具有电能脉冲输出功能；可采用RS485通讯接口与上位机实现数据交换。

三相全功率测量，剩余电流，2-63次谐波，支持费率、数值、电缆温度，可选2G/4G通讯。

灯箱

导轨式安装结构，体积小，可测量电能等电参数，可设置时钟、电费周期等参数，精度高，可靠性好，性能指标符合国标GB/-2002、GB/ - 1999年及电力行业标准DL/T614-2007电能表技术要求，具有电能脉冲输出功能；可采用RS485通讯接口与上位机实现数据交换。

单相电子式电能表主要用于测量低压电网单相有功电能，可同时测量电压、电流、功率等电量，具有红外通讯功能，可选RS485通讯功能，方便用户监控和用电。复制和管理。可灵活安装在配电箱内，实现对不同区域、不同负荷的分项电能计量、统计和分析。

单相电参数U、I、P、Q、S、PF、F测量，正反向电能测量，红外和RS485通讯，电流规格10（60）A，有功电能精度1级。无功功率精度等级2，尺寸：1P

/4G

测量低压电网三相有功电能，具有RS485通讯和无线通讯功能，方便用户对用电量进行监测、采集和管理。可灵活安装在配电箱内，实现对不同区域、不同负荷的分项电能计量、统计和分析。

-Z-4G

三相全功率测量，剩余电流，2-63次谐波，支持费率、数值、电缆温度，可选2G/4G通讯。

供水管道

水表

它测量流过供水管道的总水量，适用于单向水流。采用电子直读技术，通过RS485总线直接输出表盘数据。
