Acrel-5000能源管理系统在金陵金桥工业园的应用

2022-10-02

安科瑞张俊杰

【摘要】：公共建筑是节能减排的重点。做好公共建筑节能工作，对于推动和带动全社会节能工作，实现节能减排目标，实施“转型升级”重大战略意义重大。模式和调整结构”。本文介绍了金陵金桥工业园的配电系统，利用智能电表采集配电现场的各种电气参数和开关信号。系统采用现场联网的方式。联网后，通过现场总线进行通讯，传输到后台。Acrel-5000楼宇能源管理系统实现了园区所有租户的实时用电采集、电费征收、公用事业等目标。有效管理用电区域，减少能源消耗。

关键词：大型公共建筑；办公大楼; 能耗管理系统；

1 简介

地方相关法规要求“将建筑能耗管理系统作为新建建筑设备设施系统的组成部分纳入建设规划；核工程所三期工程为大型公共建筑办公楼，上海市能耗监测设计主要依据《DGJ68-2068-2012》《公共建筑能耗监测工程技术规范》。

2 设计依据

建筑能耗管理系统是按照制定的《国家机关办公大楼和大型公共建筑能源管理制度》设计开发的，设计依据充足，标准完善。

一个。技术要求

《国家办公建筑和大型公共建筑能耗管理系统分项目能耗数据采集技术导则》

《国家机关办公建筑和大型公共建筑能耗管理系统中项目能耗数据传输技术导则》

《国家办公建筑和大型公共建筑能源管理系统分项计量设计与安装技术导则》

《国家办公楼和大型公共建筑能源管理系统数据中心建设与维护技术导则》

《国家机关办公楼和大型公共建筑能耗管理制度建设、验收和运行管理规范》

《国家机关办公楼和大型公共建筑能源管理系统软件开发指导说明》

湾。各省市建筑能耗监测工程技术解决方案

DGJ08-2068-2012《上海市公共建筑能源监测系统工程技术规范》

DBJ/T13-158-2012《福建省公共建筑能耗管理系统技术规范》

C。能耗计量装置国家标准和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

GB/T 19582-2008 基于协议的工业自动化网络规范

3 项目概况

该项目位于金海路1000号。该项目主要用于监测新建筑。监测范围主要是4个变电站和一楼新建食堂。

7#变电站：68台多功能网表（1和67）

8#变电站：69台多功能网表（1和68）

9#变电站：58台多功能网表（1和57）

10#变电站：30台多功能网表（1和29）

新食堂：19台多功能网络电表（19台）

4 项目要求

该项目已有我公司一套电力管理系统。除了添加现有仪器外，系统软件还需要将原始电源管理数据（约 500 台设备）整合到新系统中。

这一次，这次的主要目的是升级和维护原有的系统软硬件，保证原有的运行方式。需要实现以下功能：

1）。网络结构图展示；系统主图显示；网络结构图展示；

2）。远程实时动态采集电参数；

3）。系统运行负荷曲线；

4）。主进线谐波分析条形图显示

5）。远程抄表；能源管理;

6）。运行事件记录和查询功能；

7）。设备通讯异常实时采集显示；

8）。综合能耗分析；

9）。能耗分析分类；

10）．同比能耗分析；

11）．工作日/非工作日能耗分析；

12）．区域能耗统计功能；

5 设备选择

一个。多功能网络仪表

功能：有功电能、电流、电压、有功功率、功率因数

精度等级：变电站馈线不低于0.5级，落地电源柜出线回路不低于1.0级

变压器精度：不低于0.5级

电气接口：RS-485

通讯协议：DL/T645

安装位置：变电站所有电路用电、落地灯及插座、电源、空调及专用用电。

安装方式：嵌入式

湾。数据采集​​功能

1） 提供计量设备静态信息手动录入功能，可根据各计量设备能耗、各类别、分项之间的关系进行设置；

2） 可以灵活设置各计量设备的通信协议、通信通道、名称和配置位置等基本属性；

3） 可在线监测系统内各计量装置及传输设备的通讯状态，并具有故障报警提示功能；

4） 可以灵活设置系统中各采集设备的数据采集周期。不应超过 15 分钟。

6 系统架构

7#、8#变电站

9#、10#变电站及新食堂

施工布线方案：

1），10#变电所通过屏蔽双绞线电缆与9#变电所通讯集线箱相连，电缆敷设距离约100米，地下室桥（3-4米高）。

2），9#变电站通过单模4芯光纤拉到31#楼1层机房，电缆穿入车库上桥和地下路上有电井，电缆敷设距离约500-600米。; 9#变电站安装8口通讯采集箱。

3），7#变电站将3根屏蔽双绞线电缆拉至8#变电站通讯集线箱，电缆敷设距离约100米，地下室桥架。

4），8#变电站安装一个8口通讯采集箱，通过单模4芯光纤拉到9#楼地下室变电所原采集箱（更换采集箱在同时光电转换器，由MIE-1205S代替）穿入车库上桥和道路地下电井，光纤敷设距离约400米。

5），新食堂的19台多功能网络仪表通过屏蔽双绞线连接到9#楼地下室变电站。电缆敷设距离约为300-400米，这部分电缆有100米的距离需要走绿化草坪（沿草坪和路边），通过管道敷设。

6），31#楼，原B1楼机房拉一根单模4芯光纤到1楼机房，使用地下室原桥，电缆敷设距离约100米。

值班室平面布置图：

7 系统软件模块

一个。网络结构图展示

实时显示进线回路和各馈线回路的三个电流值。

湾。远程实时动态采集电参数

可随时查询各配电室、各楼宇对应电表的电流、功率、电能参数，并可点击报表打印按钮打印出来。您还可以将查询到的数据导出到 Excel 表格中。

C。系统运行负荷曲线

通过选择变压器回路，设置启动时间和间隔时间，点击界面上的搜索曲线，可以查看相应进线回路在此期间的电流负载趋势曲线。

d。主进线谐波分析条形图显示

检查主进路电流和电压2-31次谐波的百分比。

e. 远程抄表；能源管理

F。运行事件记录和查询功能

G。设备通讯异常实时采集显示

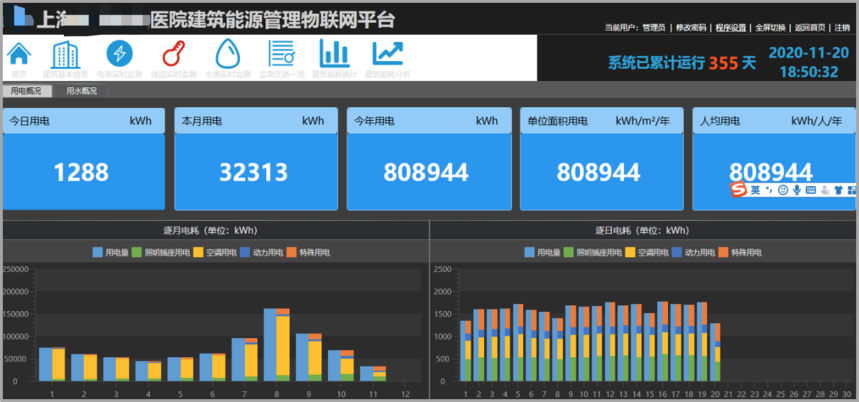

H。综合能耗主界面

反映当年建筑能耗和折算标准煤的综合能耗，计算单位面积能耗；

虽然建筑物的能源消耗种类很多，但可以用电表计量的主要有电、水、气和可再生能源。这四种能耗的每小时能耗曲线显示在界面底部；在分类能耗的上部区域，可以跳转到分类能耗的能耗分析主界面；

可通过下拉框切换建筑，可根据项目需求更换建筑图片；

一个。分类能耗主界面

反映某类（如电）能源消耗当日与上一日同期、当月同期与上月同期、当年同期与上月同期上年同期及比较、增幅及增加值；

反映某品类近48小时、近31天、近12个月、近3年的能耗趋势；

反映某子项能耗的当月能耗饼图；

反映一年中各月某类能源消耗量的同比分析图；

湾。分类能耗部门能耗统计报告

分支可灵活选择，可统计一定时间段内分支的日、月、周、季、年能耗；

借助数据透视表的强大功能，用户可以进行各种数据统计，并对数据进行组合和排序；

统计数据可通过直方图、点线图、堆积图、饼图等多种图表展示；

统计数据可以导出到Excel；

C。分时段能耗分类能耗统计

可按时间段（峰、峰、平、谷）计算各支路的能耗；

通过在基础数据中设置各个子时段（峰、峰、平、谷）的能耗单价，可以统计出各个子时段的能耗量；

该功能需与具有多费率功能的电表配合使用；

统计数据可以导出到Excel；

d。非工作日支路能耗分类

统计各分支机构工作日和非工作日的能耗，非工作日可通过系统灵活设置

统计数据可以导出到Excel；

e. 分类能耗分部同比分析

各分公司当年月度能耗统计和上年同期能耗统计；

一个。分类能耗分会能耗收集

任意两次查询各支路的抄表，并计算差值；

时间精确到分钟；

湾。分时段能耗分类能耗趋势分析

可查询任意支路一定时间段的能耗参数（如电压、电流、功率、功率因数、谐波等）。可查询的具体参数与安装的仪器和系统配置有关，不能跨月查询；

数据以图表或表格的形式展示建筑能耗分析管理系统，图表可通过鼠标操作放大、缩小、移动；数据可以排序（大值，小值）；

数据可以导出到Excel；

C。分类用能部门用能汇总副本

比较当前支路及其下属支路的能耗值，计算差值和差值百分比；

当两者的百分比差异超过一定值时，会以醒目的颜色提示；

该功能主要是保证能耗计量系统的完整性和数据的验证；

d。部门能源绩效考核

设置系统各部门能耗计划值，并与实际值进行比较

e. 分项、区域、部门能耗界面

F。配置选项

根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析能耗每单位面积；

配置项目所用仪器的型号、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询等功能；

配置项目中使用的所有计量器具，并保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；

可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方法等信息。这里的配置信息会影响能耗分析模块中各能耗类别和子项的功能。;

为各部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑物内耗能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块。

8 展望

根据金陵金桥工业园区能耗运行效果分析，建立典型能耗分析模型，对园区能耗进行统一分析。

建立建筑能耗计量体系，把握建筑能耗脉搏，发现能耗黑幕，提高节能改造的针对性。
