Acrel5000web能源管理系统在某高校的应用

2022-10-21

王晶晶

摘要：大型公共建筑总面积不到城市总建筑面积的4%，但其总能耗却占全国城市总用电量的22%。10到20次。公共建筑是节能的主要参与者。做好公共建筑节能工作，对于推动和带动全社会节能工作，实现节能减排目标，实施“转变方式、调整结构”重大战略意义重大。结构”。

本文介绍了苏州某技师学院的能源管理系统，该系统使用智能电表采集配电现场的各种电气参数和开关信号。系统采用现场联网的方式。联网后，通过现场总线进行通讯能耗管理建筑分类，传输到后台。-5000能耗管理云平台实现对配电回路用电量及各子项能耗的实时监控。

关键词：大型公共建筑；分类和分项；学校；能耗监测系统。

1 概述

苏州技师学院始建于1960年，隶属于苏州市人力资源和社会保障局。它是一所公立全日制技术学院。学院毗邻风景秀丽的石湖风景区，占地255亩，建筑面积20.8万平方米。是首批国家职业教育改革发展示范学校、首批国家职业培训学院试点单位，先后被授予“国家高技能人才培养”称号。基地”、“全国职业教育先进单位”、“全国技能大赛突出贡献奖”等荣誉称号。本着“争创先进，创建绿色校园”的宗旨，学院希望建立一套能源消耗管理体系，实现全学院能源消耗的统一管理，帮助发现潜在的节能机会，最大限度地提高能源利用效率。为建设节约型社会发挥作用。

1.1 系统解决方案

根据客户需求和项目实际情况，系统组成方案由安科瑞单项轨表和三相多功能轨表、通讯管理机、数据库服务器和能源管理云平台软件组成。

1.2 客户需求

学院有4座教学楼128间教室。每个教室都配备了柜式空调。空调旁边有一个PZ30配电箱。由于空调多而分散，经常会出现不合理的开启或关闭不及时的情况。情况，造成巨大的能源浪费。

因此，学校也希望在常规能耗监测和能耗分析的基础上，对这些柜式空调进行统一集中管理，实时监控空调运行状态，实现远程开启或通过后台软件或手机APP关闭。空调电源，统一设置空调电源的开启和关闭时间，并根据设定的时间自动切断电源。达到减少人员现场检查工作量，随时发现不合理能耗，降低空调耗电量的目的。

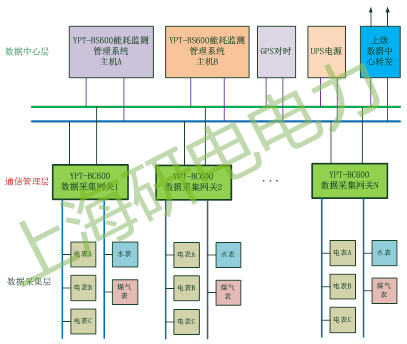

2.系统架构

两个变电站共110个用电监测点——完成整个变电站所有配电回路的用电监测；

4座教学楼共136个用电监测点——完成128个普通教室、4个圆形剧场教室及建筑总量的用电监测；

实训楼共有20个用电监测点——监测各楼层用电量；

宿舍区4个用电监测点——掌握每个宿舍的整体用电监测；

图文中心、会议中心、体育馆、食堂等5座公共建筑共设15个用电监控点，实现每层用电监控；

户外照明——三路单独用于电力监控；

每栋楼都配置一个ANet-2E4S1智能网关，网关定期将采集到的能源数据上传到能耗服务器。教室柜式空调的管理通过-NK(NB)无线电表实现，电表通过NB方式与服务器通信。

3.界面展示

4.实现功能

4.1 能耗数据上传软件功能要求：数据可以上传到相应的区域平台；上传周期可灵活设置，上传数据可加密；

4.2 支持浏览器、客户端和App访问能耗数据，方便用户使用；

4.3 提供配置页面，方便用户扩展监控点；

4.4 满足用户对能耗历史数据查询的需求，数据存储时间不少于3年

4.5 系统具有完善的权限管理功能，保证用户只能访问权限内的功能和数据，避免未经授权的操作和数据泄露；

4.6 系统保留与第三方对接的接口和协议；

4.7 支持实时功耗监控：显示配电图，支持查看电压、电流、有功/无功功率、有功/无功功率、功率因数、频率等功率参数。

4.8 支持在水管网地图上实时监测各楼层及重点用水区域的用水量。

4.9 支持楼宇内连接系统的智能电表、远传水表、电能表等计量表、温湿度传感器、数据采集器等测量设备的监控，实时显示表计的通讯状态和数据时间。

4.10 系统支持抄表、日月年报表功能，表格支持导出。

4.11 支持多种异常告警模型配置。告警类型包括通讯故障告警、能耗超标告警和参数超限告警；报警器可以通过弹窗、铃声、声音等方式提醒用户。

4.12 提供手动能耗输入功能。

4.13 提供相当于标准煤的能耗功能。

5.推荐设备

ANet系列通讯网关

主要特征：

接口丰富：支持串口、以太网、4G、Lora

多种协议：支持-RTU、DL/T 645、CJT/188、MQTT、104、能耗协议等。

功能强大：支持断电报警、分级报警、数据计算、断点续传、数据加密等。

便捷管理：远程配置、远程升级、远程监控

网关报告：

电磁兼容：

GB/T 17626.2-2018《电磁兼容试验与测量技术的静电放电抗扰度试验》4级。

GB/T 17626.6-2017《电磁兼容测试与测量技术射频电磁场辐射抗扰度实验》3级。

GB/T 17626.4-2018《电磁兼容试验与测量技术电快速瞬态脉冲抗扰度试验》4级。

GB/T 17626.5-2019《电磁兼容试验与测量技术浪涌（冲击）抗扰度试验》4级。

GB 9254-2016《信息技术设备无线电干扰限值及测量方法》合格。

GB/T 17618-2015《信息技术设备抗扰度限值及测量方法》合格。

六，结论

2020年，学院向江苏省机关事务局申请创建江苏省事业单位节能示范单位，并通过了《江苏省事业单位节能示范单位创建、评审和评审》七项指标能效创造评价验收标准》。经“江苏省事业单位节能示范单位”验收，荣获“江苏省事业单位节能示范单位”称号。

随着社会的发展和时代的进步，学校的数量逐年增加。作为能源消耗大的地方之一，学校的节能减排工作一直非常严肃。因此，当前对学校实施节能减排措施是非常必要的。做好学校节能工作，对于推动和带动学校节能工作，实现节能减排目标具有重要意义。

设计标准：

《国家办公建筑和大型公共建筑能耗监测系统分项目能耗数据采集技术导则》

《国家机关办公楼和大型公共建筑能耗监测系统中项目能耗数据传输技术导则》

《国家办公建筑和大型公共建筑能耗监测系统建筑分项计量设计与安装技术导则》

《国家办公建筑和大型公共建筑能耗监测系统建设、验收和运行管理规范》

《全国办公建筑和大型公共建筑能耗监测系统软件开发指导说明》

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件
