公共建筑水、电、能耗在线监测系统功能介绍
针对大型公共建筑能耗高、能源管理不合理等问题，利用计算机网络技术、通信技术、计量控制技术等信息技术，实现能源资源分类和分项计量、能源管理等功能。资源运行监督职能，明确描述建筑物内的能源总量。实时监测各供电电路的电压、电流、功率等功率参数，识别有效负载和无效能耗，通过技术或行为节能的方法实现建筑物的有效节能。
1 能耗在线监测系统设计
整个能耗在线监测系统的设计依据《国家机关办公大楼和大型公共建筑能耗监测系统分项能耗数据传输技术导则》、《浙江省国家机关办公大楼和《大型公共建筑用电分项计量》以《系统设计标准》等相关技术导则为基础，构建满足用户实际需求的能耗在线监测系统。、远程数据传输、数据统计和显示功能。整个系统包括能耗数据的原始采集、能耗数据的在线传输、能耗数据的在线分析诊断等。原有的能耗数据采集是通过安装能耗计量装置实现的；通过通讯管理机实现能耗数据。在线传输；通过对能耗数据的采集和分析，形成可视化趋势，诊断出更高的能耗范围能耗管理建筑分类，形成高耗原因；对比前后数据，检验节能降耗的实施效果。诊断出较高的能耗范围，形成高耗原因；对比前后数据，检验节能降耗的实施效果。诊断出较高的能耗范围，形成高耗原因；对比前后数据，检验节能降耗的实施效果。
公共建筑水、电、能耗在线监测系统功能介绍
1.1 能耗数据采集
能耗数据的采集是整个能耗在线监测系统的基础。建筑能耗包括用电量、用水、用气、集中供热、集中供冷等能源消耗，分项能源消耗。能耗数据是指分类后的能耗数据中的一个或多个类别，细分为若干项。例如，电能可以分为4类：插座照明用电、空调用电、特殊用途用电和动力用电。这些分类和分项数据要在网关内部进行计算和存储，并通过与数据中心建立连接定期发送原始数据。在这栋楼里，根据分级分项计量系统的设计要求，在各楼层照明配电箱、空调配电箱、配电箱等专用配电箱内安装多功能电表，实现分项计量。电能的项目集合。.
多功能仪表采用交流采样技术，可分别测量电网中的电流、电压、功率、功率因数、电能等参数，并可通过面板薄膜开关设置放大倍数。具有RS-485通讯接口，采用-RTU通讯协议，所有多功能仪表均有0.5级有功电能计量精度，
1.2 数据传输

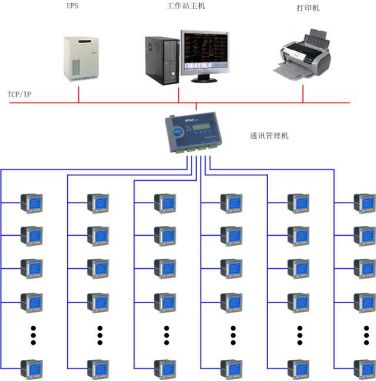

数据从离散分布的建筑物通过智能网关上传到数据中心，进行数据处理。在此过程中，数据收集器将定期收集的数据累积起来，形成可扩展标记语言 (XML) 格式的数据。数据包不仅包含要上传的数据，还包含相应的建筑信息和采集器信息。采集器还需要对要传输的数据包进行加密，一般采用128位aes加密，保证数据安全和上传。网关与数据中心之间通过楼宇内部的智能网络实现数据的远程传输。整个系统的网络结构如下图所示：
1.3 能耗在线监测系统软件功能设计
综合能耗主界面
综合能耗主界面可以反映企业办公楼当年的能耗和折算为标准煤的综合能耗，计算单位面积能耗。
分项用电量统计
用电量按每小时、每天、每月和每年计算。统计数据以饼图、条形图、折线图、面积图等多种图形显示方式显示，直观地反映各种统计数据的数值、趋势和分布情况。
电力分公司趋势分析
统计各区域、各设备用电量，准确定位用电关键电路，制定节能绩效考核体系，推动节能降耗工作有效落实。建立重点耗能设备运行记录档案，长期跟踪记录设备运行过程中的能效分析评价结果，并结合设备维护记录，为设备运行维护提供依据设备。
能耗数据同比分析
对各类主要耗能设备的能耗与上年同期值和上月值进行同比分析，检验节能效果。
能耗数据分时统计
按时间区分能源类型、负荷类型、区域能耗，按时间、日、月、年、工作日、非工作日等对能耗数据进行对比分析，掌握具体能源消耗。每日能耗可按时间段设置峰、平、谷，并可统计每个时间段的能耗，减少空闲时间的能耗。
电能数据实时监测预警
高精智能仪表通过技术手段实现自动实时、高密度实时能耗监测，减少能耗“跑、跑、滴、漏”和测量误差。实时监测现场仪表回传数据，合理控制和预警电能，及时发现和纠正运行中的异常用电，随时处理。根据需要设置重要设备超标预警值，超标时提醒并主动记录。
公共建筑水、电、能耗在线监测系统功能介绍
2、建筑能耗在线监测系统的意义
建筑能耗监测系统是一个多层次、多功能、跨区域、可双向交换信息的复杂系统，按照相关技术导则设计。通过构建这样的能耗监控系统能耗管理建筑分类，可以实时监控建筑物的能耗。通过能耗数据的分类分项计算、数据的分时统计、公共展示平台等，促进国家机关办公楼和大型公共建筑的提升。节能运行管理水平为政府部门制定切实有效的政策和决策提供参考和有力支持，实行在线计量、动态监测、集中管理、通过综合能源管理系统软件，科学评估各电能计量点的用电量。，通过有效的终端监控管理，全面实现整体节能，为高耗能建筑进一步节能改造提供依据。
