“节能学院”Acrel5000web能耗系统在某学院的应用

2022-11-16

摘要：大型公共建筑总面积不到城市建筑总面积的4%，但能源消耗总量却占全国城市总用电量的22%。大型公共建筑年用电量达70%左右能耗监测管理云平台，是普通住宅的10%左右。20次。公共建筑是大型节能住宅。做好公共建筑节能工作，实现节能减排目标，促进和带动全社会“转方式、调结构”节能工作具有重要意义。

介绍了苏州工业大学的一种能源管理系统，利用智能电能表采集配电现场的各种用电参数和开关量信号。系统采用就地组网的方式，通过现场总线通讯，远程传输至后台-5000能源管理云平台，实现对配电回路用电量及各分项能耗的实时监控.

关键词：大型公共建筑；涉密项目；学校；能耗监控系统

01

// 概述

苏州技师学院始建于1960年，是一所直属苏州市人力资源和社会保障局的公办全日制高等专科学校。学院毗邻石湖风景区，风景秀丽，占地面积255亩，建筑面积20亩，8万平方米。是首批国家职业教育改革发展示范学校，也是首批国家职业培训院校试点单位。先后荣获“国家高技能人才培养基地”、“全国职业教育先进单位”、“全国技能大赛突出贡献奖”、“争创先进创建绿色校园”等荣誉称号。为此原因，

系统解决方案

根据客户需求和项目实际情况，系统组成方案由安科瑞单轨导轨仪表DDSD三相多功能导轨仪表1352和1352组成，通讯管理机由一个数据库服务器和能源管理云平台软件。

客户需求

学院四栋教学楼共有128间教室，每间教室均配备柜式空调。空调旁边有一个PZ30配电箱。由于空调数量多、分布分散，经常出现不合理开启或及时关闭的情况，造成能源浪费。

因此，学校也希望在传统的能耗监测和能耗分析的基础上，通过后台软件或手机对这些柜式空调进行统一集中管理，实时监控空调的运行状态。或关机，统一设定空调电源开启和关闭时间，按设定时间自动切断电源。为了减少人员现场检查的工作量，随时发现不合理的地方，可以降低空调的能耗。

02

///系统结构

●两个变电站共计110个用电量监测点——完成对整个变电站所有配电回路的用电量监测；

● 4栋教学楼共136个用电监测点——完成了128个普通教室和4个报告厅的总用电监测；

●实训楼共有20个用电监控点——每层用电监控；

●宿舍区4个用电监控点——掌握宿舍整体用电监控；

● 5个公共建筑，包括图文中心、会议中心、体育馆、食堂等。15个用电监控点——实现每层用电监控；

●室外照明——三个回路单独监测用电量。

每栋楼都配备ANet-2E4S1智能网关，网关定时将采集到的能源数据上传至能耗服务器。通过教室柜式空调的管理——NK（NB）实现无线表计，表计通过NB与服务器通信。

03

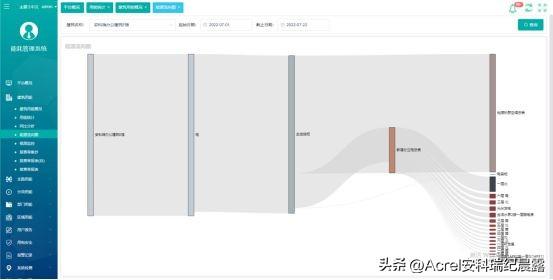

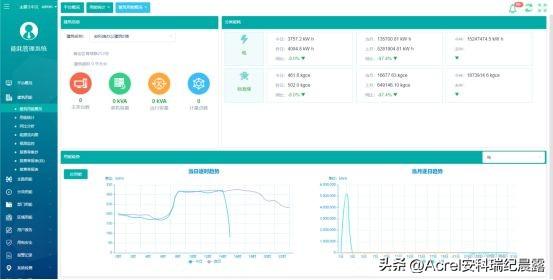

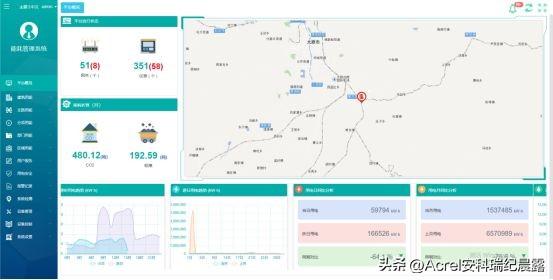

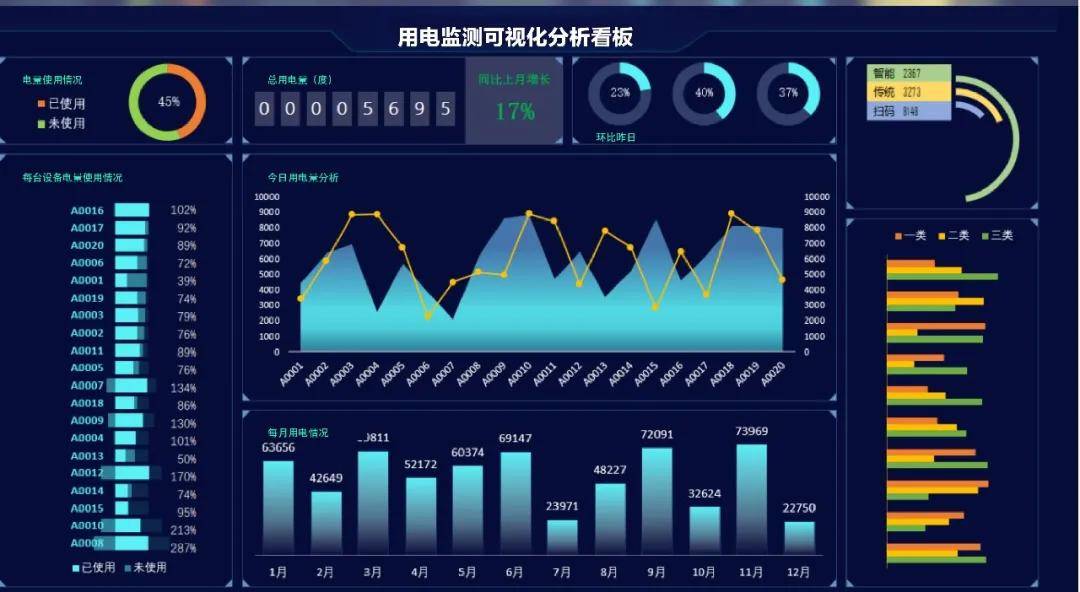

///界面展示

04

///////函数化

1、能耗数据上传软件功能要求：数据可以上传到相应的区域平台；上传周期可灵活设置，上传数据加密。

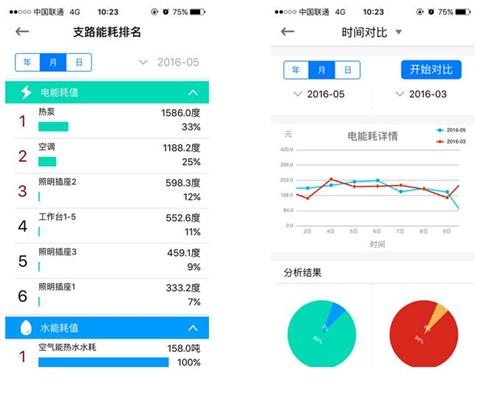

2、支持浏览器、客户端、App访问能耗数据，方便用户使用。

3、提供用户分机监控点的配置页面。

4、数据保存时间不少于3年，满足用户查询历史能耗数据的需要。

5、系统具有完善的权限管理功能，确保用户只能访问权限内的功能和数据，避免越权操作和数据泄露。

6、与第三方的接口和协议对接。

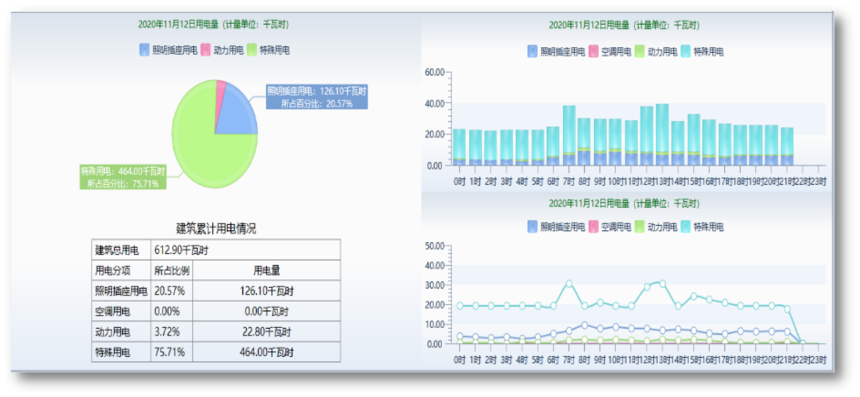

7、支持实时功耗监控：可显示配电图，支持查看电压、电流、有功/无功功率、有功/无功功率、功率因数、频率等功率参数。

8、支持在自来水管网图上实时监控各楼层及重点用水区域的用水量。

9、支持对智能电表、远传水表、电能表、温湿度传感器、数据采集器等计量设备的监控，实时显示仪表的通信状态和数据。

10、系统支持抄表、日报、月报表功能，表格支持导出。

11、支持配置多种异常告警模型，包括通讯故障告警、能耗告警、参数告警；通过弹窗、铃声、声音等方式提醒用户报警。

12、提供能耗手动输入功能。

13、提供标准煤能耗功能。

05

//推荐设备

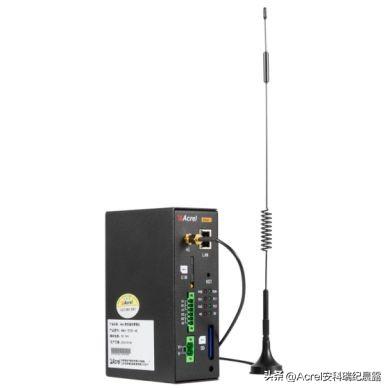

ANet系列信函网关

主要特征：

接口丰富：支持串口。以太网。4G。劳拉；

支持-RTU.DL/T645.CJT/188.MQTT.104。能耗法规等；

功能强大：支持电气报警、分级报警、数据计算、断点续传、数据加密等；

便捷管理：远程配置、远程升级、远程监控。

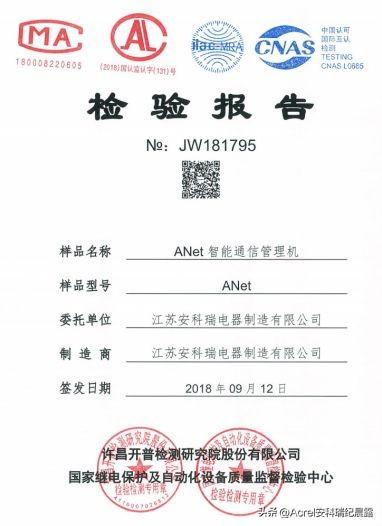

网关报告：

电磁兼容：

GB/.2-2018《电磁兼容试验测量技术静电放电抗扰度试验》4级。

GB/.6-2017《射频电磁场辐射抗扰度测量技术》Level 3。

GB/.4-2018电磁兼容试验测量技术电子快速瞬变脉冲串抗干扰试验4级。

GB/.5-2019《电磁兼容试验测量技术浪涌（冲击）抗干扰试验》4级。

GB《信息技术设备无线电骚扰限值及测量方法》9254-2016合格。

GB/T《信息技术设备抗扰度限值和测量方法》17618-2015合格。

06

//结论

2020年学院向江苏省政务厅申请创建江苏省事业单位节能示范单位，并通过《江苏省事业单位节能示范单位创建七项指标要求》验收江苏省公用事业”“江苏省事业单位节能示范单位”，获得“江苏省事业单位节能示范单位”称号。

随着社会的发展和时代的进步，学校的数量逐年增加。学校作为能源消耗大户之一，节能减排形式十分严格。因此，落实学校的节能减排措施是十分必要的。做好学校节能工作，对于推进学校节能工作，实现节能减排目标具有重要意义。
